Кнопка відкриття багажника Nissan

Дуже не зручно було відкривати багажник ключем, або бігативідчиняти двері і тягнути за важіль виходячи з дому, магазину іт.Д. Вирішено було поставити кнопку. Замість личинки ставити нехотів! бачив що багато хто ставить з Nissan між 2 ліхтарямипідсвічування номера, дуже на мій погляд вдала ідея.
Була замовлена ​​кнопка з алі за 9$
Привід центрального замку.
релі + роз'єм на реле
монтажна коробка із запобіжником
провід 3х житловий ~10м.

Далі підключення, так щоб при закритому авто кнопка непрацювала!

>
— привід замку — 2 дроти:( синій "-", зелений до нашого 3-хжитлового дроту і тягнемо на реле на клему за №30)
< p>
— кнопка багажника — 2 проводи: (підключаємо 2 проводи від кнопкичерез будь-який роз'єм "тато-мама" (для зручності) до нашогодовгого 3х житлового проводу до 2м вільним.
І тягнемо на перед усе гарна укладаючи де треба пристібаємо. — Колипритягнули, один провід від кнопки підключаємо на клему реле під№86, а для іншого дроту кнопки шукаємо "-" який з'являється лишеколи машина відкрита. (помаранчевий тонкий провід)

*** також на клему реле №86 можна притягнути провід відсигналізації, щоб відкривати з брелка! (я поки не робив) — Клемиреле № 87 і 85 робимо перемичку і відгалуження дроту невелике, ставимо запобіжник "7, 5А" потім тягнемо провід до "+" у блоці, (плюс постійний) (у блоці це білий жирний провід)

Схема підключення нижче!

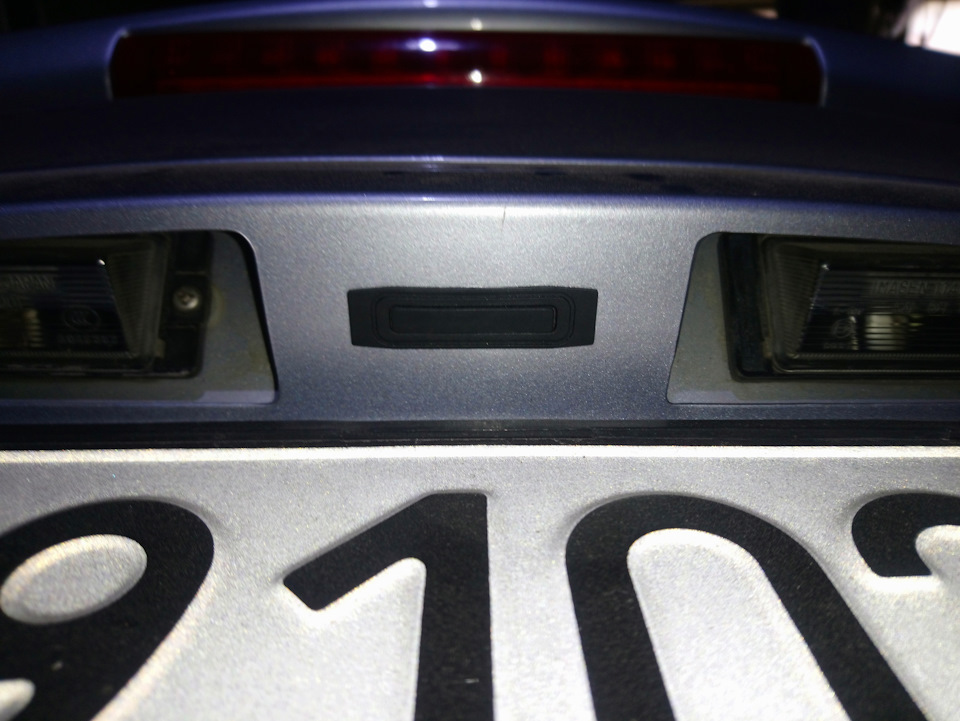

готовий результат
Всі дроти засунув у нову гофру великого діаметра

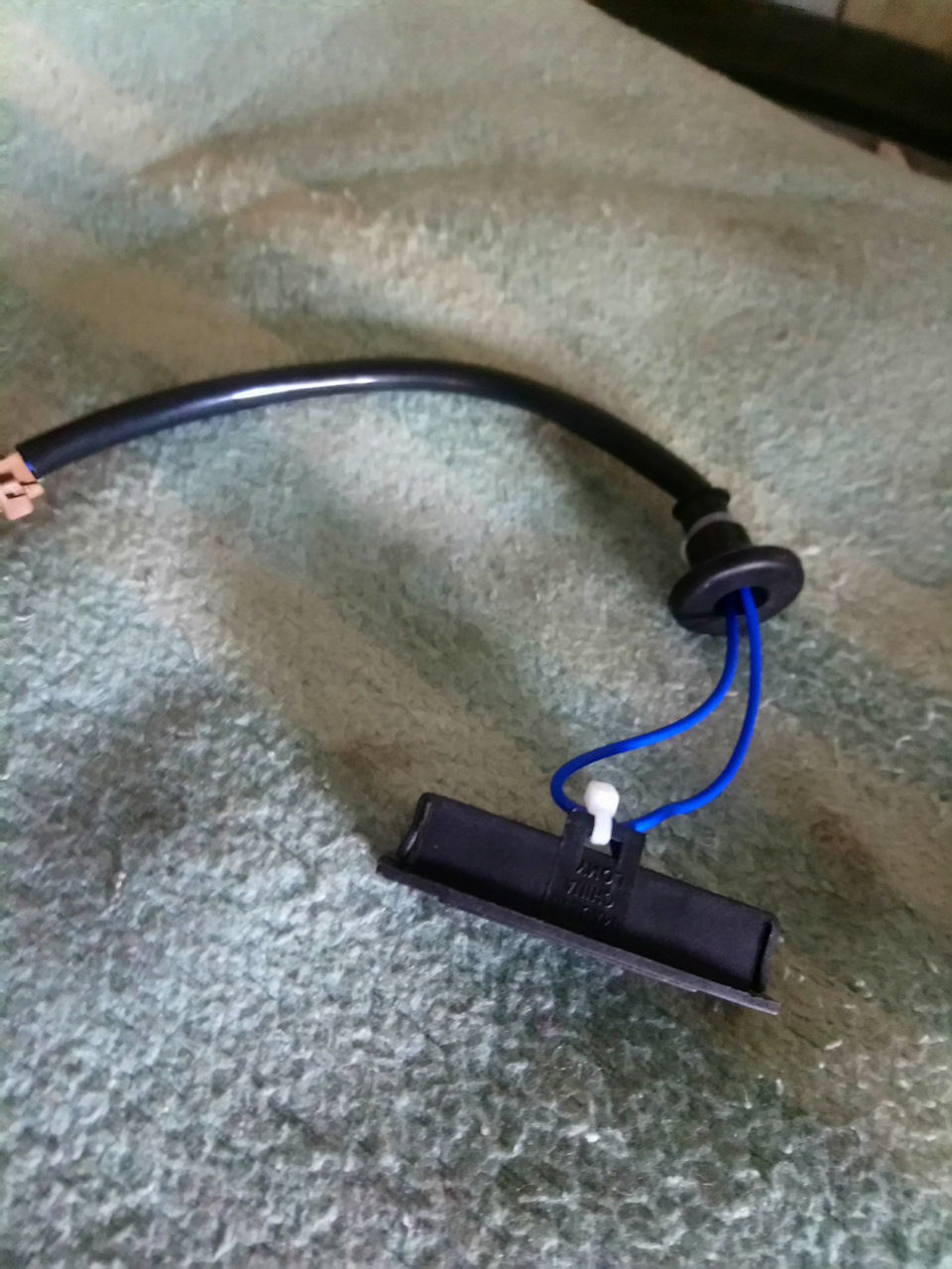

китайська кнопка досить не погано виглядає

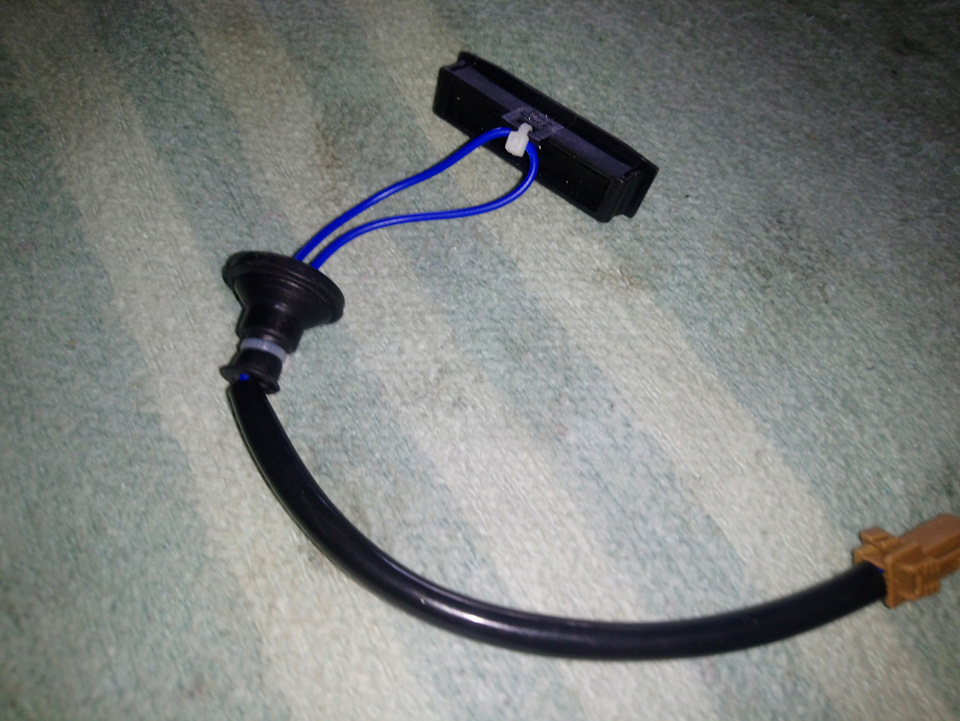

китайська кнопка досить не погано виглядає

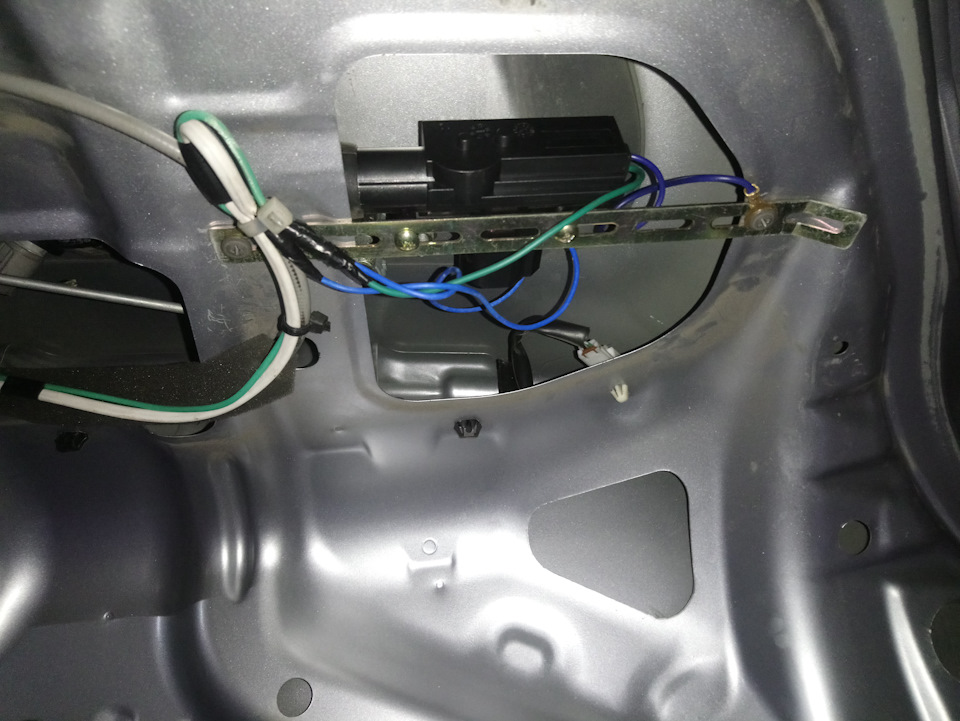

власне сам активатор
за основною тягою, зігнута петлею тяга активатора і накинута навільне місце! <

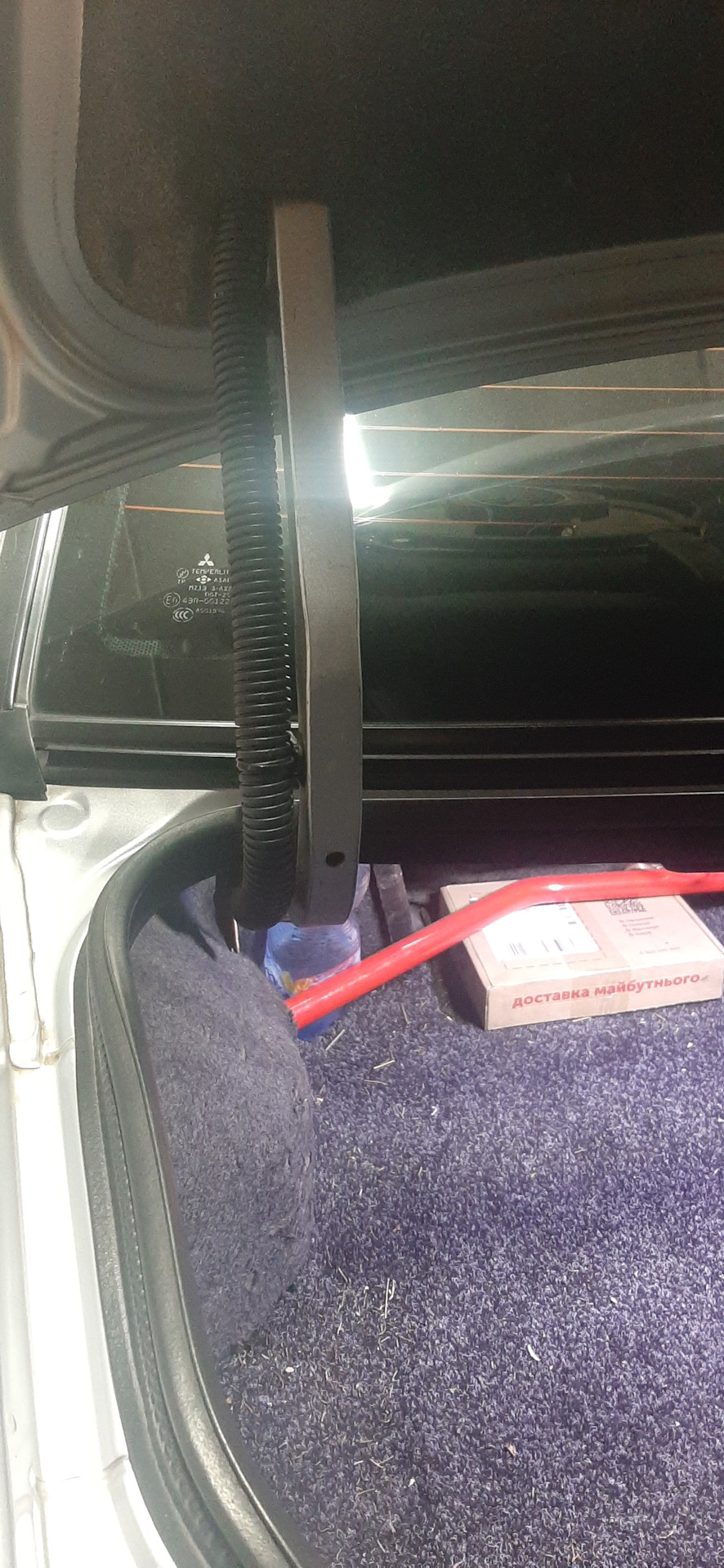

проводу ховаємо в гофру
білий жирний провід, постійний
Реле із запобіжником
Схема підключення
