Сьогодні розповім вам про налаштування петлі, газові упори тапрокладання проводки дверей.
> Для початку налаштування,

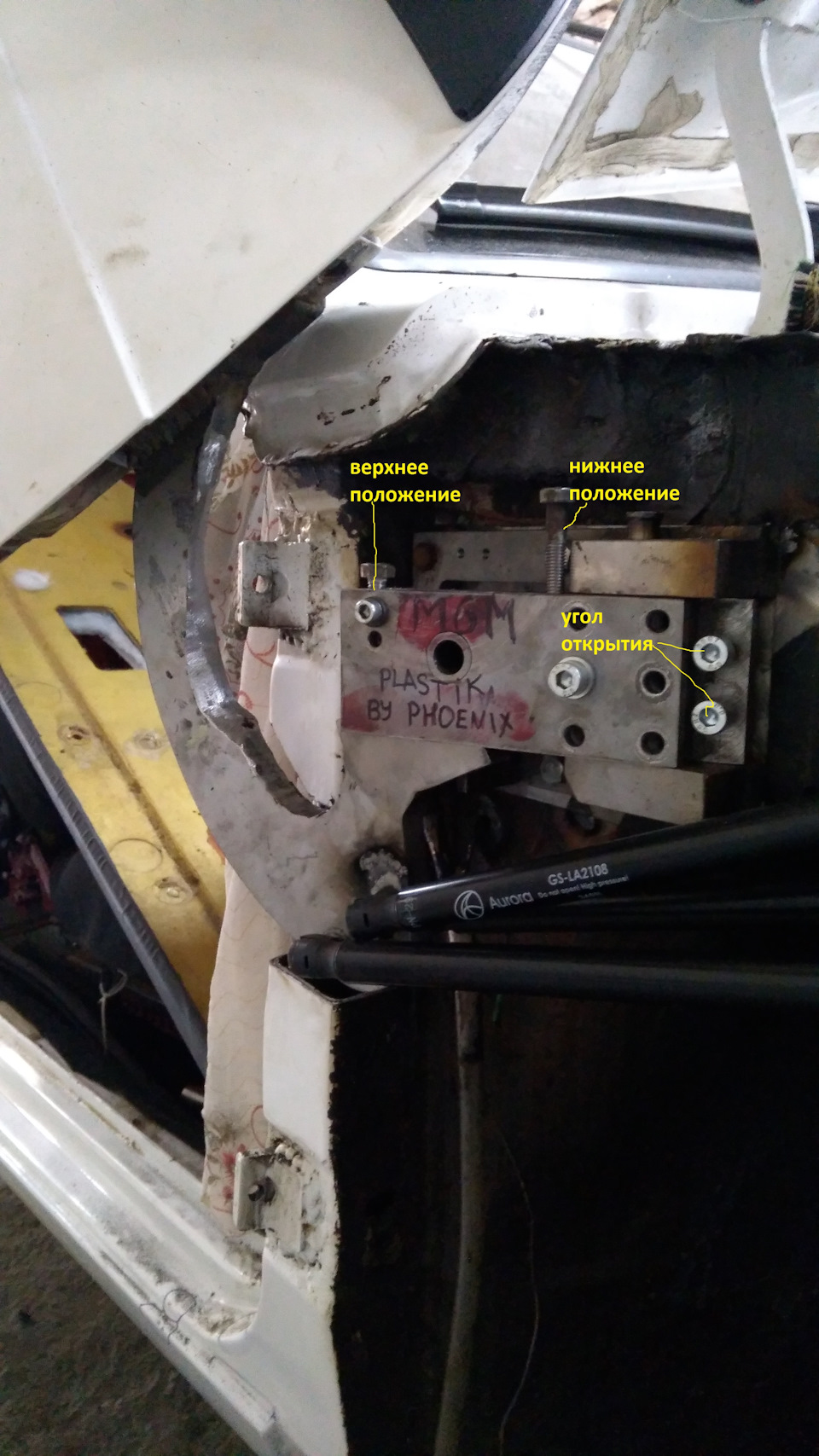

Конструктивно петлі мають у собі настроювальні болти якими можнавиставити 3 основних параметри:Кут максимального відкриття, Нижнєположення, Верхнє положення.
Поки на дверях немає упорів можна точно налаштувати нижнєположення.У мене спочатку двері провисли щодо ребра жорсткості десьна 0.5 см. Закручуючи даний болт двері піднімаються. (якщо вмайбутньому двері провисне, потрібно буде просто трохи підтягнутиданий болт і все стане рівно. Далі потрібно Налаштувати виліт іверхнє положення. Проема.
Є маленький нюанс. Щоб отримати 45 градусне відкриття і 90градусний підйом (максимум петлі), необхідно різати і гнути крило, я цього не робив, тому у мене вийшло відкриття близько 30 градусіві підйом близько 80 . (пізніше покажу наочно)
Гранню верхнього положення є те що більше 80 градусів петлявпирається в крило. Досвідченим шляхом визначив що повністюупаковані двері (помірна кількість вібри) +16 см динамік.
1 упор-ваз 2108
3 упори — ваз 2111
всі мають однакову тягу 350N·m
як я дійшов до таких результатів:<
1 упор-голі двері падають.
2 упори- голі двері тримаються, зібрані — падають.
3 упори-голі двері піднімаються, зібрані -тримаються
/>
4 упори-голі двері вистрілюють як куля, зібрана-плавнопіднімається.
Можна було поставити меншу кількість упорів.Наприклад 2шт збаргузина. Але тоді якщо один упор помре, двері почнуть падати.
У моєму ж разі при смерті упору-двері продовжують триматися, івиконувати свої функції, хоча піднімати стане важче.

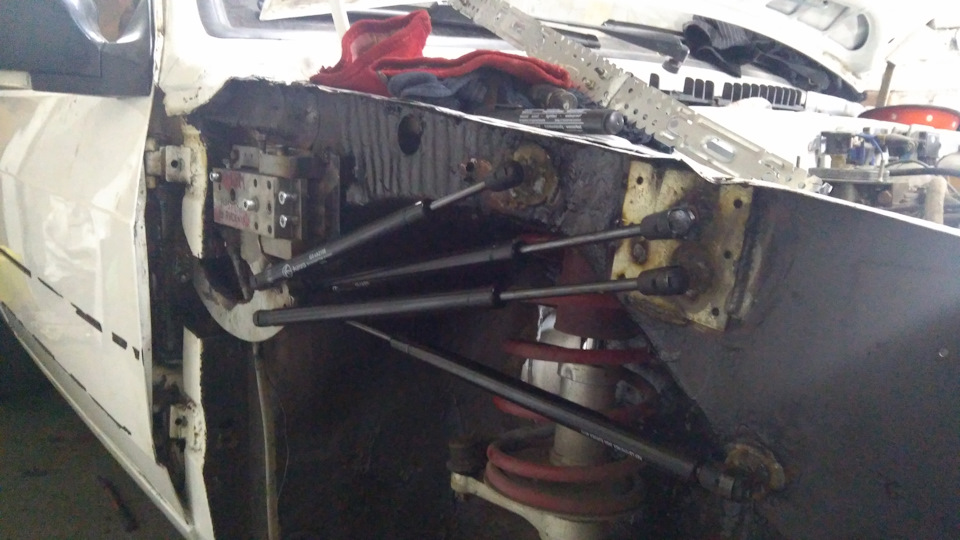

встановлені упори Якщо звернути увагу на фото то видно що упоривкручені з двох сторін гуся, це зроблено для того щоб був баланс.Якщо всі упори вкрутити зовні - двері будуть самі захлопуватися.Якщо зсередини-відчинятися.

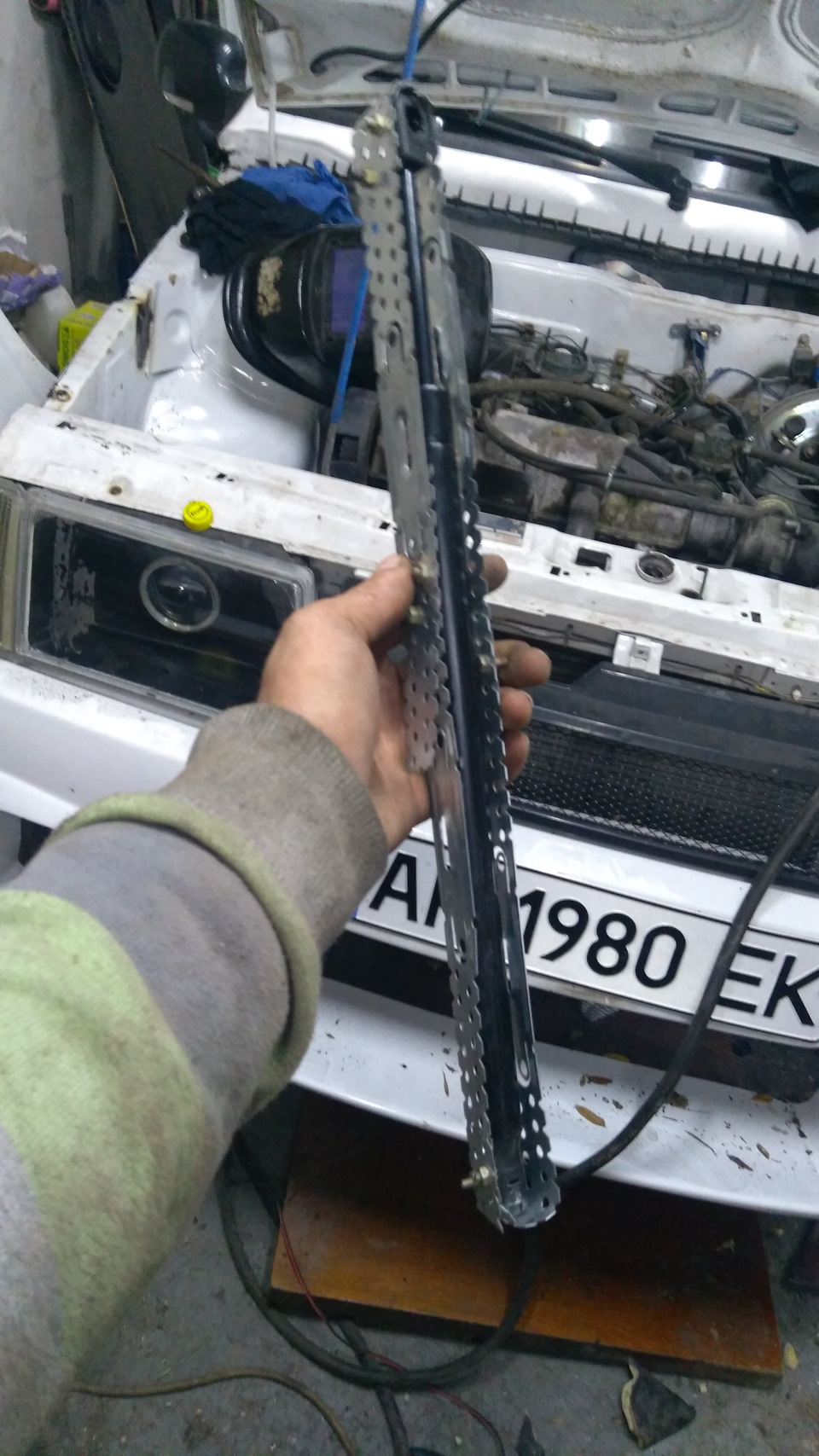

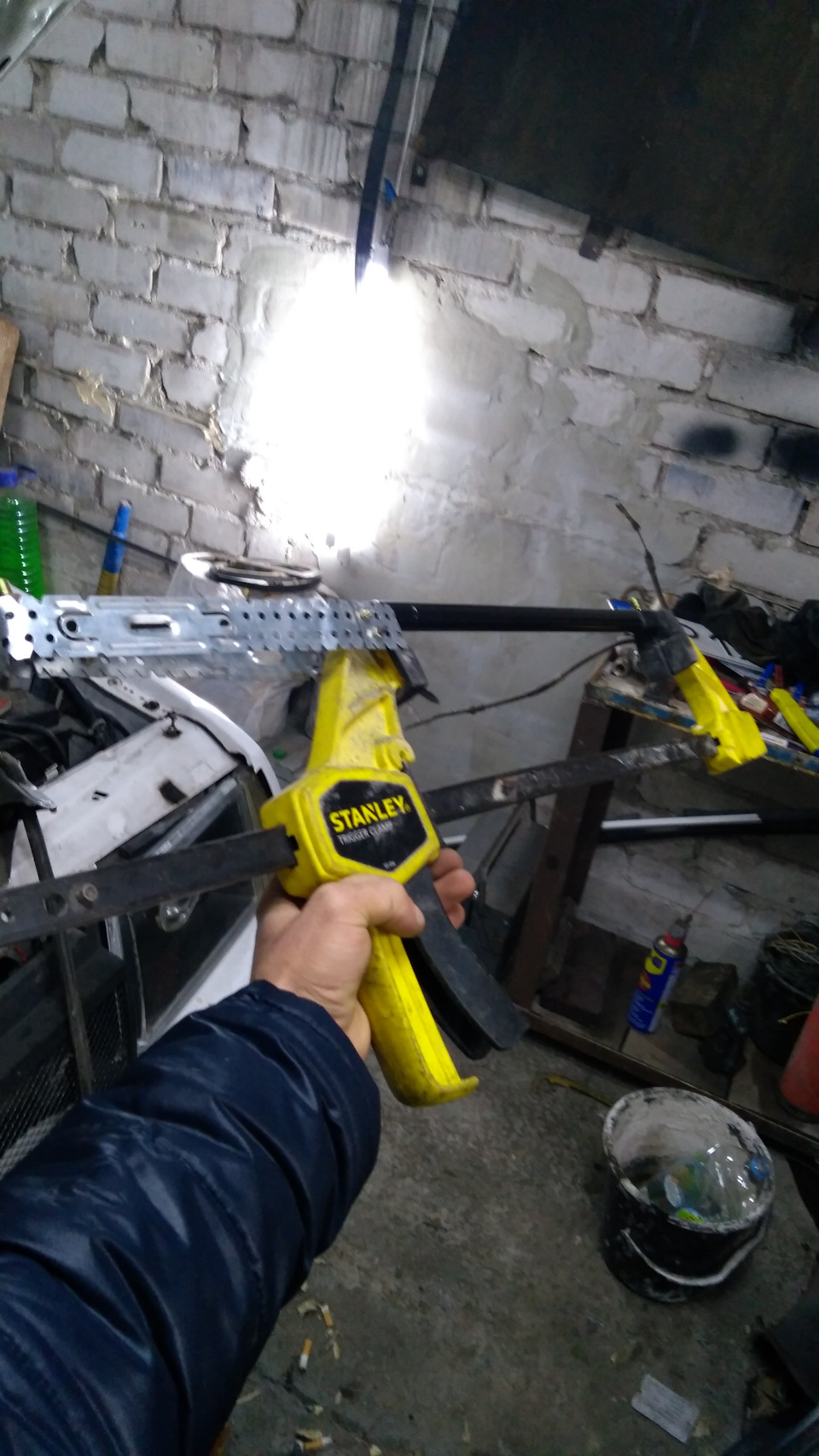

Бо налаштування цього моменту було дуже довгим, то вимудривпристосу для стиснення упорів. (довжини струбцини не вистачало)Після того як все налаштовано можна переходити до протягуванняпроводки. Старий шлях. Через коротку гофрування тепер не працює.Ведемо новим шляхом.

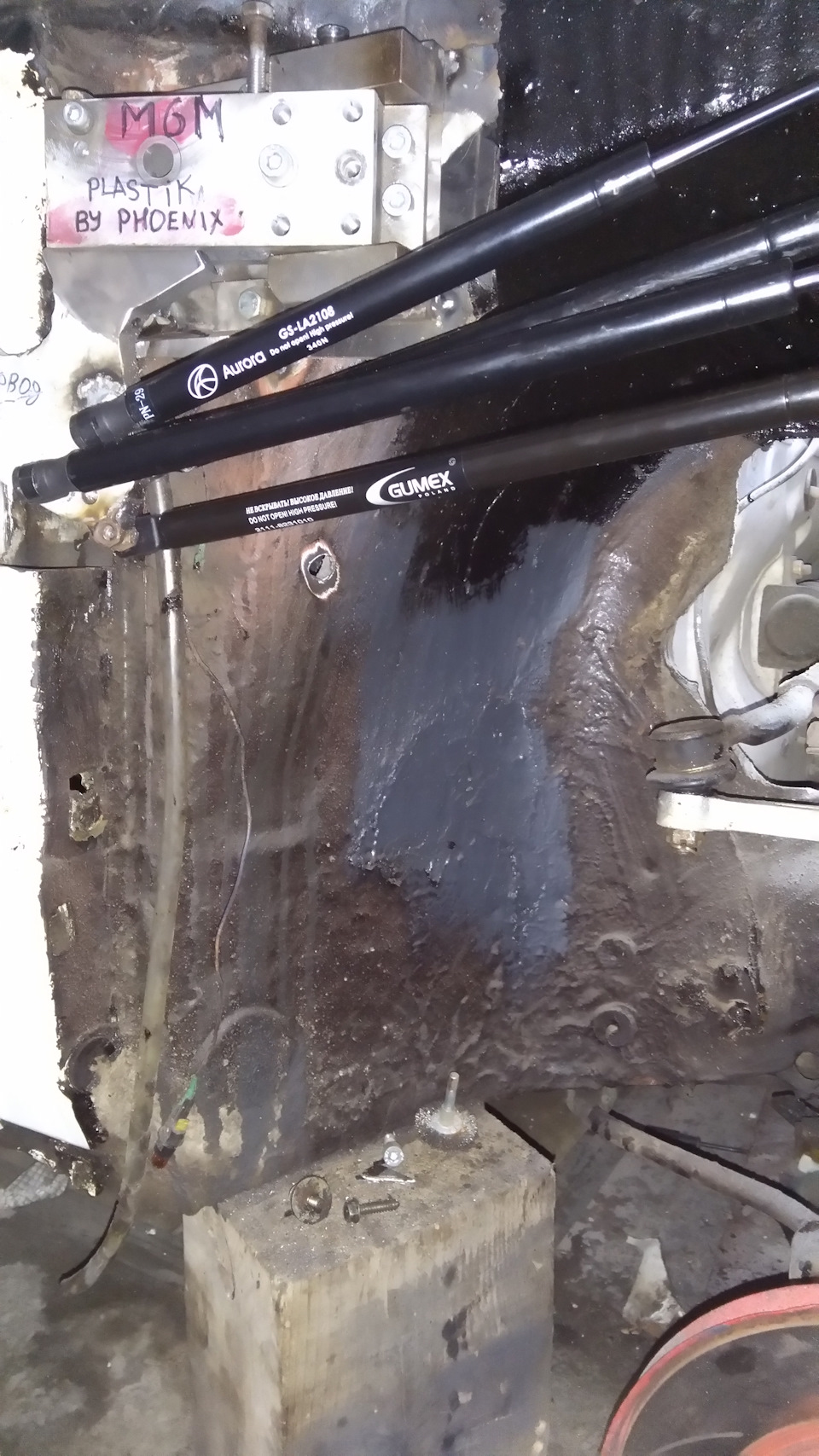

Новий отвір для проведення
Виводимо та нарощуємо проводи
Упаковку в гофру з кільцем ущільнювача
Отвор у двері для входу проводки
Проведена проводка
> просто чітке фото))
На цьому поки все, У наступних записах покажу ще пару маленькихнюансів, доробку обшивок і фото і виміри.
При виникненні питань — з радістю відповім.
Не забуваємо не скупитися на лайки, підписки, репости))
всім світу)
Всім бобра
