Тож продовжимо
Дремель привезли, БП на 12V відремонтувався —

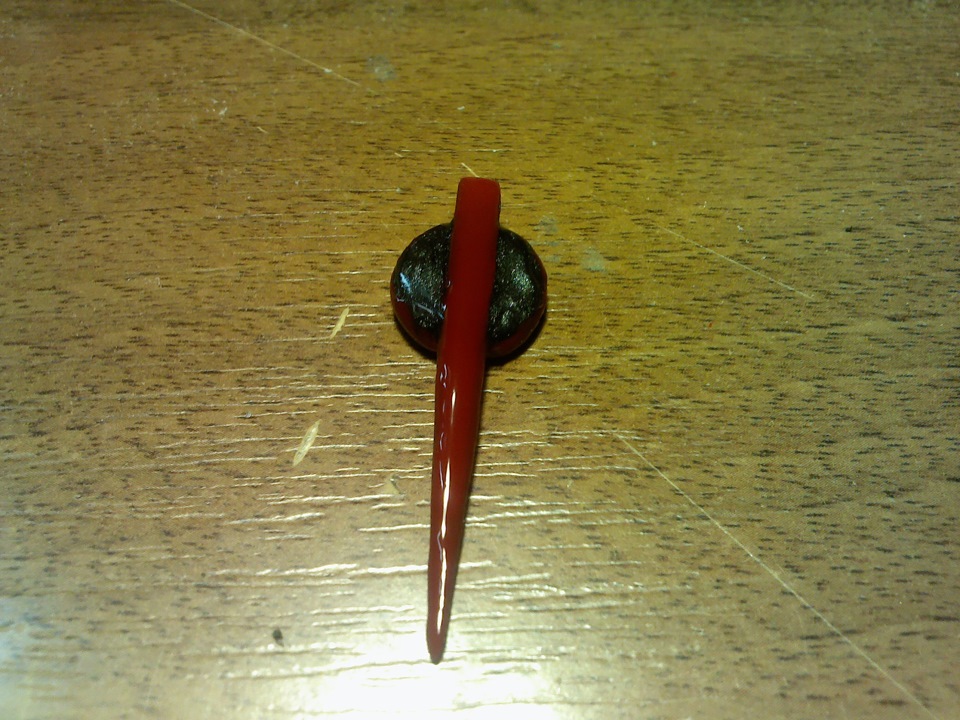

Одразу ж почав виготовляти стрілку на просвіт, від першого варіантачерез кілька невдалих спроб довелося відмовитися через те, що вонаніяк не хотіла світитися — виглядав він приблизно так:— прозорийпласт.

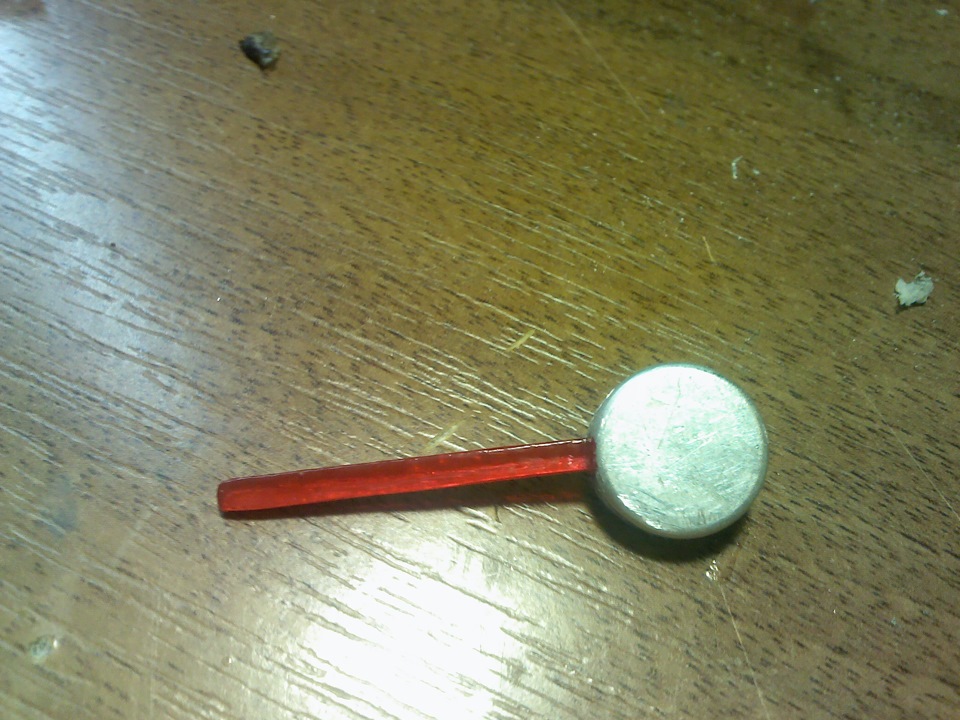

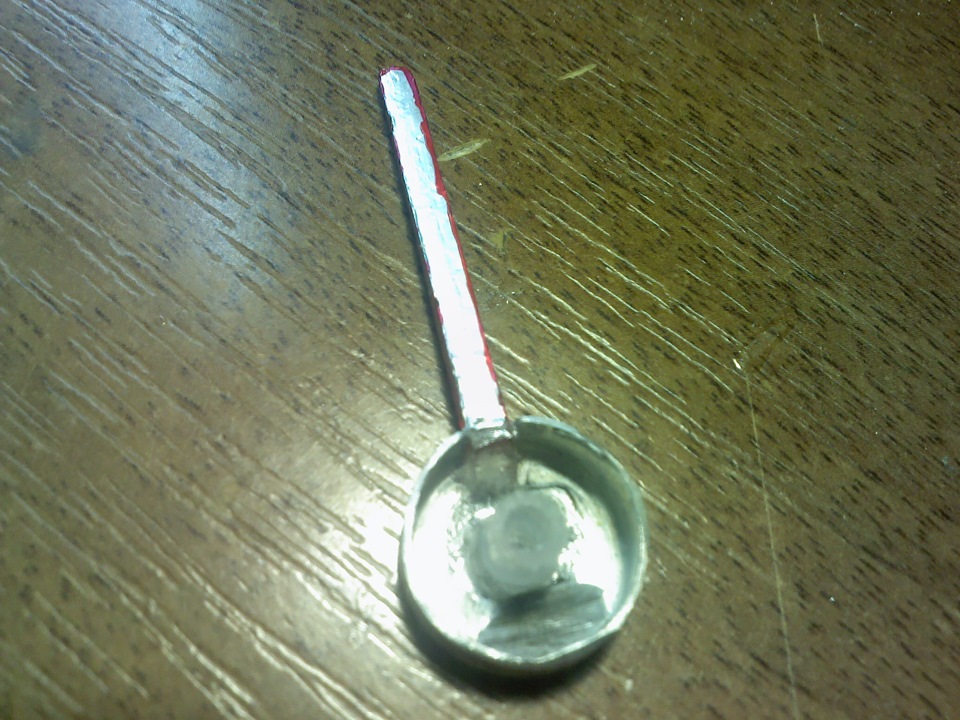

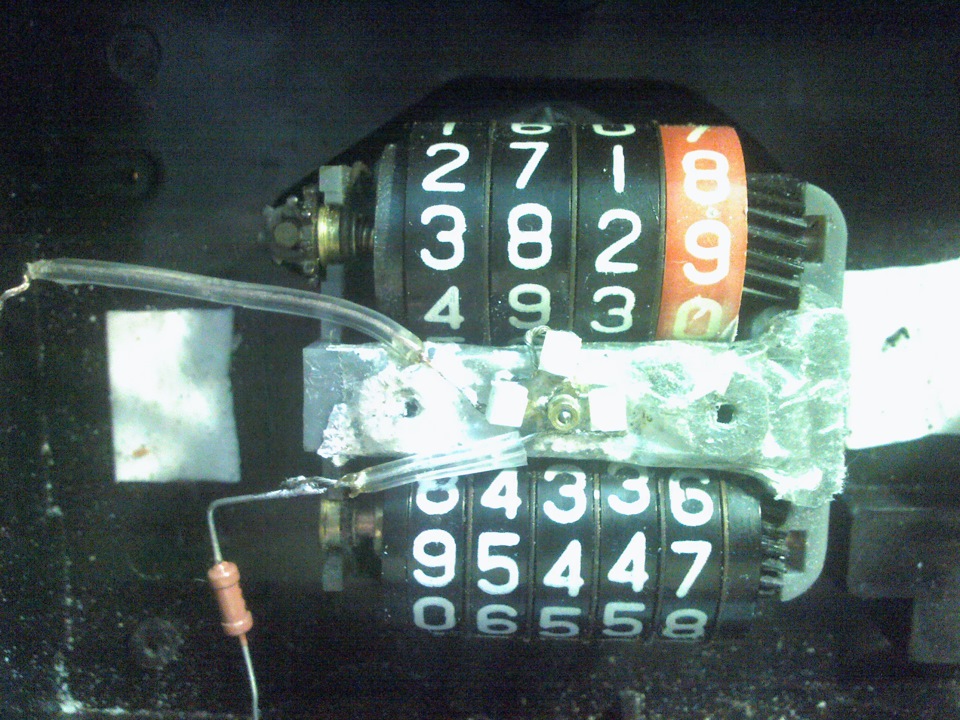

До виготовлення другого варіанта підійшов вже серйозніше, довелосянавіть на ринок з'їздити закупити
три мікро світлодіода
білого кольору, шматок оргскла та конденсатор Ф1.4 см. Длявиготовлення капелюшка.
*****************

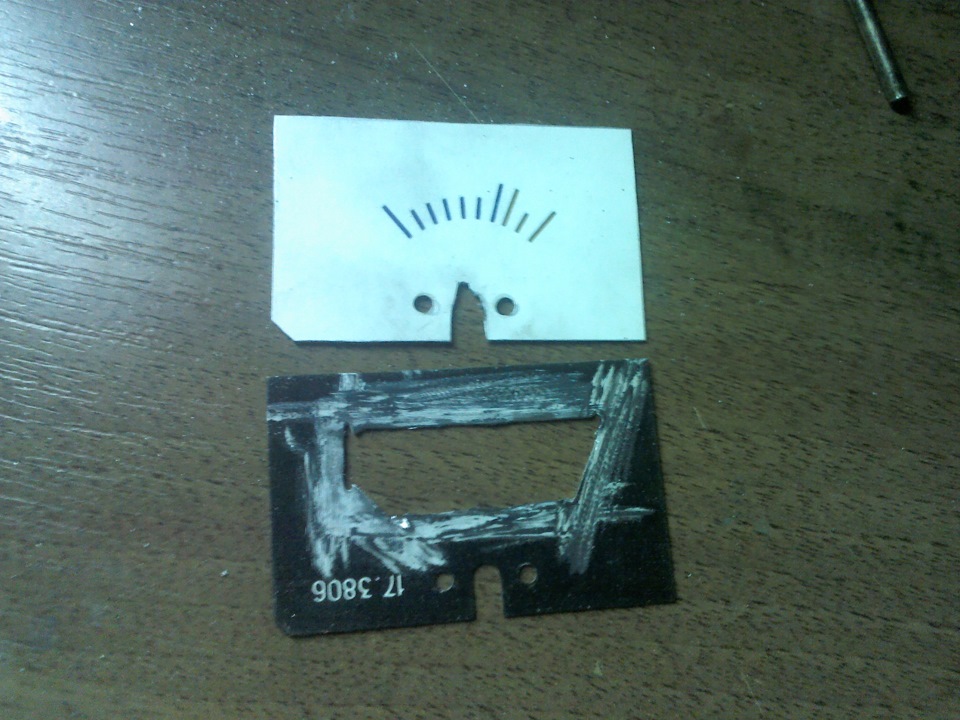

Наступний етап це посилення шкал приладів, там все просто, залюмінієвих я вирізав зайве, і приклеїв на суперклей до шкал напросвіт, і відповідно затонував.
************
Не слабо намучившись з однією стрілкою для спідометра, бажанняробити таких ще чотири на датчики не з'явилося. Було вирішенопросто їх розкрити кількома шарами прозорого лаку до появи товстогошару який буде передавати світло, і одним шаром червоного, вийшлозвичайно ж не так як зі стрілкою на спідометрі, але теж доситьнепогано.
Видно стрічка підсвічування самих датчиків
Підсумок
Власне все, далі ПІДСУМОК!
У зборі
Вкл.
У реалі чіткіше
> От так світяться стрілки Повторюся - підсвічування будепостійно, споживання по суті у світлодіодів мізерне, тому непарюся. Єдиною що - Я НЕ ЗНАЮ ДЕ ВЗЯТИ ПОСТІЙНИЙ + у колодкахпідключення приладки, хто в курсі - підкажіть, схеми дивився наних. Не зрозумів, як варіант з датчиків темп. Чи бенза? КОРОТШЕПАНЕ ПИТАННЯ ДО ВАС! ">
Коментарі13
Та вже замислююся про пересвіт, потрібно все-таки на плату паяти, а заодно і стрілку ти маєш право червоним пересвітити, занепаду з машини знімати, тут би завести її хоча б
І світить стрілку треба було червоними - толку більше було б.
Ти не бачив мікро смд ще Андрюх, це нормальні 3528, а от глянь 1206 або 0805 світики, там пінцетом страшно брати. , зроблю потрібну яскравість.
Нормально вийшло! З питання мінус чорний - білий роз'єм піни 5 і 8; харчування білий провід - білий роз'єм пін 4Коли свою НП пересвічував, вишукував піни в колодці)) А пост. плюс хз де взяти ... візьми від прикурювача.
Точніше якщо говорити мені потрібно + при включенні запалювання, тому якщо в приладку не знайду такого то візьму із замку (просто від приладу тягнути простіше)
у мене реєстратор підключений через один із запобіжників, щоб вмикався\вимикався поворотом ключа
Який запобіжник?
Та я ось не знаю від чого
у приладці не знаю, де + при вкл. заж. з'являється, можеш взяти з кнопки обігріву заднього скла, у мене від неї реєстратор запитан.
Опаньки, а ось це варіант, там же харчування з'являється тільки тоді, коли ключ у першому положенні
ну з мультиметром (вольтметром) за 5 сек можна знайти якийсь провід ...
нормально виглядає =)
