Адаптер салонного фильтра ВАЗ-21099 (Часть 1)

Доброго дня всім!
Влітку бич моєї машини в степах і на дорогах України це пил усалоні! Спочатку його не помічаєш, потім починаєш витирати а потім…плюєш на неї з думкою що скоро осінь і вона сама собою зникне! Алеїздити в брудній машині просто соромно і було вирішено щось робитиз цим!
Аналіз статей на цьому сайті показав що є всього два напрямки наборотьбу з пилом і взагалі температурним режимом в салоні 99х, цевстановлення нових або інших (інших конструкцій) ущільнювачів надвері або встановлення салонного фільтра з одночасною установкоюпід нього адаптера на місце козирка електронного двигуна печі (вентилятора). Герметизація дверей має плюси тільки при створеннінадлишкового тиску в автомобілі за допомогою роботи вентилятора (тай з "просівшими" прокладками ... І з напіввідчиненими вікнами) принадмірному тиску потік повітря з пилом не потрапить в машину АЛЕнадлишковий тиск може тільки зробити вентилятор пічки, а він береповітря з тим же пилом і жене в салон без усякого очищення. …виходить замкнене коло! Тому було прийнято рішення будувати адаптердля салонного фільтра! А оскільки є бажання та вміння попрацюватируками і немає бажання платити за готовий адаптер гроші… рішеннябуло робити його самому! На сайті є кілька дуже хороших публікаційна цю тему . За базову була взята ось ця

https://megadriver.org …/288230376152570621/#post

<
Бо я працюю конструктором, то вирішив перевірити креслення. Завсієї поваги до автора статті в кресленнях є неточності і нестикування розмірів! На основі перших креслень я розробив кількаваріантів адаптера, виготовив докладні креслення, зробив паперовімоделі який приміряв за місцем. У результаті вийшла така адаптованата уточнена комп'ютерна модель адаптера

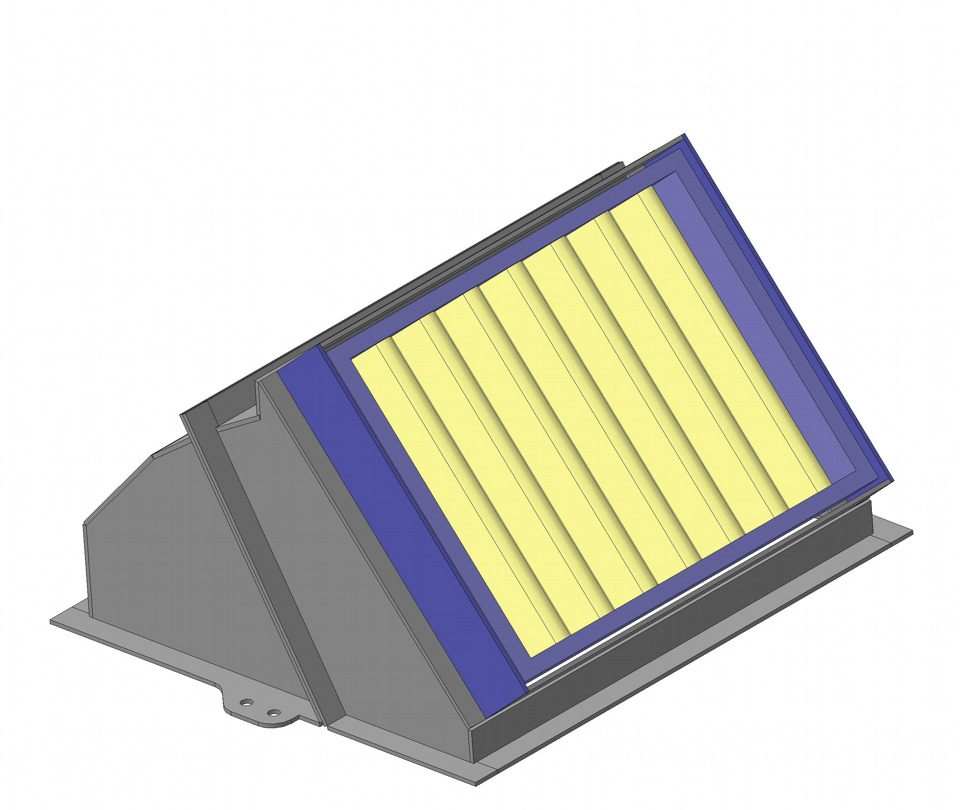

1 вид

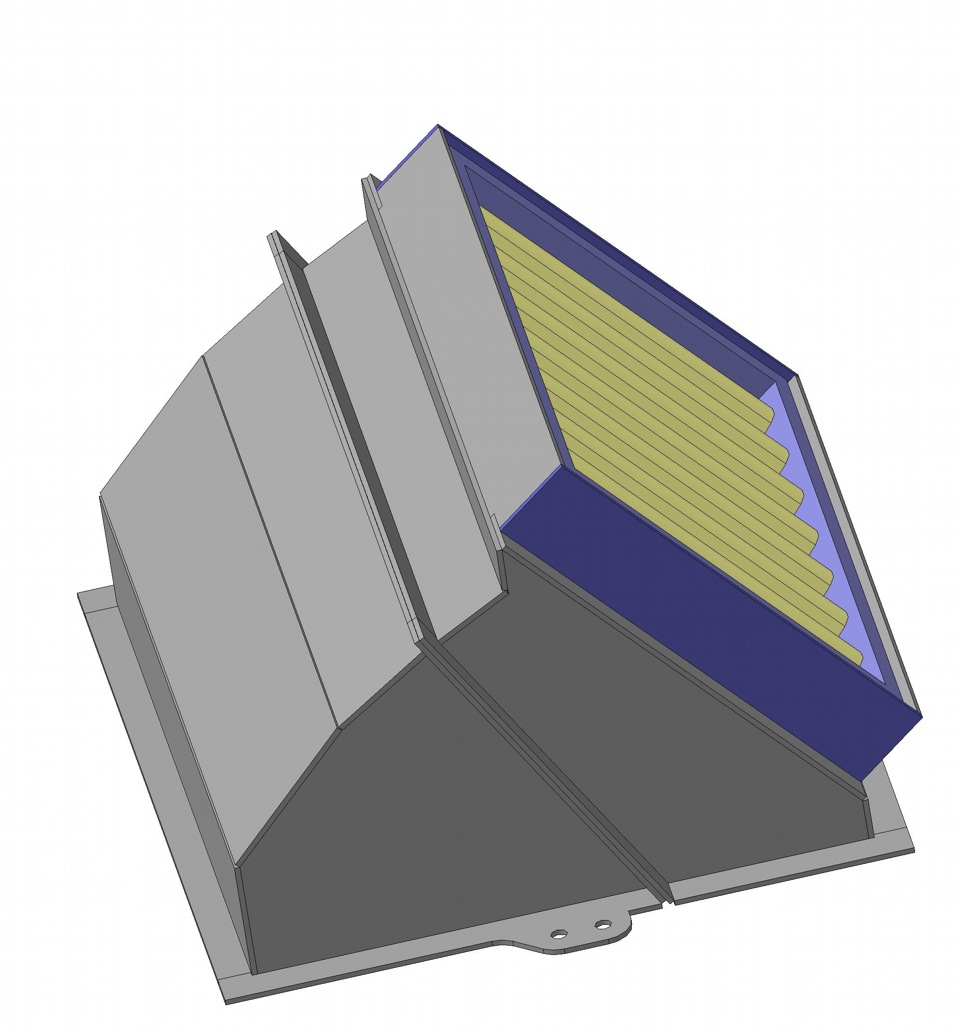

2 вид

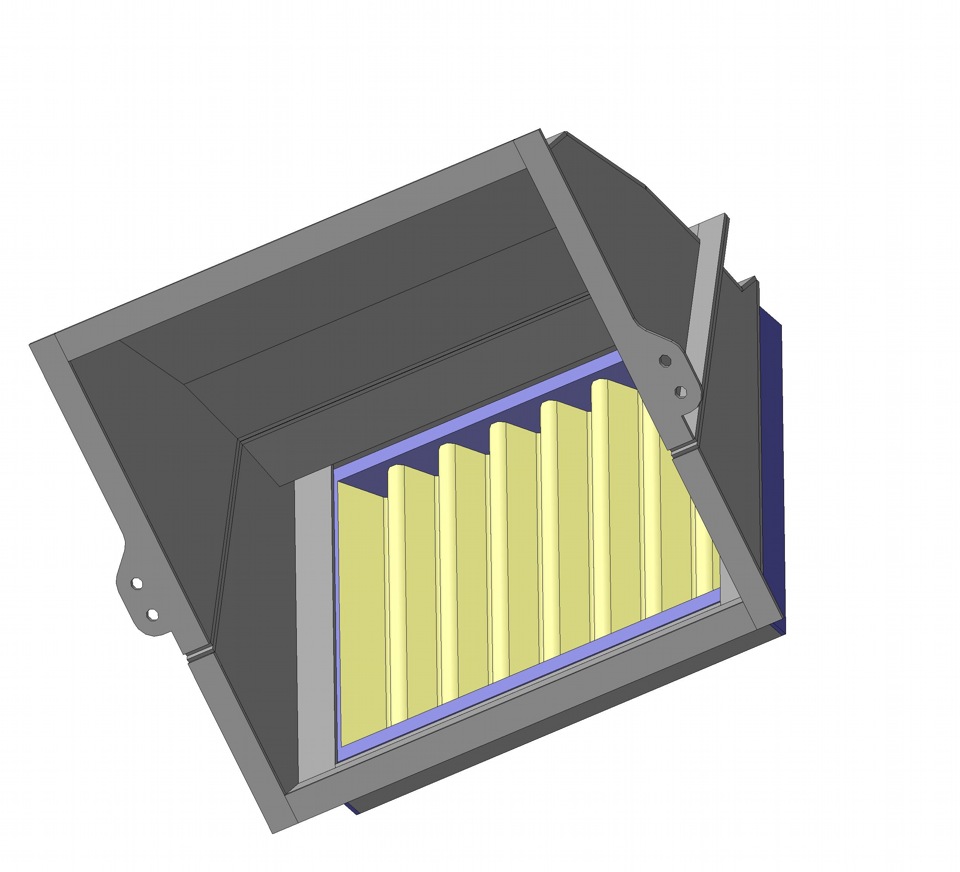

3 вид
За основу моделювання було взято:
Матеріал корпусу — СТЕФ-I-2 (склооліт, товщиною 2 мм)
Розміри фільтруючого елемента 225*165*30 (заміряв у магазинінайдешевший салонний фільтр фірми zollex)
< br> Детальні креслення підуть.
Чекаю коментарів та обговорення
