Доброго всьому часу доби!
Продовжу розповідати про виготовлення адаптера.
Сьогодні як і обіцяв раніше викладаю креслення (і специфікацію)нижньої частини адаптера Пробував зробити креслення зрозумілим ідохідливим як по конструкції так і по зборці.
Саму конструкцію вже почав виготовляти. .
Якщо в процесі збирання та монтажу щось зміниться "за місцем"звичайно відображу пізніше.

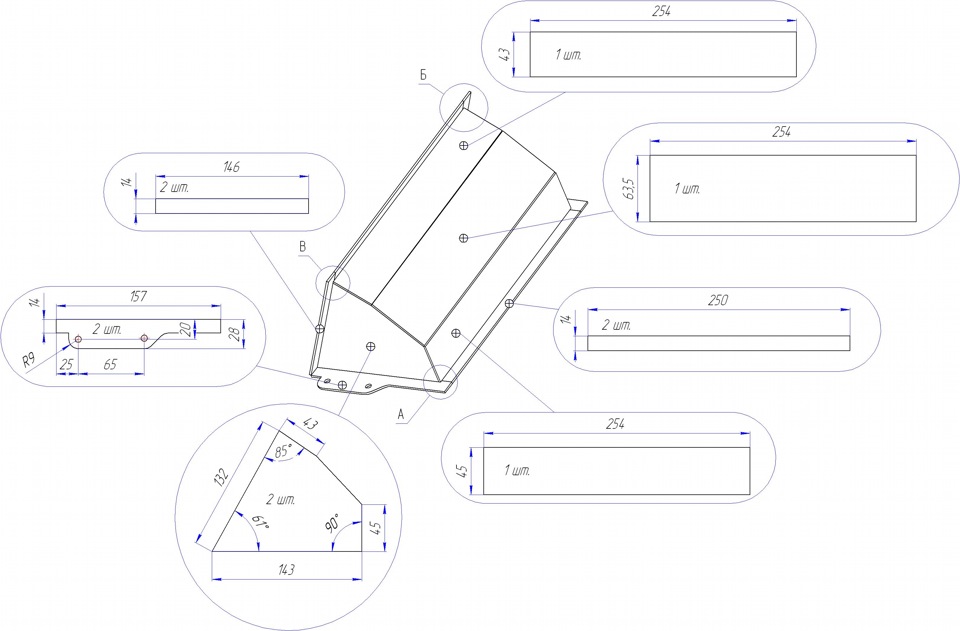

Отже перший креслення нижньої частини адаптера
Рис 1

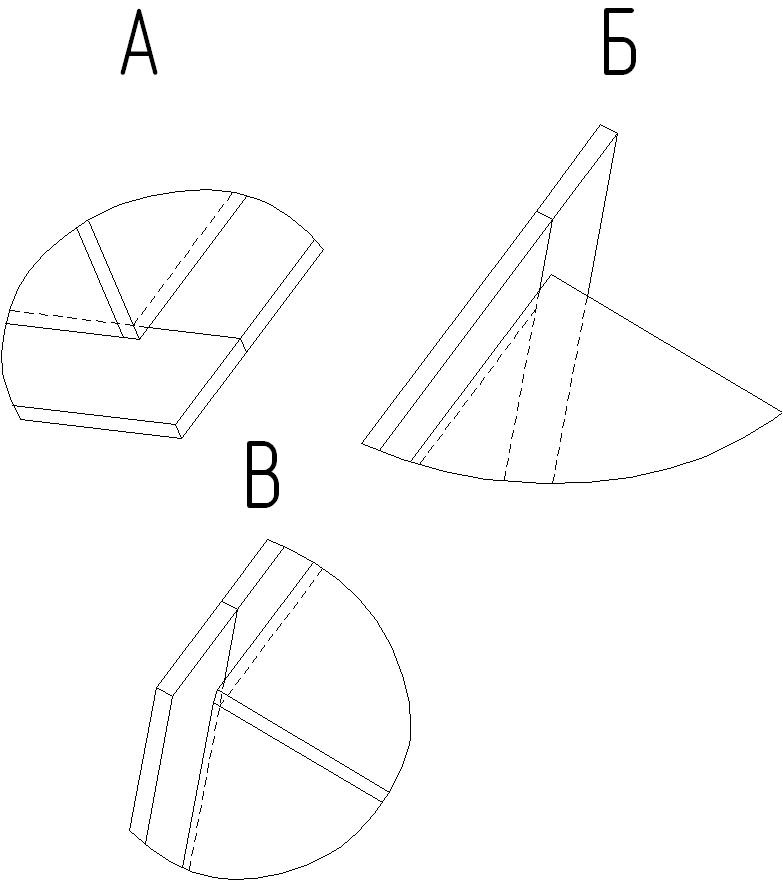

(пилом.) Але про це пізніше.
Чекаю коментарів.
Коментарі12
