Пересвіт приладів в автомобілі для мене давно вже хвора тема.Питання робити чи ні не було. Було питання в який колір. Меніподобається комбінація синього з червоним, як я робив на таврії (сині шкали та червоні стрілки.) Думав, робити так само чи все-такицього разу зробити шкали білим, стрілки червоним, а все інше вжесинім. Зважився я на другий варіант, хоч щось нове для себеспробувати.

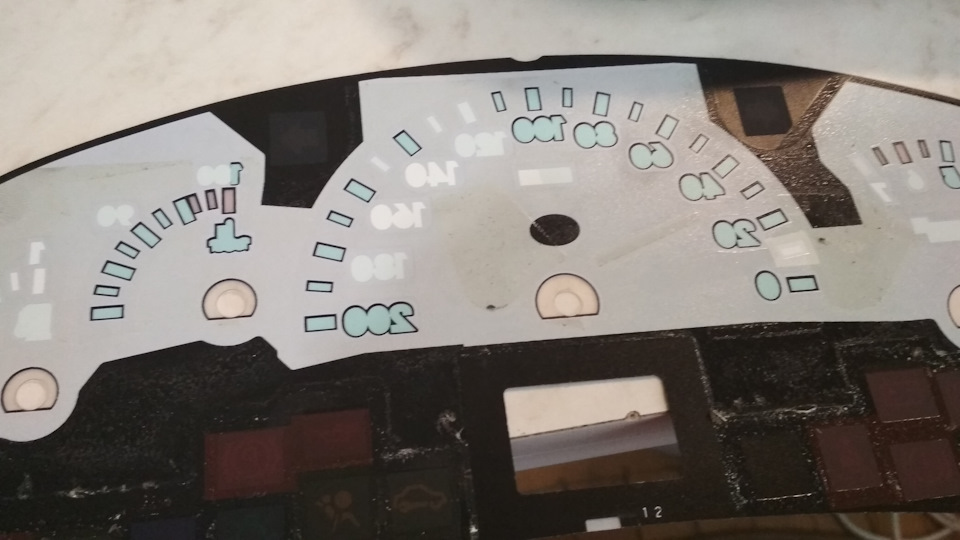

Підготувався до поставленого завдання, прочитав статті (№1та №2) від товариша Monte911, рекомендую допрочитання, особливо тим, хто збирається робити те ж саме, тому щорозписувати по розбиранню приладки я вже не буду. Діодами, а неDIP, але це нічого не змінює. По-друге, сама шкала виконана якимисьшарами, і зелене напилення виявилося на різних рівнях. Відразувідпадає варіант з білим підсвічуванням, т.К. Частково залишитьсязелене напилення. Ну що ж, гаразд, робитимемо синім. Синє світлодобре проходить через зелений фільтр! З іншого боку можна навіть непаритися з тим, щоб витирати напил.

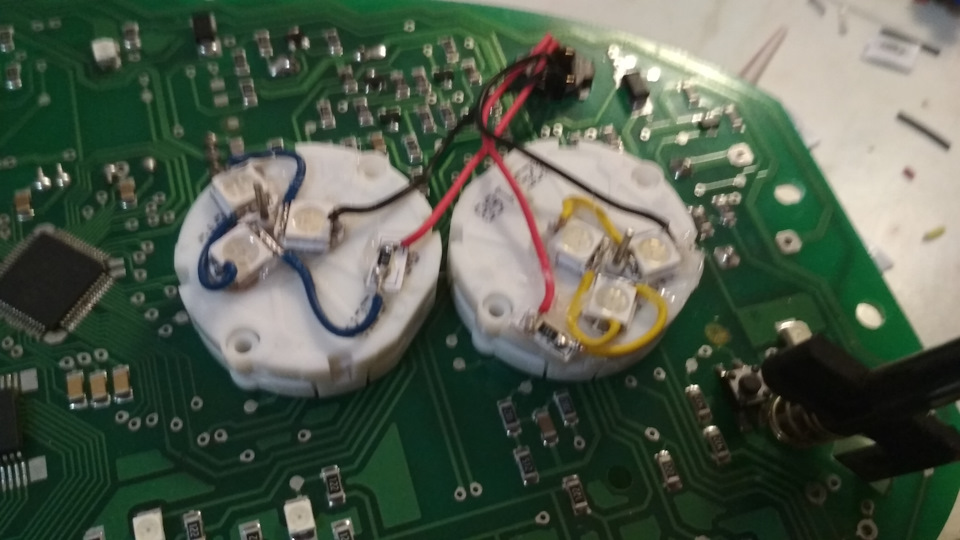

Наступною проблемою для мене стали стрілки. Я не скажу якийрозмір діодів, але я брав дуже маленькі. Так от спаяти їх у менетак і не вийшло. Я дуже довго мучився, щоб з'єднати їх проводами, але в результаті діоди перестали горіти. Мабуть, занадто великатемпература їх вбила. З відчаю я взяв стрічку 5050, яка в мене булаі спробував розмістити її. На диво, вона цілком нормально показуєсебе. Так що порізавши секцію RGB стрічки, я пропаяв якраз по тридіоди навколо кожної стрілки і посадив на термоклей.
Я вибачаюсь за якість фото, але я навіть не дивився, просто клацнуві прибрав телефон.

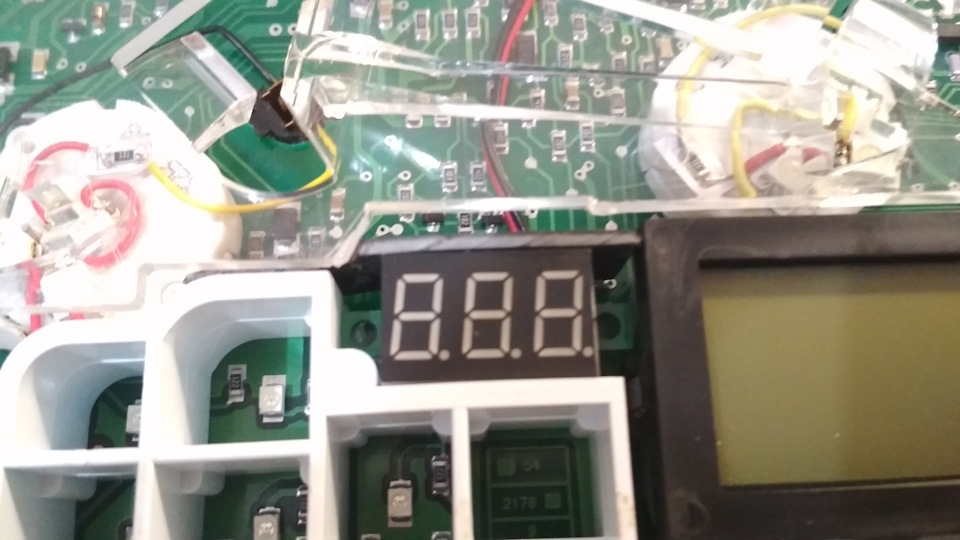

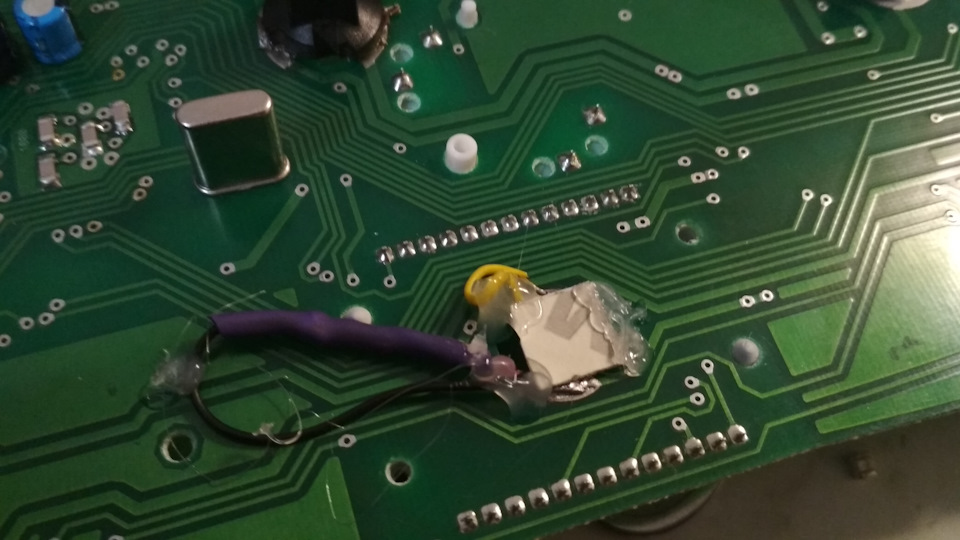

Наступною проблемою, з якою я зіткнувся — був нерозбірний РКекран. Щоб дістатися до світлорозсіювача, потрібно випаяти РКекранчик. Робити я цього звичайно не збирався, так що у моємурозпорядженні тільки стандартний отвір під лампочку. Я спробуваввстановити світлодіод, який у мене стояв на першому фото в самійприладці. Але він занадто глибоко заходить, тим самим дуже близькийдо дисплея. У результаті підсвічування на екрані в центрі світловаточка. Не варіант. Більше у мене нічого не було, окрім тієї жстрічки 5050. Я вирізав один діод, допаяв у схему резистор 480 Ом.і підклеїв його ззаду панелі. Ідемо далі, я придбав невеликийвольтметр синього кольору. Благо в приборці для нього знайшлосямісце) Закріпив його тим же термоклеєм. Довелося вирізати на шкаліпід нього отвір, і в пластиці світлорозсіювача аналогічно.

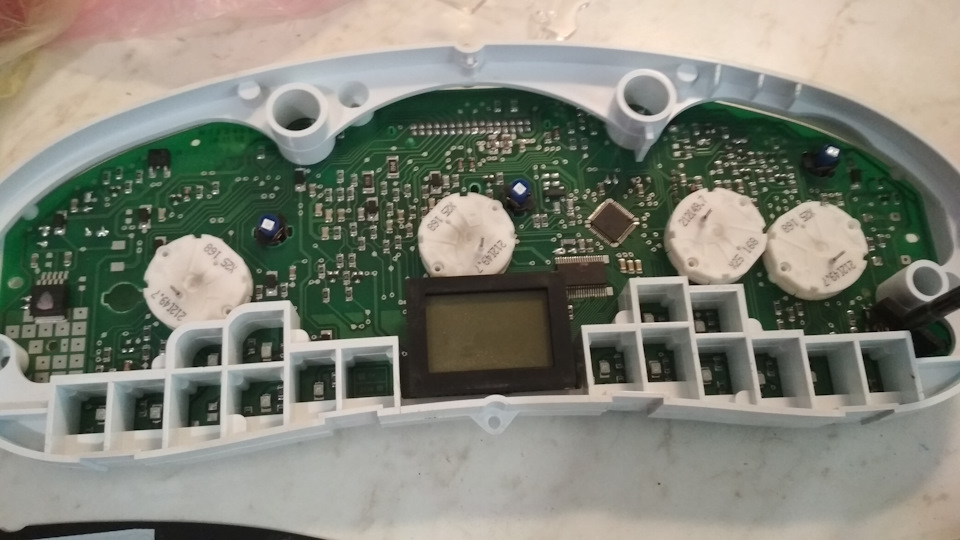

Запчастини на фото:111801
Припаяв його до контактів роз'єму — 19 (мінус) та 21 (плюс відзапалення). За бажання 20 контакт - постійний плюс. І самеосвітлення шкал виконано стрічкою по периметру корпусу, як усусідній статті. Покажчики поворотів і габаритів просто перепаяв наплаті на аналогічні діоди синього кольору.
Далі збираємо комбінацію приладів та йдемо тестувати. Результатом язалишився задоволений). >
