Велике доопрацювання PRIDE QUATTRO 4x75
Вчора закінчив остаточно свій PRidE QUATTRO 4x75:
Було раніше:
1) зменшення коефіцієнта посилення попереднього підсилювача.
< 2) збільшення співвідношення зворотного зв'язку УМЗЧ
3) передконечники 2sa1837 і 2sc4793
4) кінцівки 2sc5200 2sa1943
5) електроліти живлення Nichicon ce105 m) 18000mk-35v 2шт
6) конденсатори зворотного зв'язку Nichicon ES 47uF-50V(UES1H470MPM)
7) Всі прохідні конденсатори Nichicon ES 10uF-25V
А тепер ще:
1) Вхідні конденсатори живлення 12 Вольт полімери Nichicon 820uF16V (RNL1C821MDS1PX)
2) Скрізь де тільки можна WIMA MKP10 і MKP2 — 0.1 uF 400V(MKP1G031004D00MSSD)

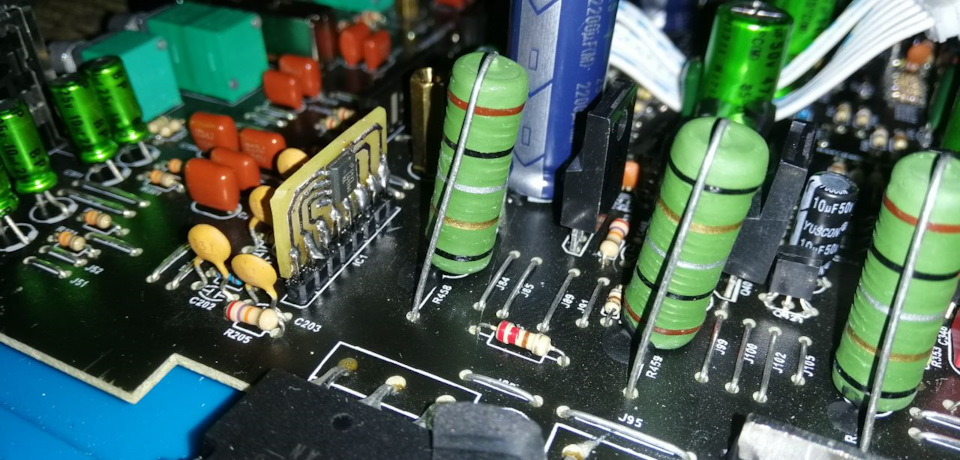

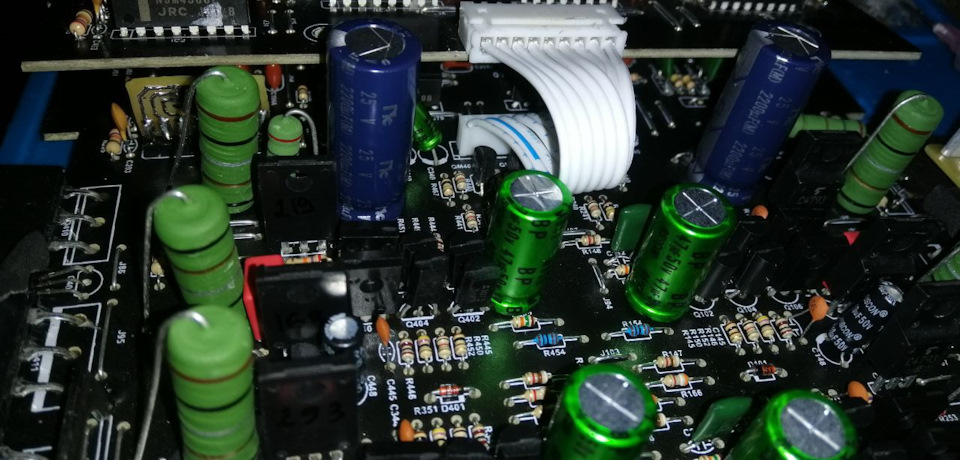

3) Конденсатори живлення операційних підсилювачів та УН Nichicon FW2200 uF-25V (UFW1E222MHD)
4MA NOPB
5) Операційники повторювача викинуті
6) Прохідні конденсатори від попереднього підсилювача допідсилювача потужності — викинуті

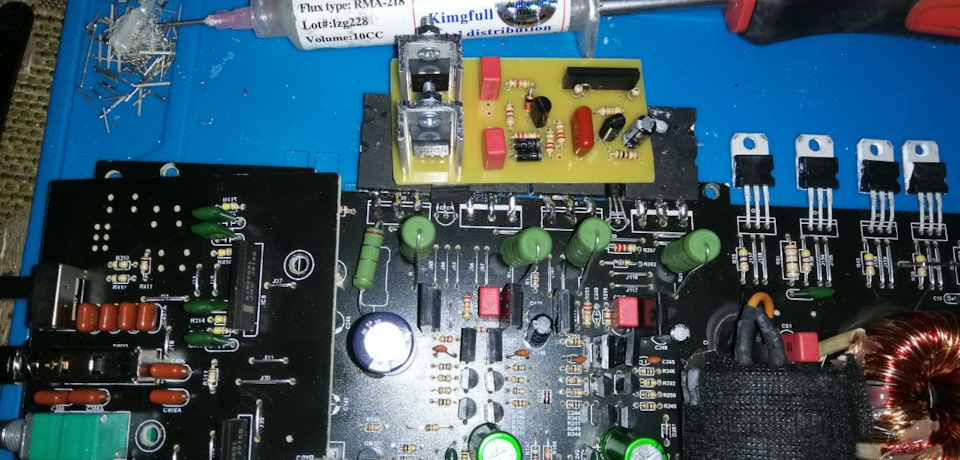

7) Живлення операційних підсилювачів та УН стабілізовано L7815L7915< br/>
8) Ємність конденсаторів у ланцюгах корекції зменшено з 100пФ до53пФ
9) Транзистори інверсії в УН 2SA1360-2SC3423 TTA004 і TTC004
10) та SC2383Y (тепер постійка на виходах 2, 2, 3 та 10мВ)
11) За допомогою осцилографа вирівняв баланс у каналах. R105, R305тепер 1, 8К

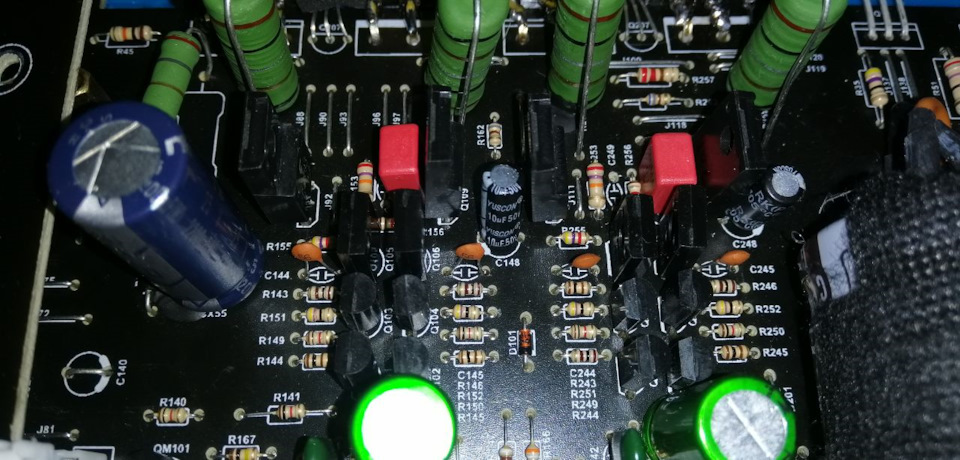

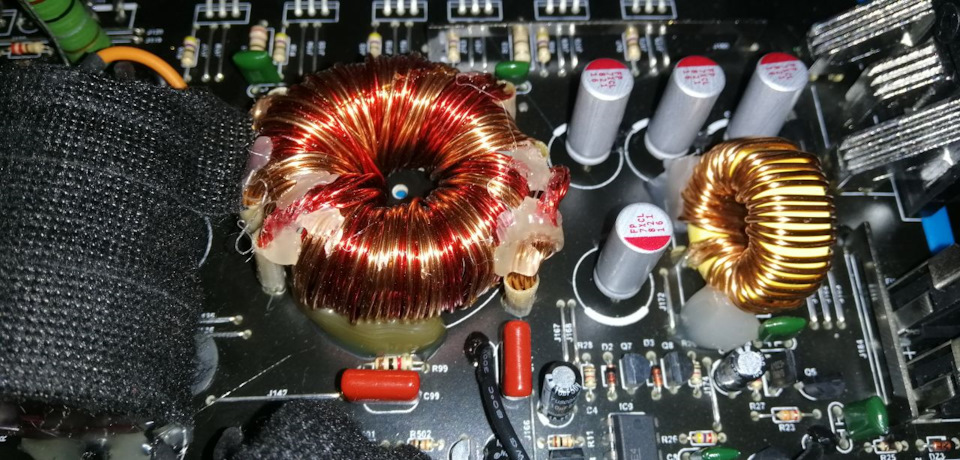

12) Транзистори перетворювача напруги IRF3205PBF і резистори назатвори 22Ом
Описувати словами покращення… Тут потрібно слухати… Скажу одне, цекайф
<
Спасибі величезне Едуарду Марилову за поради та настанови!
Коментарі7
Виглядає круто. От би ще повну схему після всіх змін для особливо тугих як я)
47 мкф в о.з це рідний номінал? або зменшили. Переробляли під широку смугу підсилювач або с.ч в.ч.
Правильно помітили) Заводом взагалі коштує 33мкф. По хорошому потрібно хоча б 100мкф і шунтувати MURATA. Тоді вч буде ще краще. На даний момент більш ніж результат.
Найкращий конденсатор - його відсутність. Так і зробив)
Дуже цікаво, але нічого не зрозуміло!
Запитайте, що саме не зрозуміло)
Ахах))) така ж фігня))) на зразок букви знайомі, а прочитати не можу))) електронік з мене ніякої)))
