Управление туманками для Ford Escape S

Метою створення даного пристрою послужила відсутність у Ford EscapeS комплектації силової частини управління ПТФ (і задніми тапередніми), а на моєму авто я поставив бампер з переднімипротитуманками, задні поки що в планах.
>

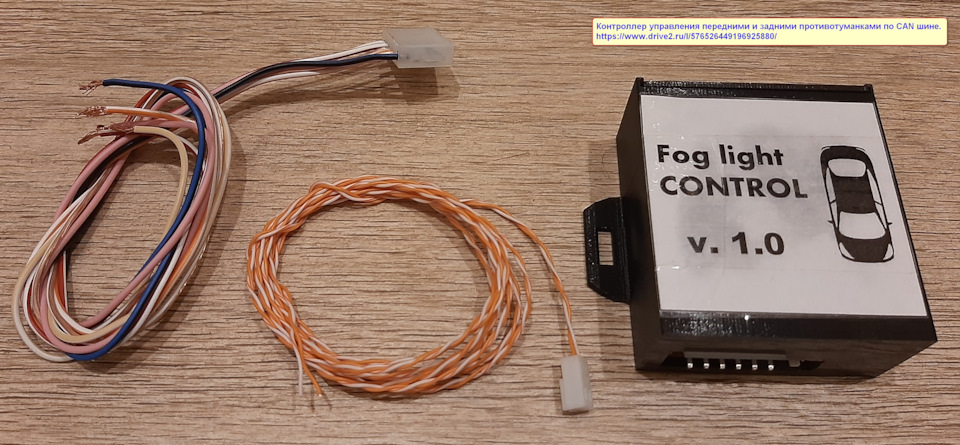

Контролер Fog light CONTROL

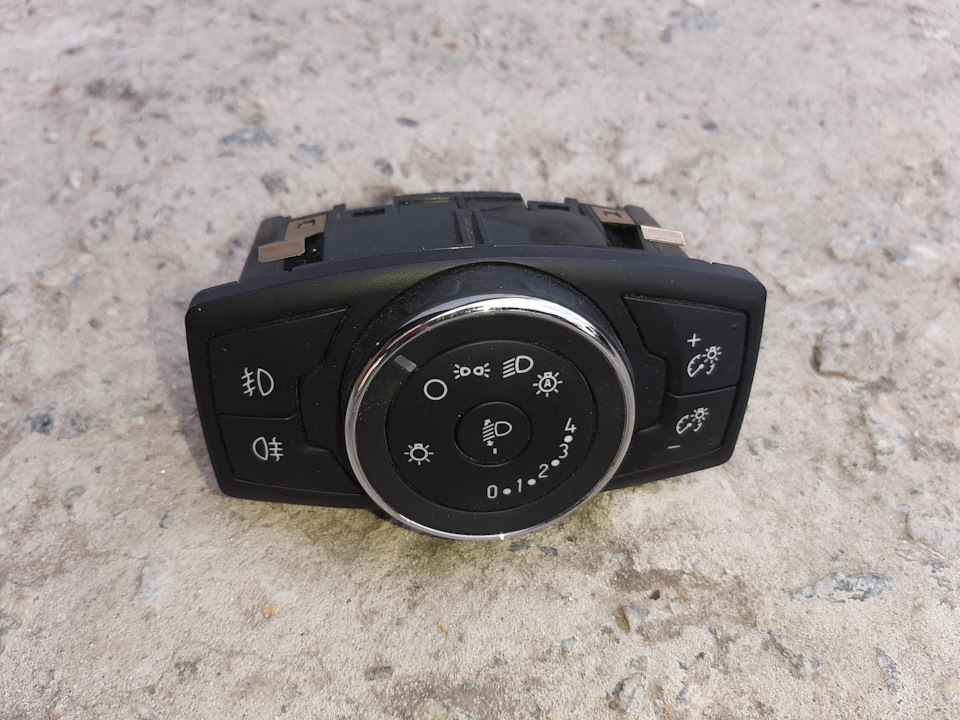

Потому розумів що такий пристрій буде корисним багатьом у когокомплектація S і SE, так як крім відсутньої проводки в бампері долампочок, ще й відсутні запобіжник, Піни на роз'ємі, і швидше завсе ще релюшки і транзистори в блоці BCM. Проводку в бампер язаклав ще при складанні, блок управління світлом теж замовив інший, навіть з кнопкою на задні протитуманки. Але ось чим керувати я незнав, думка кинув я її почав вивчати розвивати і пізнавати.br/>
У результаті народився такий пристрій.

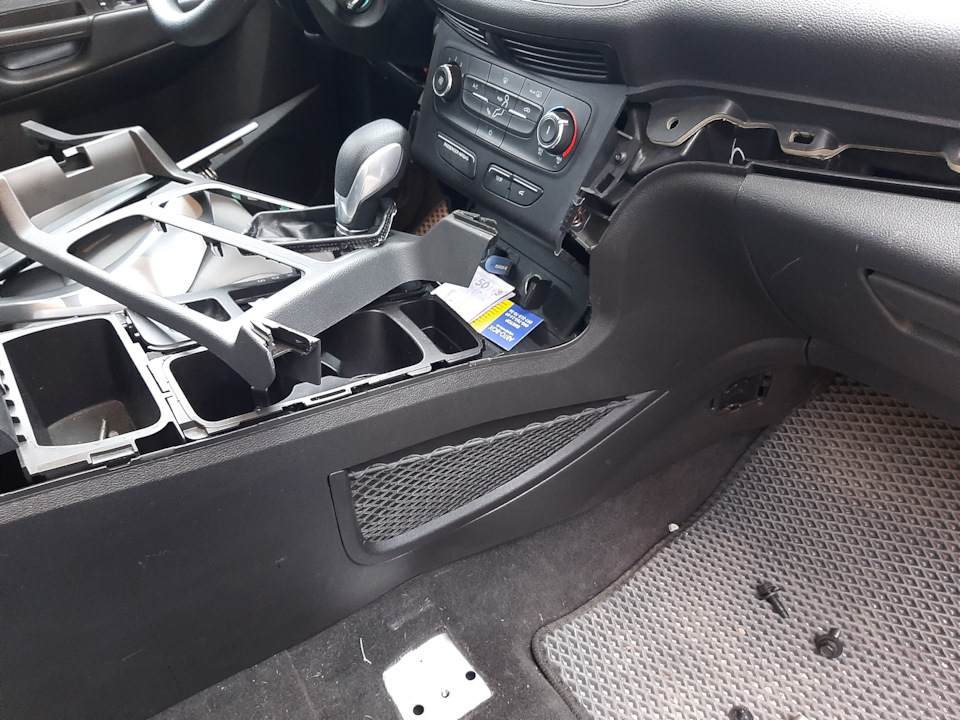

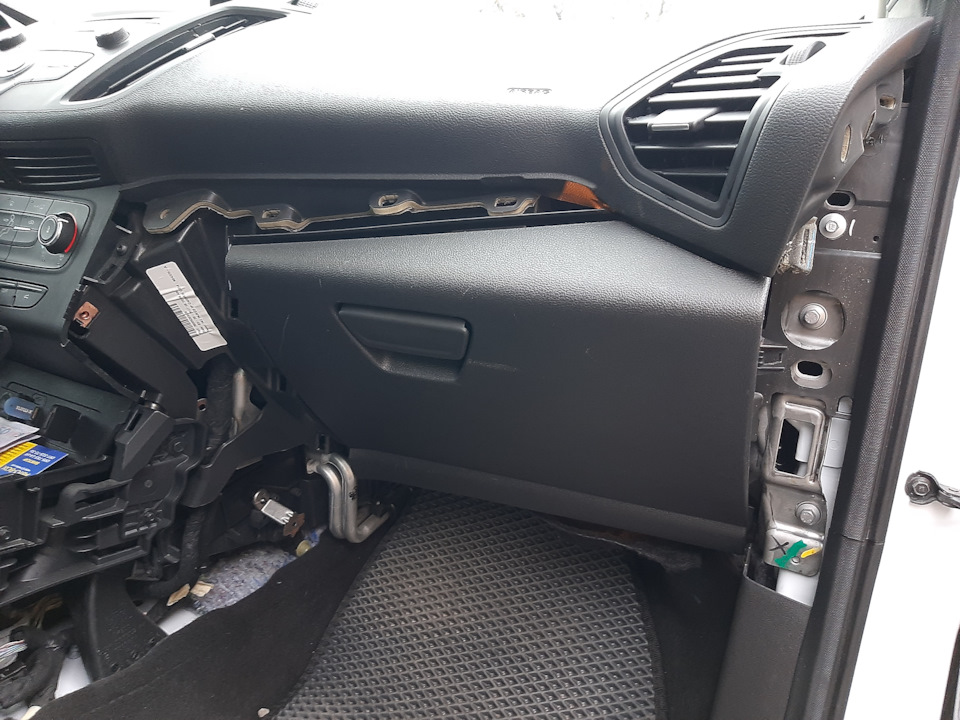

Для його підключення потрібно дістатися до блоку BCM, а для цьогознімаємо бардачок, а щоб його зняти потрібно зняти бічну накладкуконсолі.

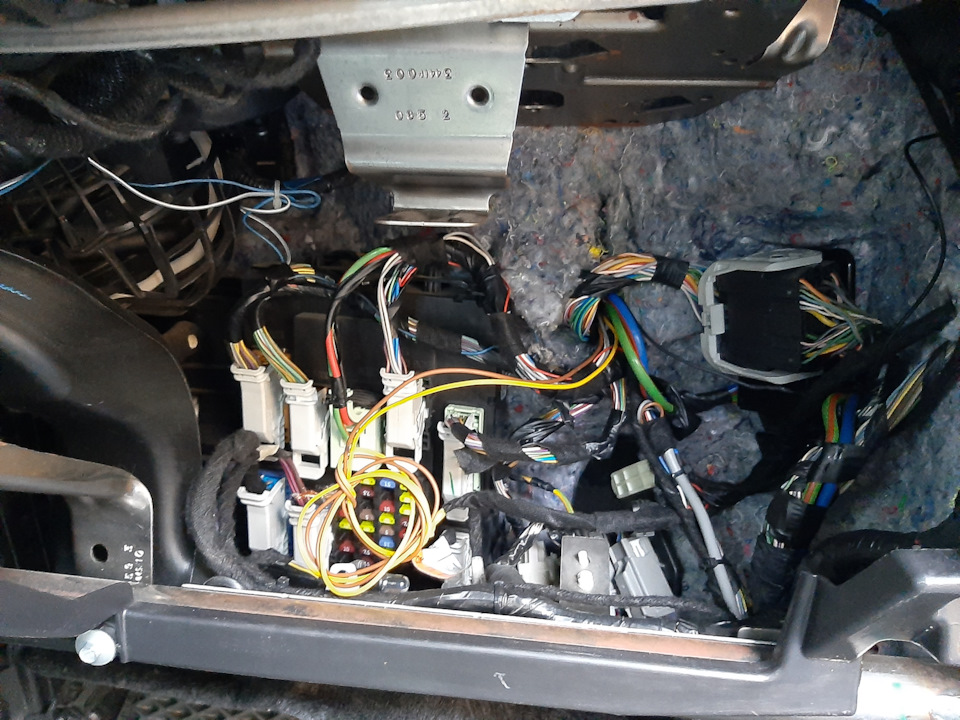

На фото видно дроти які я колись вивів для передніх ПТФ

Запчастини на фото:9004289

< Прикинув місце розміщення контролера
/p> Запчастини на фото:1525827
Підключаємося до Can шини

На цьому фото видно відсутні ПІНИ 18 та 19 на передні ПТФ< Виходи на ліву та праву передніх ПТФ я під'єднав до своїх проводів, у разі підключення на SE комплектації, то їх потрібно підключитипаралельно до пін 18 і 19, щоб працювали "віражні ПТФ". Ну а вихідна задні ПТФ я поки що ізолював і сховав.
Для запитування схеми потрібно підключити два плюси, якіз'являються при включенні запалювання, я знайшов його назапобіжниках F85, F86 та F87, хоча штатне харчування ПТФ іззапобіжника F75.

<
Я купив такі запобіжники-перехідники щоб не робити скруток поживленню, та й зручно підключив його замість F86.
Живлення задніх ПТФ знову ж таки поки не підключав, хоча його і невставиш замість F85 або F87 через свої габарити.

Не став обрізати зайве, і там десь у глибині видніється коробка зконтролером, яку легко дістати знизу під бардачком.

На даний момент у ньому зашитий такий функціонал:
— при натисканні на кнопку включаються передні туманки;
— при натискання на кнопку включаються задні туманки;
— віражні ПТФ, до швидкості 30км/ч при повороті кута на певний кутпідсвічується з тієї ж сторони одна ПТФ, інверсія при включеннізадньої передачі, плавно тухнуть коли кермо стоїть рівно.

Кут при якому спрацьовують віражні ПТФ
Підключення:
— Can шина + і -;
— GND — маса;
— +12В — для передніх туманок
— Left — вихід на ліву туманку;
— Right — вихід на праву туманку; - +12В - для задніх туманок; -Rear - вихід на задні туманки.

І ось готовий результат. Тестував на своєму авто, а це рестайл, є думка, що пакети по Can шині необхідних сигналів можутьвідрізнятися, тому поки впевнено можу сказати, що на РЕСТАЙЛІпрацює.
Щодо РЕСТАЙЛІВ, то хотілося б спочатку випробувати, а потімстверджувати… Хто з Запоріжжя на ДО РЕСТАЙЛЮ? Готовий з вамипровести тести… Відео без коментарів думаю зрозуміло. Ліворуч, праворуч та інверсія при включенні задньої передачі. Як я і говоривраніше перші 5 охочих отримають цей девайс зі знижкою. Всіпобажання та зауваження будуть усунуті та перепрошені до кінцевоїверсії за потреби.
З усіма питаннями про вартість звертайтесь до особистихповідомлень

Отже, хто раніше бронював пишіть у особисті.
