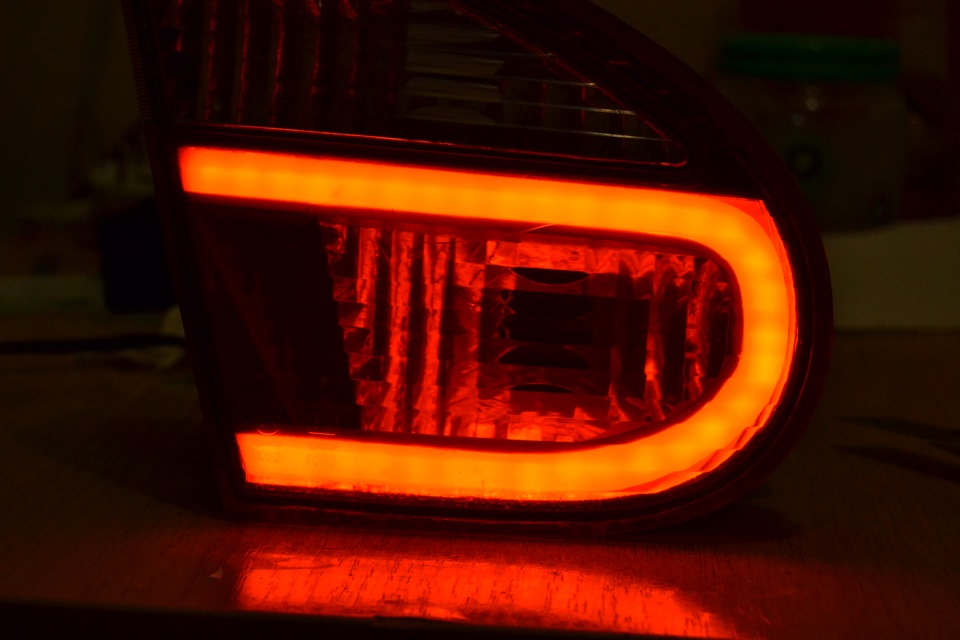

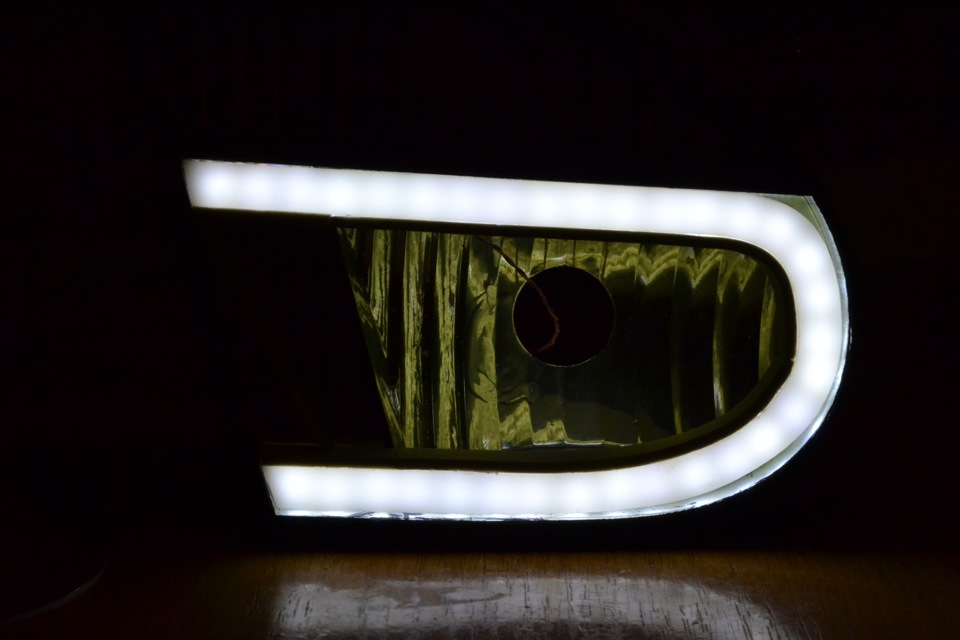

шпигунське фото з друкованою платою )) яскравість дуже хороша, фотозроблено в добре освітленій кімнаті, на фото помітні деякі засвітивід діодів на акрилі в живу вони ледве помітні, якщо придивлятисято можна їх побачити та й правий край не на місці діоди будутьглибше що ще більше дасть рівномірне світіння
У зв'язку з переходом на друковану плату раніше зроблений короб вжене підходив, знайшов рішення як виявилася на практиці дуже хороше -це будівництво стін з рекламного матеріалу типу щільногопластика-піноплата використовується такий для дверних табличоккабінетів, інформаційних стендів, куточок покупця ви цей матеріалбачили сотні разів. Піддається і при більш менш сильному натискувідклеюється від пластику

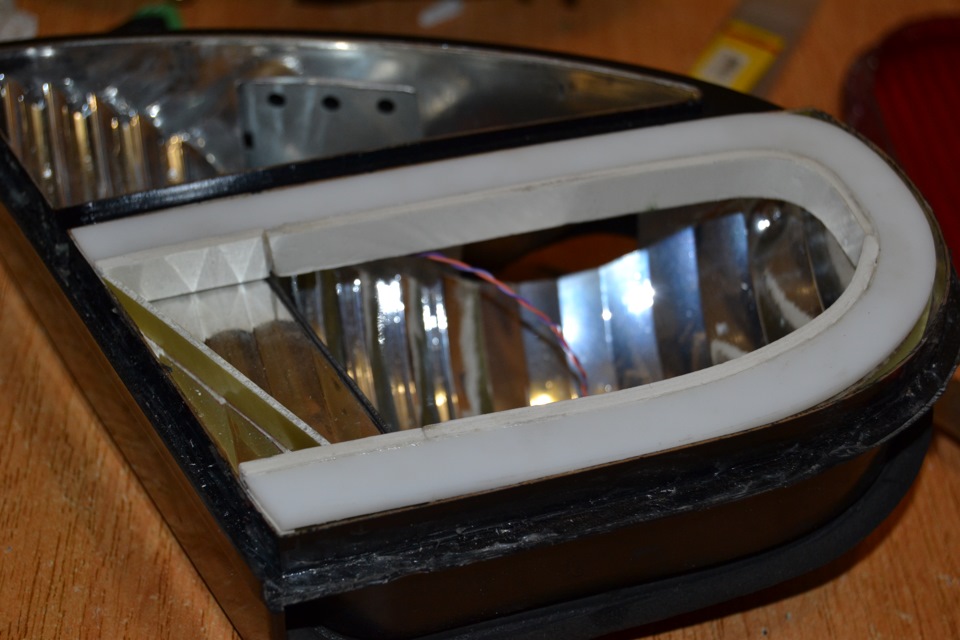

тут вже реалізований короб з вище описаного матеріалу

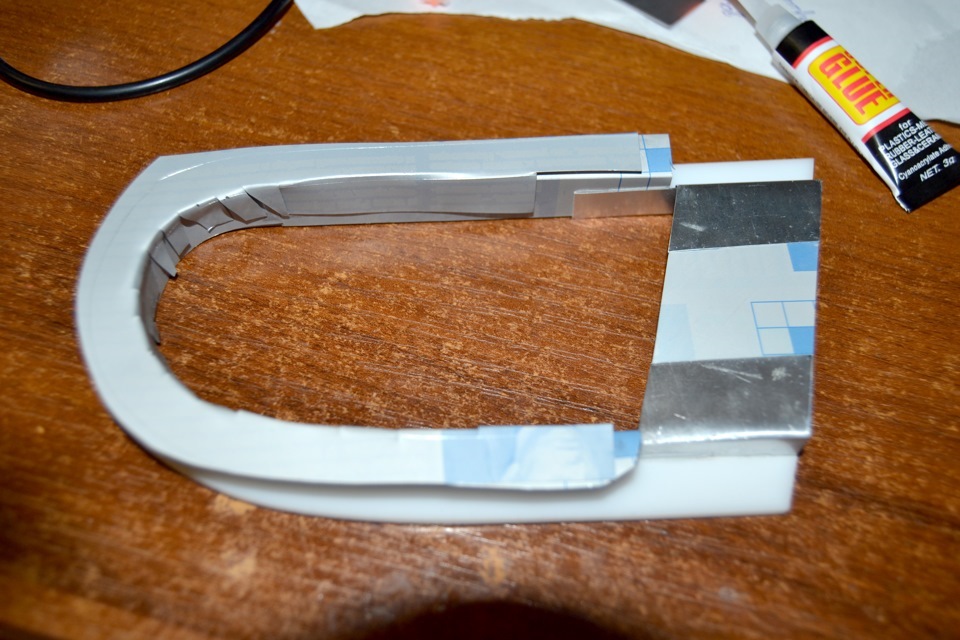

надалі на внутрішню боковинку наклею фольгу на 2-х сторонньомускотчі для більшої світловіддачі на акрил

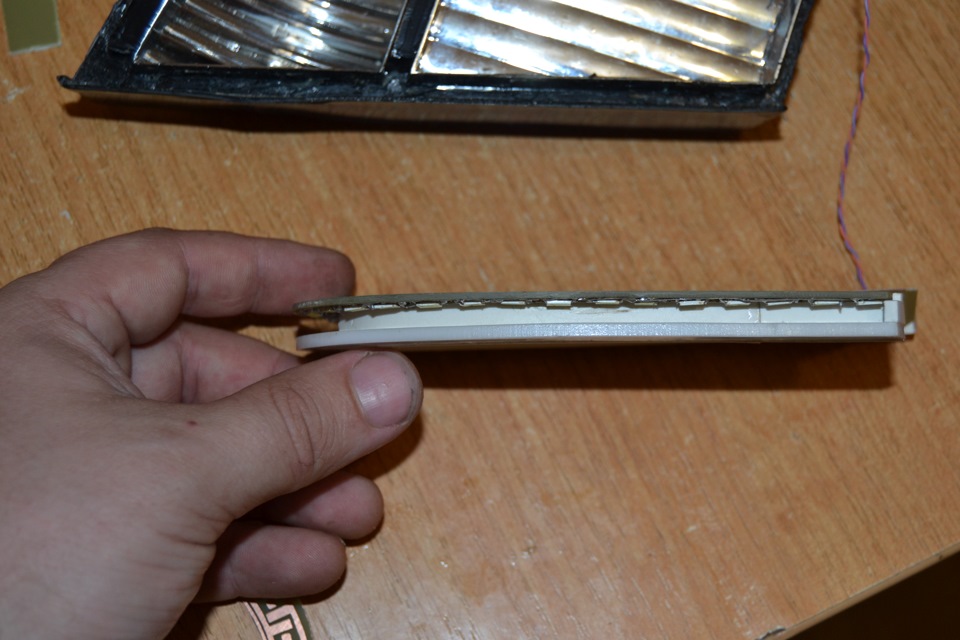

вигляд у профіль
>
Друзі знову потрібні ваші поради, як бути плата сильнонагрівається, пробував приклеїти на зворотний бік листовий алюмінійсупер клей не бере, думаю зробити кілька шарів бутербродом типуфанера хоча б товщиною в 3-4 мм Для того щоб алюміній тягнув насебе тепло, тому що планую використовувати габарити в режимі задніхДХО, то мене дуже насторожує яка буде всередині ліхтаря температурав літній день на півдні. Чим порадите клеїти такий бутерброд? Тут умене як мені здається намалювалася проблемка, плата сильногріється, 33 діода по 0, 5 вата нехило розжарюють оліт, ще вартопройтися паяльником при вигині. Плати одна секція перестаєсвітити






Коментарі20
відмінно! що за матеріал що розсіює світло? це органічне скло або пластмаса не зрозумію//
Так ти брат, поліграфіст! Аж надто знайомі алюмінієві форми!
Ну так я всім писав у блозі де брав ))) зараз вже не поліграфіст, а так у цій сфері близько 15 років попрацював
У мене трохи менше вийшло - тільки 12 років. Але все одно далеко втекти від друкарні не вийшло! Так ... друкована форма - знатний матеріал для виробів!
скільки грошей?
Можна спробувати алюмінієвий скотч.
Не скотч це слабенько, ну раз поки варіантів немає робити так як придумав на сьогоднішній день, по ходу робіт будуть звіти обговорюватимемо
Давай, цікаво)
Вже вимальовується кінцевий результат)
на вигляд вродеб-то і так, а от тих частина ще потребує серйозного опрацювання, хочеться зробити так щоб не лізти туди через місяць через перегорілих або тьмяних діодів від перегріву
Виглядає на тверду 5, я так зрозумів можна буде скоро у тебе замовляти задні ліхтарі)))))
проект спочатку не комерційний, але після закінчення розгляну даний варіант
А чому так сильно гріється, може зменшити напругу, .а так начебто непогано виглядає.
стрічка теж грілася але щільність компонентів не нею була меншою та й тепловідведення на саму стрічку було більше, ось тому і гріється, а ще це все підключено на 12. вольтовий блок живлення, але в реалії борт мережа у мене 14.4 ст. що додатково треба...
класно ) у виробництво час запускати )
якщо піде в серію, буду у списку покупців)
+1)
як закінчу проект, подумаю над цим
Налагоджуй серійне виробництво. +1.SHUVA
Класно виглядає. Хочеться вже побачити готовий результат на машині.
