Бо перший варіант підсвічування приладки мене не зовсімвлаштовував, тому що був зроблений нашвидкуруч, вирішивпереробити.

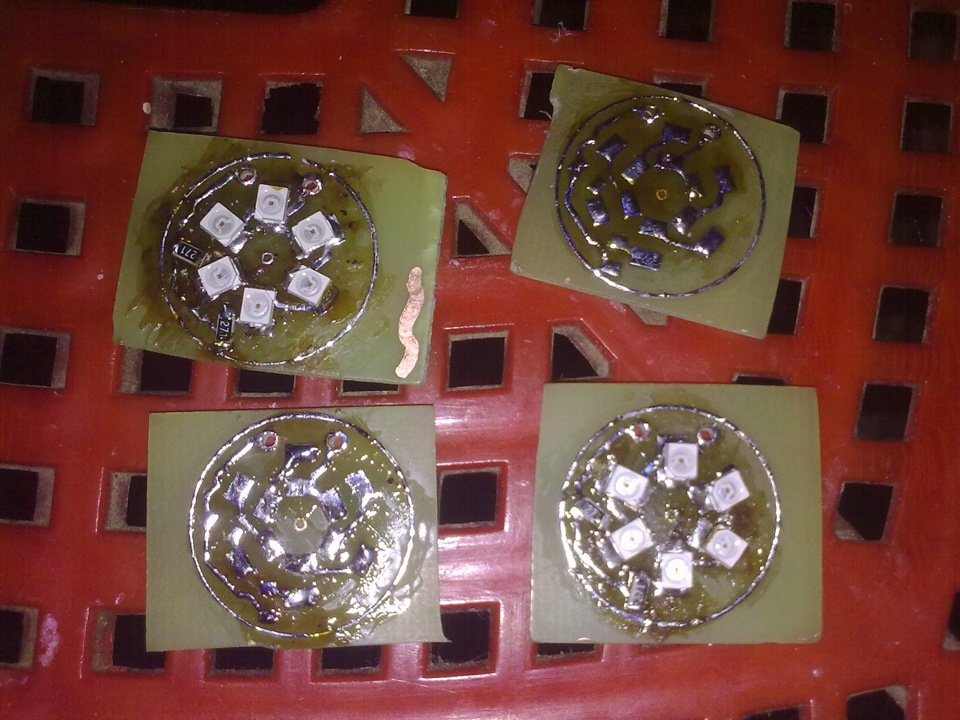

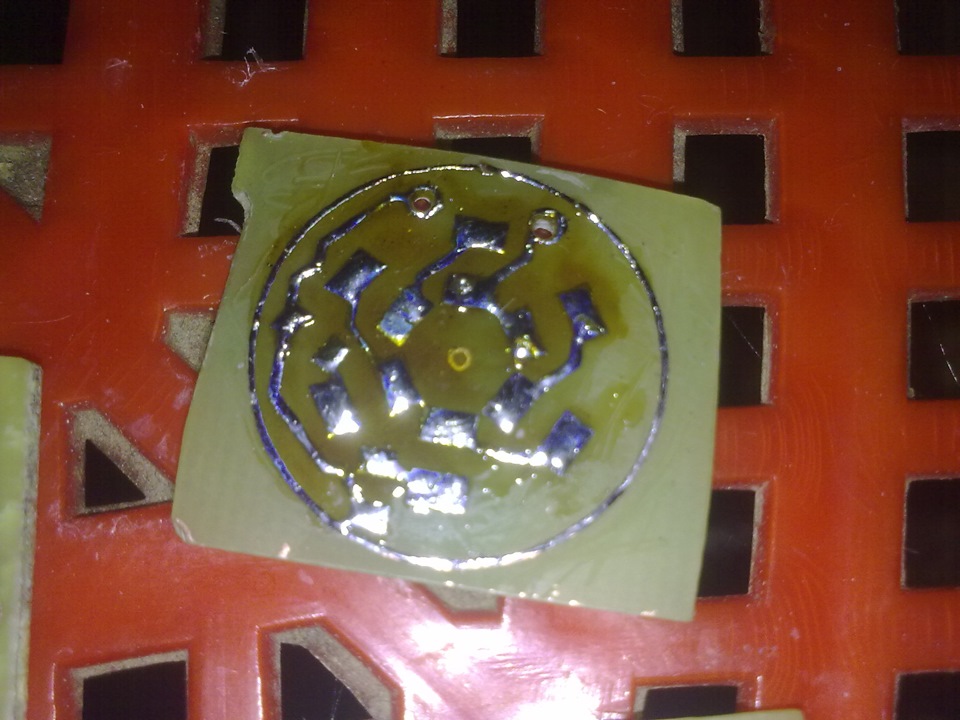

Для початку зробив плати для підсвічування стрілок (першийдосвід роботи з ЛУТ).

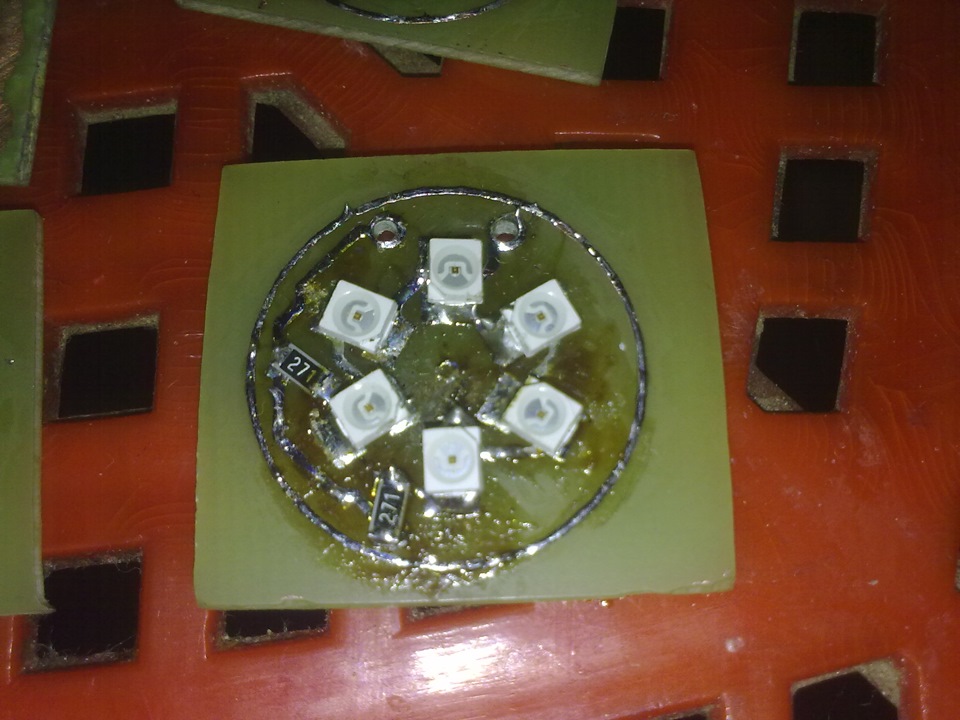

2 лінії по 3 діоди послідовно з струмообмежуючим резистором на 270Ом

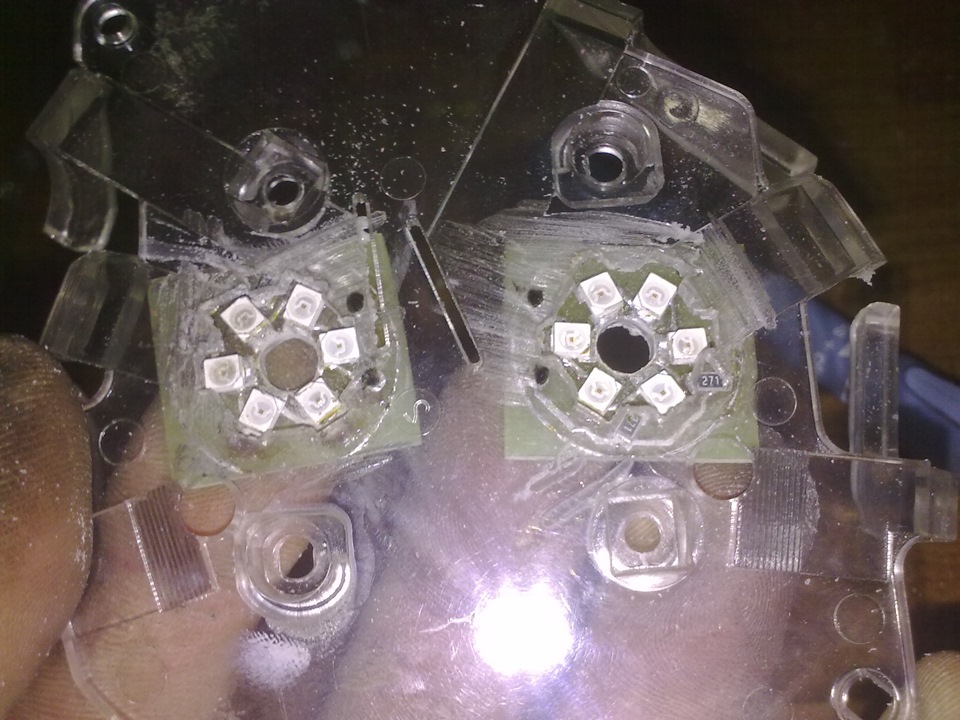

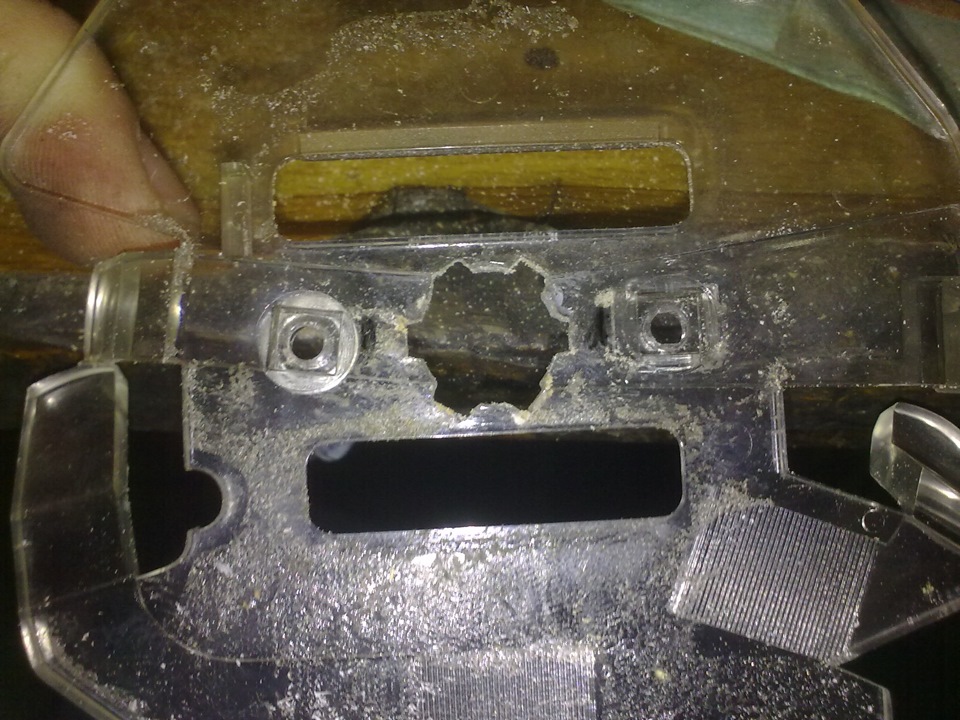

Надфілем зробив запили під світлодіоди в розсіювачі
Підрізав плати наскільки було можливо і приклеїв їх натермоклей
Зі спідометром довелося повозитися трохи довше, тому що платачіплялася за цифри одометра, тому я підточив їх під такимкутом.
Щоб не було засвіток одометра від стрілок, підфарбував розсіюваччорною фарбою. Підсвічування шкал зробив на стрічці, тому що нехотілося морочитися з платою. >
У зборі

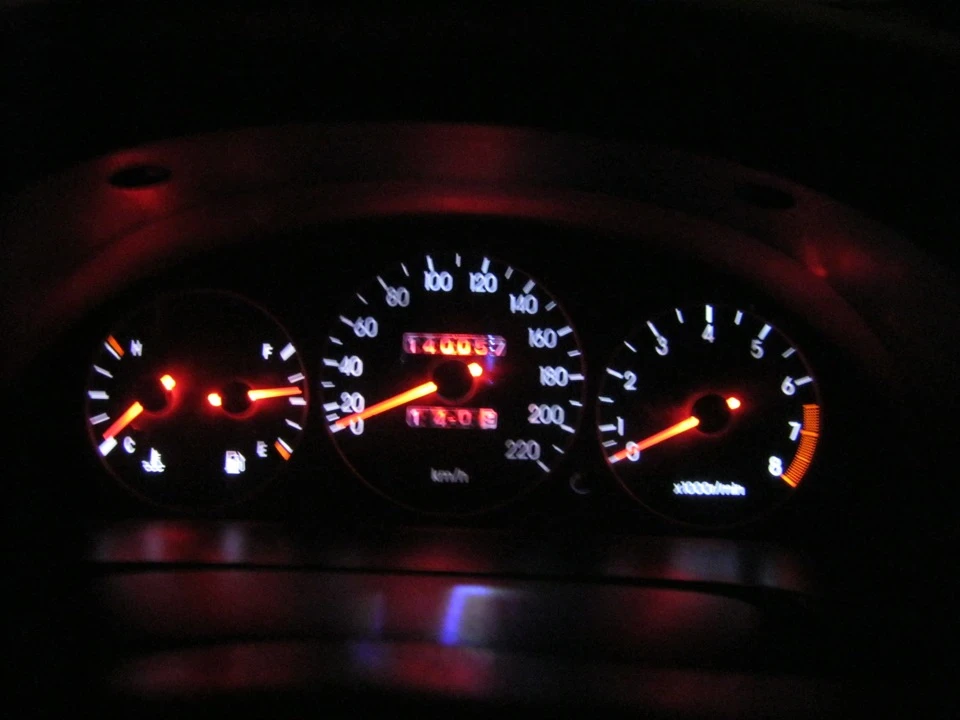

Ось так світитися
Після того як зібрав і поїздив пару днів зрозумів, що підсвічуваннянадто яскраве
і я вирішив зробити ШИМ-регулятор
Схема ШИМ-регулятора
/p>
З лого MegaDriver
Регулятор яскравості зробив на кнопку скидання одометра встановившитуди змінний резистор.
Так само коли знімав напилення зі зворотного боку шкал неприслухався до порад бувалих і запоров шкалу спідометра. Томузамовив у TransAutoDials Нові шкали зі зміненимдизайном і вийшло так:
Також зняв відео роботи ШИМ-регулятора:
ШИМ-регулятором регулюється лише яскравість підсвічування шкал.
Все. Всім удачі та бобра!
