Пересвіт панелі приладів 2.0 Фінальний

Вітаю братство залізних колісниць.
Давненько нічого не писав тому що особливо нічого з машиною неробилося. Мийки і підкачування шин не в рахунок)
< Вже давно поклав я очей на продукт dimba27 Увигляді плати підсвічування панелі приладів. Робив їх.Ну та нічогоя тим часом підготується злегка тому просто змінювати підсвічуванняце не по мені.Робити намагаюся в кожному вузлі все відразу щоббільше туди не лізти.
Поки чекав були замовлені нові шкали і декоративні кільця.
І ось нарешті дочекався коли Діма написав що готовий прийнятизамовлення.
Обговорили нюанси, підсвічування біле, стрілки червоні-класика)Плавний розпал, режим день/ніч.
Дуже скоро плата була вже в мене, але тут виникли проблеми звільним часом, то картоплю копай, то сіно косі)) Осінь, чи знаєте.span> briz018 інакше ще довго збирався б) Женя, ну та зрозумів😉
Тепер у справі.

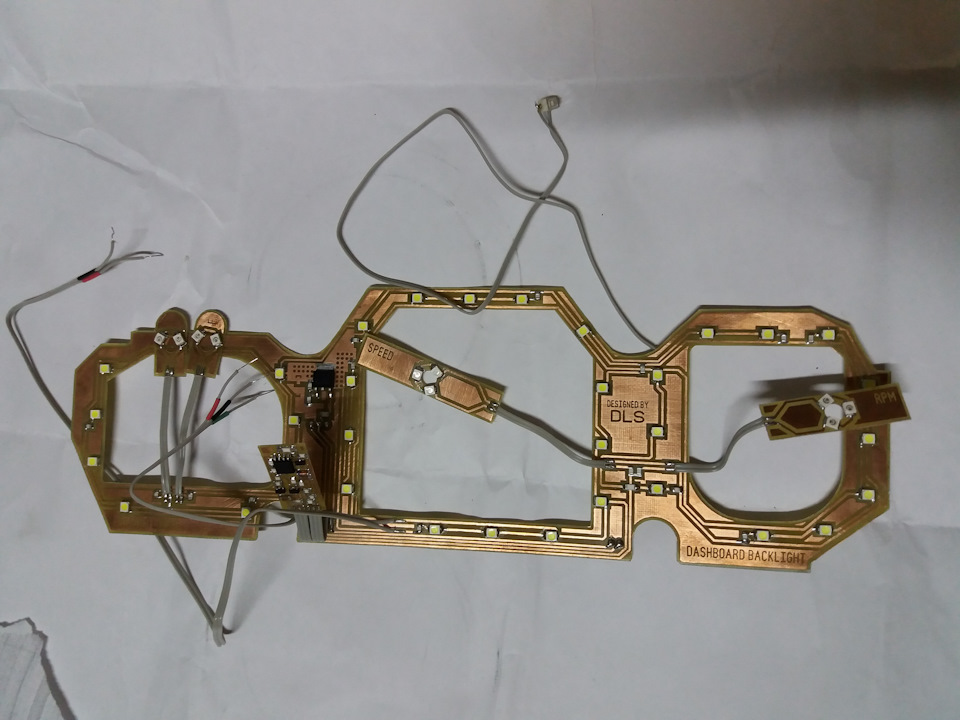

Так виглядає плата. Рівень виконання, не побоюсь цього слова, завод, все акуратно і надійно. Окремо виведено кнопку регулюванняяскравості.
Як зняти і розібрати приладову панель описувати не буду. Цієїінформації повно.

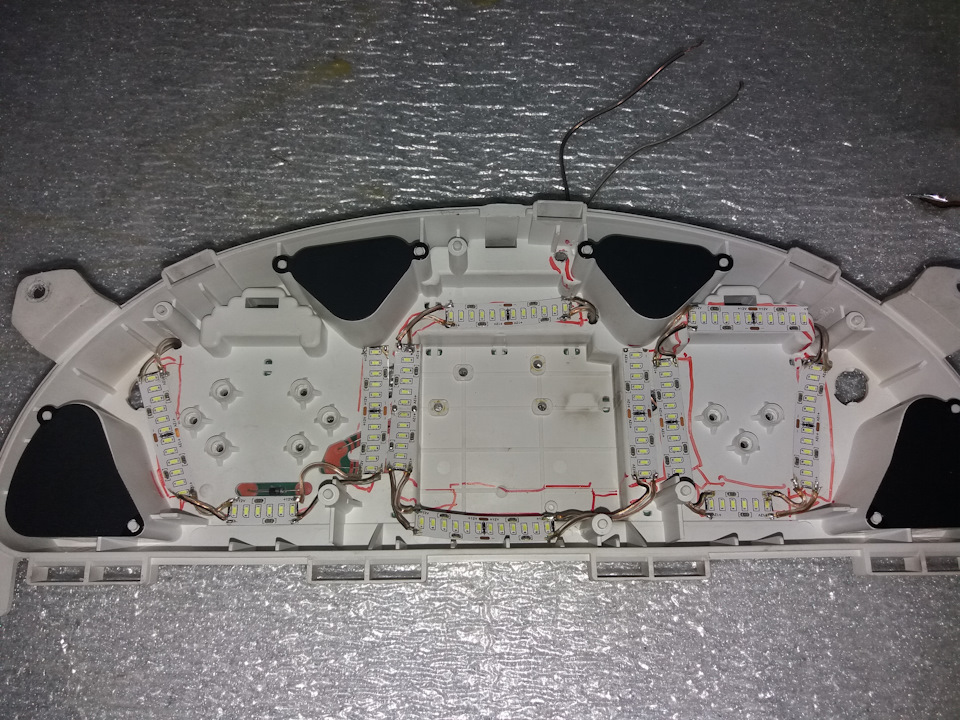

Так було виконано підсвічування раніше.

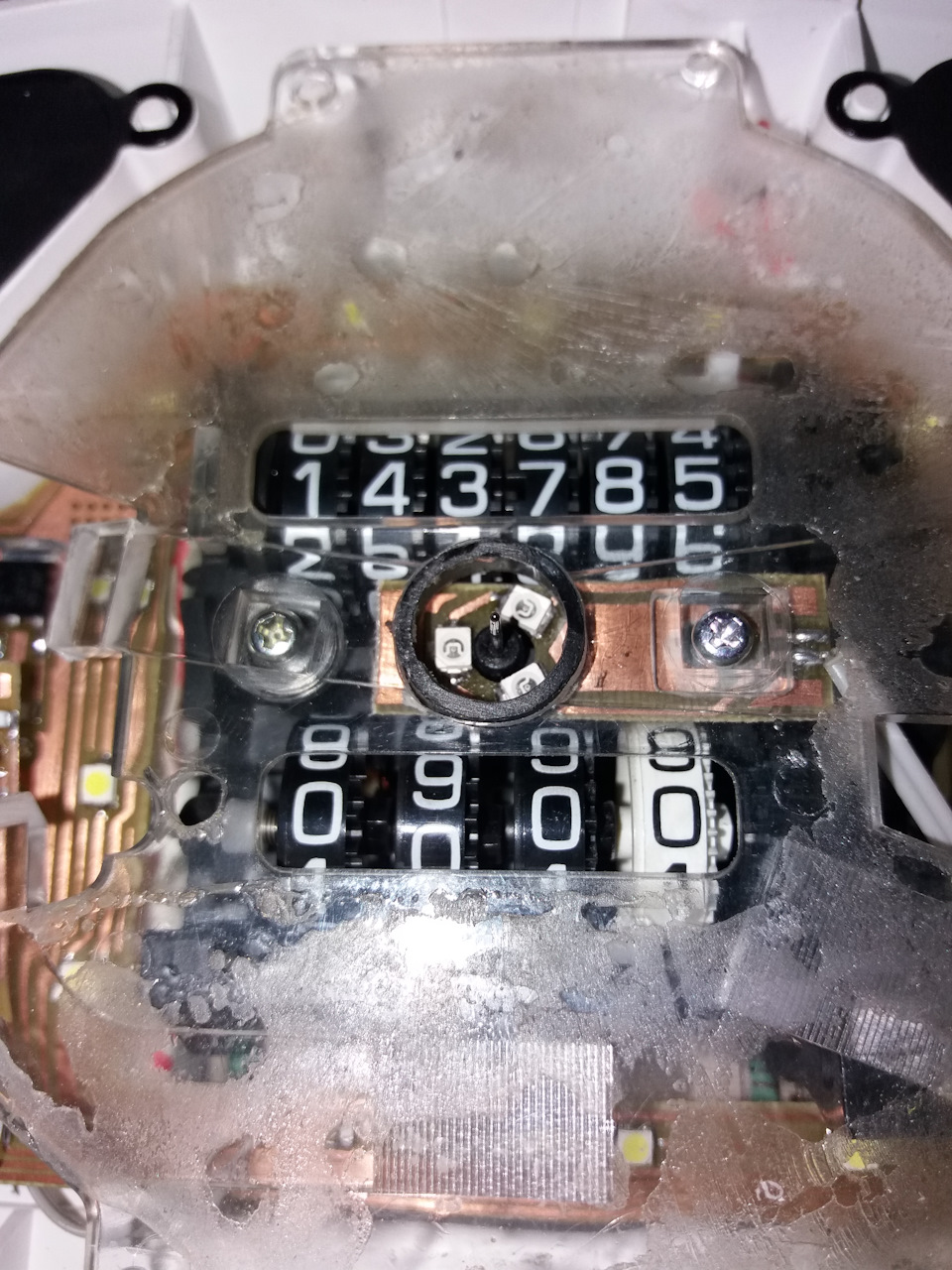

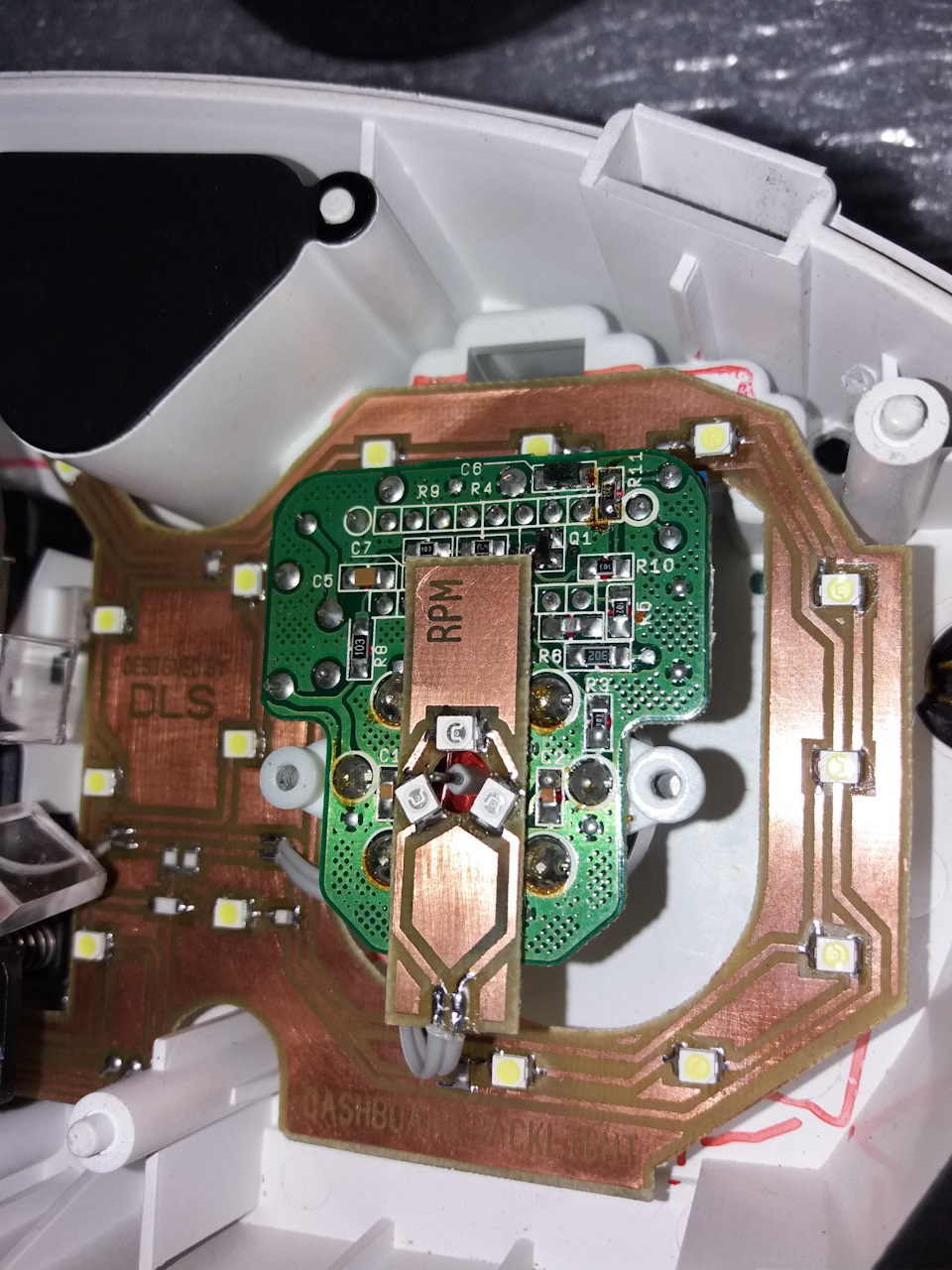

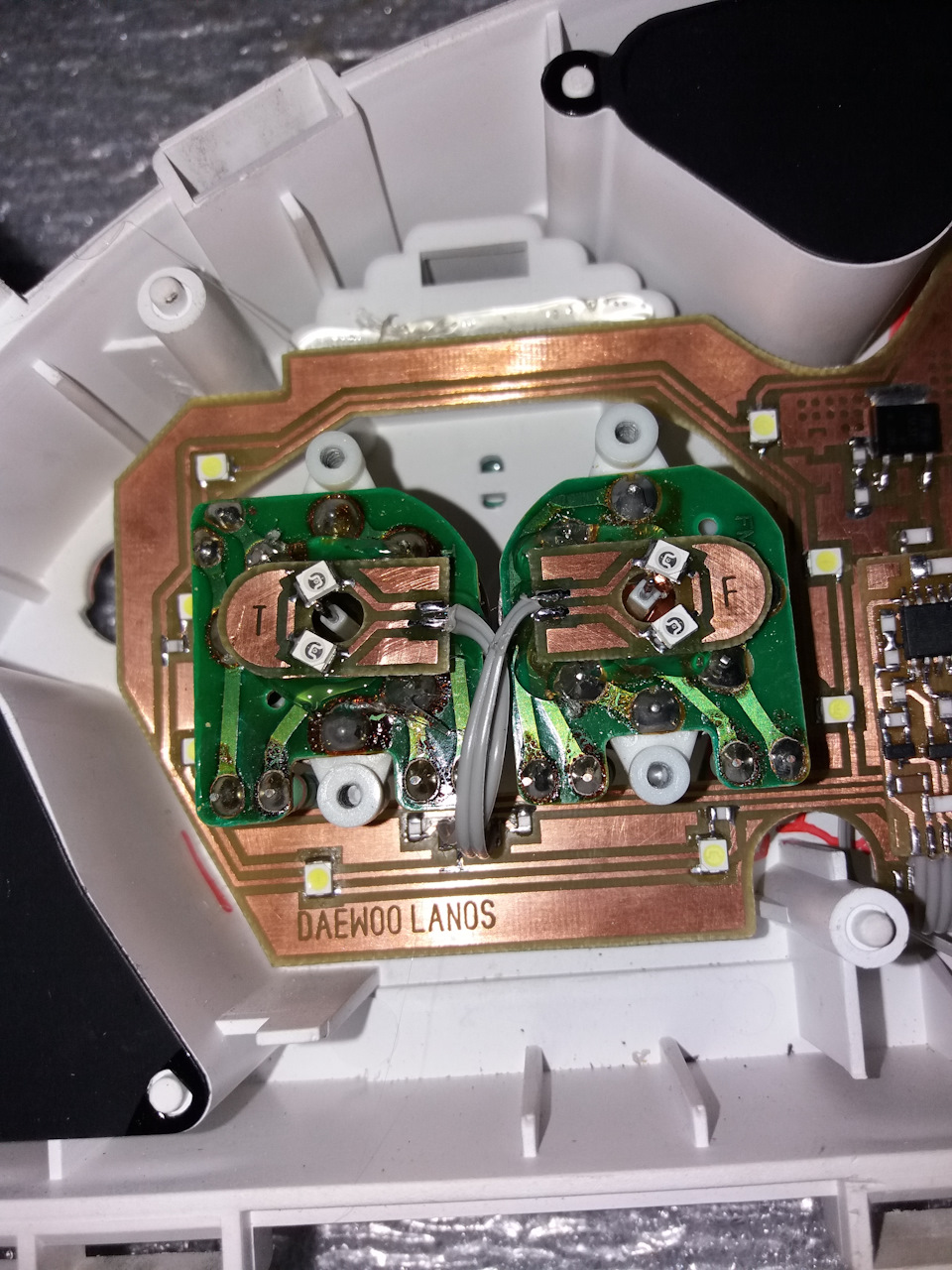

Встановив саму плату та підсвічування стелок, керуючись мануаломДіми. Кріпив все не термоклей. Тахометр. Підсвічування стрілокспідометра кріпив разом з розсіювачем, попередньо збільшивши отвірнавколо штока стрілки. Для виключення засвіту в отвір вставившматочок чорної пластикової трубки. На розсіювачі вказівникатемператури та палива обмежився тим, що торець отворів пофарбувавчорним маркером. Цього достатньо. Тахометр аналогічно. Проведенняпідключення вивів з панелі крізь один з патронів заводськогопідсвічування. Як підключалося, видно по фото. Це один із варіантівпідключення. Підсвічування панелі приладів вмикається При включеннізапалювання.
Це другий варіант підключення. Підсвічування вмикається лише привключенні габаритів. На ньому я зупинився. Практично зібрав. Шкалиробили на замовлення. Десь тиждень виносить мозок виробнику зкоректування макета. У результаті отримав що хотів. Правдарозташування циферблата дещо відрізняється від оригінальних, томудовелося повозитися з виставленням устілок. Не обійшлося безодвірка. Хто помітить- тому око геть 😊
Остаточний вид на місці.

Відео роботи підсвічування.

Ось як то так . Нарешті отримав що хотів. У темний часпідсвічування не зліпило на максимумі т.К.Шкала із щільногоматеріалу та з наклеєним оракалом зі зворотного боку.
Оцінюйте, критикує, коментуйте. Можна навіть лайк поставити. Вам нескладно, а мені на радість 😊
Особлива подяка dimba27 За класний, якісний продукт, атакож терпіння і приділену моїй скромній персони увагу. І нехай увсіх все буде Драйв))
