Вітаю друзі.
Деякий час тому зробив собі пересвіт приладової панелі та БУП.

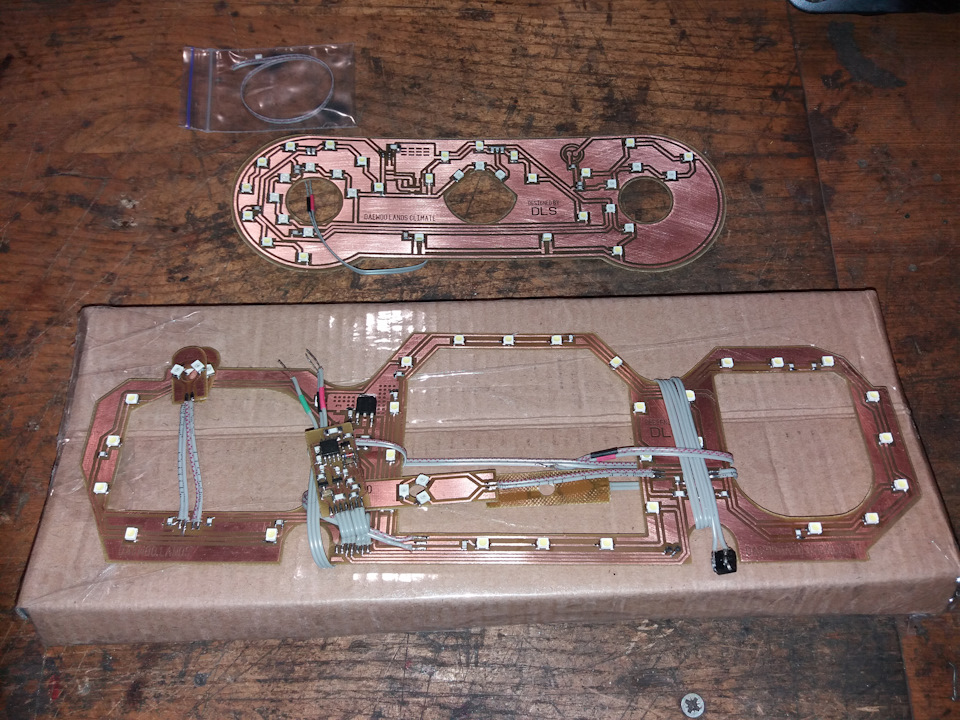

https://megadriver.org/p1350618-peresvit-paneli-priladiv-20-finalniiДуже сподобалася ця справа моєму своякові і за сумісництвом моємукуму що вирішив і йому запиляти подібне. У dimba27комплект плат для пересвіту.
Якість як завжди на висоті.Колір підсвічування класичний, шкалибілим, стрілки червоним.

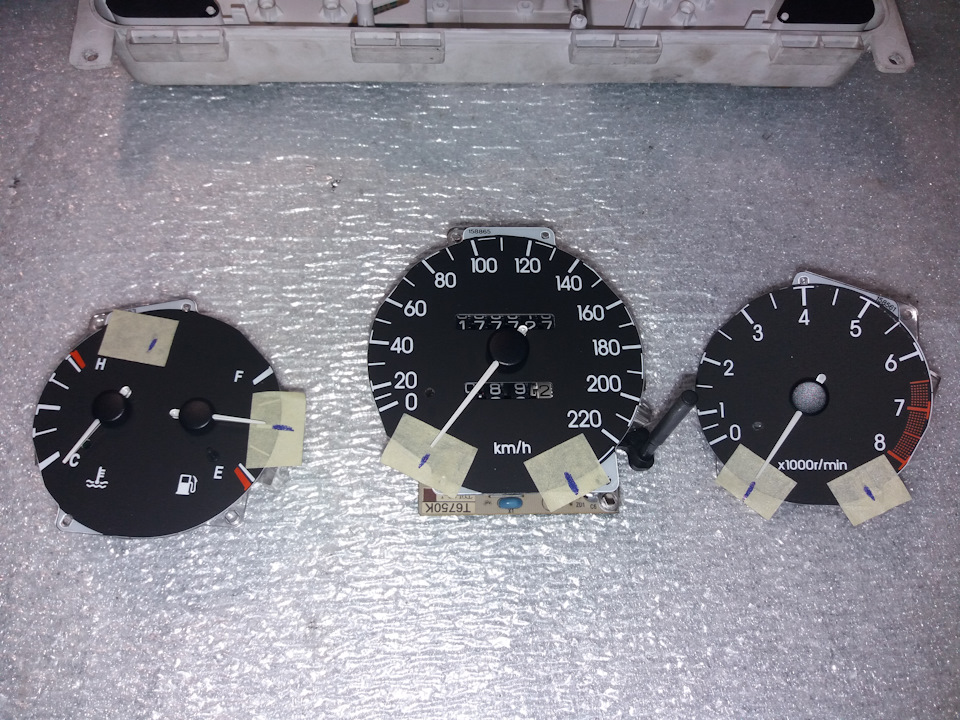

Забрав біля кума прибирання і почав потихеньку її "ламати". Івстановив прилади на місце.

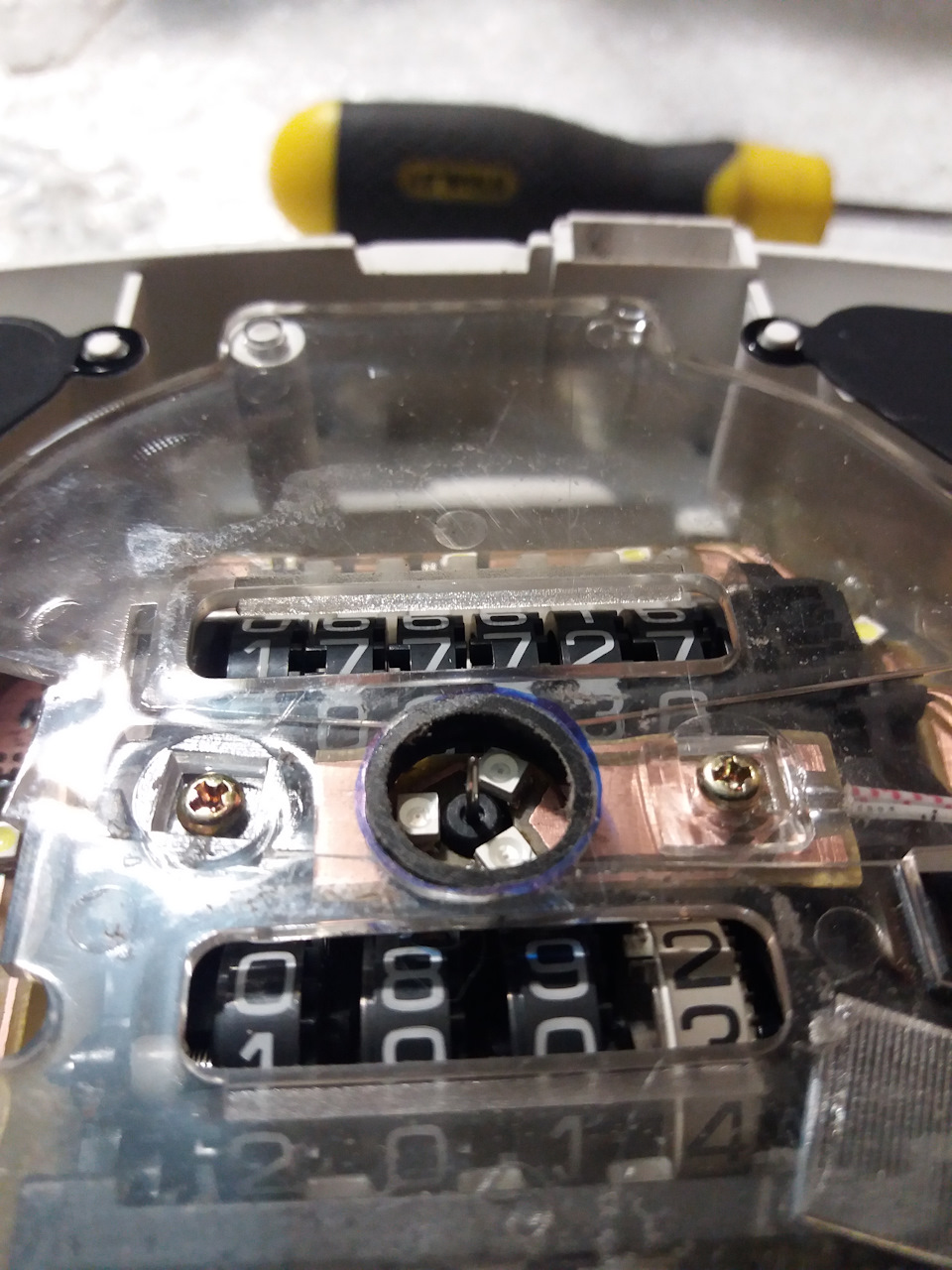

Так боремося із засвітом червоного від підсвічування стрілок напоказання одометра.

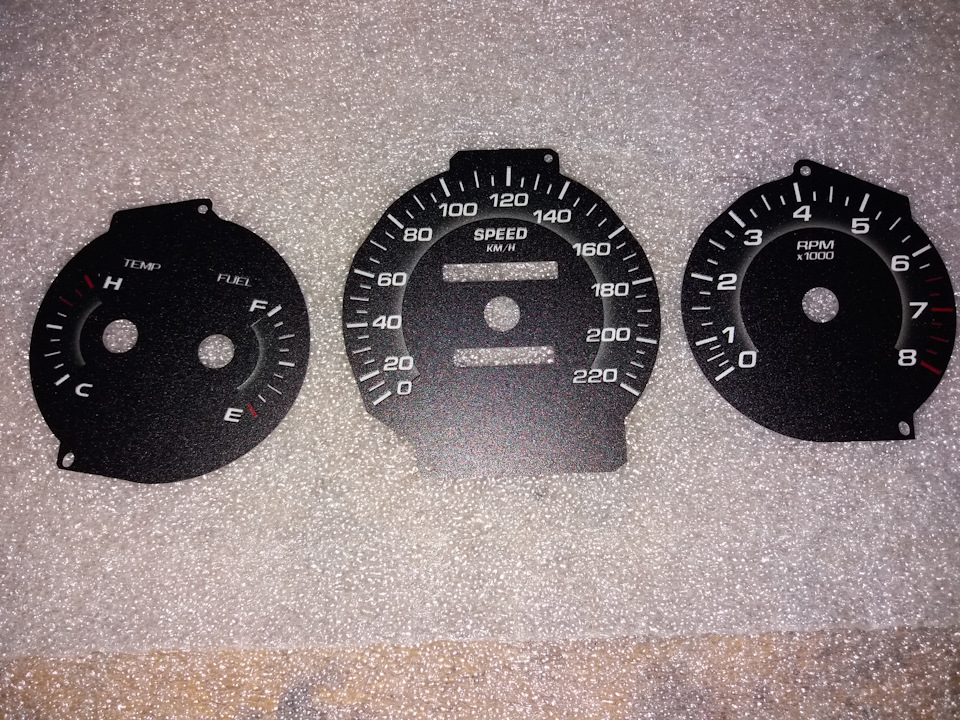

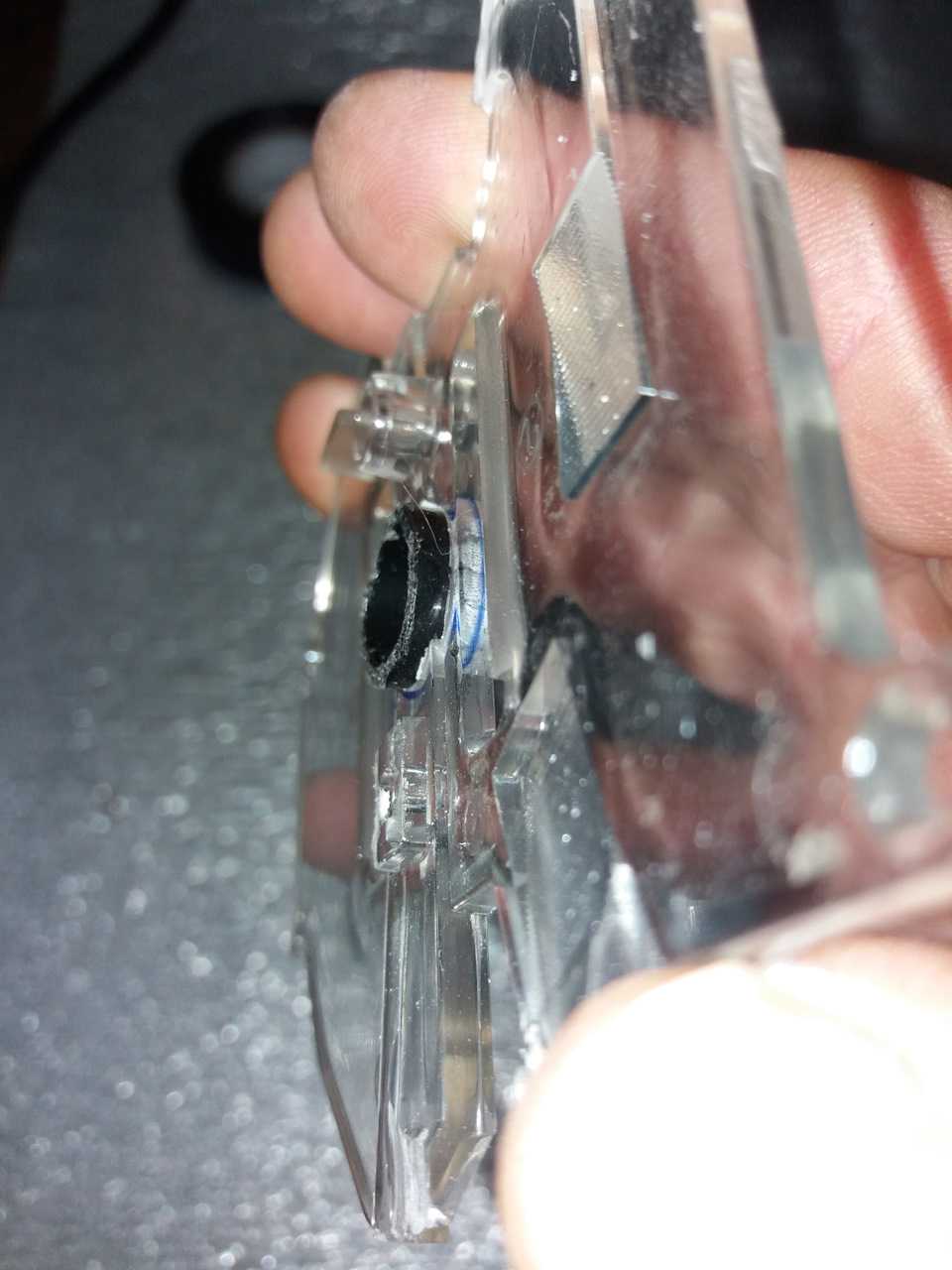

У даному випадку зафарбувати чорним маркером торець отвору мало.Думаю по фото все зрозуміло Шкали будуть такі:Замовляв собі, алетак поки що і не встановив. Подарував куму, собі ще замовлю.
Переніс на нові шкали позначки для стрілок і встановив шкали.
Зібрано, можна тестувати.
Бо машина майбутнього господаря цієї приладки в іншому населеномупункті то для тесту встановив і кілька днів насолоджувався нею насвоєму авто.
Все перевірено, приїхав господар приладки і ми швиденько їївстановили замість старої приладки, що тимчасово стояв у нього.
Остаточний вигляд.
Ну й природно зняли БУП та встановили туди теж плату підсвічування.Плати з плавним розпалюванням та плата підсвічування БУПуправляється від плати підсвічування приладової панелі.
Розібрали БУП, прибрали розсіювач та встановили платупідсвічування.
Закріпили термоклеєм та зібрали БУП у зворотній послідовності.
БУП на місці, все працює.
Трохи відео результату роботи.
На довершення всього цього рукоблуддя встановили куму ще й "розумнесвітло" від seregab
Це власне "ввічливе світло" з можливістю регулювання паузи затримкина виключення.
Ось такий, не побоюся цього слова, заводський інсталяційний набір.Трохи повозилися з підключенням і все готово. Щоб скло плафонакраще замикалося вирішили трохи підрізати куточки плати. Плафонвітчизняний, не оригінальний тому скло більш матове. > Ось таківидалися вихідні. Кум залишився дуже задоволеним і поїхав додому насвоїй "тюнінгованій" Лані.
Чому тюнінгованою.
Так тому що ми йому ще й чіп від bamperdima нещодавнопоставили.
На цьому все
< Любіть свої машинки та й себе теж і даруйте собі маленькірадості.
