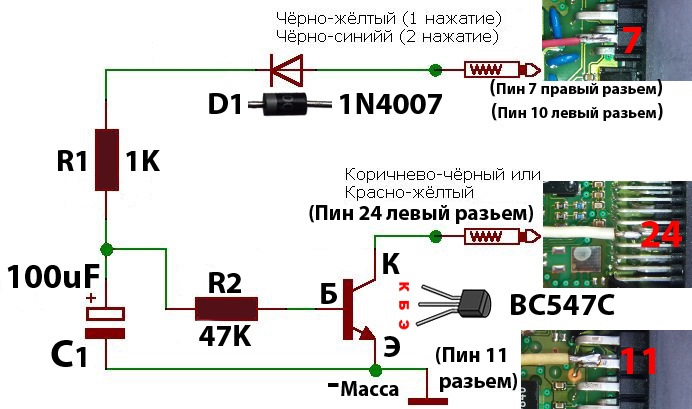

набираємо потрібні елементи, тільки конденсатор взяв 220 мкФ*50

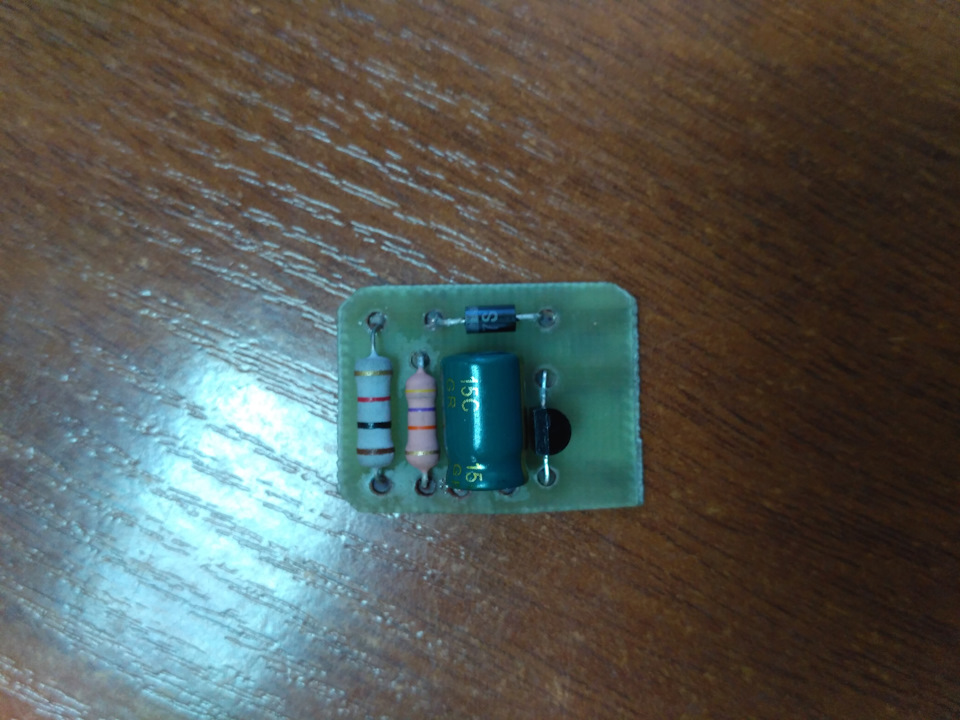

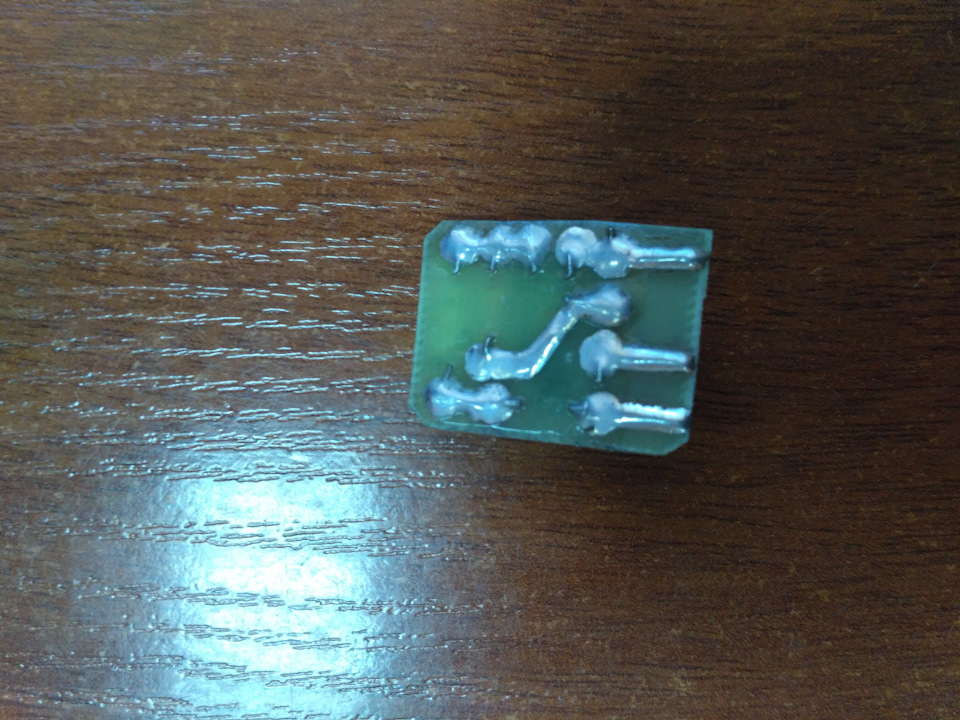

Після виготовлення вийшла ось така хустка
<

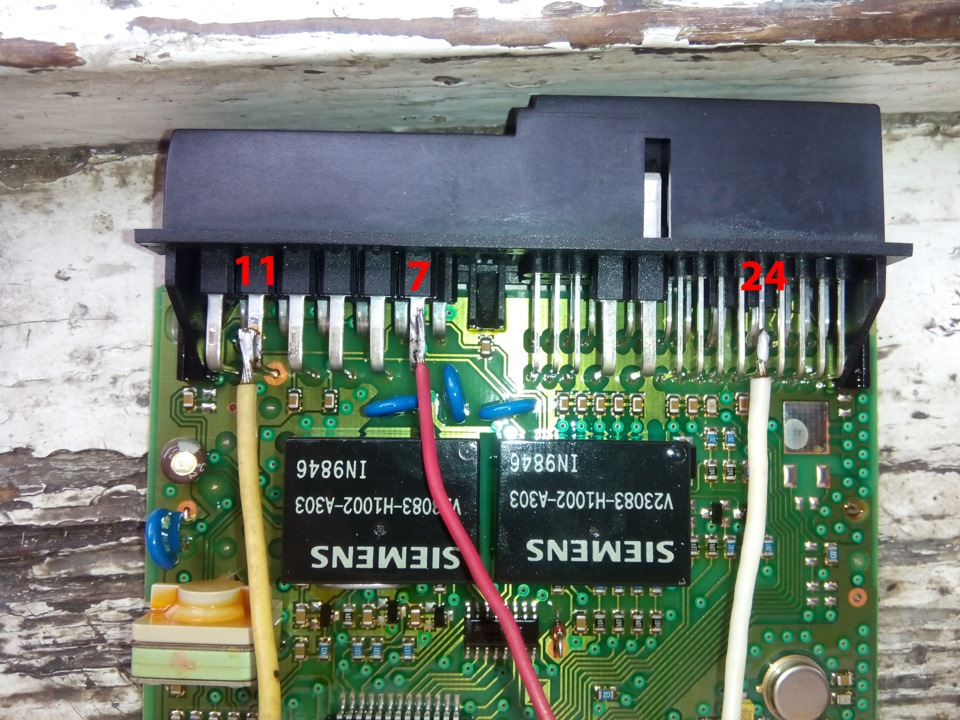

Знайшов ось таку фотографію, куди що підключати

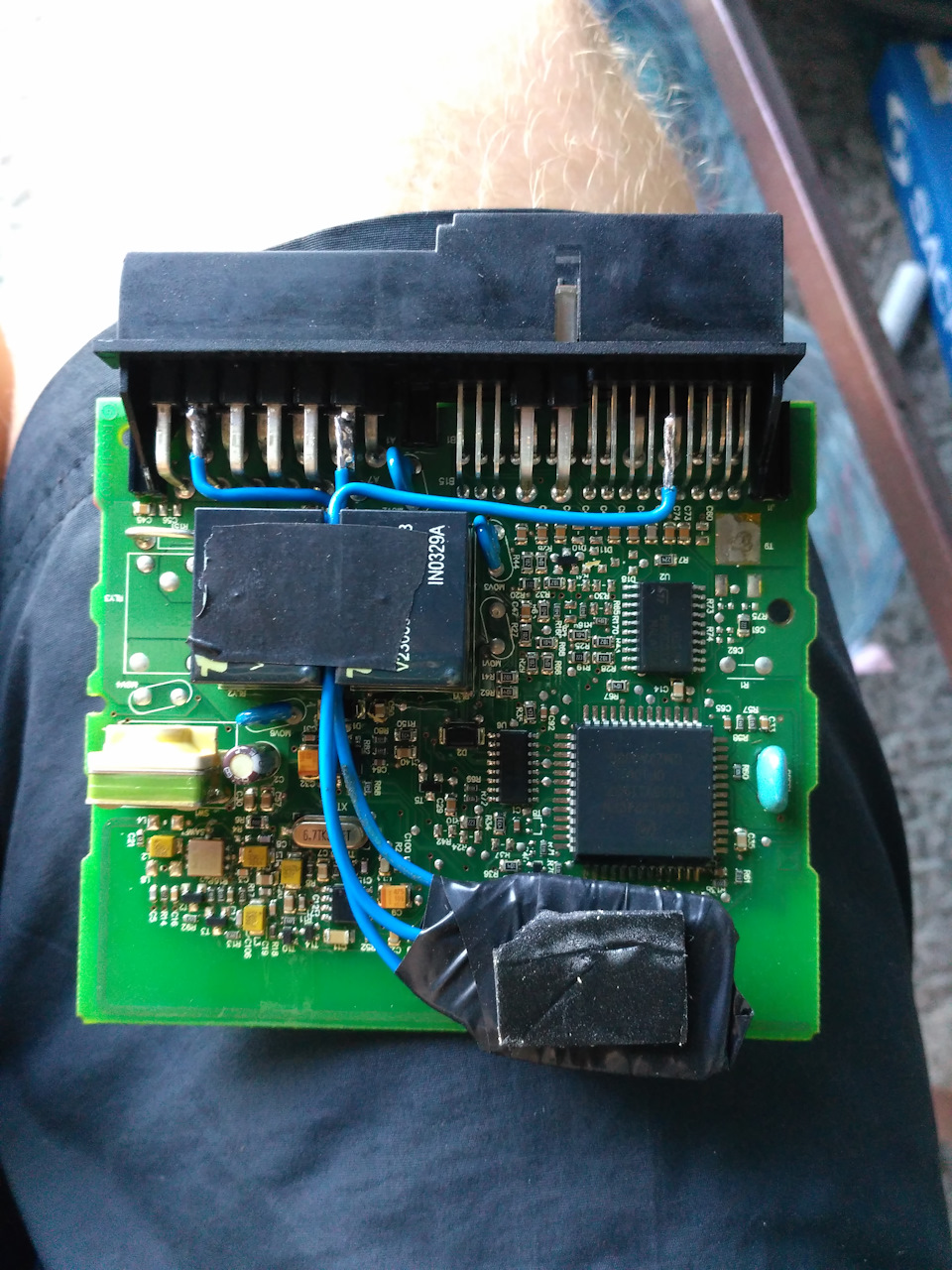

У мене ж все виглядало ось так
Після Складання і підключення проганяємо кілька разів вікна вгорувниз, щоб при відпусканні кнопки воно саме доходило до крайньогостановища і після насолоджуємося як вікна самі закриваються Можназвичайно пустити живлення на плату через реле, щоб вікна доводилисятільки коли немає ключа в замку запалювання, але у мене на цепросто не було часу. Керувався статтею https://megadriver.org
