Як прибрати синхронне включення стельових плафонів у салоні вагона

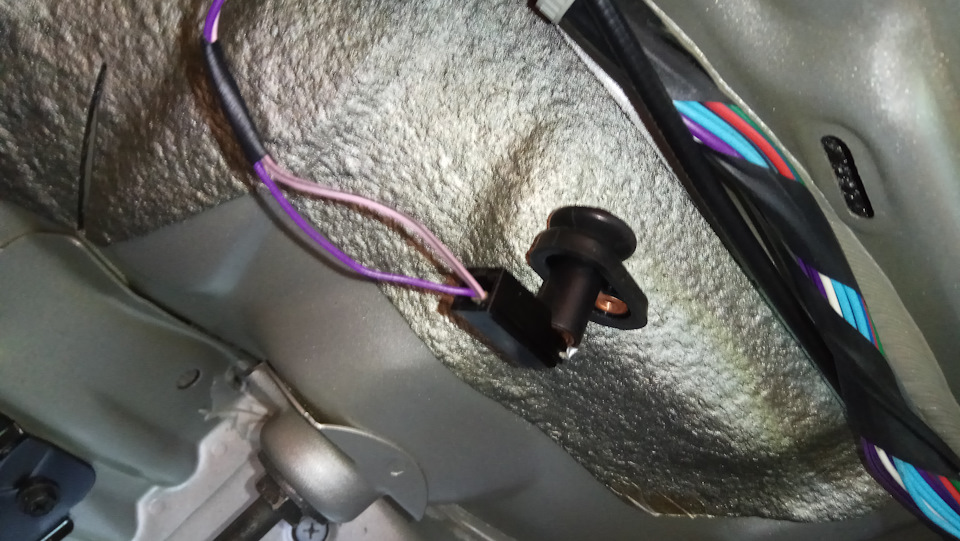

Мені вже давно не давало спокою синхронне включення стельовихплафонів у салоні мого вагона. Відчиняєш будь-які бічні двері —загоряється центральний плафон і плафон підсвічування багажникаразом, хоча в багажник я не лізу. Двері (багажника) — спалахуєзнову плафон підсвічування багажника разом з центральним плафоном, хоча я в салон не лізу.Чому інженери GM так зробили менінезрозуміло і користуватися так незручно. Розв'язати це завданнявиявилося дуже легко.На кінцівці задніх лівих дверей вагонасходяться два дроти — фіолетовий і рожевий з чорною смужкою.Останній і відповідає за роботу плафона підсвічуваннябагажника.
Акуратно обрізаємо рожевий з чорним провід біля самої клеми іізолюємо. Далі цей же провід йде вздовж лівого порога повз роз'ємС202 на стельовий джгут проводів Біля С202 потрібно підключити доцього рожевого з чорним дротом додатковий висновок і вивести йогона клему 36 роз'єму С202 (контрольна лампа відкр.). Багажника).Саму клему потрібно додати до роз'єму, т.К. Її там просто нема. Нуі на приладку допаяти відповідний світлодіод на індикаціювідкритого багажника - в приладку вагона там не впаяний світлодіод.У кого стоїть додаткова сигналка, то ще потрібно підключитися відклеми 36 роз'єму С202 на провід контролю відкриття багажника всигналці.
Після цих доробок освітлення в салоні стало працювати цілкомлогічно:відчиняєш двері — горить центральний плафон, відкриваєшбагажник — горить світло в багажнику та відповідний індикатор наприладці.






Коментарі15
Нічого паяти не треба. У приладовій панелі просто вставляєте патрон з лампою на проти індикатора відкритого багажника і все. Посадковий отвір у платі під патрон заліплено стрічкою. врятувало. Малий недозакрив багажник, їжу і дивлюся індикатор горить....
У тебе старого зразка щиток(на лампах), нового на діодах
Ось давно чекав подібну статтю ... Тільки мені здається я так не зможу в 202 вставити клему, і підпаяти світлодіод. Думаю як інакше все, простіше зробити. Як надумаю до кінця напишу)))
Круто, дякую. Додав до закладок
Вітаю потрібне доопрацювання в закладки на майбутнє
Тож так зроблю днями, давно вже збираюся!
Я (в тому числі) йому їжу для роботи надіслав
Року 2 вже, як мені пам'ятається))
Зараз точно - у вихідні салон розбираю, проводку перекладаю. ;-)
Відпустка?
Довгі вихідні.
Ех, а я ніяк заднім і гальмами не займуся. Треба ще задні пружинки замінити, обидва стабілізатори. Грм, а то старий ролик так і стоїть.
Повернуся з відпустки і треба буде зайнятися, тому робота плафонів мене не влаштовує.
А я просто встромив маленький вимикач у заднього плафона на переривання. Тепер коли треба підсвітити багажник-включаю, а так у 99% випадків він вимкнений.
Прикольно!я раніше не звертав уваги!))точніше не зациклювався)
