Як подружити оригінальні кнопки обігріву сидінь Лачетті з блоком Емеля УК1

Оскільки маю позитивний досвід експлуатації підігріву сидінь ЄмеляУК-1 на Ланосі протягом майже п'яти років, то після придбанняЛачетті прикупив знову такий же комплект обігріву. Завдання стоялонепросте - підключити оригінальні кнопки обігріву до електронногоблоку кнопок Ємелі УК-1 із збереженням всіх режимів роботи імаксимально забезпечити пристойний естетичний вигляд усієїконструкції без «колгоспу».Уся робота з підбору компонентів таваріантів їх монтажу зайняла майже тиждень по кілька годин надень.В результаті поставлене завдання було виконано.Я отримавелектронний блок управління обігрівами з усіма режимами КК-1 набазі оригінальних кнопок Лачетті.
Порядок робіт

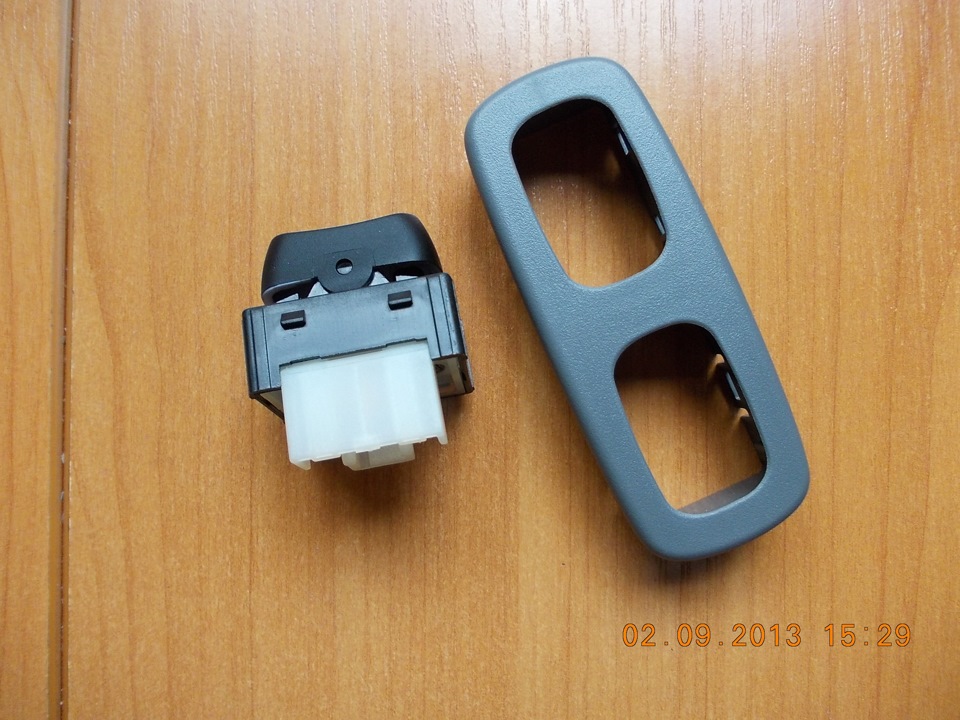

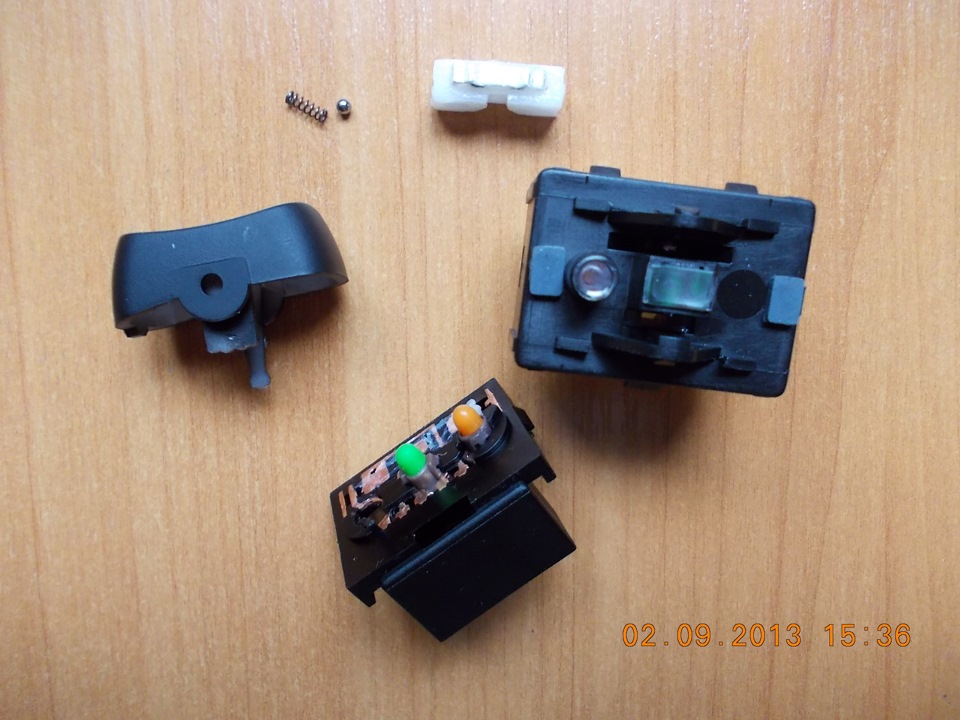

1.Розбираємо оригінальні кнопки Лачетті З усіх деталей кнопокзалишаємо тільки верхню частину з кнопкою.Нижню частину кнопки зконтактами, лампочки, світловоди тощо все знімаємо.Порядокрозбирання вже описувався в цій темі.

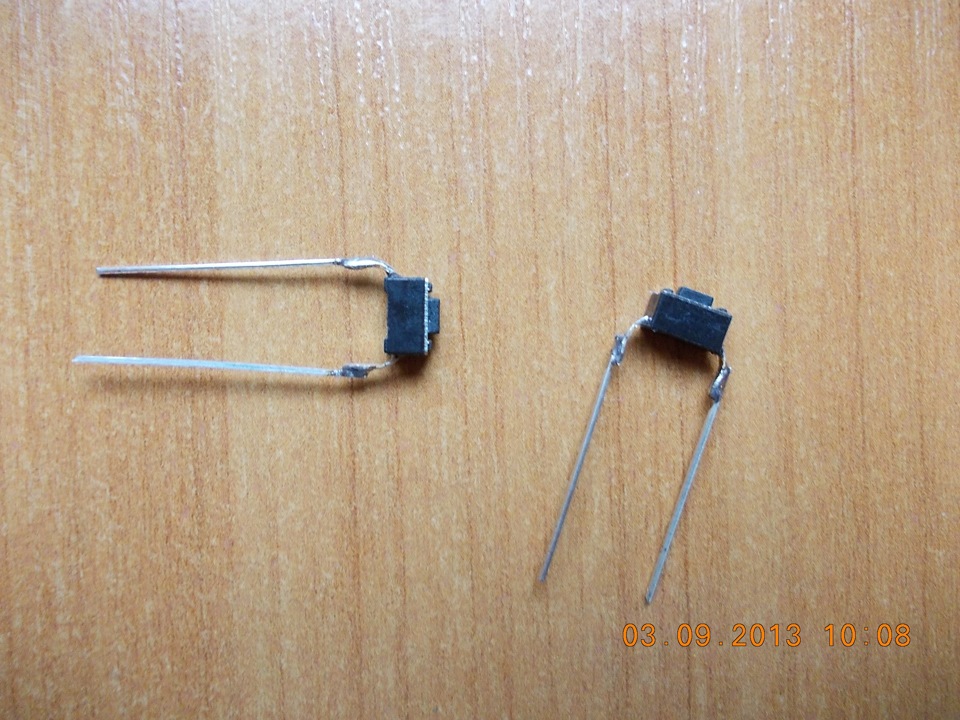

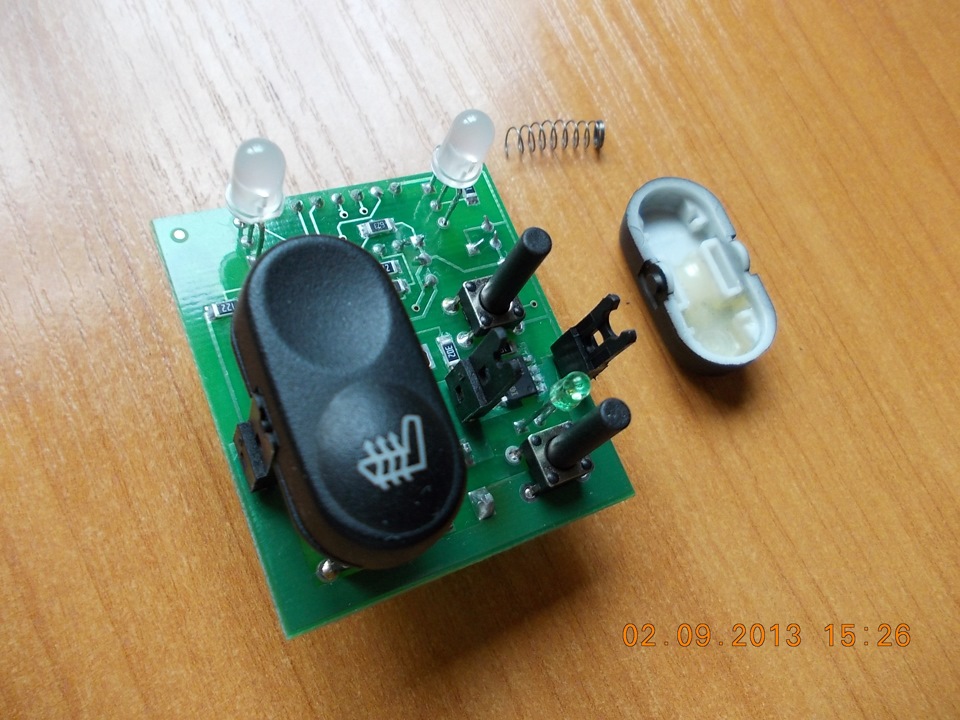

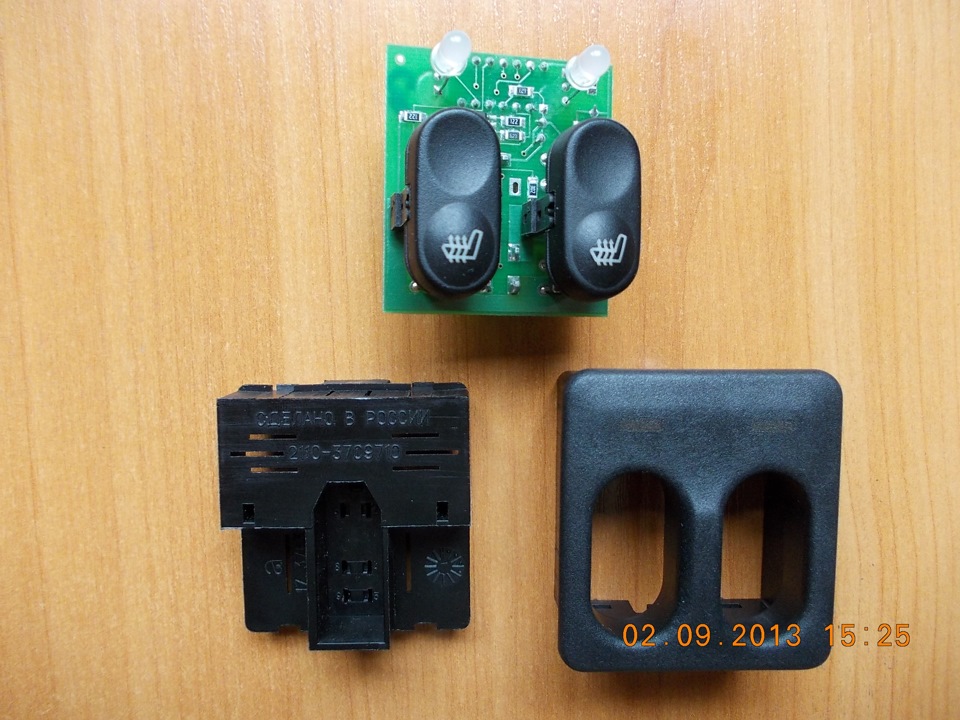

2.Далі розбираємо блок управління Ємелі. Випаюємо з ньогосвітлодіоди (я їх просто викусив, так простіше і швидше), випаюємоконтакти підключення до колодки, знімаємо кнопки та їх стійки..Купуємо на радіоринку мікровимикачі, трохи подовжуємо їх висновки.Свердлимо отвори для цих висновків на основі клавіші оригінальноїкнопки і вставляємо в них виводами мікровимикачі. Для надійності яще й приклеїв мікровимикачі суперклеєм. Вони ідеально стають намісця гумових упорів клавіші. 4. Так як я не володію технологієювиготовлення друкованих плат, то просто прикупив на радіоринкумакетну плату і вирізав з неї шматочок потрібного розміру. Вставивусередину основи клавіші. На ньому розпаюємо наші мікровимикачі тасвітлодіоди – сигнальний двоколірний та підсвічування зелений. Я нестав перепаювати їх з блоку КК, а просто купив і впаяв нові, такбуло простіше і швидше. 5. Далі спилюємо один бік клавішісиметрично інший, щоб клавіша працювала в обидві сторони. Ставимоклавішу на місце, перевіряємо чіткість роботи мікровимикачів. 6.Потім з'єднуємо гнучкими провідниками всі виносні елементи на нашіймакетній платі (світлодіоди та мікровимикачі) з точками паяння наплаті блоку КК-1. До висновків підключення живлення припаює проводиз роз'ємом. Вся плата КК поміщається в термоусадку, джгути проводівізолюються. 7. Отримуємо електронний блок управління на виноснійплаті з оригінальними кнопками Лачетті. Усі режими роботи тафункції блоку збережені. Сам блок кріпиться під консоллю ручникапоруч із кнопками.Самі нагрівальні елементи у мене стоять підчохлами сидінь. Наклеїв нагрівачі на щільну тканину і по кутахпришив до чохлів зі зворотного боку. Просто і зрозуміло.
Робота непроста і копітка, але вона того варта.
