Камера будівлі, установка

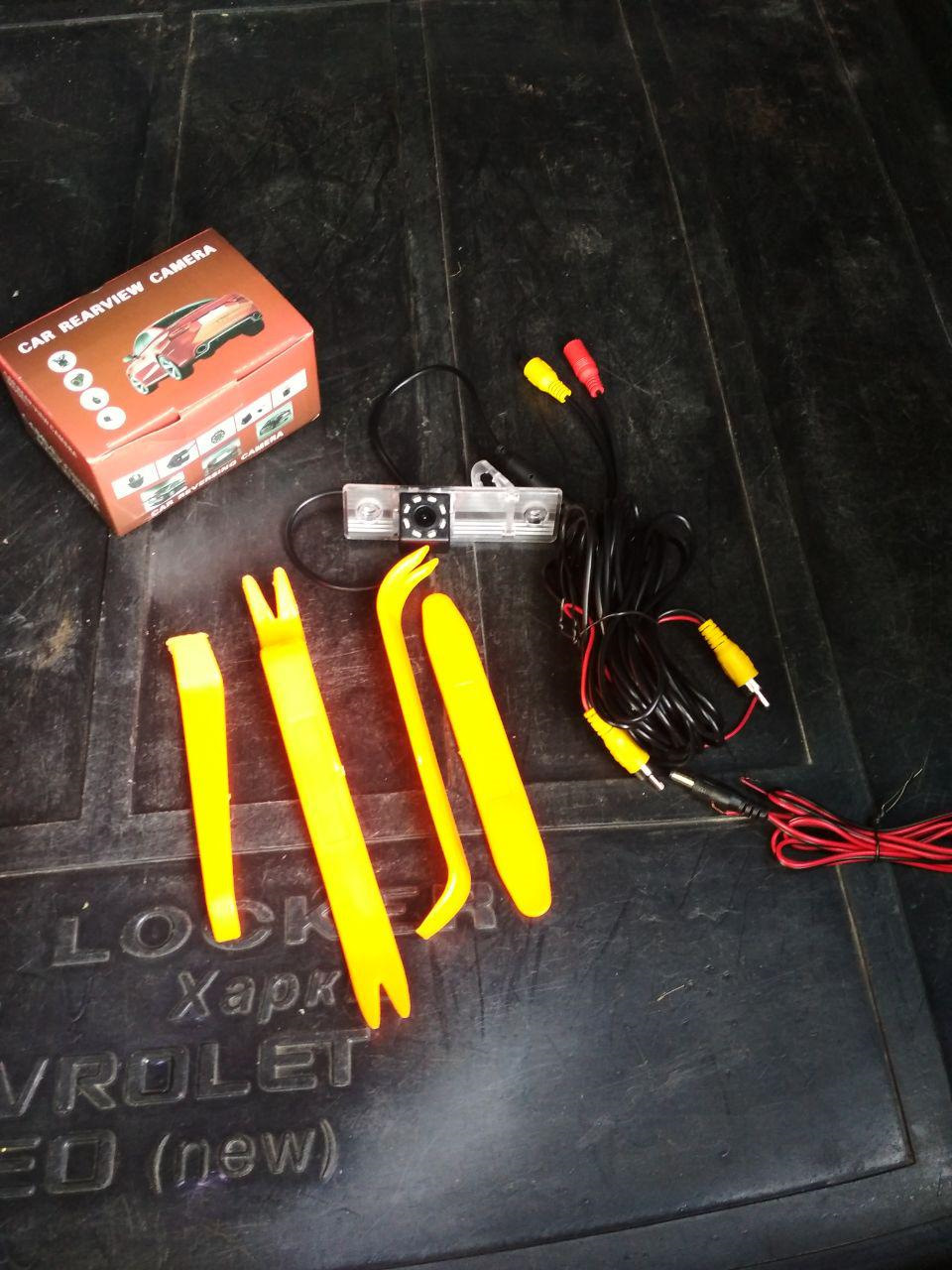

Всім привіт, ще 21 числа разом з ELM-кою до мене так само прийшлакамера зоряного вигляду, замовляв тут У той же день побігперевіряти, що і як. З підключенням в принципі все елементарно, йдекамера, від неї два виходи, один жовтий це відео вихід (так званийтюльпан) і червоний це живлення самої камери.Так само з камерою йдедва дроти, один метровий живлення, червоний і чорний і 6 метровийкабель відеовиходу з двома тюльпанами по краях, і додатковимпроводком (плюсом) По підключенню, тюльпан підключаєш до тюльпануна камері, роз'єм живлення до живлення камери. До ньогопідключаємо, сам плюс від камери і ще плюс від відеовиходу, виходить від самої камери нам необхідно підключити два дроти на +ЗХ.І на мінус ЗХ, (два чорні дроти) підключаємо мінусовий провідвід камери.

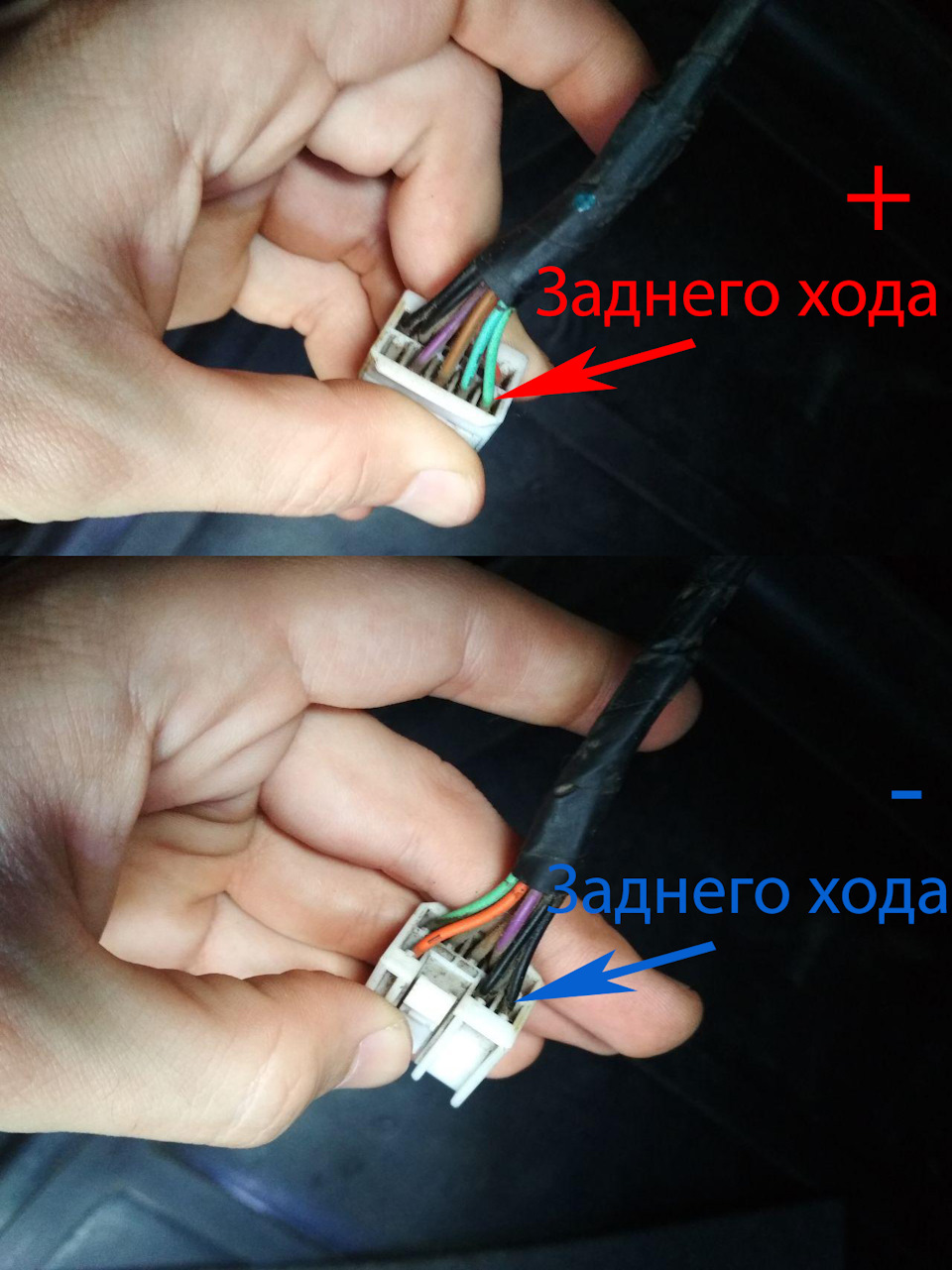

фішка заднього ліхтаря

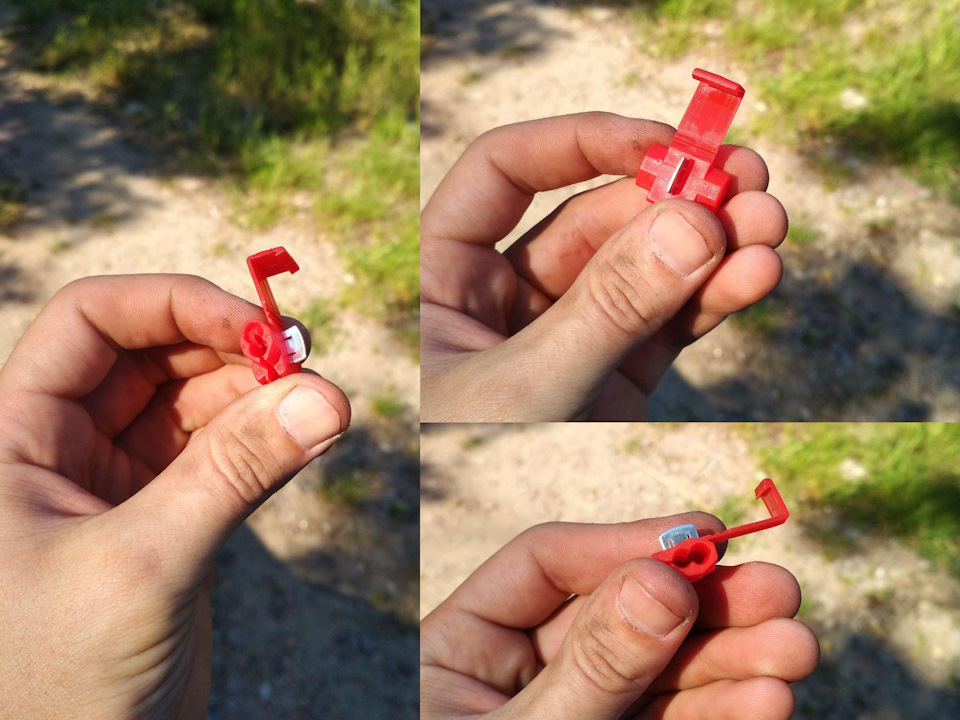

По скільки в гаражі світла немає, і паяльник включити не куди, буликуплені в епіцентрі ось такі затискачі (продаються по 3 шт близько6грн)

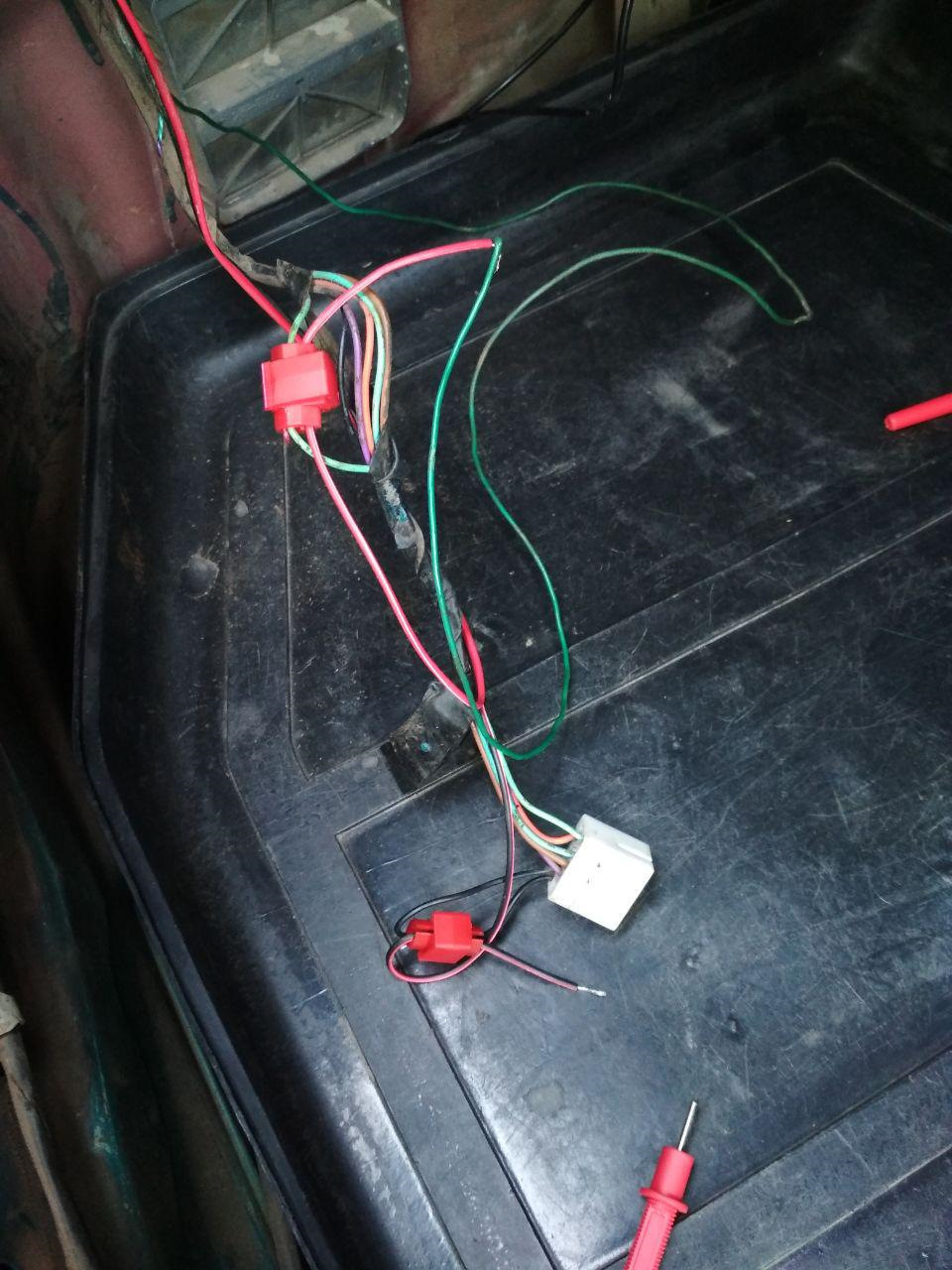

затискачі для врізання у провід
були сумніви щодо їхньої працездатності, але все вийшло дуже добре.камеру через те, що чекав лопатки для розбирання пластику, якіприйшли до мене 30 05, і лопатки просто супер, допомогли легкознімати кліпси з обшивки багажника.

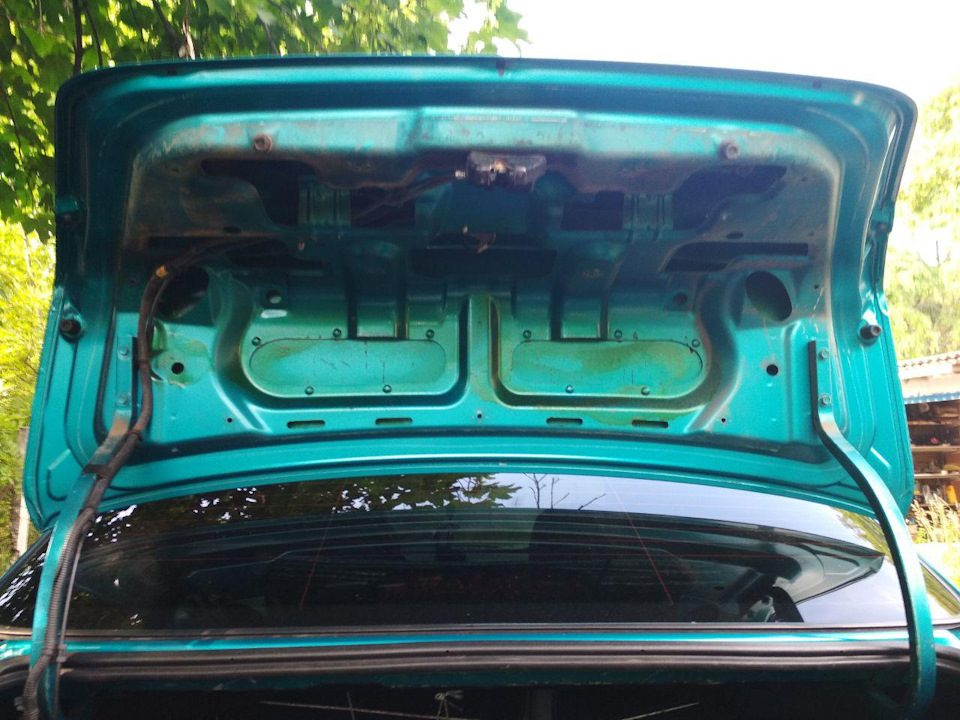

Далі потрібно зняти пластикову накладку в якій і знаходятьсяплафони підсвічування номерного знака, вона тримається на 4 гайкахта 4 болтах

> Зняв накладку

і першим що я зрозумів що лампочка з патроном підсвічування номеране влазить у новий плафон, просто впирається в корпус камери

> не влазить
Загалом я зняв всю накладку з проводами і пішов з нею додому. Вдоманаждачним папером, стер доти поки не влізло, приблизно 1-2 мм. Щобвирішити проблему з лампочкою, вирішив обмотати рідний патронізолентою і впхнути в посадкове гніздо камери. (сфотати забув, алеколгосп дикий). Далі щоб світло все-таки падало на номер, сколгоспив відбивач з харчової фольги, вийшло яскравіше так яклампочка стала світити вниз 3 діодами замість двох.
колгосп, але дуже хотів поставити камеру
Прорізар у різиці прорізай щоб кабель камери проліз у багажник
Так само подовжив провід + відеовиходу і кабель живлення (+ і -)камери, припоявши по 1м дроти.
Наступного дня пішов усе ставити. Поскільки гофри у мене булонебагато, вийшло лише провести кабелю поряд з рідною гофрою татросиком
колгосп продовжується
Провід в районі петлі проводив через трубочку (оскільки гофри небуло вже)
ось таке переплетення вийшло, але закривається норм ненатягується

Провід відеовиходу з + потягнув в салон через отвір

Що б прокласти кабель, знімав пластикові накладки на пороги (фоталале поспішав і всі фото змащені) загалом вивів кабель до магнітола.Магнітола у мене CYCLON MP-7023 HD Тюльпан вставляємо в роз'єм CAM, а ось додатковий + нам потрібно підключити в колодку контакт №9
І все підключаємо роз'єм заднього ліхтаря і все збираємо.
Камера на місці і працює тоді коли я включаю ЗХ

Ось приклади як налаштовані смуги

Результатом задоволений, хоч і колгоспив.
< /
