Пересвіт приладів з новими індикаторами

Все привіт!
Процес проLediдизації рухається. Раніше писав про пересвіт блокууправління кондиціонером.
Тепер черга прийшла і приладки. Шкали вже давно замовив іодержав.

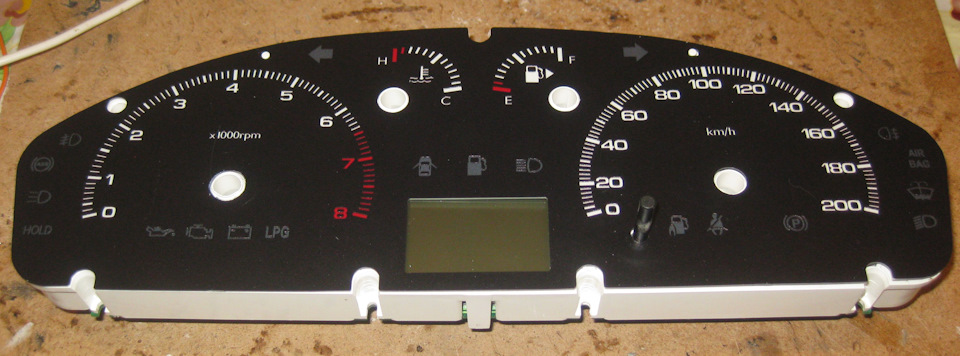

Шкали

Залишилося тільки реалізувати задумане.
Ну а далі вся справа рук і паяльника.
Діоди 3528 зелені замінив на 1206 білі.

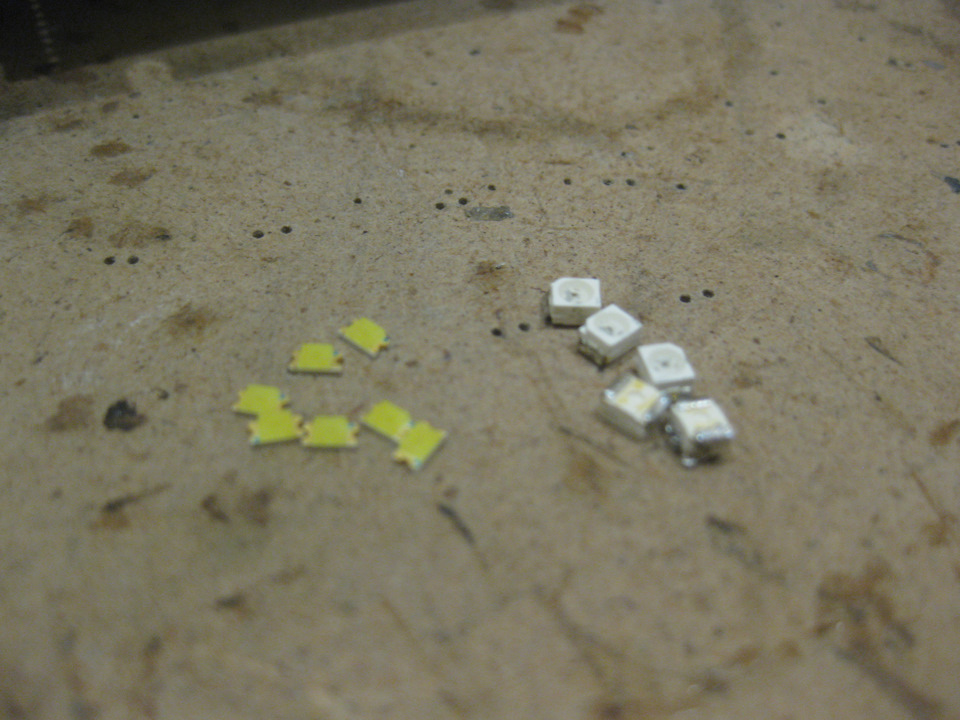

Діоди для підсвічування нові та старі.

Перевірка

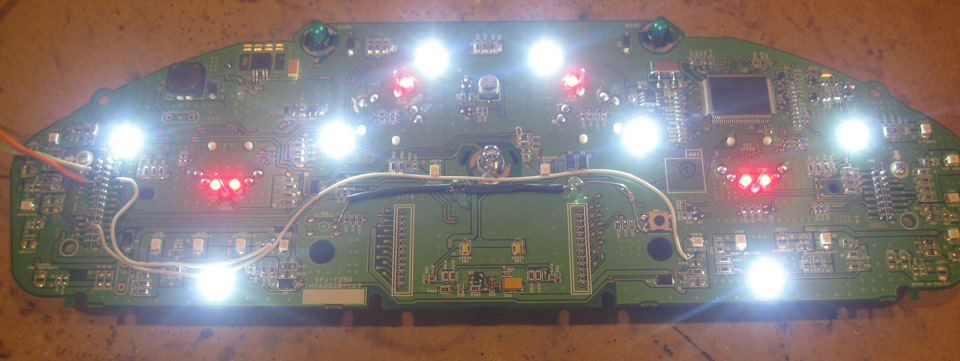

Нове підсвічування

На екран теж білі впаяв.
Хочу ще інверсію зробити, але поки не ризикнув.
/>
Впаяв діоди для індикації і вивів все на вільні піни роз'ємуприладки:
— ДХО, на майбутнє — управління "-" на A3;
— Низький рівень води в омивачі - управління "-" на B12;
- LPG - "+" - A18, "-" - A28;
- Мало газу - "+" - A4, "- - А25;

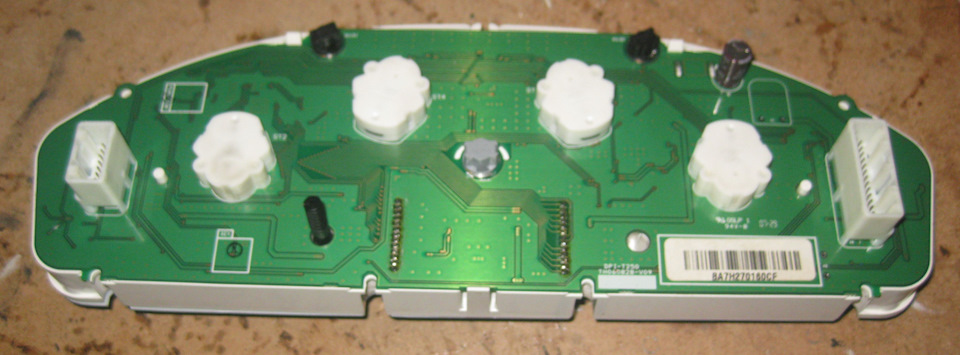

Всі дроти всередині і нічого зайвого

Тепер залишається тільки підвести все до роз'єму.

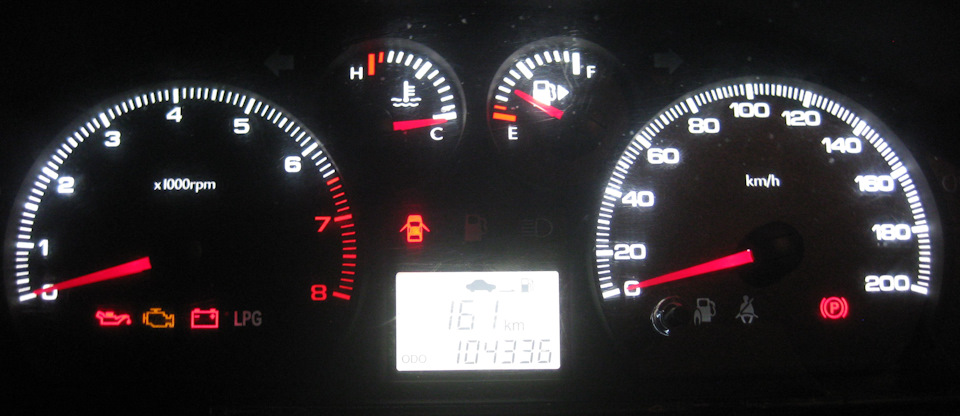

А підсвічування в роботі ось:

Красунь
Відмінно видно і навіть вдень. А в темряві не ріже очей.Підписуйтесь, робіть репост, ставте лайки. Теж таке хочете? Всіпитання на личку.
