Встановив відключення подушки. Застосовується тим, у кого звичайнастеля (без премуїм світла).
Прагнув до мінімального бюджету.

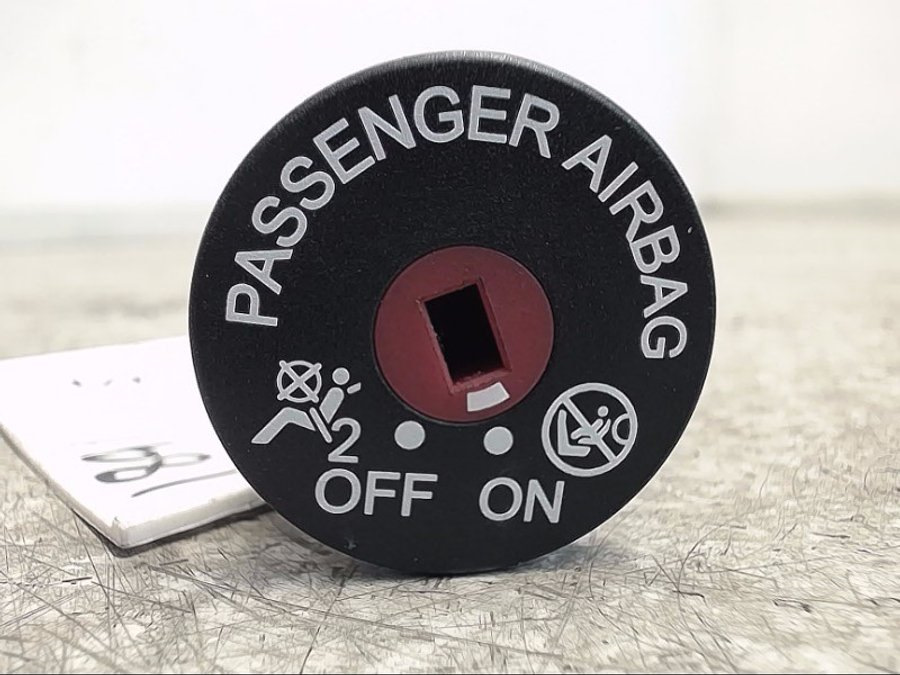

> перемикач 1796337. Ставиться в бардачок:- зняти бічну накладкуторпедо (права сторона) - там роз'єм - відкрити бардачок і вирізатиотвір під вимикач (там все розмічено, штатний отвір)
Далі можна або купити індикатор (до речі, продається :))

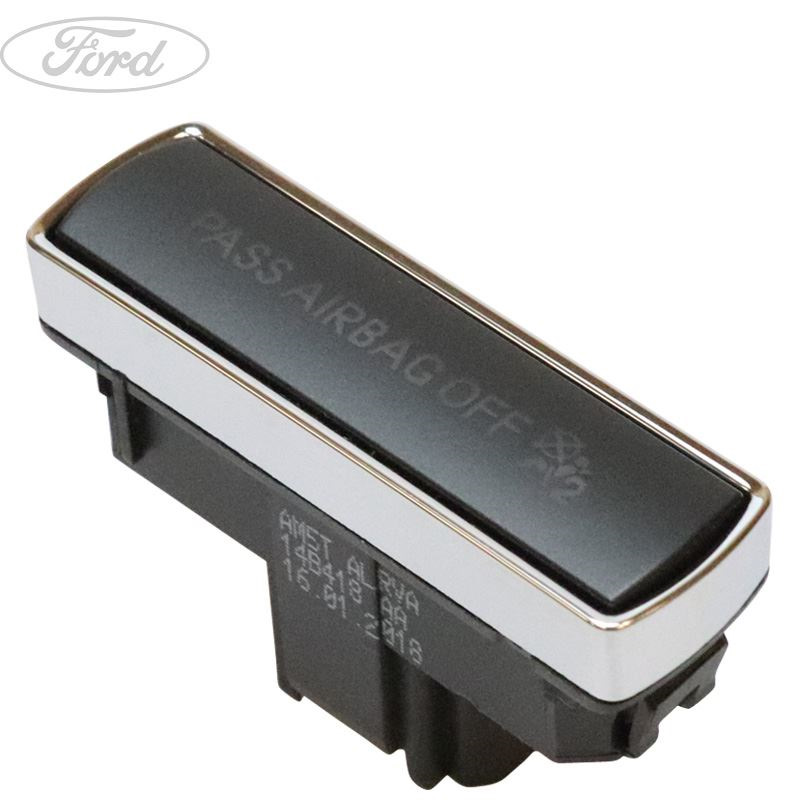

Індикатор 1697037
І вставити в стельову панель по штату (врізати панель у стелю, якщонема)

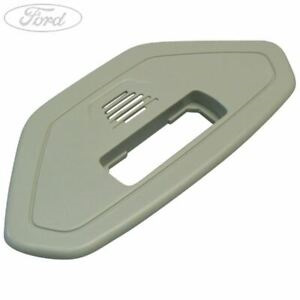

панель 1790601 (встановлюється з рамкою 5169987)
Або піти дешевшим, але колгоспним шляхом.Спаяти схему самому.

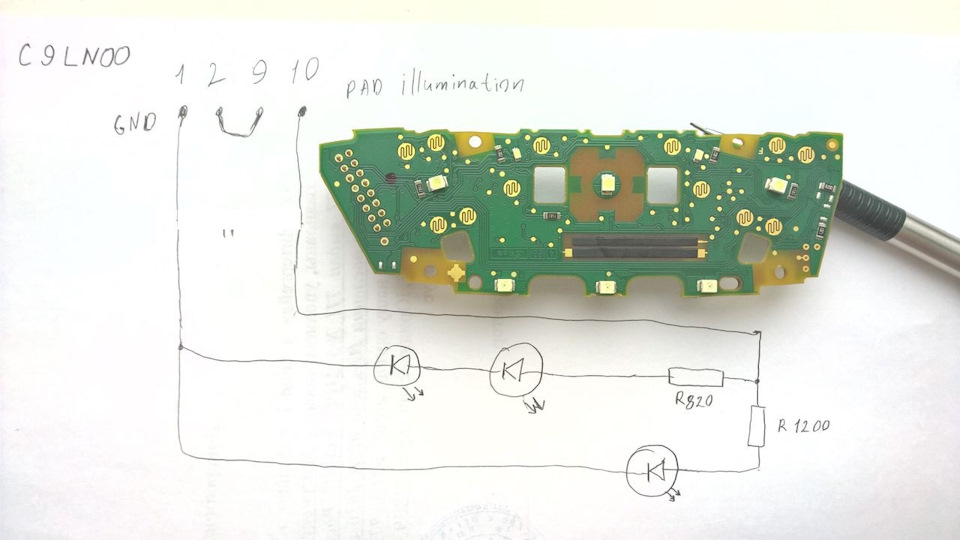

Схема. ffclub.ru/post/18153860/) і трохи змінена, щоб працювала (прибраний конденсатор)

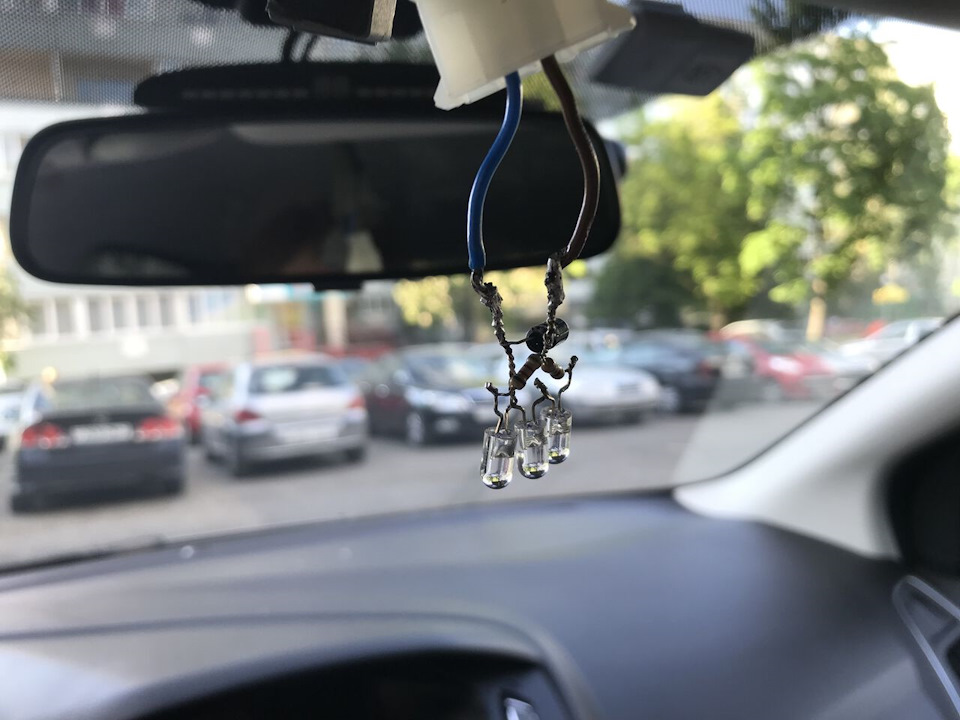

Проміжний результат (тут ще з конденсатором)
І все це якимось чином впровадити в стельову панель (якщо нема, тодоведеться купити і врізати)
панель 1775922 (встановлюється з рамкою 5169987)
Фінальним кроком прописати вимикач (#90 у конфігурації, здається)< br>
Коментарі6
добрий день. скажіть, працює цей варіант з 3х діодів і 2х резисторів? на приборці / бк помилки не вилазять по подушках?
Працює до цього дня, помилок нема. А індикатор у мене десь лежить... Полінувався ставити
Штатний на фф3?Я б купив, якщо поштою відправите по передоплаті) правда хз як, якщо ви в Україні. А там важливо щоб номінали чітко як вказані були? Ом паралельно якщо вірити схемі з ff клубу) буде працювати чи не буде?
Якщо чесно, не знаю про номінали. Я зробив як на схемі. Тільки прибрав конденсатор. Про відправку — не думаю, що є сенс. Відправка вийде дорожче за золото))
ясно. подивився розрахунок ffclub.ru/topic/316420/jump_60/ тут виходить світлодіоди на напругу 3 В? Там за розрахунком виходить через 1 діод струм 7,6 мА і падіння напруга около3 В на кожному діоді, тобто по Ідеї всю цю схему можна замінити на один...
У мене звичайні вивідні світлодіоди. робоча напруга червоних світлодіодів зазвичай менше 3в (2-2.2)
