Початок і теорія була тутhttps://megadriver.org/p133832-prakticni-notatki-castina-2-lift-zovnisnix-dzerkal-xc60

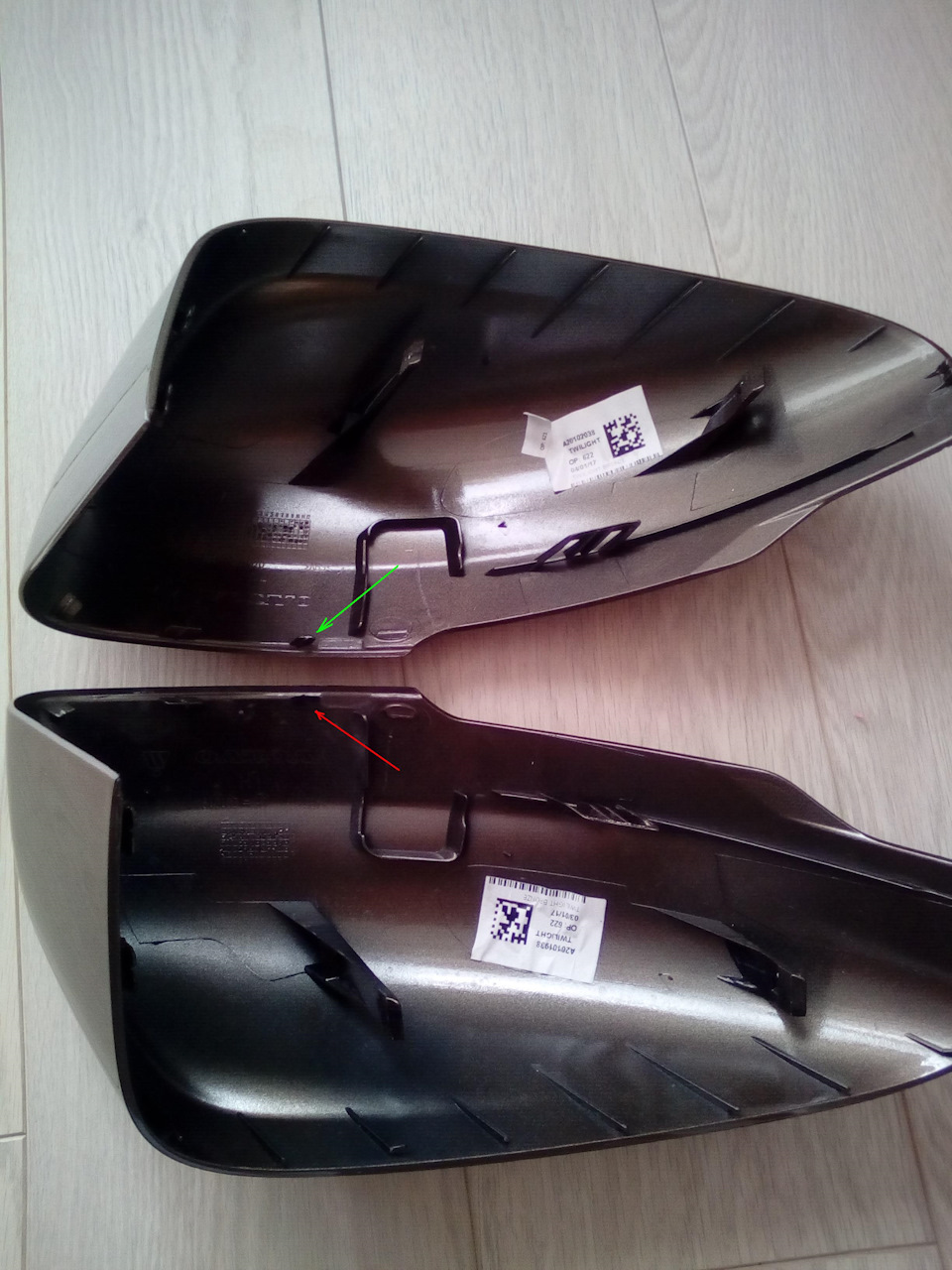

Тепер практика для реалізації знадобиться дві ліфт кришкидзеркал, в яких потрібно
зрізати по одній маленькій напрямній :

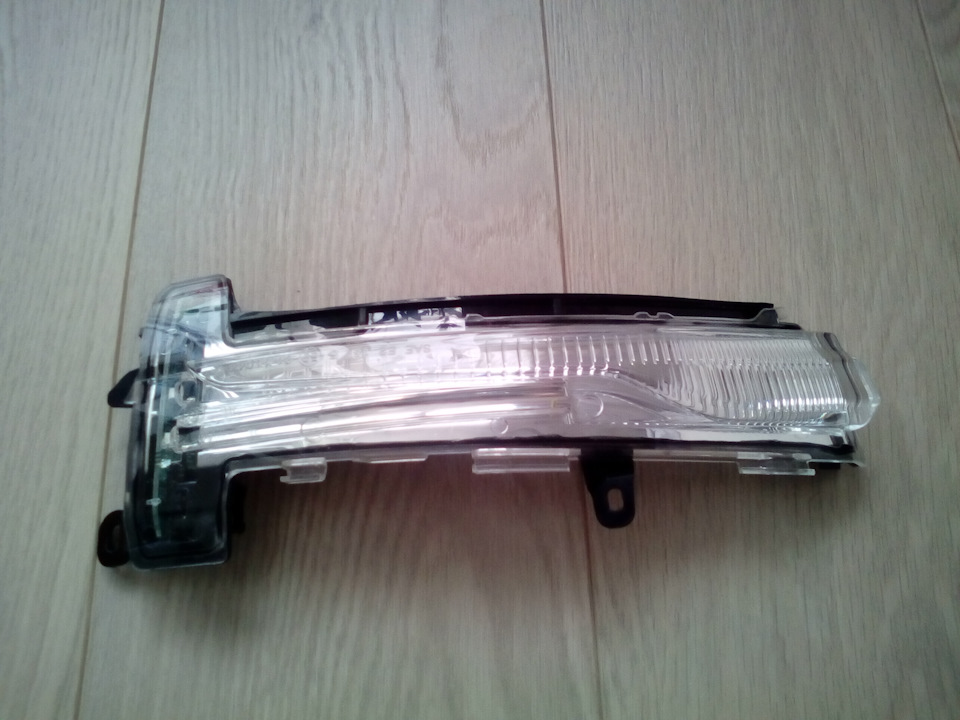

два ліфт повторювача, роз'єм або 2 піна для підключення (укого як з фантазією)

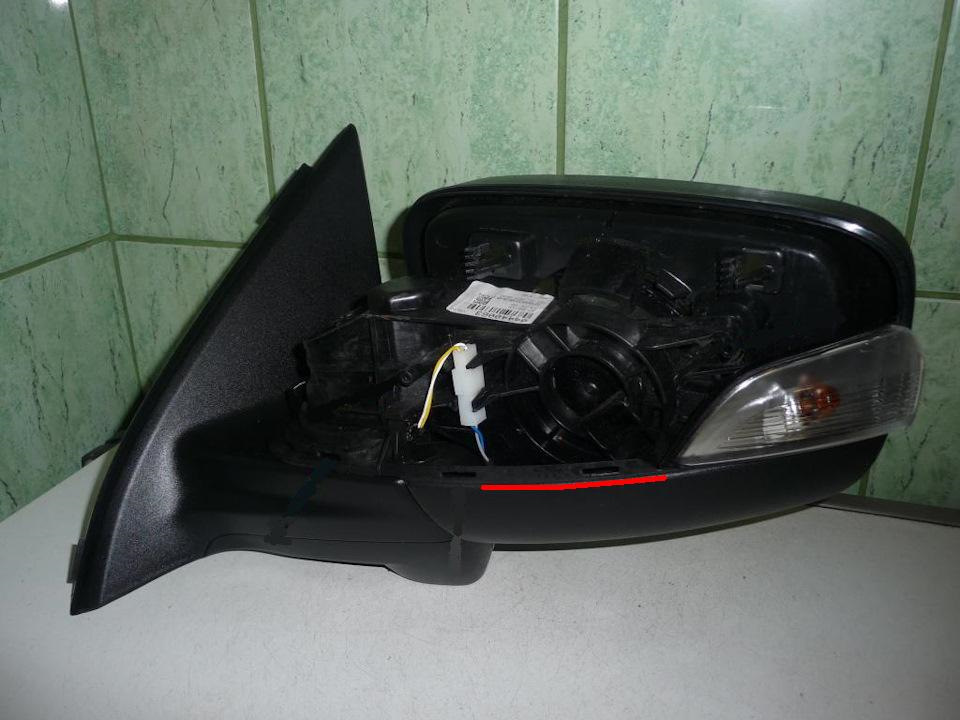

І все! Для встановлення потрібно на корпусі зрізати "бортик" по довжині повторювача
Вставити на своє місце повторювач, підключити до контактів ізафіксувати кришку!
Сам повторювач можна взагалі не прикручувати як і до ліфтового.Віндуже надійно сідає в конструкції дзеркала.Можна закріпити верхнєвушко, там є місце кріплення, бокового може і не бути.
От власне економія в десяток тис.Рублів що б не міняти все взборі))
Все можна зробити за 20 хвилин! >
==============================================================================

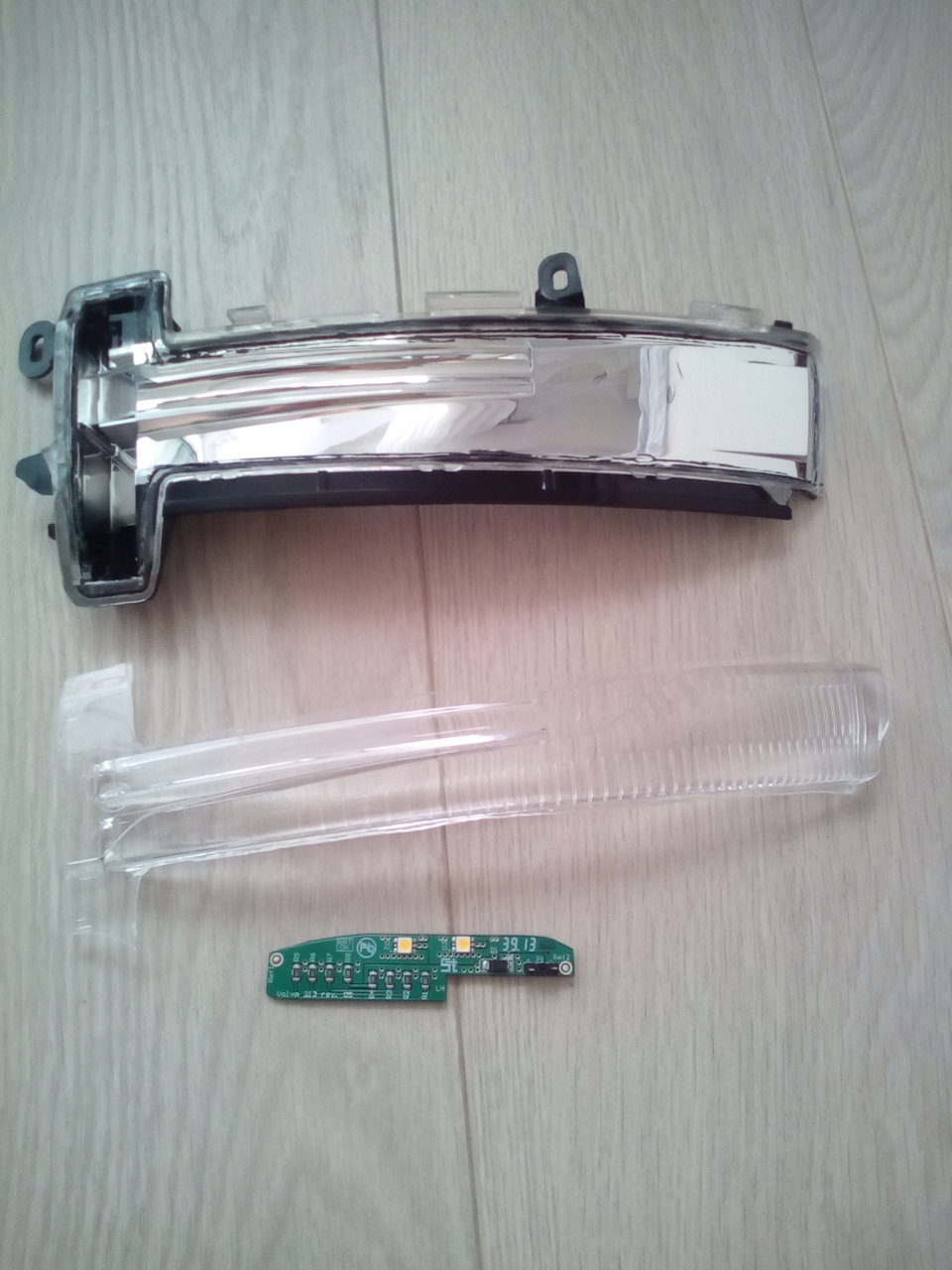

< /Розглянувши повторювач, мучили сумніви, там не куди "всунути"смугу з діодів, сам повторювач не порожнистий, він литий так яксвітло проводиться через нього, корпус повторювача дуже тонкий —поглибиться немає можливості. Плати динамічного повороту купив, вирішив таки розкривати

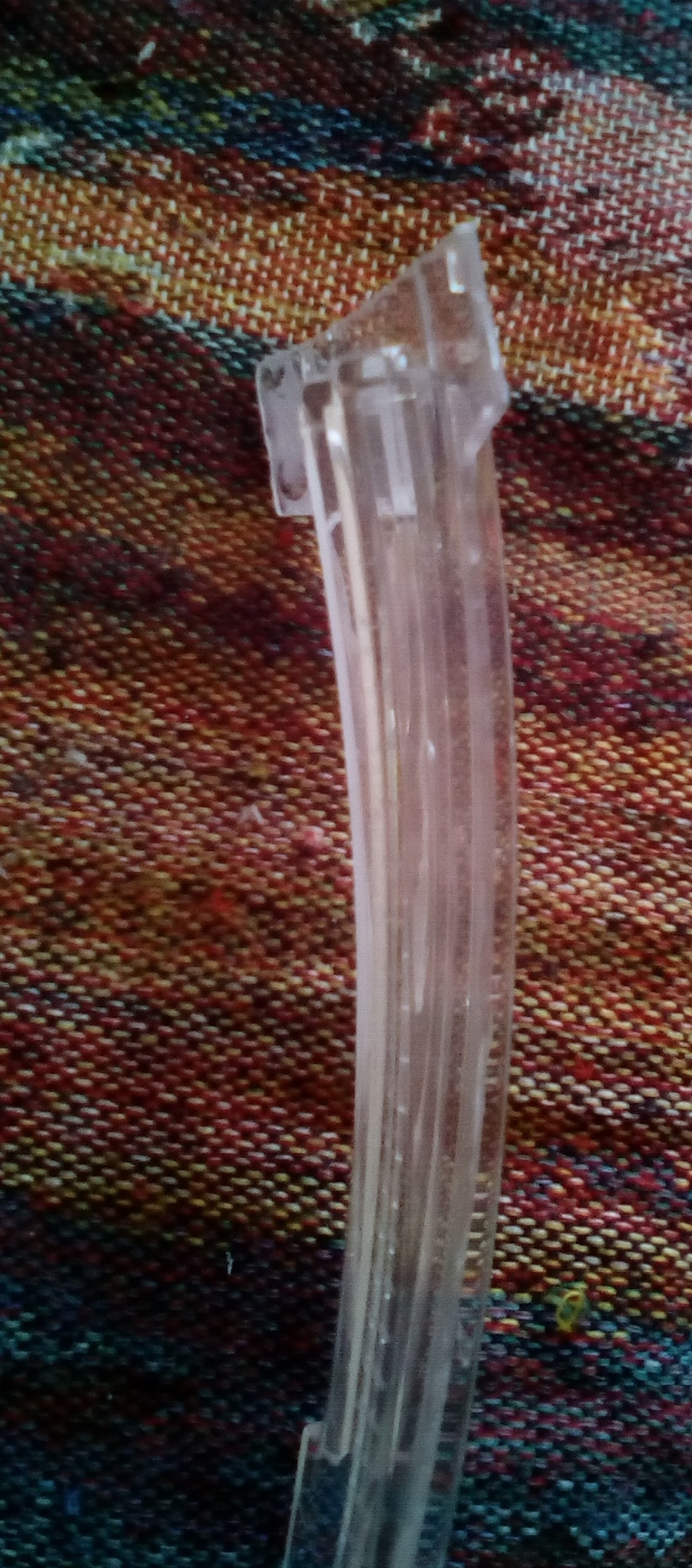

Між відбивачем і корпусом є зазор в 1 мм, нашвидкуруч накидав наоліті
розводку, витравлю, розшару до мінімуму а там будемо подивитися))
Можливо таки в повторювачі потрібно буде зсередини прибрати трохипластику. Ставити тепло білі + накрию жовтою плівкою внаслідоктого, що жовті на 30 ma світять досить слабко і відразу гріються, аось білий на 150 ma віддача в рази сильніша без нагріву)
PS Жахливої якості відео на макетці для розумію суті динамічногоповороту)))






Коментарі20
Гріти не намагайся, там немає герметика, пластик з'єднаний у розплавленому стані, так що просто корпус розплавиться. А ззаду можна спокійно розрізати і плату витягнути, потім на герметик. Але теж особливо немає сенсу, якщо самі світики померли - такі...
Швидше за все стабілізатор. На платі ліворуч від +. Далі все чисто. Розтин покаже.
Ну ось так - я різав по площині самого скла але там товщина 1 мм, перепробував багато способів склейки але поки надійного так і не підібрав. А розрізати по шву не вийде через кривизну поверхні зіткнення + дуже тонка товщина і корпуси і скла.
Спасибі! Так, зараз розглянув, що частина розсіювача залишилася на чорному корпусі. Гаразд, під заміну. А пацієнта розкриватимемо термофеном з контролером температури. Є ще варіант розкрити ззаду, щоб витягнути плату.
Купил - це про плати динамічного повторювача. Відокремити ні як, там гаряча пайка. Якщо на мийці залили водою - значить він пошкоджений, дивіться на авіто заміну, ціна 1500 ... 2000. У мене є внутрішні робочі плати, але корпус не склеїти ні як.
Як же Ви тоді їх збирали, якщо корпус не склеїте ні як? У Вас же на фото все окремо розсіювач, корпус з відбивачем та внутрішня плата. Невже Ви перебрали 5 варіантів і жодного разу не склеювали?
Добрий день! Підкажіть, як розібрати сам поворотник відокремити розсіювач від чорного корпусу. Потрібно почистити плату залили водою на мийці, перестав працювати діодний повторювач. І ще чи продаються окремо плати повторювача (у і написано - купив пл...
Номери деталей 39821914 Кришка ліва дзеркала Вольво ХС60 з 2014 року39821915 Кришка права дзеркала Вольво ХС60 з 2014 року31371878 60 рестайлінг
Єдине, самі обтічники шукати і фарбувати в колір кузова або R дизайн), якщо в старих вирізати під новий повторювач думаю колгосп буде
Як завжди геніально! біжить робити не буду, а ось просто оновити дзеркала на рестайлінг це із задоволенням)
У тіло додав посилання що б не було питань а навіщо ))) Зрозуміло що діоди будуть у довжину, 9 груп по 3 діоди )
Не вірю очам своїм… це інструкція щодо перетворення дорестайлових дзеркал на рестайлові?!
Так, абсолютно безкоштовно ))) Не з паркана здерто, перевірено своїми руками )))) У принципі для полегшення зняття старого повторювача та встановлення нового - відкрутити 4 гвинтики які тримають чорну окантовку навколо самого вкладиша дзеркала (зазда...
Та це вже ми зорієнтуємося! За ідею та її реалізацію - велике спасибі!
Я накидав по одному діоду прямо на плату, дуже красиво АЛЕ реально буде 9 груп по 3 діоди, загальна довжина 18 см. Класно виглядає)) Ну і як сказав, якщо зробити просто ЛІФТ повторювачі - все виявилося дуже просто))
А тонка діодна стрічка не влізе? З діодами SMD5050, вона начебто тонка. Та й так, можна проточити канавку в самому відбивачі, тим же гравером.
Потрібно буде проточувати ( це не є проблема ) Я роблю 9Х3 вони тоді з кроком 1 мм і вийде суцільна стрічка без розриву, завтра ввечері покажу )))
воу-воу! буде красиво!
Я другий, ідея 🔥
Давай) Чекаю на результат і буду першим, хто також захоче))))
