Ось і ще один раритетик потрапив на робочий стіл.
Автономний обігрівач ебер d5w, цими котлами обладналисядорестайлові віто на заводі.
Має дуже велика схожість з котлом від вебасто dbw46, використовується практично одна і та ж конструкція і відрізняютьсятільки мізками. Рік випуску) конструкція захисту продумана добре, корпус мозку має алюмінієвий корпус, так от на корпусі немає інатяку на окислення та інші дефекти.В той же час мозок без проблемможна перенести і в салон, досить подовжити джгут від мозку докотла. >
Мозок керує тосольною помпою і вентилятором пічки за допомогоюзовнішніх реле, якщо будь-яке з пари реле буде неробочим, то котелнезапускається.
Управління також простіше не придумаєш, всього один проводок, подали на нього плюс і котел запускається.
Має і діагностичний висновок, у даному випадку діагностується якеберівськими діагностиками так імерсовським старом.
Цей на цьому казані перевіряв свій таймер з діагностикою…

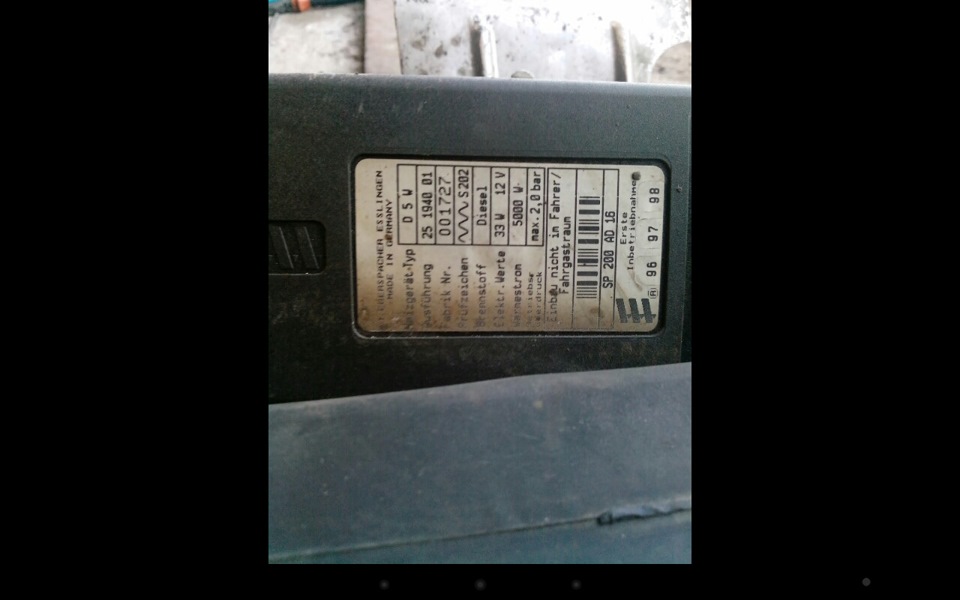

Ну і трохи фоток…
В даний момент комплект ще не повний, прикупив для нього глушник, інові віброопори. Віброопори приїхали чекаю глушник і все збиратимув єдине ціле…
Невеликий доповнення…

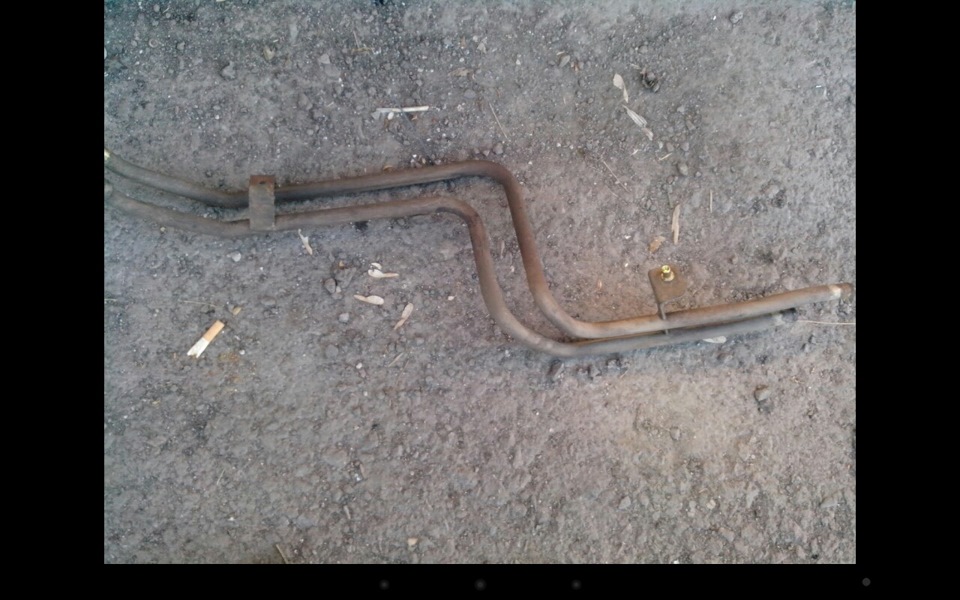

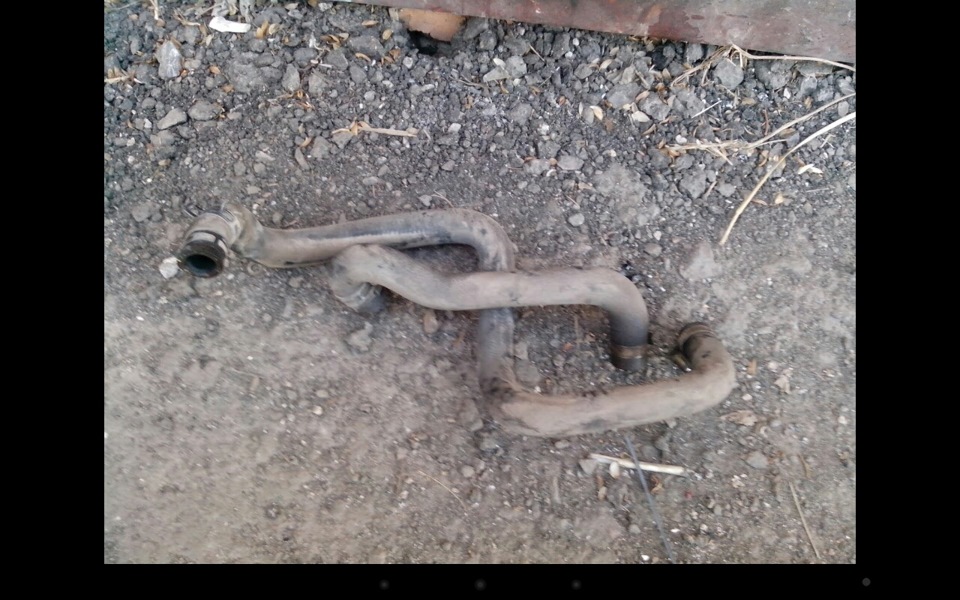

Прикуплені віброопори на цей котел змушений був встановити в іншемісце, тому сюди зниження вібрацій на кузов від котла довелосязастосувати просто гумові проставки. Це звичайно не зовсім те, щохотілося, але краще ніж нічого… Також обзавівся котел глушником ітрубою вихлопною, також замінена і вставка у впускному глушнику. Щехочу тут на платформі розмістити тосольну помпу, але це тількихотівка…

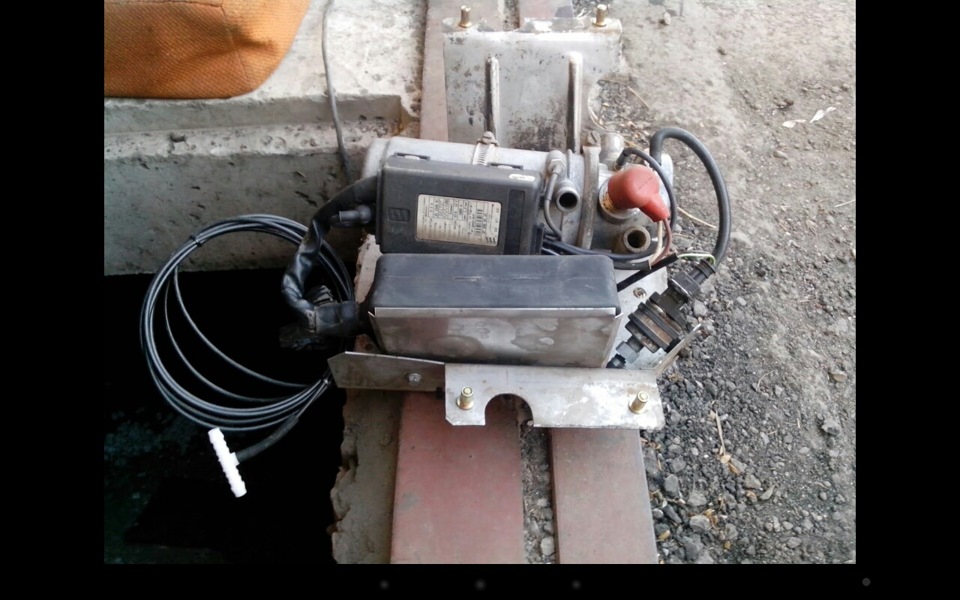

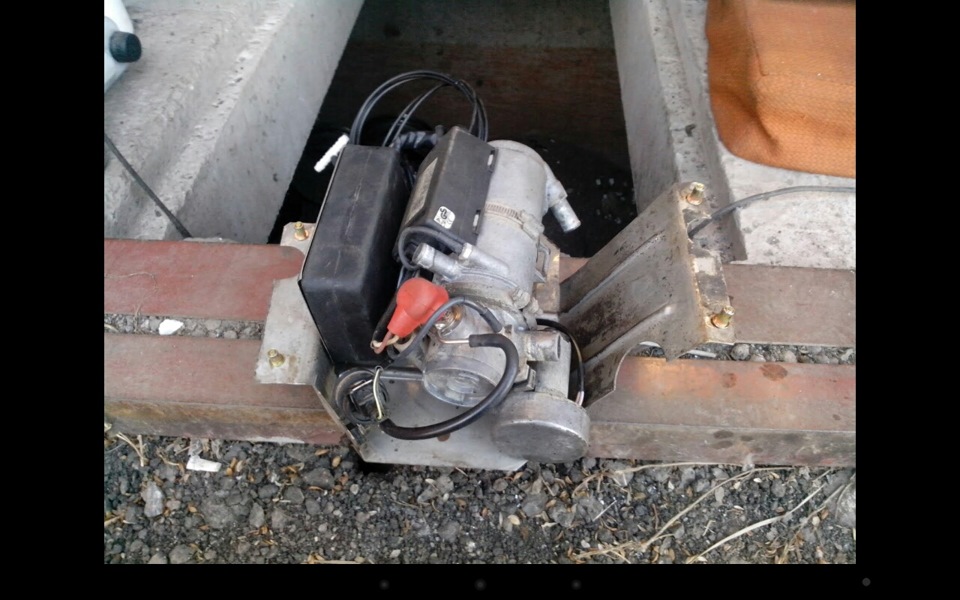

Додав фото зібраного котла… приготував до тестування з рідиною…






Коментарі17
Ебера
На сайті Еберса років десять тому скачав офіційні керівництва. Себе по них котел встановив і налагодив.
слухай ... ти як хакер в електронних справах може покажеш від чого можна моторчик поставити на цей вентилятор ... а то мій один помер ... не можу підібрати а реанімувати неможливо
Подібним не доводилося займатися. -)
у тебе може бути електрична схема цього динозавра ... лежать котли. але мізків немає ... і таймер є ... хочу оживити. .
На жаль, але зі схемою не можу, тобі треба конкретно під твоє шукати. Та й яка там нафіг схема, три датчики, свічка і турбіна повітряна для якої додатковий опір і реле. Насправді цим котлам мізки можна на коліна зібрати з підручних деталей.
ну я не такий ще електрик. щоб схеми на коліні збирати ...
Варіантів у тебе не так і багато ... -) Вчитися самому, купити мізки або заплатити щоб тобі їх зробили. Ну і як варіант забити на це, здати в металобрухт, додати недостатнього і купити комплект ...
У мене такий котел! Спочатку зібрала все на простих реле і він робота. Зараз одружив його з мізками Вебасто.
а цей котел на дизелі запустити можна? чи струм на бензині?
Теоретично так можна. А що заважає тобі це спробувати на практиці? Адже я вже писав, проведи порівняння по комплектуючих в залізі, програмно різниця в таймінгах.
у мене від цього котла немає мізків ... так би вже спробував
датчі температури і датчик перегріву однакові ... питання струм по датчиках полум'я
Датчики полум'я є резистивні і оптичні, , датчики перегріву резистивні і термовимикач. Тому треба порівнювати.
Таке питання ... ось є кілька котлів b5w.їх можна зробити на дизель ... d5wі чи змінюється в них сіточка де свічка стоїть ... а то ніка не можу залити в пальникову частину
Ці котли рідкість вже, по них навіть документації до ладу немає, на той що був у мене так доку і не знайшов, це була типу перехідна модель. Всі датчики вже за принципом як у першого гідроніка а корпус колишній ... Та й блок управління більш повний ни...
цікаво ... ось є котли ... 5 штук ... еберри а мозку до них немає ... а є від вебасто bdw46 ... чи будуть вони разом працювати?
