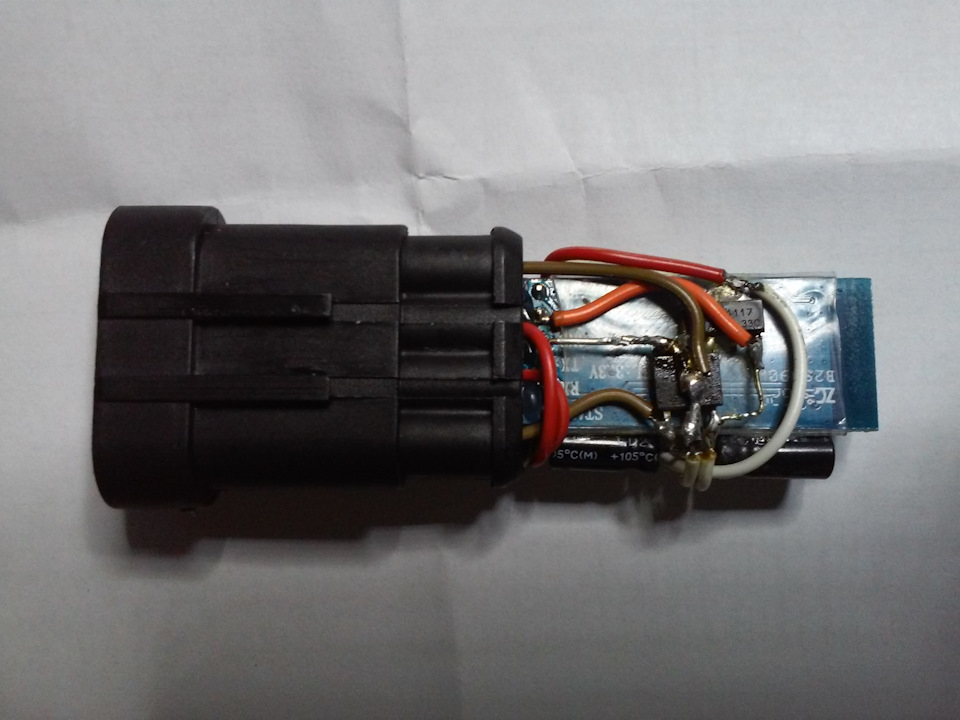

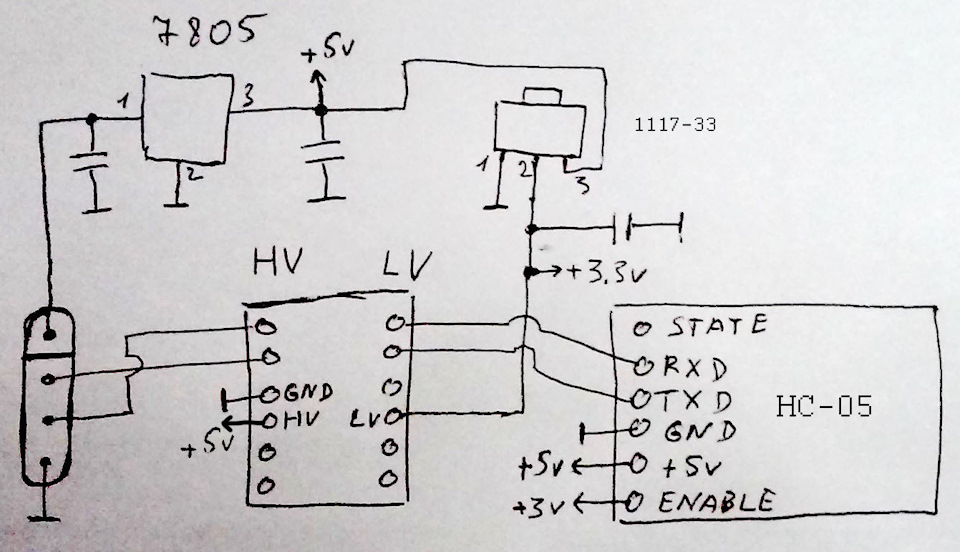

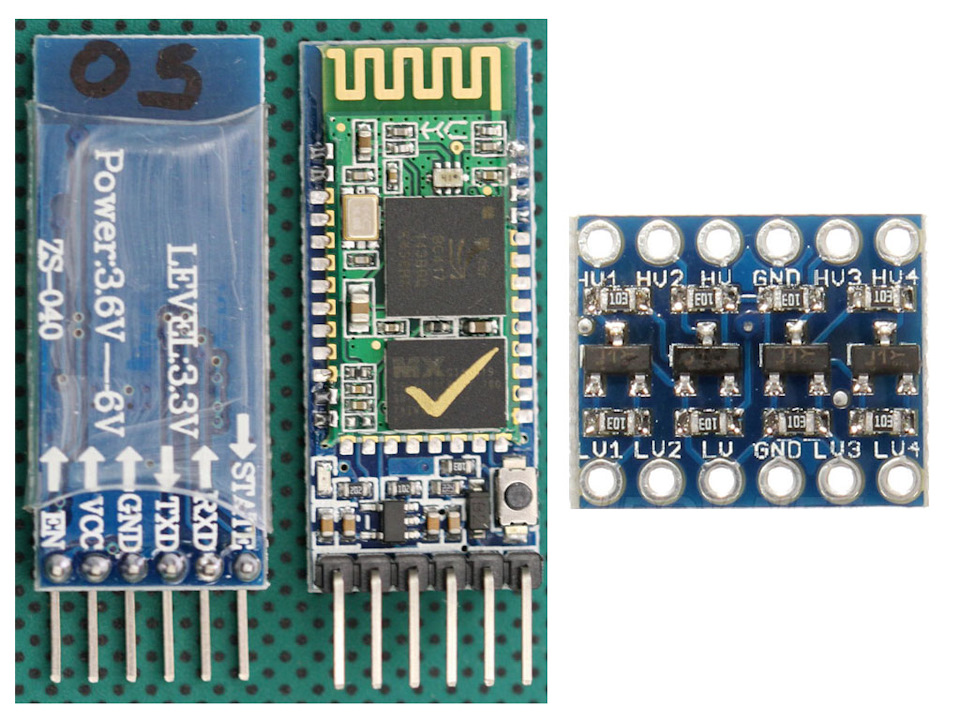

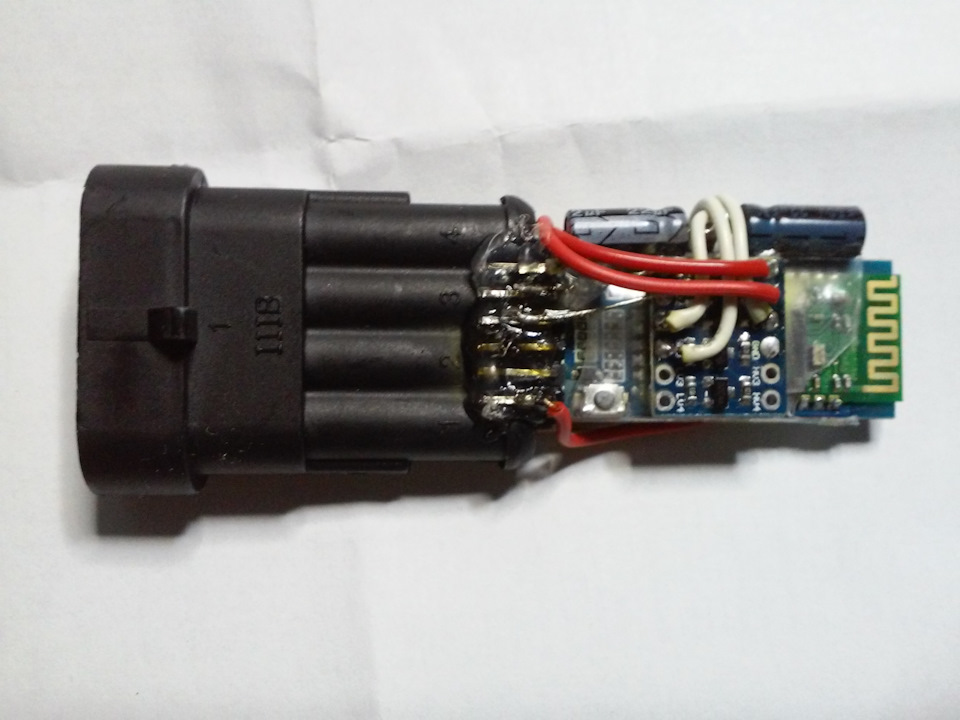

Іноді буває на ходу треба піддивитися що відбувається з ГБО абоЕБУ. Так як у мене контролер пов'язаний з ЕБУ по K-Line, то всіпоказники ЕБУ також бачу, ну і заодно помилкидивитися/стерти можна, тому що мобільний телефон завжди присобі, а комп'ютер це не завжди зручно. > Стаття на тих хтоволодіє паяльником і в змозі читати/розуміти/шукати інформацію. На5в і 3.3в, я брав 7805 і 1117-3.3 хоча можна і купити наприклад дваімпульсних DC-DC і підлаштувати під потрібні напруги.Роз'єм 4-піндля ГБО. Виглядають саме так:можуть бути відмінності. 05 можевідрізнятись замість виведення ENABLE бути KEY — його тоді непідключати нікуди (потрібний для програмування).
Порядок програмування:
Беремо будь-який перетворювач СОМ-порту в TTL або готовий USB-TTL.Підключаємося до нашого адаптера.
У кого є висновок KEY то паяємо тимчасову перемичку на +3.3в, укого кнопка як у мене то затискаємо (оскільки це незручно то япросто припаяв перемичку на саму хустку) Подаємо харчування .
Запускаємо будь-яку термінальну прогу (я користував Putty) режимпорту 38400 8біт 1стоп без контролю парності з включеним відлуння іCR/LF. Модуль може відповідь викидати безперервно, то переривається "флуд" по ESC.
Сгодовуємо наступні команди:AT+NAME=Bluetooth Interfaces NX
AT+PSWD=bt
OK
AT+UART=57600, 0, 0< /b>
OK
Всі. Прибираємо харчування, відпоюємо перемички. Модульготовий.
Підключаємо до мобілу по блютузу, завантажуємо софт GasComputer таStagMobile і радіємо життю.
< p>
Якщо немає відповіді від газового контролера — поміняти місцямиTX/RX.
Коментарі19
Не сприймає команди
Яка то дичина. При швидкомиготливому світлодіоді. 2 рази на сек. Вдається побачити блютуз. Але він не сприймає АТ команди
Привіт. Питання таке. повторив блютуз адаптер. через додаток на телефоні все з'єднується. А на ноутбуці блютуз адаптер бачить все, але при підключенні пише, що не знайде газовий контрлер. У чому може бути причина. Блок digitronic iq
треба правильно вибрати сом-порт на комп'ютері. з'єднається по блютузу треба заздалегідь.
Зрозумів. завтра спробую
Ось так зібрав) причому до речі без перетворювача рівнів, так як провідний кабель на pl2303 так само має напругу 3.3в як і блютуз
думаю у вас просто дигітронік розуміє рівні 3.3в тому і працює. Стаг не розуміє тому і довелося поставити перетворювач.
по суті те залізо одне і теж і робить один завод АС але для різних ринків)
Ви його дигітронік по кан (к-лін) шині до машини підключіть. дуже зручна штука. помилки вважати/стерти можна і поточні характеристики роботи двигуна дивитися можна
перезавантажив ноутбук і все запрацювало)
Доброго дня, підкажіть, якщо у мене є перетворювач рівнів і плата 12>5в, цього достатньо? Для роботи BT шнурка обов'язково подавати 3в на KEY? Заздалегідь дякую за відповідь!
3.3в нада для плати перетворювача рівня та логічний сигнал кеу.
Добрий день. Підкажи що я роблю не так. Плата HC 05 e933edUPUr5i) подав на НС-05 5В, Rx-Tx, Tx-Rx, під'єднав USB-TTL світлодіоди горять, на блютузі моргає рідко (1р/с). , ставив резистори, змінював Rx та Tx місцями, подавав 3.3В на 34 ніжку (Key) - в...
ваш перехідник усб-ттл він 5в - потрібна плата узгодження
Зрозуміло. Просто ніхто не описував застосування плати узгодження на етапі зміни конфігурації hc05. Я так розумію, що інших варіантів немає?
у нс05 тх/рх -3.3в за рівнями. можете просто зібрати свисток і через конектор стагу програмувати. як зробити рівні 3.3в це вже інше питання (логіка або транзистори)
Спасибі
А навіщо двосторонній перетворювач рівнів 3.35в. ? без нього працювати не буде? у мене є НС-05 і стабілізатор 7805 із 2 конденсаторами, цього буде достатньо? щоб вона запрацювала?
рівні в блоці стаг - 5в, в блютуз -3.3в.так що як би узгодження нада. як це ви зробите те вже інше питання.
