Пульт ДК до НЕ штатної магнітолі

У попередніх записах я говорив що купив дружині дешевий китайськиймайфун, який за ідеєю повинен був задовольнити елементарні вимоги, але вийшло не все так просто через "писк" при заведеному двигуні, іще деякі дрібні неприємності.

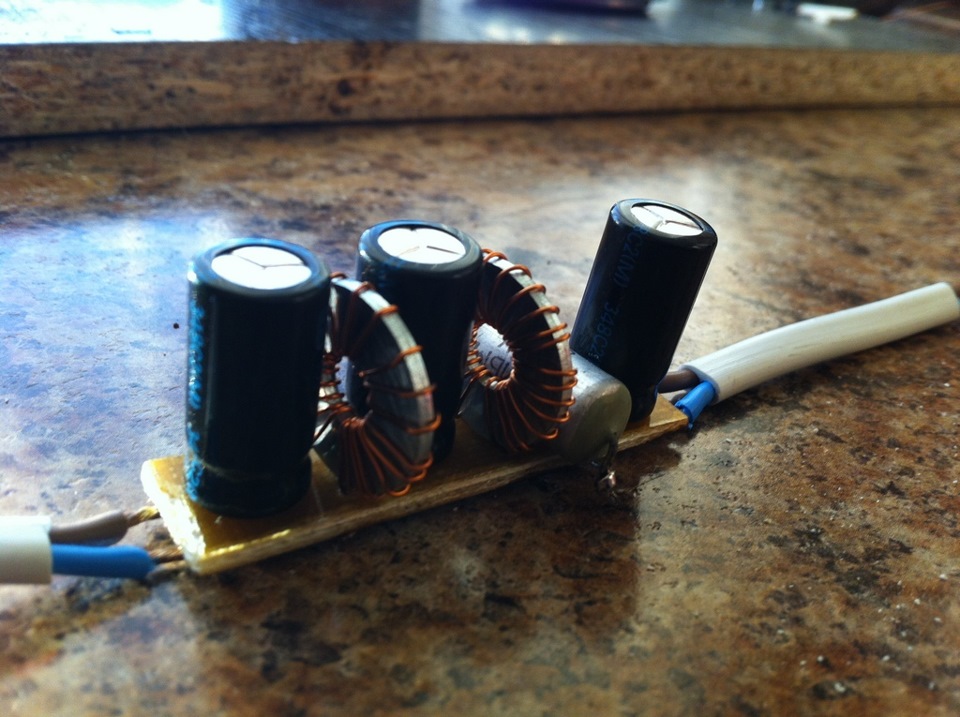

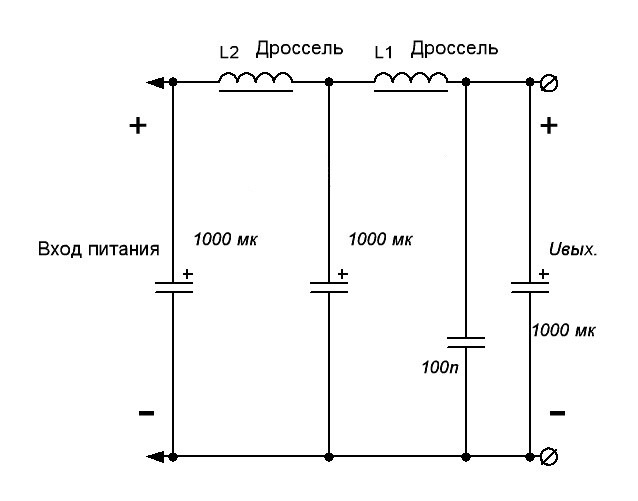

Для початку зробив фільтр. >

Писк практично зник, але все одно ще трохи чутно, треба будепоексперементувати з "дроселями"

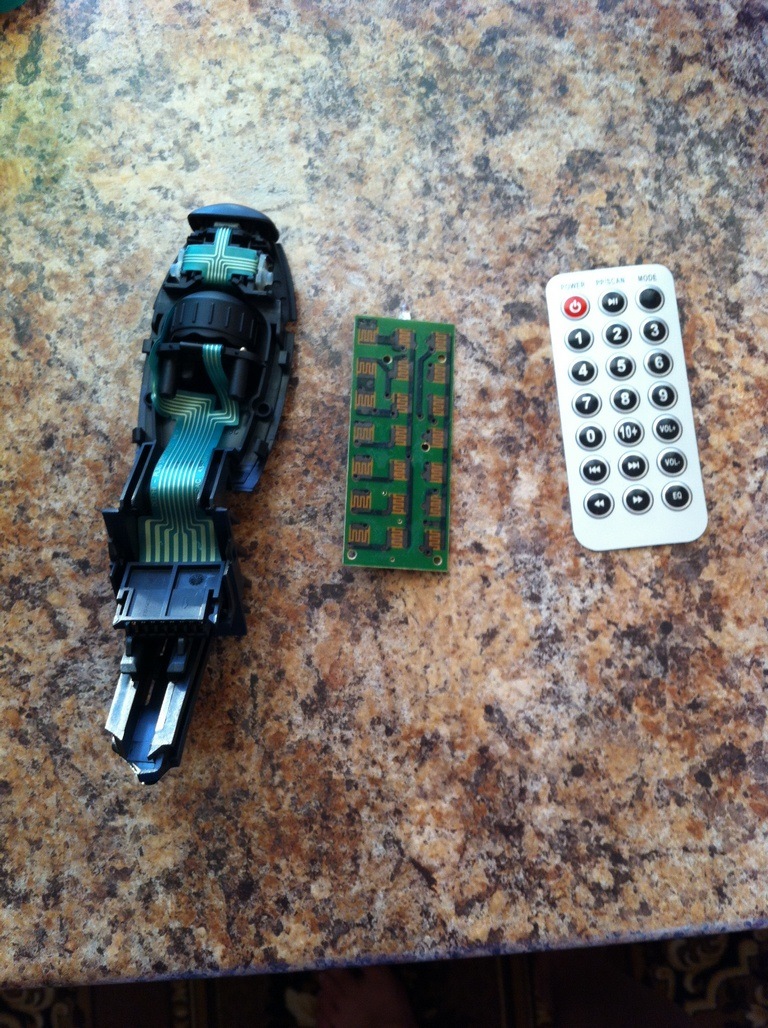

Наступним етапом було під'єднання штатного дульта д/в до цієїгамнітолки:Матеріали для переробки - штатний пульт ДК, та ІЧ пультвід магнітоли:

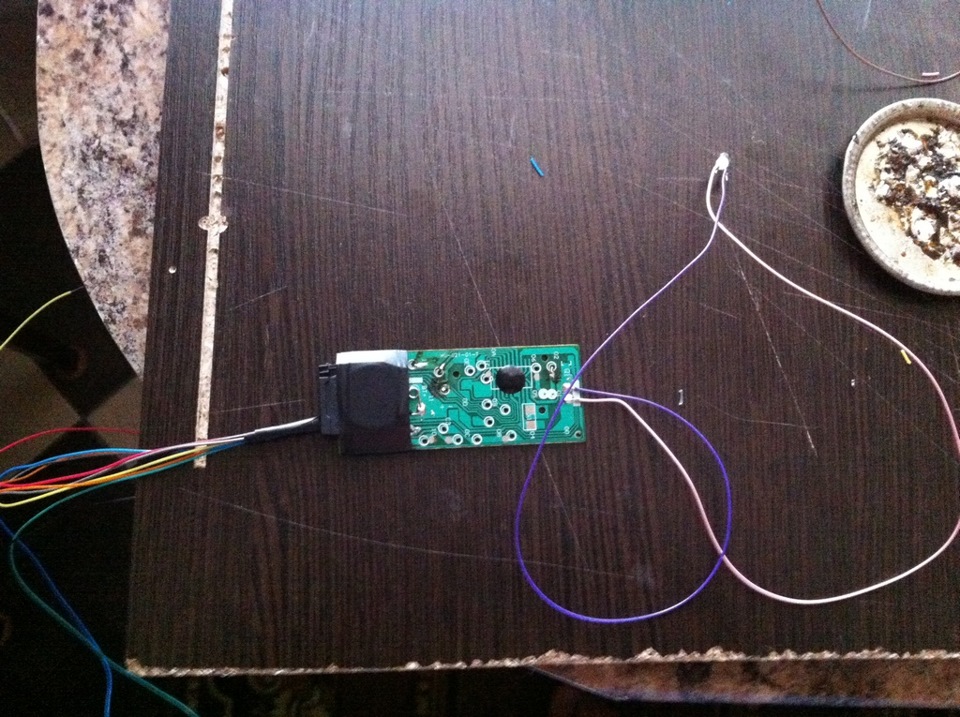

Спочатку випаяв проводки від потрібних кнопок, закріпив батарейку, і вивів ІЧ діод:
При перепаюванні обнишчувалася проблемка — на пульті дві "маси" (або навіть не знаю як правильно назвати )… тобто повинна бути однаспільна доріжка, до якої замикаються всі кнопки, але на пульті ціспільні доріжки дві, що потім завдало багато клопоту:

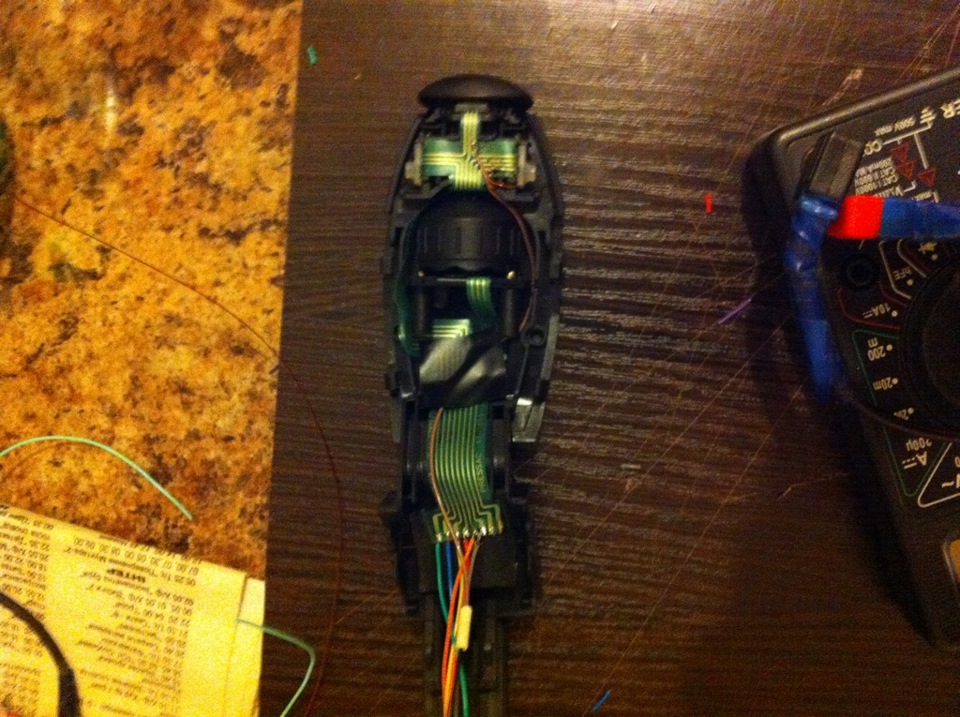

Перепайка пульта:штатний штекер ампутував і припаяв відповіднокожен проводок від кожної кнопки ІЧ пульта до відповідних кнопокштатного ДУ. Але знову ж таки проблема в тому, що в штатному ДУмаса то одна на всі кнопки… довелося акуратно розділяти на дві масиза відповідними групами кнопок:Зібраний зразок:Зібранийзразок:

Встановлюємо та виводимо ІЧ діод у те місце, з якого реагуватиме намагнітолу… довго а головне далеко шукати не довелося:

Загальний вигляд:

Тепер все відмінно перемикає, та й грає в принципі теж спадкоємно.> Думки:
У принципі магнітола не дуже хороша, писк і клацання при включенніякось вже зовсім не подобаються, але з іншого боку якийсь піонерчикмінімум вдвічі дорожчий і в ньому немає пульта для переробки ізручної СД картки під панеллю, а в цьому китайфоні найбільш вдалепоєднання головних вимог і ціна… хоча чесно кажучи я вже не купивби такий майфун, навіть як для не дуже вимогливого меломана. Буламожливість повернути, але вже не хотів грати з пересилками.
