Встановлення nexus 7 у штатну навігацію

Привіт дуже рідко пишу в основному спостерігаю чим товаришімаздоводи займаються)) Відразу хочу подякувати Андрію дуже багаточого підказав що і як підключити дякую
shen46

Ну почнемо вся ця історія відбувалася приблизно рік тому другзнайшов навігацію за гарною ціною я її придбав ціна з бортовим булаприблизно 30-40 $ тому курсу і плюс планшет в 1000 грн.

По блоку живлення використовувався mp1584 коштує копійки працюєвідмінно розміри маленькі але потрібно трохи зробити пару махінаційпо ньому доповню фото що і як потрібно робити

> 1

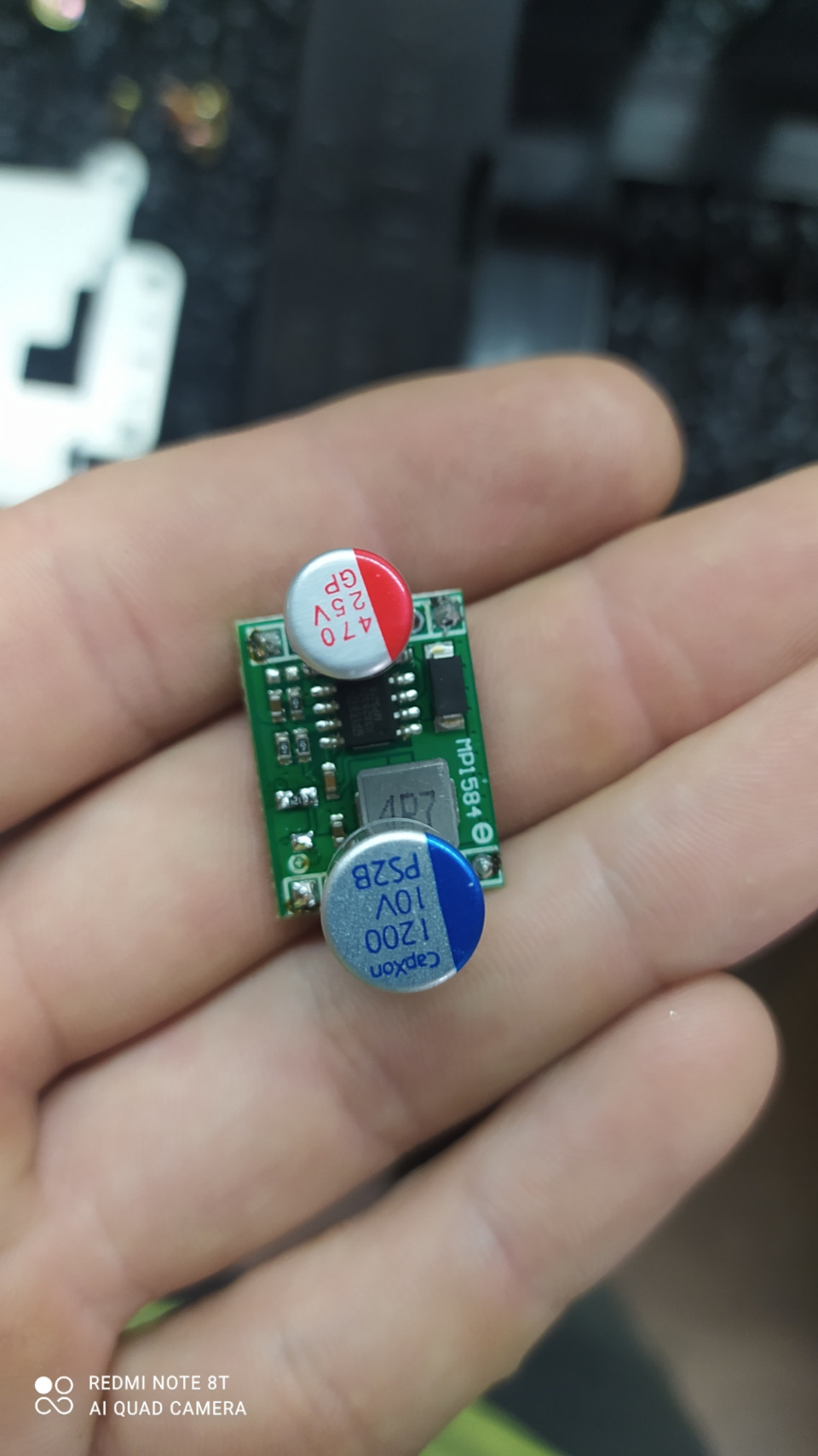

На фото видно додатково потрібно впаяти конденсатори на вхід і навихід робиться для того, щоб планшет не вимикався при запускуавто
На вході 25v 470mf
> На виході 10v 1000-2000mf працюватиме з будь-яким номіналом заємністю в цьому діапазоні
Також потрібно впаяти smd резистор з постійним номіналом щобнапруга на виході була фіксована
2<

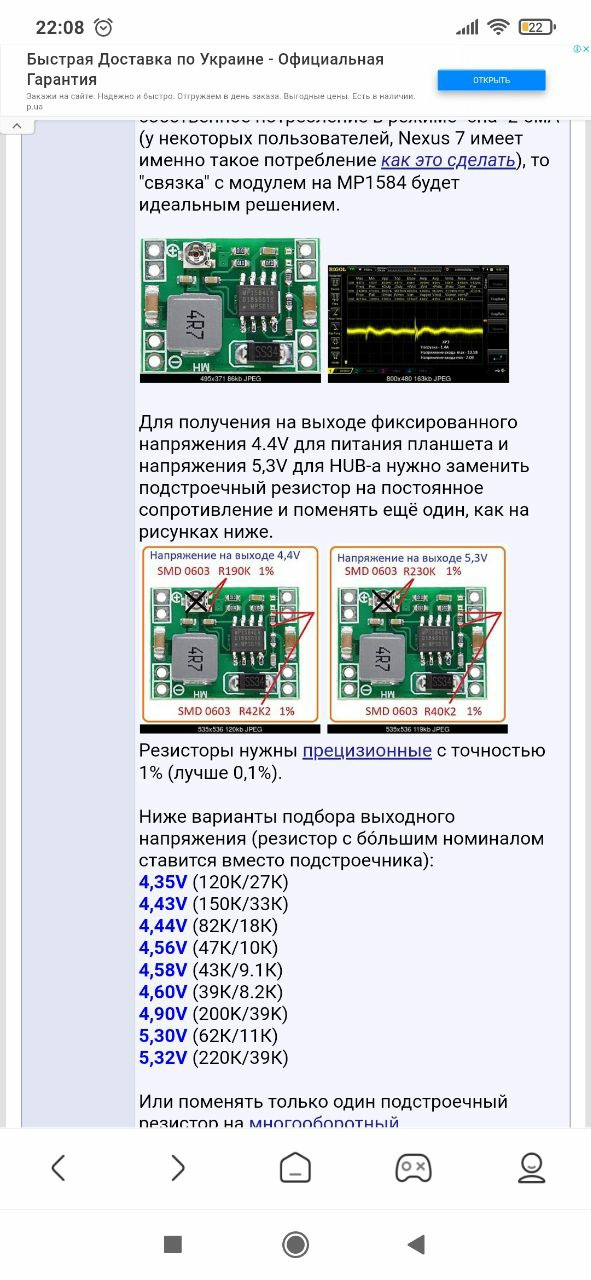

На фото розписано куди що випоювати і какоц номінал резистора маєбути на напругу на виході має бути 4.3v-4.4v

Якщо рест потрібно перепаювати як робив це Андрій робив за йогосхемою все працює у нього на драйві все чудово розписано що і якзроблено

З планшета так як у мене найпростіша схема підключення виводитьсядва дроти живлення + - і два дроти які відповідають за включенняпланшета
3

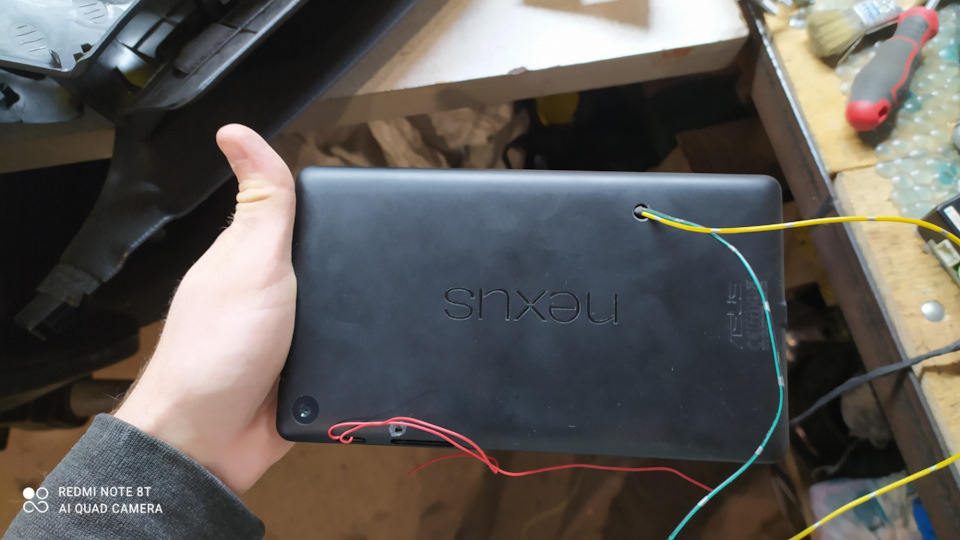

Ось так виглядає планшет після маніпуляцій з ним

Залишилося підготувати рамку навігації під планшет для цього явикористав гровер за наявності це робота п'яти хвилин
4

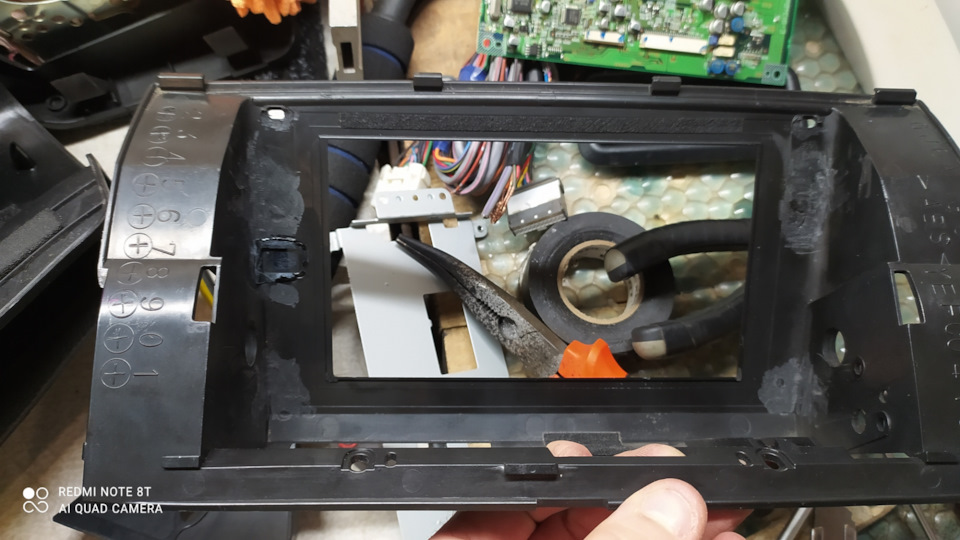

Рамка підготовлена ​​під планшет у двох словах як кріпиться планшетз двох сторін клею двосторонній скотч зверху знизу антискрип щоб небуло щілин скоч служить для того щоб виставити планшет у рамці ідля того щоб він не рухався віх після зборки основну частину несутькріплення з металу деяких після все зважиться виглядає охайно як намене фото додаються
1
1

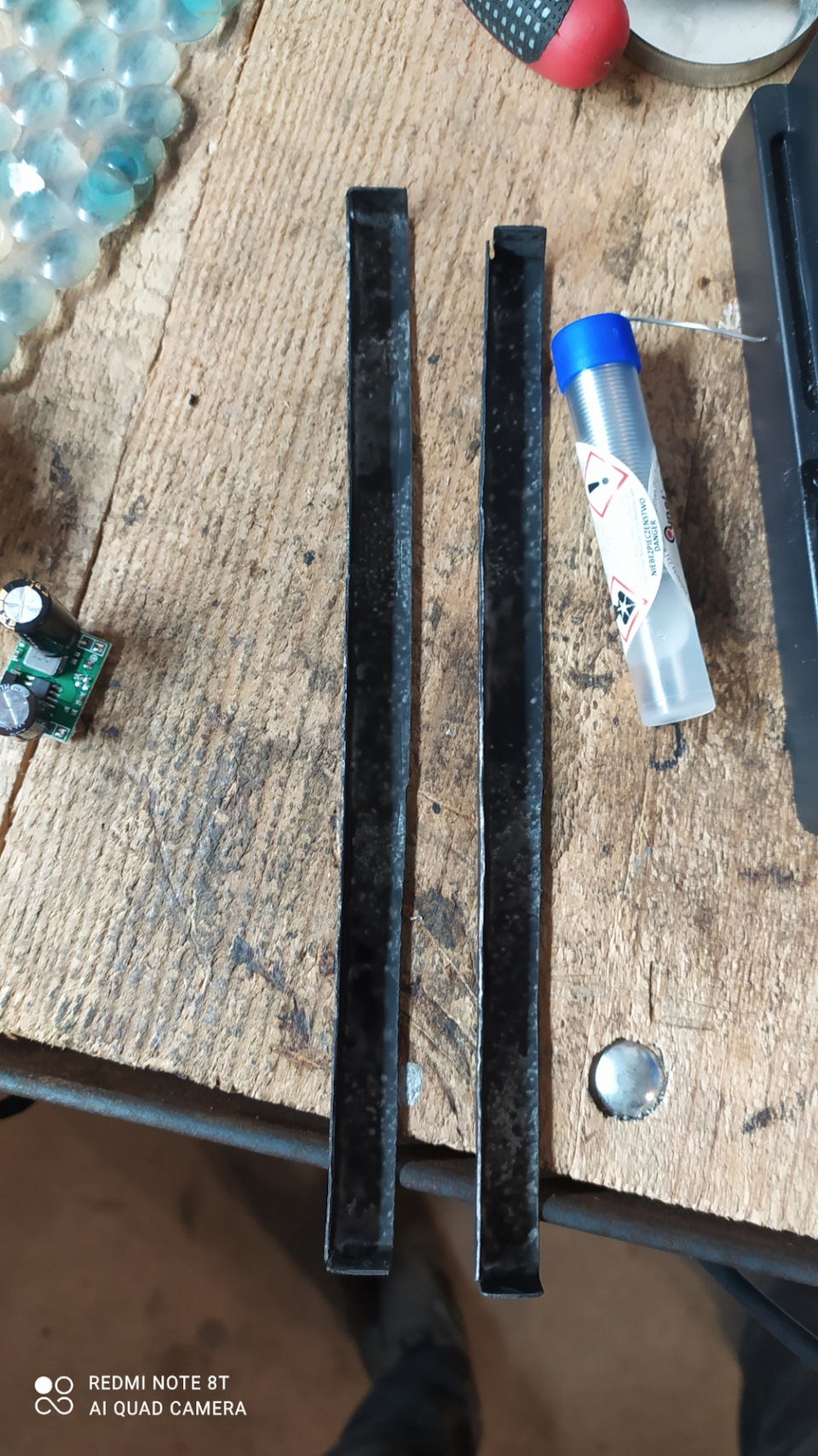

Пластини кріпляться з обох боків на болтики міцно і надійно зверхулягає рідна плата навігації тільки на ній там де білий квадратпотрібно впаяти трансформатор чесно я не знаю як він правильноназивається але його потрібно видалити від туди
1<
Ну впринцепе все все збираємо в купу прикручуємо плату моторпроводу шлейф все збираємо і залишається все це від калібруватизбоку варто шестерня її знімаємо натискаємо кнопку Open моторчиктипу встає в нульове положення і потім у прямому розумінні методомтику калібру це робиться щоб знайти точку в якій екран будепідніматися і опускатися калібрування проходить шляхомпрокручування великої шестерні потім ставимо маленьку шестерню якапіднімає безпосередньо рамку і перевіряємо натискаючи кнопкувідкриття, якщо ні операція повторюється
1
1 Ось так виглядає все це в зібраному вигляді суворо не судітьдавненько не писав на драйв)))) Аа до речі забув підключається всеце добро через блютуз максимально все просто але функції свої якімені потрібні це не смикати телефон постійно щоб включити музикуабо навігацію воно виконує на ура постійно включений прайс
