Вітаю всіх читачів мого БЖ, як гостей, так і постійнихпередплатників.

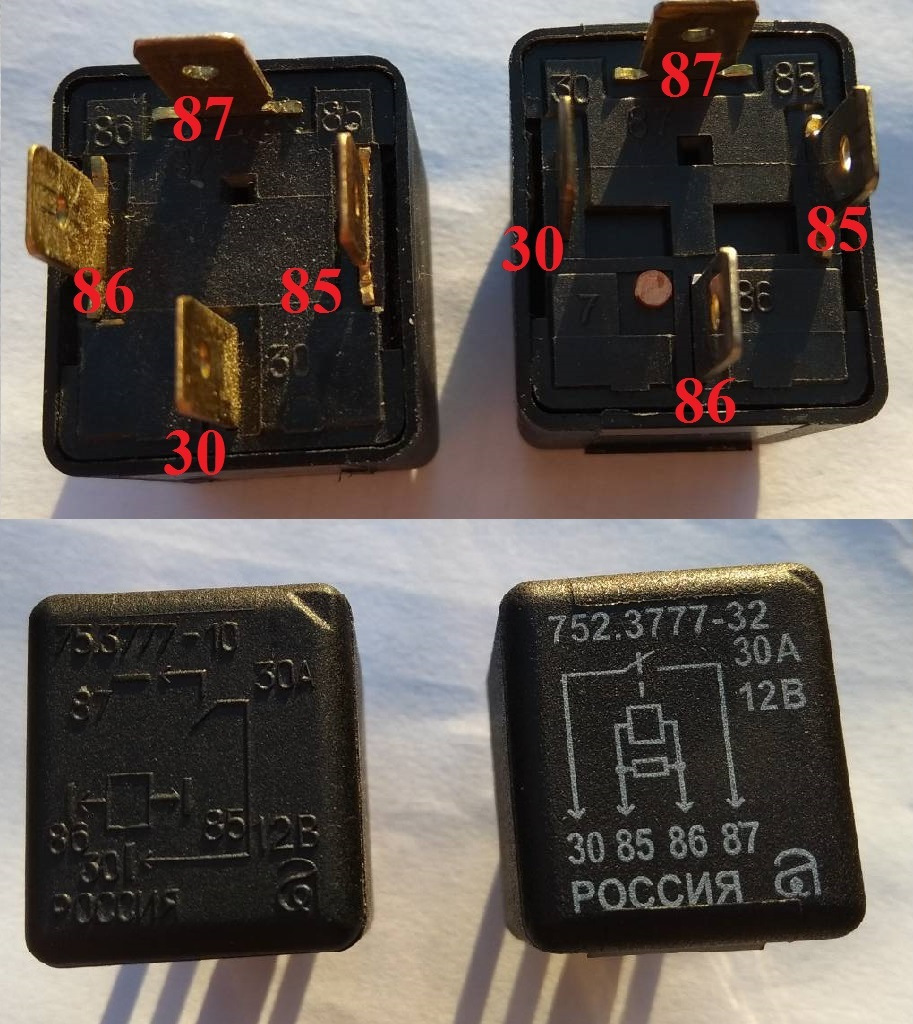

У цьому записі хотілося б наполегливо звернути Вашу увагу нарізновиди "стандартних" реле, які встановлено під капотомЛанос-Сенс-Шанс.
span> Ak47res1 з проханням роз'яснень у "заводському способі"підключення ЕСП. Тобто через реле під капотом. Що. Як. Куди, ядумаю розповість він сам. А я опишу лише ситуацію, що склалася.Багатьом відомо, що за схемою підключення ЕСП, призначенняконтактів таке:
30 - постійний плюс ВАТ+
85 - мінус (корпус)
86 - плюс IGN2, що відключається
87 - вихід плюсу на блок ЕСП

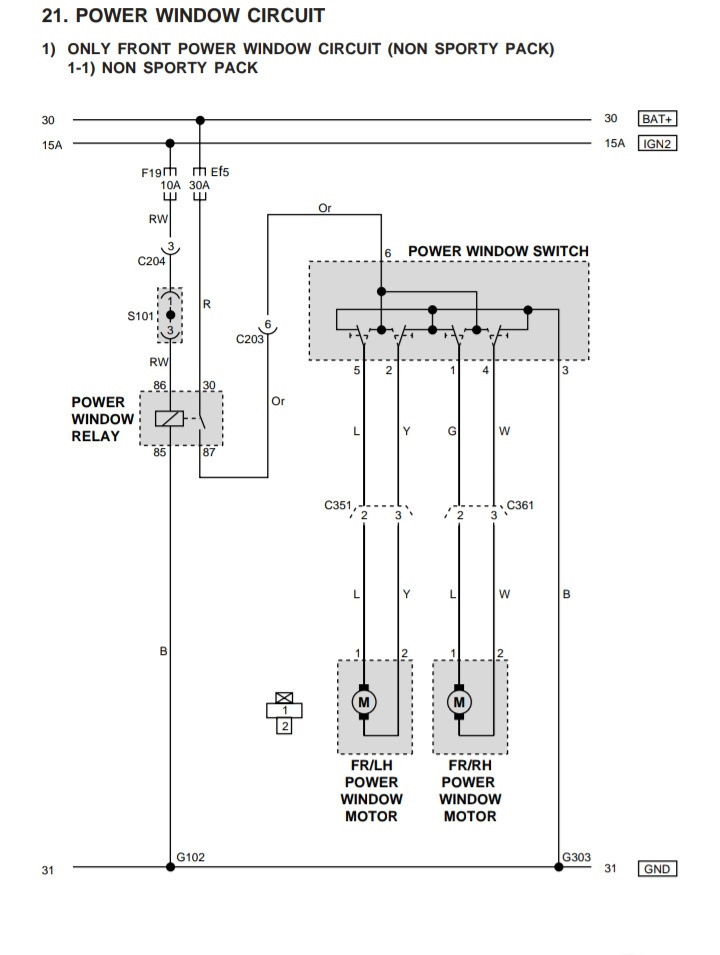

Схема проведення ЕСП

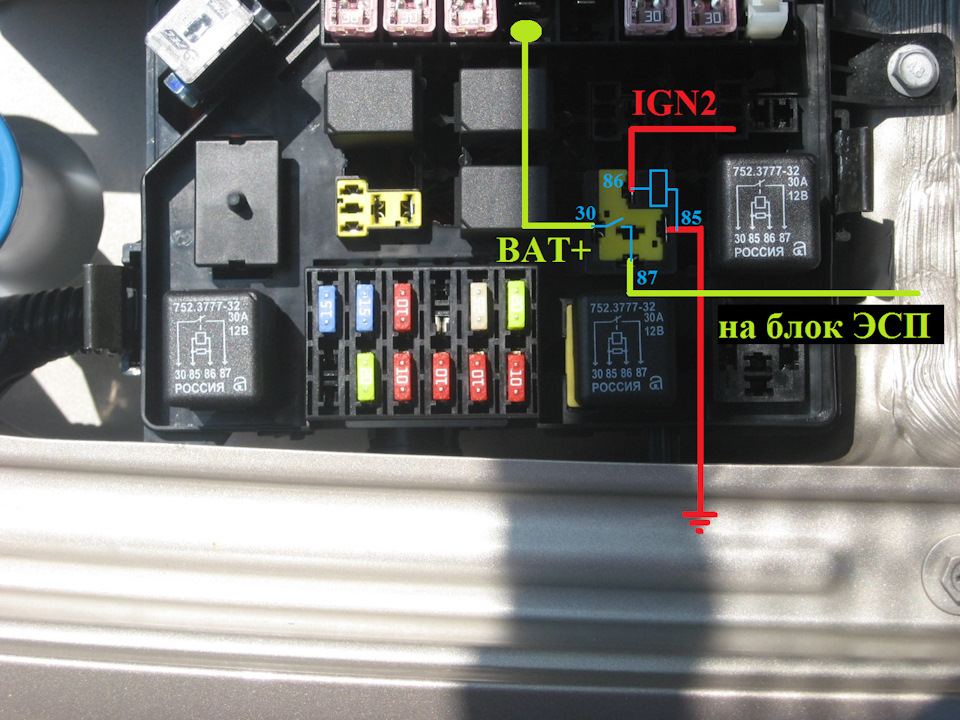

Якщо подивитися на місці, то отримаємо наступне:
Показано для нормальної заводської схеми та нормального заводськогореле. А далі, отримуємо наступне. Якщо встановити замістьзаводського реле — звичайне чотири контактне реле, то отримаємо тежробочу, але цікаву картину маслом)))
Заводська проводка та чуже реле
Якщо по заводській схемі і заводському реле, котушка спрацьовувалапри подачі плюса IGN2, з'єднуючи при цьому постійний плюс іЕСП.
Те з чужим реле виходило, що реле постійно включено від ВАТ+, а наЕСП подається IGN2, що відключається.
/>
Тобто, якщо не почуєш при встановленні реле, що воно клацнуло, товсе відмінно))) Кнопки ЕСП працюють правильно. При вимкненнізапалення ЕСП вимикаються. АЛЕ ЗАЛИШАЄТЬСЯ ПІД НАВАНТАЖЕННЯМКАТУШКА РЕЛЕ!
Знаючи цю ситуацію, відразу при підключенні було поставленепитання: "а реле клацає? ". Відповідь негативна: "нІ".

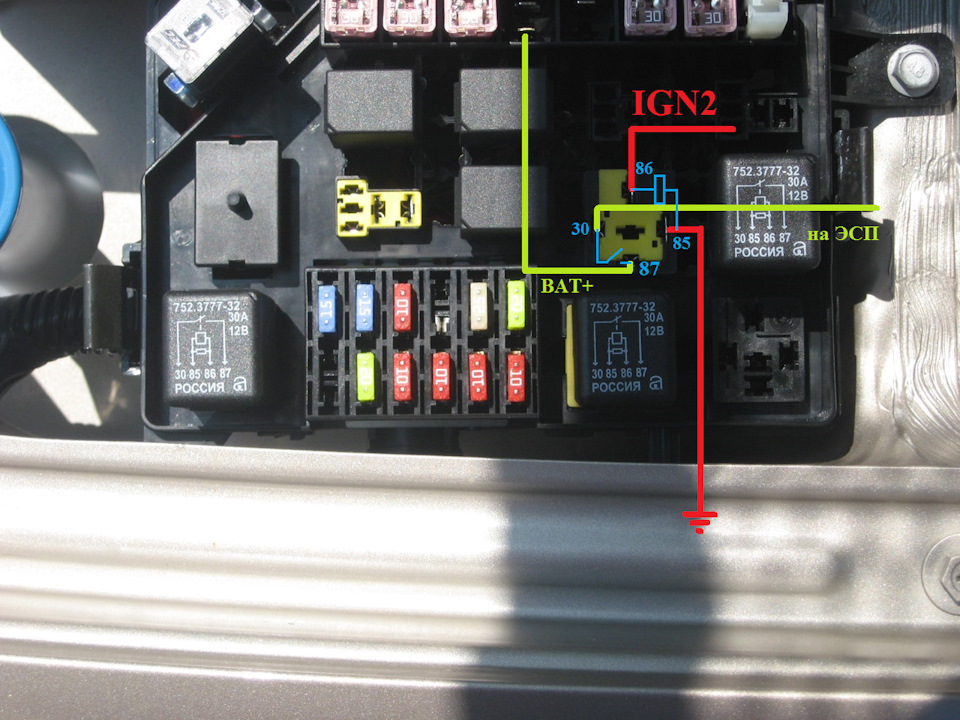

Далі довелося спільно продзвонювати живлення на реле відзапобіжника Ef5. І як з'ясувалося в процесі, ВАТ+ на машині, щопідключається, заведений не на 30 ніжку, а на 87 ніжку.
Недоліки виробництва
Якщо встановити заводське реле, то різниці ні. А якщо поставитичуже реле, то його ми не почуємо в роботі і не побачимо йогороботи.
З чужим реле не працює взагалі. Виходить немає ніякого харчуванняна котушку реле.
А що далі? Самі розумієте))) Заміна реле на заводське та радістьвід отриманого результату.
