Карти дверей з BMW e39. Розділ 1 (частина 1)

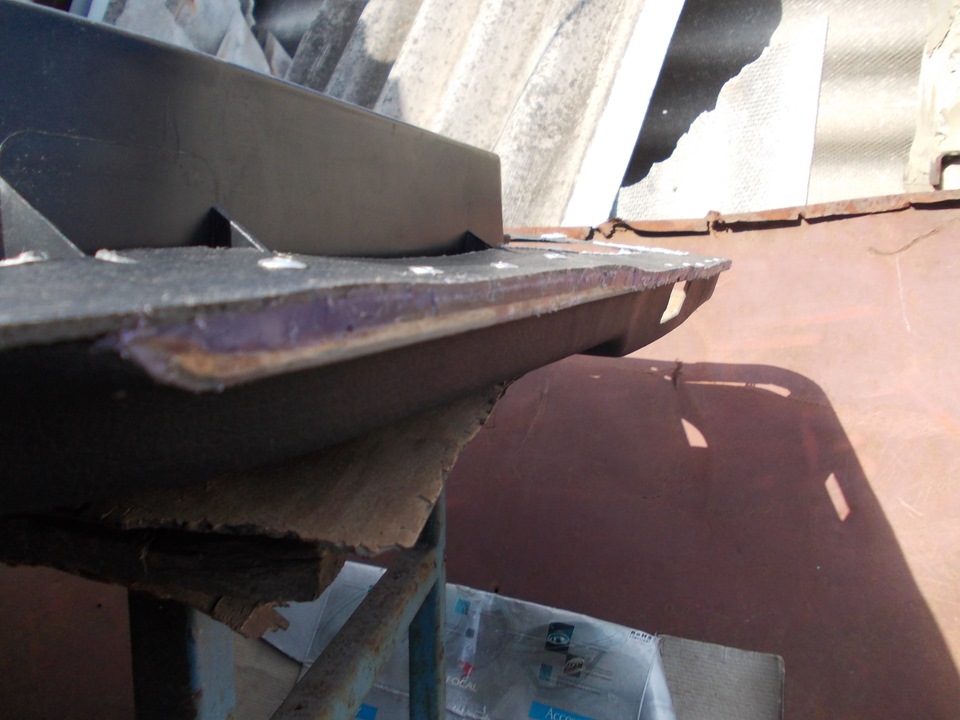

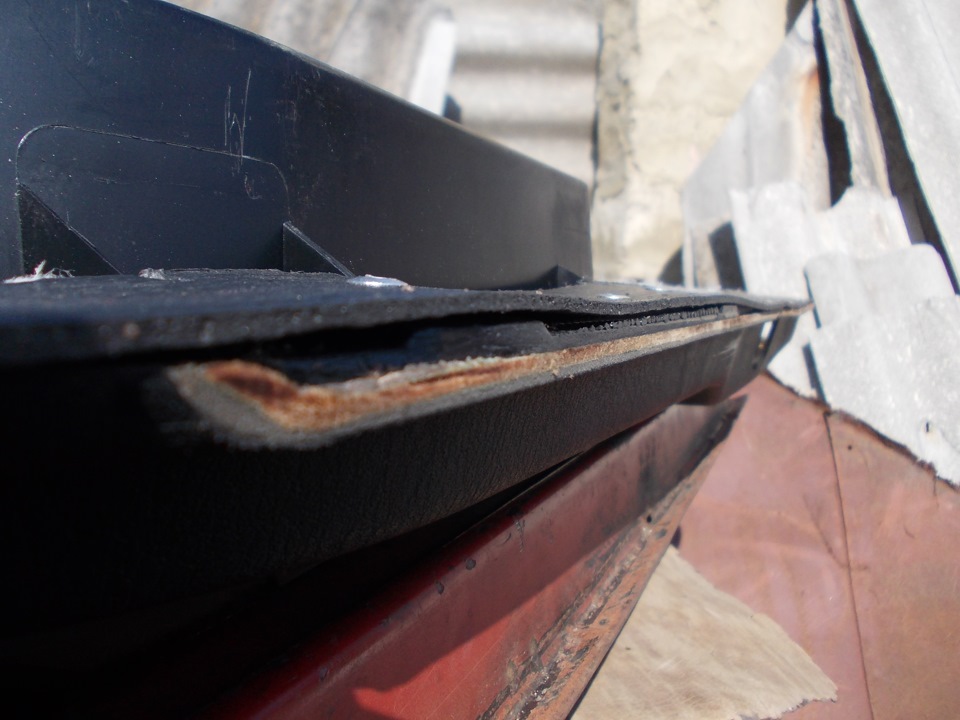

Сьогодні мова піде про адаптацію передніх карт з е39 на класику .Як ви пам'ятаєте передня карта лише трохи по висоті виступала замежі внутрішньої фільонки дверей. Тому я вирішив, щоб сильно незмінювати зовнішній вигляд, підрізати її трохи знизу і зверху.Знизубуло зрізано приблизно 1 см якраз до краю внутрішньої кишені, якийприклеєний до карти зі зворотного боку

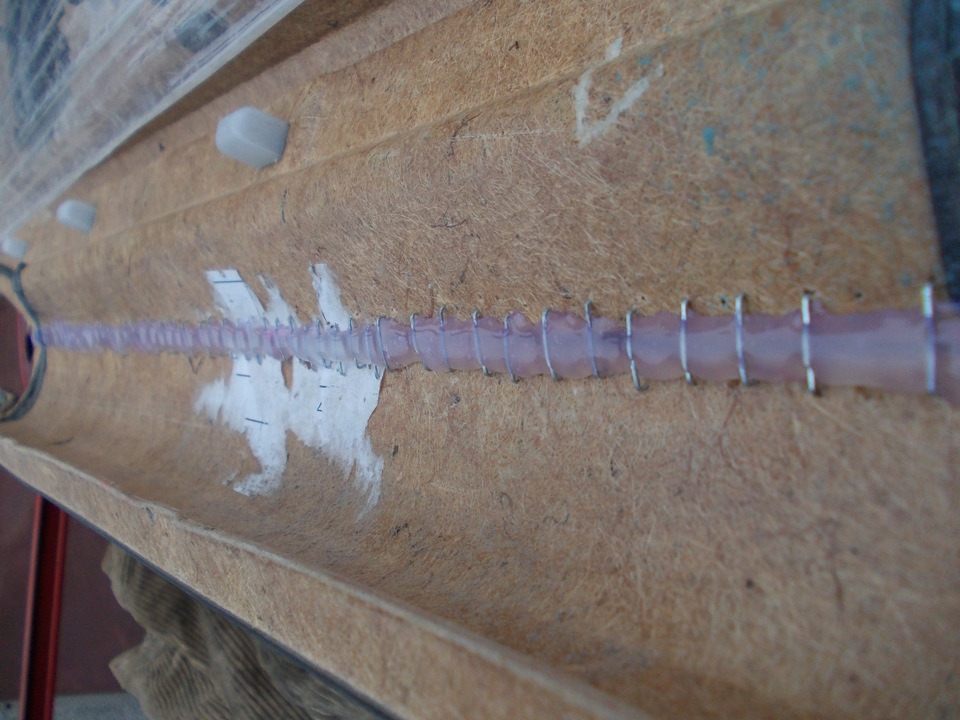

потім термоклеєм були заповнені маленькі порожнечі між рідноюкартою і BMW'шною і вирівняний край угорі, так званий "батон" (класиководи зрозуміють) був розрізаний вздовж, починаючи від краюотвору де був повітропровід і до кінця дверей, так що він ( "батон")залишився триматися лише попереду. За рахунок цього було зручновідрізати зайву смужку для того, щоб опустити його трохи вниз.Потім вся справа скріпилася скобами і рясно залилося термоклеєм, так що скоби тепер навіть не прощупуються.

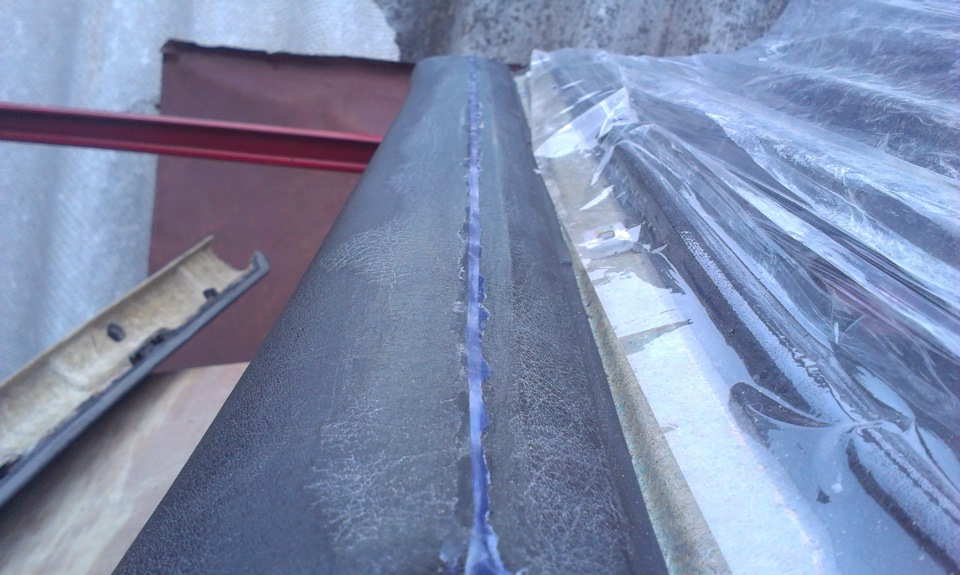

з лицьового боку зайвий клей обрізався ножем

У рідної карти була вирізана центральна частина для того, щобвона щільно без перегинів прилягала до BMW'шної

Після відзначаємо місця де вони будуть кріпитися одна до одноїp>
Далі нам знадобляться кріплення для профілів

створюємо ребро жорсткості щоб виступаючий кут рідної карти незагинався

Так само знадобляться заклепки та заклепочник. Я використовувавзаклепки діаметром 4 мм і різною довжиною — 8, 10, 12 і 18 мм.Важливо заклепочник взяти хороший, оскільки дешевий швидко помре, авін нам потрібен надовго. У результаті маємо ось таку картину.>
Потім з'явилася проблема перегину рідної карти через що вона нещільно прилягала б до дверей

за рахунок рельєфу BMW'шної карти рідна лежить нерівно

я не АвтоВАЗ, тому із зазорами борюся одразу. Випиляв з 3ммалюмінію проставки

Потім вставив проставку між рідною картою та BMW'шною і скріпив всеза допомогою заклепок і залив термоклеєм

ось такий результат отримуємо

Спереду, використовуючи кріплення для профілів з'єднуємо карти міжсобою

< Оскільки з цього боку карта буде кріпитися на рідніандапки, а я порожнечу між картами зібрався задувати піною, буловирішено захистити місця для андапок, щоб потім не морочитися звирізуванням піни.Для цього я взяв ось такі штуки і це вирізаємо зних необхідного. Розміру заготівлі за допомогою все тих же заклепокі термоклею ставимо їх на місце. Мм алюмінію планки для кріпленнякарти вгорі

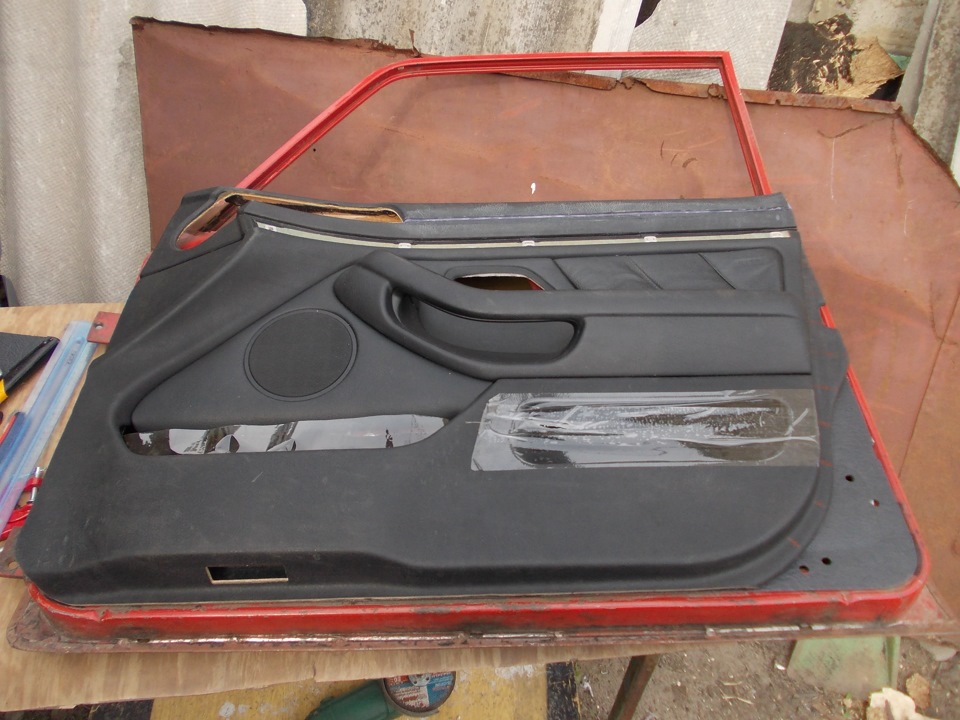

А ось як карта з боку виглядає на двері

наступного зипису БЖ, не перемикайтеся!
