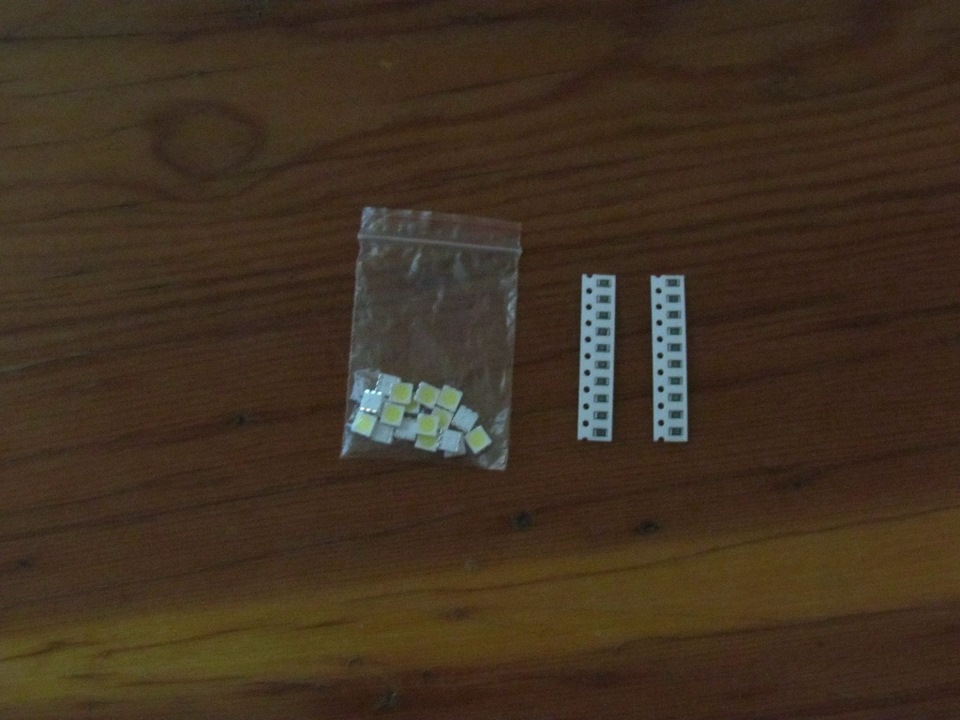

Після створення пробного варіанта світлодіодної лампи в задніліхтарі, приступив до створення повноцінних зразків. Але цього разувирішив замінити світлодіоди 3528 на 5050. Ось що знадобилося длястворення двох ламп, які спочатку планував ставити в задній хід:24світлодіоди, 24 резистора 300 Ом, фольгований оліт, цоколя злампочок потрібного типорозміру, що перегоріли, пластикова паличкаперетином 10х10 мм і не обмеженої довжини з внутрішнім отвором +все необхідне для паяння, травлення. >

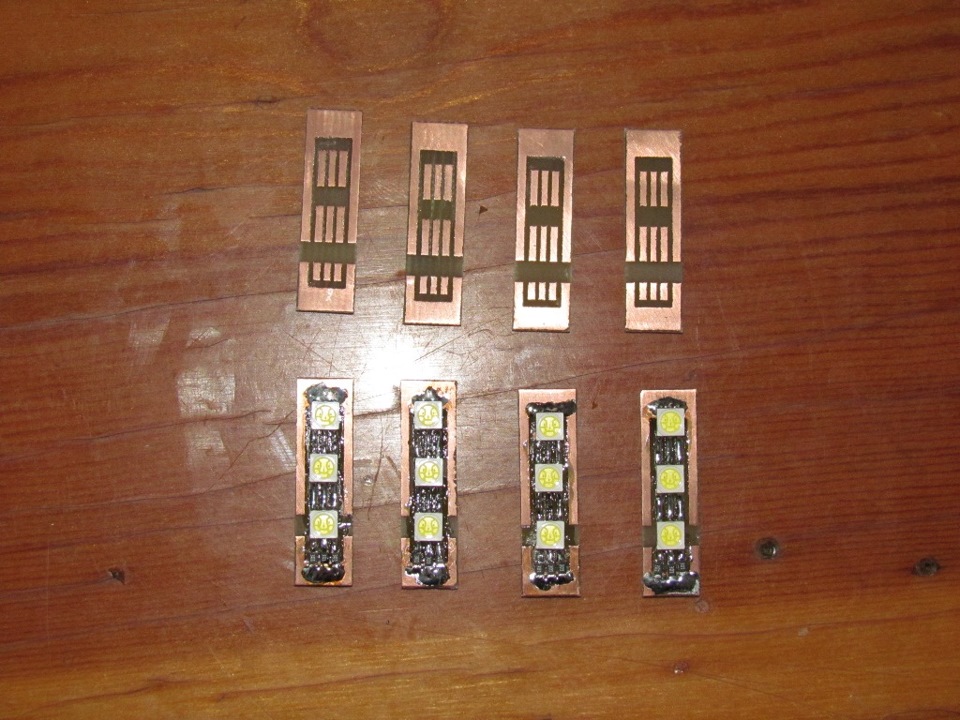

Плати розлучалися в AutoCAD`і, мені в ньому простіше і швидше цезробити.Перенесення на оліт здійснювався за методом ЛУТ (комуліньки гуглити ось ПОСИЛАННЯ).
<

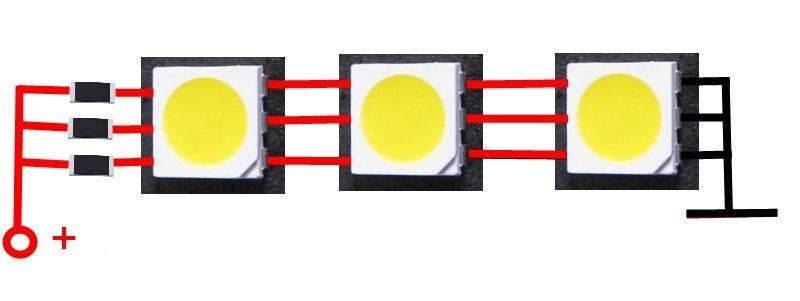

Світлодіоди підключені ось за такою схемою (признаюся чеснокартинку спер у когось з Драйва)

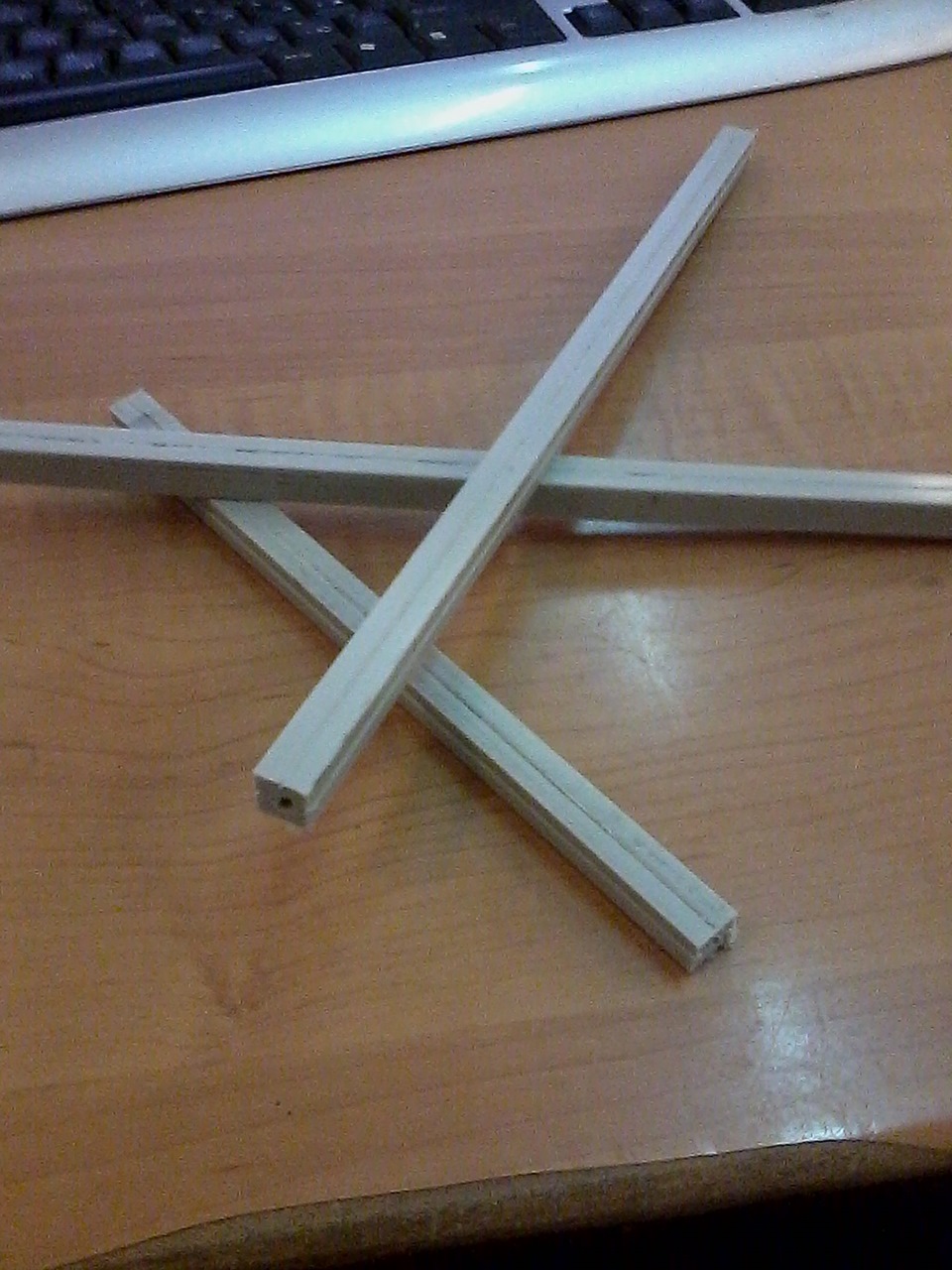

Паличка про яку говорилося в "кошторисі" грає роль основу на якукріпляться готові світлодіодні модулі та цоколь, а внутрішній отвірнеобхідний для дроту на "+". Довжину підбирав по довжині плати тацоколя.

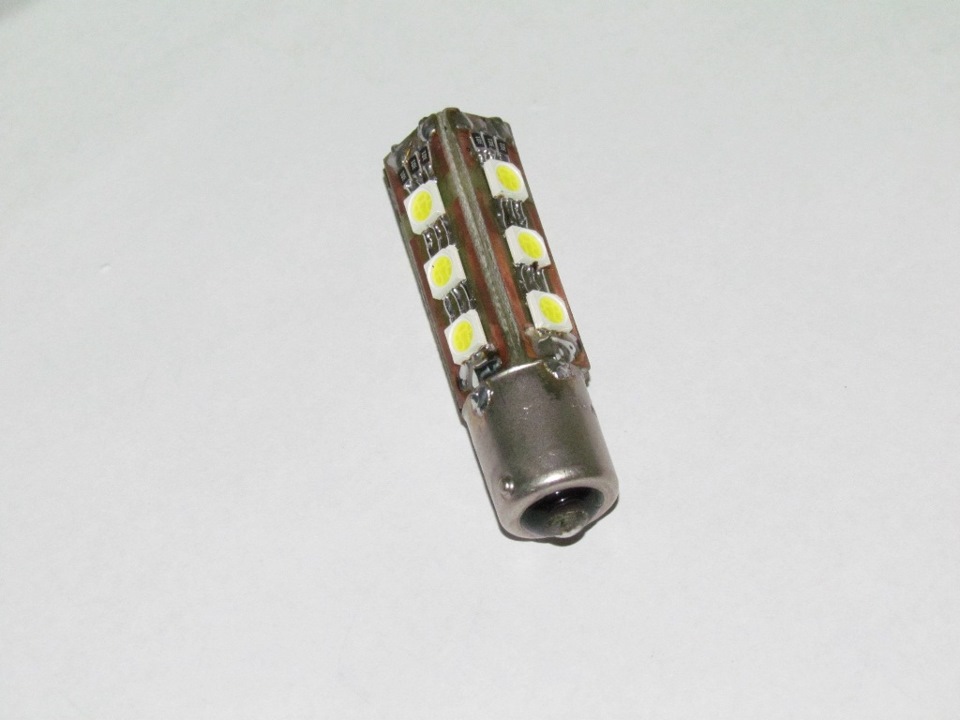

З'єднуємо це все до купи і отримуємо ось такий результат
Коротке відео як це все світить на автомобілі.
Чекаю критики!
Р.S. На світлодіодах є мітка-зріз (або як там вона називається)полярності, але вона іноді не сходяться з описом. Раджу заздалегідьперевірити подавши напругу на ніжки. Китай форева
