№82 Промкарданчик #2

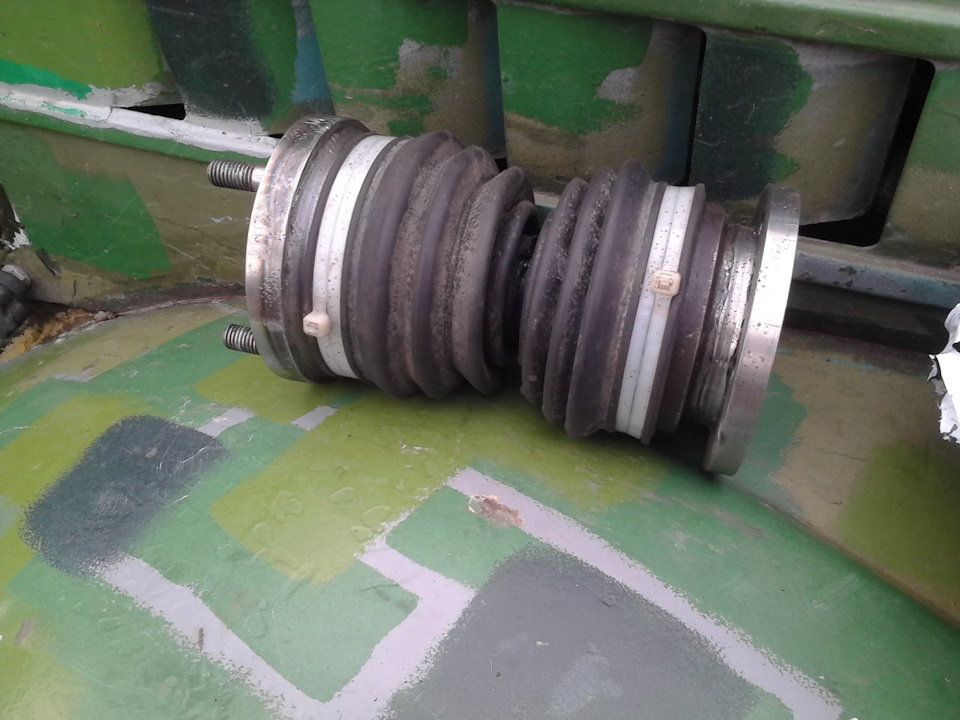

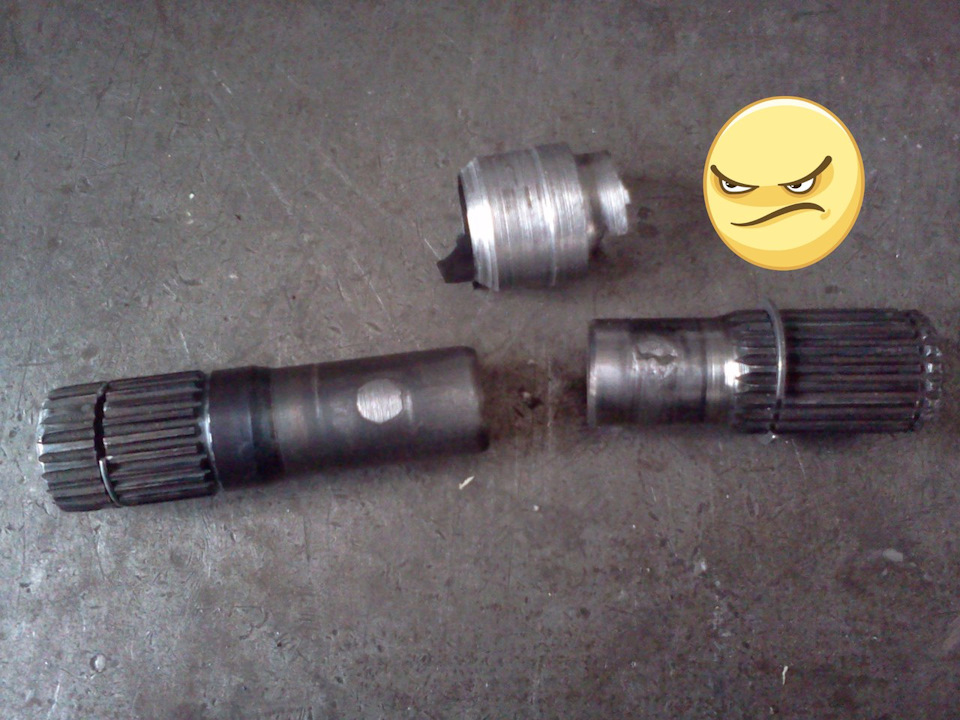

Промкарданчик зарекомендував себе добре, але вчасно динамічногоудару при виході з льоду на твердий грунт прокрутило половинки валувідносно один одного, вони були скріплені втулкою на гаряче зісвердлінням і проваркою в 2-х точках. Кожного валу Після розбираннята розтину виявлено, що один вал проварений не якісно, що й сталопричиною поломки, намагатимемося виготовити цілий вал. Як з'єднатидва вали — порадьте.
Коментарі10
Скопіював відповідь на ваше питання людини, начебто непогано робить різні колгоспинги і взагалі ... Якщо що - знайди його по ніку і прямо поспілкуйтеся ... DB-3 Як варіант - замовити на якомусь заводі вал, у якого будуть шліци на кінцях, як у палиці ...
там швидше за все якась складно зварювана марка сталі, або взагалі не зварювана. спробуй з торсіону або стаба виготовити вал. Або ж варити з відпусткою потім поверхневе загартування. Загалом на коліні не зробиш.
Теоретично, якщо зробити на торцях коронки що щільно входять один в одного, а зверху підсилити муфтою, може що й вийде. Хоча, здається вал нивовський, і якщо так, то різниця в масі машин близько півтонни, а вазівські запчастини за запасом міцності ле...
Міцність зварених валів вважається 60% від цілого, так що треба збільшувати. І термообробка шва і навколошовної зони потрібна. Способи зварювання з книги ремонт насосів.
Будь ласка, посилання на книгу, або по-старому , видавництво. Дякую
Ремонт відцентрових і поршневих насосів нафтопереробних і нафтохімічних підприємствАвтори Краснов В. І., Жильцов А. М., Набережнев В. В. Видавництво ХіміяРік випуску 1996На кшталт ця.
Дякую!
Вже пробували варити все одно ламає в місці зварювання. Шукай хто може зробити цілісний вал з металу який можна загартувати. У БП є фото промвала з цілісним валиком зроблений.
Під кутом 45 градусів обидва вали, потім прихопити і балансування зробити, потім проварювання зварюванням, шрузи так робили
спочатку думаю болт у середину увігнати, потім краї торцяти і проварити і шліфанути на токарному стогну
