#Абетка лянчовода. Котушка, вона ж бобина

Рано чи пізно будь-який власник старого італоконя зіткнеться зтакою запчастиною, як котушка запалення.
Реч це дуже надійна і являє собою простий трансформатор навпаки.Конкретно в наших конях використовується Marelli BAE504D(K), скажувідразу, знайти її не дуже просто, як і інформацію про неї MagnetiMarelli поширює її за принципом OEM, а значить і документації нанеї майже немає, на відміну від того ж Bosch.

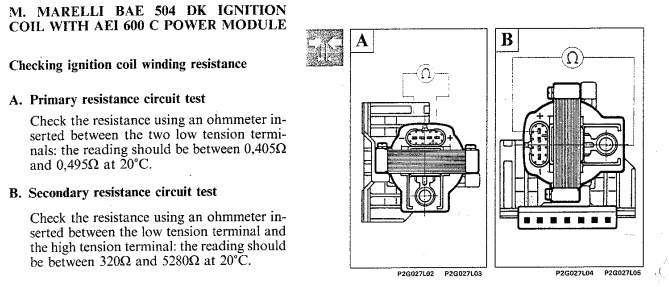

Витримка з офф мануалу

Як видно з опису працює вона в парі з комутатором MarelliAEI600C., тому як підбирають котушку саме під нього, у нашомувипадку граничний струм через бідолаху дорівнює 8А.
Відповідно потрібна котушка зі струмом 8А, опір первинної обмоткимає бути між 0, 400Oм. І 0, 495Oм Це так само важливий момент, якщо буде більше — почне падати стеля максимальних оборотів, алепро це пізніше./b> і 5280Oм, що на перший погляд можездатися як друкарська помилка, але це не так. За великим рахунком, опір вторинної обмотки впливає тільки на довговічність котушки —чим він вищий, тим довше прослужить.
З цим розібралися.
І ось настав той щасливий день, коли з-під капота вашого коня самтесла почав метати іскри у що не дивлячись. Ви відкриваєте якийсьсайт із ЗЧ і починаєте пошук котушки, а там:

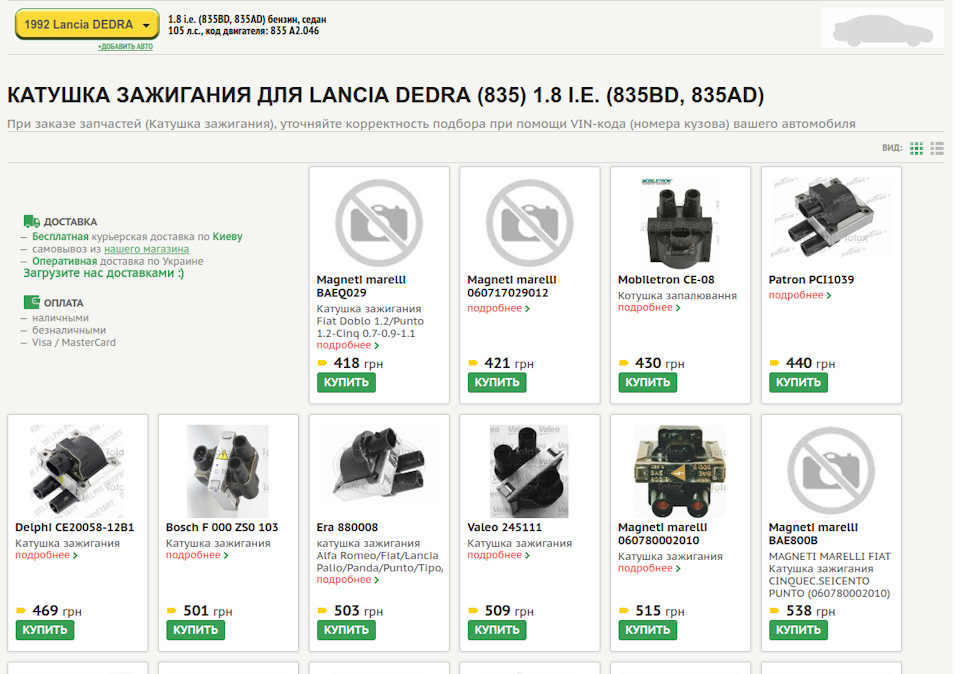

Популярні сайти навіть не завжди можуть підказати аналог

або :
< /

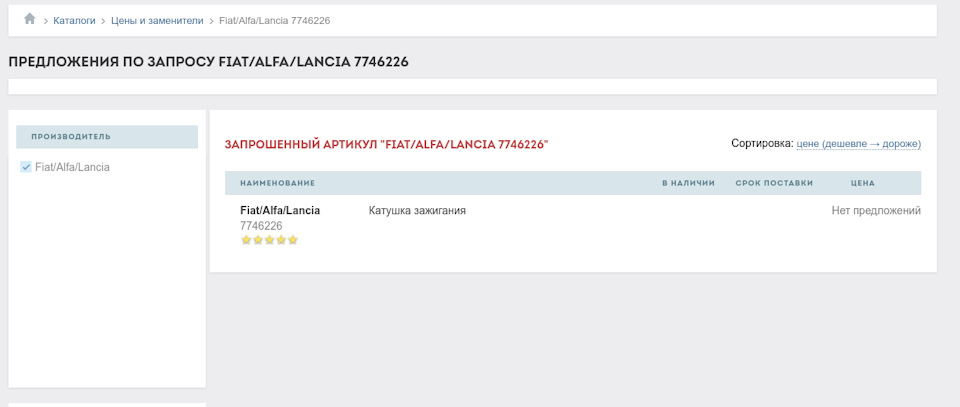

А якщо підкажуть, то толку від цього не багато Але буває і щевеселіше. У моєму випадку стоїть двигун A2.046 з рідною системоюзапалювання, без колгоспу. > Хм…щось тут не так

Начебто і ціни ок, і на вигляд все схоже але…пропонований замінникмає роз'єм для комутатора тільки на 2 піна. Якщо відмотативгорі, то на витримці з мануалу чітко вказано 4 піна. Осьвам і пошук за VIN.
Що ж, далі є кілька сценаріїв розвитку:
— Розбірка. Що зовсім не гріє, бо середній термін службикотушки — 120 000 — 150 000 км і скільки пробіг ваш потенційнийекземпляр — не відомо.

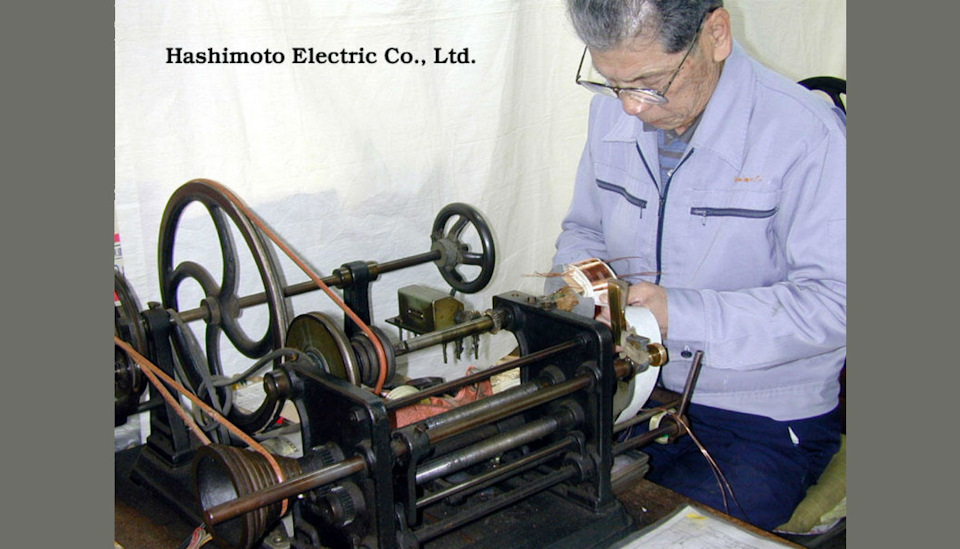

— Попрацювати ручками:
< /
Ага, попався рукоблудник
Але це вже крайній випадок.
— Найти аналог самостійно. Саме цей варіант ми вибираємо.Параметри котушки у нас є, комутатор також є, йдемо у похід на "звалище" під назвою інтернет.
Як я й казав раніше, дуже важливо — опір первинної обмотки. Чимоборотист мотор, тим воно менше. Для наших коней воно вказано вмануалі та у рідної котушки (BAE504DK) параметринаступні:
Первинна обмотка:0, 450Ом
Вторинна обмотка:5000Ом
Переріз дроту:0, 8мм
Напруга:приблизно 35000В< br/>
Харчування:14В
Частота:100Hz (приблизно 10мс)
Власне, цього вже достатньо для пошуку.

Невелика шпаргалка

Є один важливий момент:багато сайтів вказують як аналогкотушку BAE506F… це зовсім правда. Справа в тому, що цякотушка розрахована на 6 циліндрів і зовсім інший комутатор. Знашим вона запрацює, і на перший погляд дуже навіть непоганозапрацює, з тією лише різницею, що стеля ваших оборотівдорівнюватиме 4000об/хв. Опір первинною обмоткою —0, 750Ом, що нам зовсім не підходить.

Починаємо гуглити bobina з нашими параметрами. Пройшло хвилин 5, як переді мною з'явилася ось така котушка:ТТХ відміннопідходять

Переходимо в аналоги:

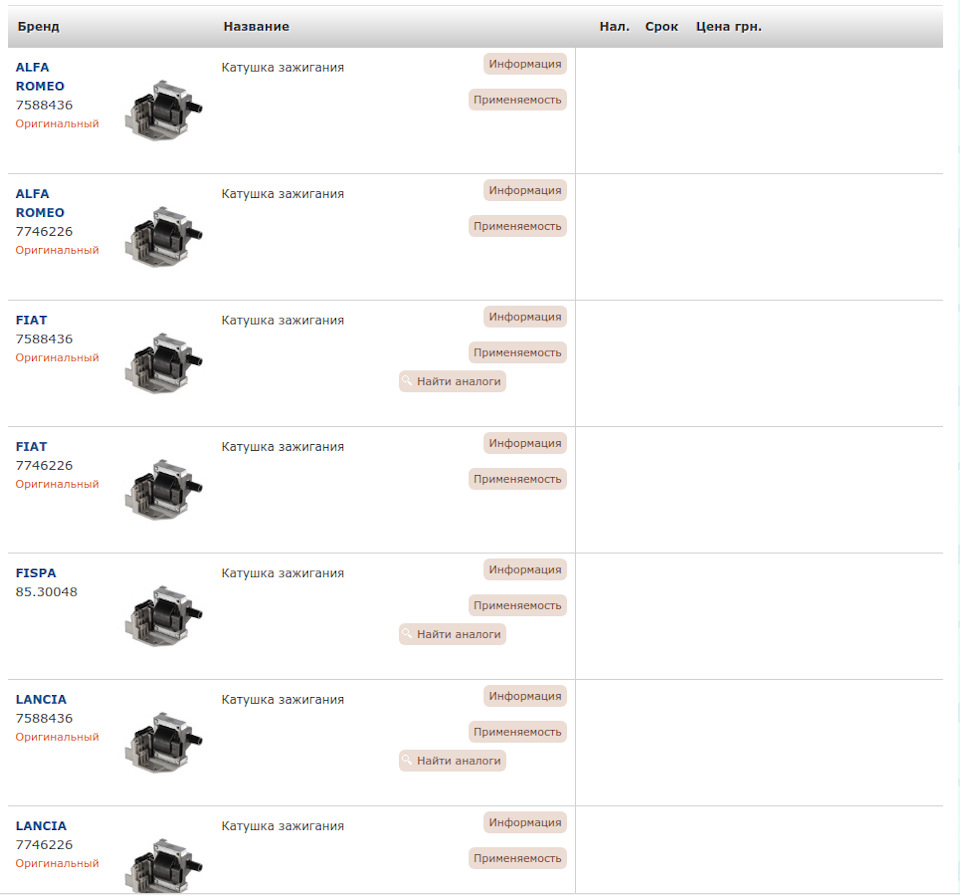

Вуаля< Ось вам повні аналоги котушки, серед яких є і наша рідна.А далі вже вибираєте на смак і колір гаманця, майже всі ці котушкиє у продажу.
