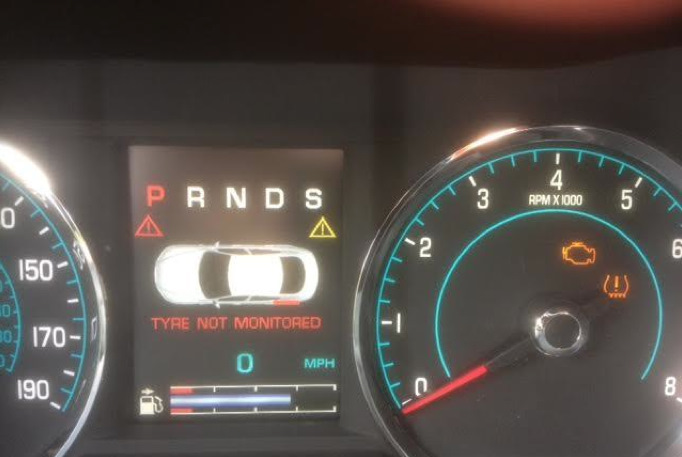

Іноді власники Х250 можуть бачити таку прекрасну індикаціюпомилки системи TPMS на панелі приладів:
01
Після проведення дилером перевірки за допомогою SDD в блоці системиконтролю тиску в шинах (TPMS) відображаються наступні кодинесправності
C1A56-31 - відсутність сигналу в передньому лівому передавачі взборі
C1A58-31 - відсутність сигналу у передньому правому передавачі взборі
C1A60-31 - відсутність сигналу в задньому лівому передавачі взборі
C1A62-31 - відсутність сигналу в задньому правому передавачі взборі
Однією з причин цього неподобства можуть бути банальні перешкодиміж датчиками коліс і приймачем в розташованому центральнійконсолі, що одержуються від Вашого смартфону з постійно включенимиWi-Fi і Bluetooth, навігаційна система, відмінна відустановлюваного підприємством- Якщо відключити дані компоненти нацентральній консолі, несправність може бути усунена через 10-15хвилин.
p>
Якщо саме ці прилади стали причиною перешкод між датчиками коліс таприймачем у розташованому центральній консолі, не засмучуйтесь, длявас є рішення від інженерів JLR :)
1) Від'єднайте акумуляторну батарею

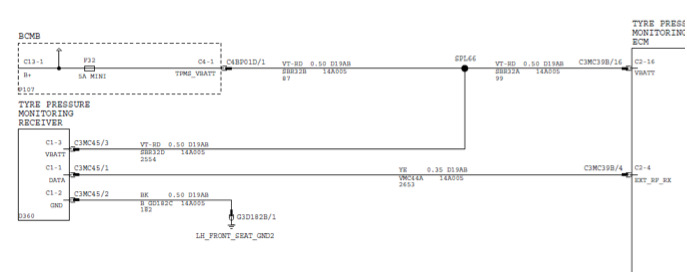

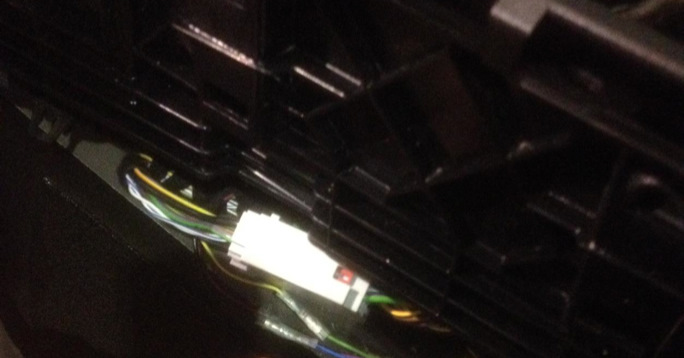

2) Вийміть приймач блоку TPMS із центральної консолі. Відріжтероз'єм, залишивши приблизно 10 см дроту. Переконайтеся, що визаписали кольори проводів і відзначили розташування клем.
3) Використовуючи три однорядні роз'єми з комплекту для ремонтуджгутів проводів, з'єднайте три нові проводи

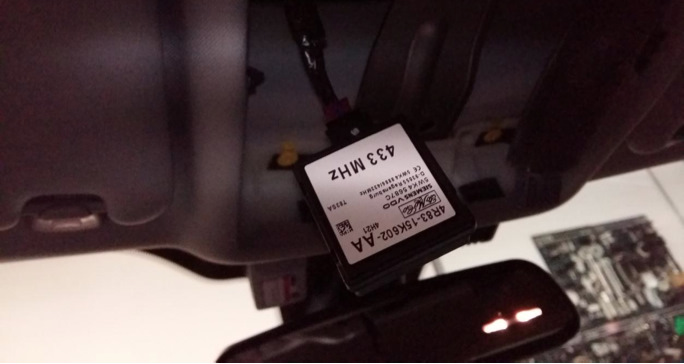

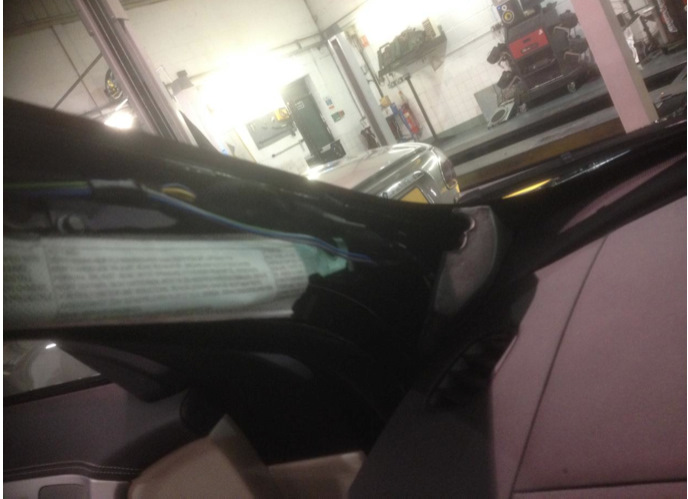

< /4) Прокладіть джгут від центральної консолі вздовж існуючогоджгута під пасажирським сидінням, потім проведіть його вздовж краюкилимка у напрямку до передньої частини автомобіля, під стійкою A, потім вгору по стійці A і в стельову оббивку, де в поглибленніобшивки (над сонцезахисним козирком) повинен бути встановленийприймач блоку TPMS
p>
05
5) За допомогою трьох однорядних роз'ємів, що залишилися, приєднайте роз'єм, дотримуючись орієнтації проводів.
6) Зафіксуйте блок на місці за допомогою відповідногоматеріалу.






Коментарі20
Доброго дня Чи можливо повністю відключити систему якщо датчиків немає?
Звичайно можна вимкнути
Не підкажеш друг як це зробити? у мене шас ні одного датчика в колесі немає лампочка ця дратує. Все в ідеалі крім цієї лампи
редагується ССF, у ньому відключається наявність TPMS
Млинець я походу в цій справі взагалі ^валенок^ . У якому напрямку хоч рухатися?)
Знайти людину зі шнурком та SDD, яка підключиться та деактивує систему.
А чек чого горить?
На першому фото автомобіль не заведено!
у мене теж на всі чотири датчики лається система. але іноді все нормально. Дивна херня)
мужик ти чесно з*****! н**** ти купив машину і тюнінгуєш її всякої х*****? не простіше було відразу максимальну комплектацію взяти?
Прошу не хамити! Якщо не потрібна інформація, що викладається тут, нікого не змушую витрачати свій час.
Я якраз хотів викласти фото автомобіля після миття але Бог є! Я вже купив 8 (!) Датчиків ... а лампочки все горять) Тепер спробую зробити за інструкцією)))Не треба нічого чистити! Цей шевед (дмитро) три нуля з одиничками-дев'ятками просто уй з гори, ...
Ця інструкція підходить тільки для XF
А у XK де датчик стоїть, він один чи їх 4? Треба мені перевірити, може там дроти відвалилися…
На XK компоненти системи TPMS такі-таки модуль, приймач, антени 4шт., датчики 4шт. в колесах.Якщо горить індикація TPMS SYSTEM FAULT то майже завжди проблема саме з датчиками в колесах.
Справа в тому що я купив 2 комплекти нових датчиків і поставив спочатку на 20е колеса, другий комплект на 18е. Нічого не згасло ... Програмували з вини саме на мою машину. І ще питання, чому горять усі 4 колеса в обох випадках? Невже всі 8 несправні?
А навіщо їх програмувати? Хіба вони не повинні самі навчатися під час руху більше ніж 20км/год протягом 10-15 хвилин?
Я не знаю. Запитували вин і говорили що різні частоти на різних машинах. До речі одного разу 20 е погасли, а на день знову загорілися. Я не розбираюся і питати нема в кого. Я за рік проїхав від сили 100 км на Ягуарі , і грошей вкинув у нього на всякі...
А помилки при діагностиці які світяться у офіціалів?
Не знаю) Вони не знають ... гаразд, розберуся розповім. До офіціалів я не поїду більше. Слово дав. Мені здоров'я дорожче ...
