Інструкція з демонтажу стельових консолей або як правильно зняти плафони в X250

**/
Цей пост присвячений любителям запитувати як зняти плафони зпроханнями надіслати фото/відео процесу.
Сподіваюся даний комікс допоможе бажаючим долучитися до замінилампочок на діоди, чищення вмісту від комах, що тимчасово пішли всвіт, і побажали померти в надрах стельової консолі:

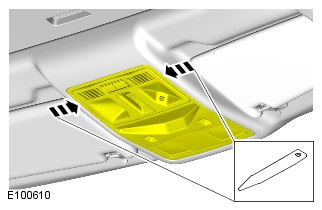

з торців необхідно підчепити викруткою/ножем/карткою

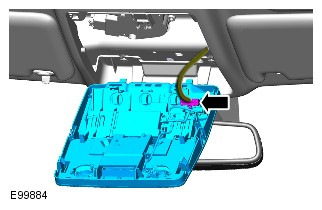

від'єднати роз'єм

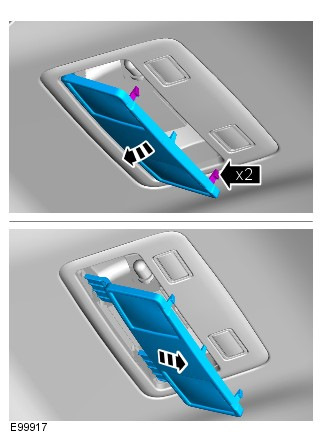

два етапи зняття елемента заднього плафона

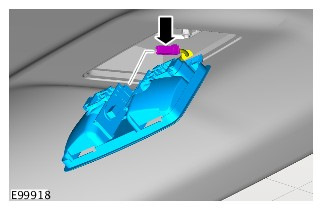

відключення роз'єму

І трохи теорії для розуміння з чого складаються плафони:

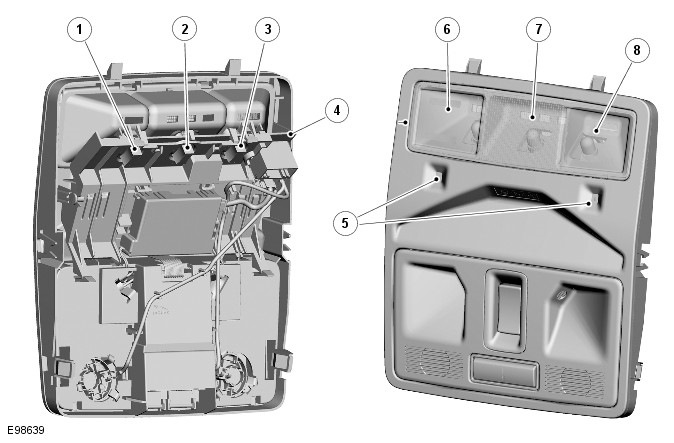

> ПЕРЕДНЯ СТЕЛЬНА КОНСОЛЬ

Передня стельова консоль

ПОЗ.
Найменування
1
Лампа лівого плафона місцевого освітлення
2
Лампа плафона освітлення салону< br/>
3
Лампа правого плафона місцевого освітлення
4
Друкована плата (PCB) — JaguarSense
5< br/>
Світлодіоди (LED) загального освітлення
6
Правий плафон місцевого освітлення
7
Плафон освітлення салону< br/>
8
Лівий плафон місцевого освітлення

Стельова консоль розташована поряд з лобовим склом у стельовомуоздобленні. Консоль можна зняти, акуратно піднявши задню кромкукорпусу, щоб вивільнити 2 пружинні затискачі, і потім потягнувшиконсоль назад, щоб вивільнити 2 настановні планки. Зняття консолінеобхідно для заміни ламп у плафоні освітлення салону або лампосвітлення карт. Лампи освітлення салону та контрольна лампавідключення подушки безпеки в передній стельовій консолі єспільними для всіх автомобілів. Стельова консоль також може міститив собі модуль виявлення проникнення та об'ємні датчики протиугінноїсистеми, перемикач люка даху та мікрофон системи голосовогокерування залежно від специфікації та ринку збуту автомобіля.салону можна увімкнути та вимкнути вручну за допомогою функціїJaguarSense. Плафон також керується автоматичною системоюосвітлення салону.

Лампи освітлення карт включаються тільки вручну за допомогоюфункції JaguarSense. На патрони, розташовані на друкованій платі.PCB також забезпечує керування світлодіодами загального освітлення, сигналізатором відключення подушки безпеки та датчиками наближеннясистеми JaguarSense, вбудованими в PCB. У стельовій консолі також є2 світлодіоди для системи загального освітлення. Навколишнє (просторове) освітлення є однією з функцій перемикача керуванняосвітленням та залежить від налаштування регулятора освітленості вперемикачі додаткового освітлення. Навколишнє (просторове)освітлення забезпечує дуже обмежене підсвічування панелі приладівта підлогової консолі при керуванні автомобілем, не погіршуєоглядовість для водія.
КОНСОЛЬ

Найменування
1
Корпус плафона
2
Розсіювач лампи
3
Лампи плафона освітлення салону
4
Вимикач лівого плафону
5
Вимикач правого плафону
6
Патрони ламп
Задня стельова консоль розташована в стельовому оздобленні в заднійчастині автомобіля. Консоль можна зняти, акуратно підчепивши івитягнувши розсіювач плафона з корпусу. За рахунок цьоговивільняються 2 лапки, що є частиною розсіювача, дозволяючи витягтикорпус з отвору в оббивці стелі.
Плафон складається з корпусу та розсіювача та 2 окремих ліхтарів з2 перемикачами для індивідуального керування.
Задніми лампами освітлення салону можна керувати вручну задопомогою 2 перемикачів на корпусі плафона. Плафон такожуправляється автоматичною системою освітлення салону. Лампивстановлені в патрони, розташовані на друкованій платі, підключенійдо кожного перемикача. Зняття задньої стельової консолі необхіднедля заміни ламп. На закуску Вашій увазі типи ламп використовуютьсяне тільки в стельових консолях, а й у всьому. Салоні тапідсвічування дзеркал:Передня стельова консоль - плафон освітленнясалону W6WX 6 Вт
Передня стельова консоль — правий/лівий плафон місцевого освітленняW6WX 6 Вт
Задні лампи освітлення салону W6WX 10Вт
Ліхтарі освітлення косметичного дзеркала TS1.3W 1, 3 Вт
Права/ліва лампа підсвічування ніші для ніг W5W 5 Вт
Лампа підсвічування ящика рукавички W5W 5Вт
Правий/лівий плафони зовнішнього підсвічування в дзеркалах W5W 5Вт>
