Давно вже дуже муляє око темрява в районі блоку управління піччю.Думав багато варіантів як надати їй неповторності, деякі ідеївтілював як пробні. Але весь час не був задоволений результатом. Іось, нарешті добився того, що мене влаштувало, ось вирішивподілитися з оточуючими.

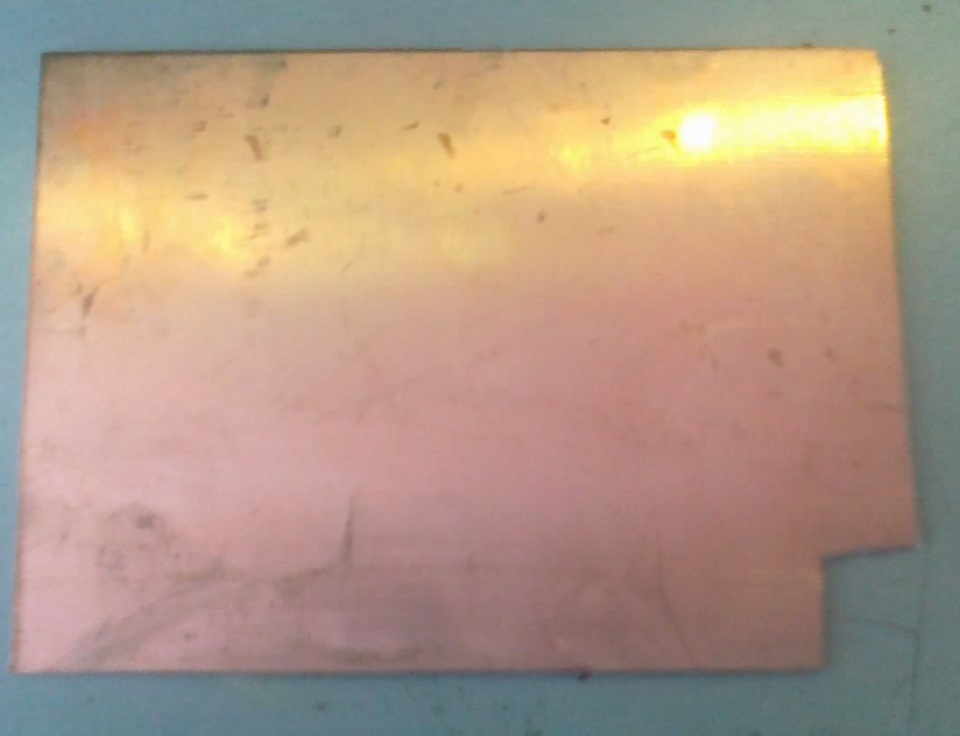

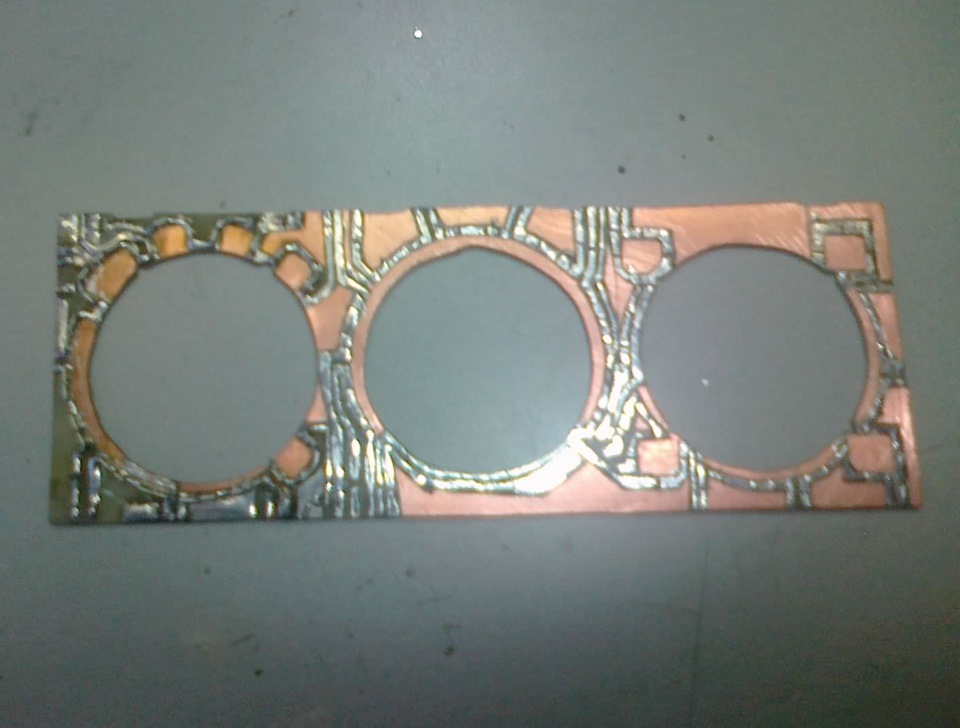

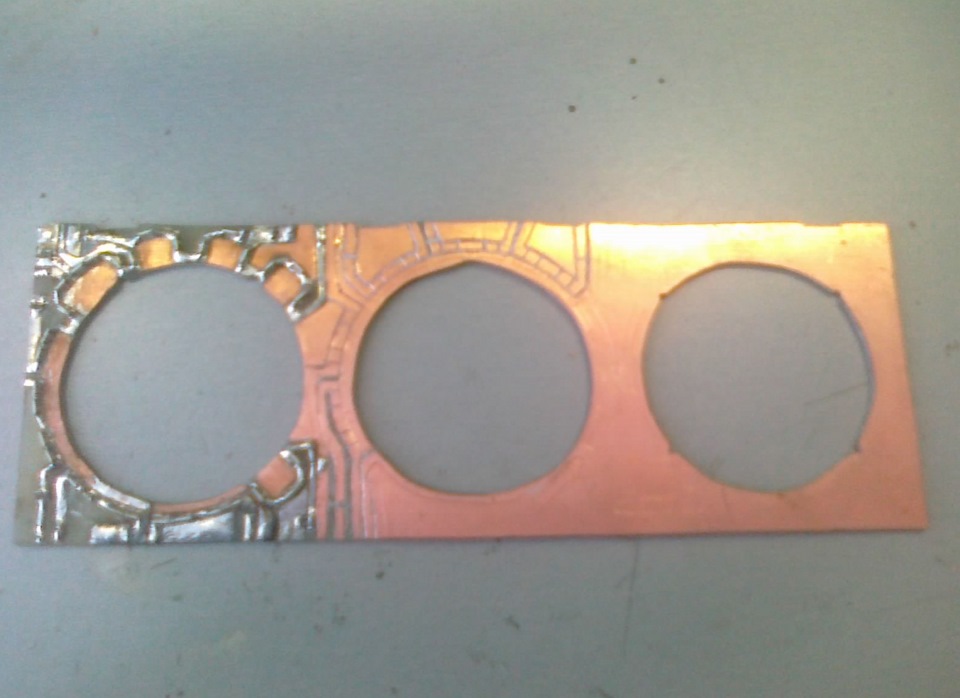

Взяв склооліт. Крііке Вітравлюємо доріжки та майданчики під SMDсвітлодіоди Я взяв зеленого кольору з розрахунком 2 діода на однусекдію (проріз) і 3-4 на великі прорізи (під цифри та значки) Априпаюємо діоди таким чином, щоб вони світили у напрямкувиштомпованих отворів у кришці, а самі розміщувалися за межамипрорізу.

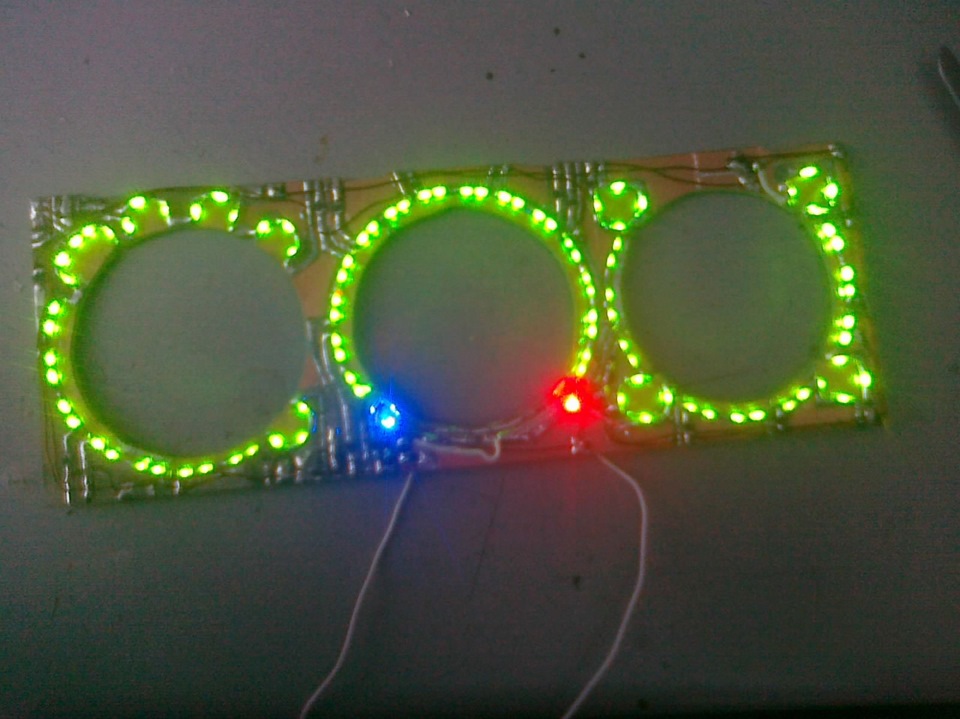

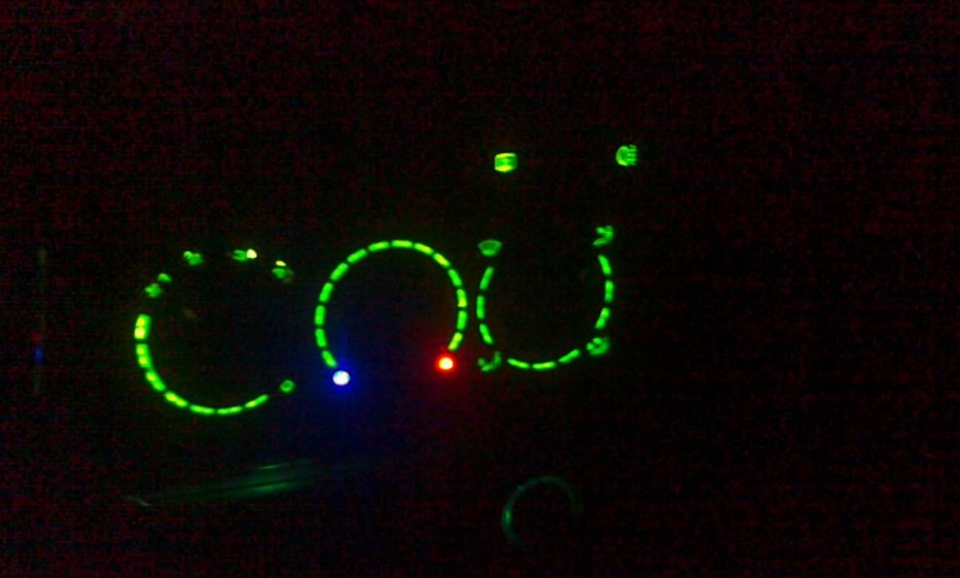

Ось, результат.Не забуваємо, що необхідно розрахувати номіналирезисторів залежно від параметрів діодів та їх кількості.Я зробивсхему діодної стрічки:3 діода/резистор і такі схемкизапаралелив.Тобто, у мене вийшло N-е кількість паралельних плечей з3х діодів і резистора.А ось підсвічування на своєму місці. Фото недуже набридло, але в живу дуже м'яке і приємне зелене світло звідтінком жовтезни. Не дратує, не б'є у вічі і рівномірний засвітивсіх частин панельки))))
Коментарі4
Класно вийшло! Але це N-е кількість паралельних плечей з 3х діодів і резистора - для мене старші матюки)
Спасибо))) Змив у тому що загальна кількість діодів вийшло десь близько 90 шт. (Точно не пам'ятаю, треба рахувати). Послідовно ми не можемо їх запитати. Тому беремо 3 діода послідовно запитуємо, а що б не спалити їх, ставимо резистор.
хороша робота
Спасибі)
