І так проблема:стартеру важко крутити, хоча акумулятор начебтозаряджений.
Рішення проблеми:перебираємо стартер.
Очі бояться, а руки роблять!
Інформацію беремо з:1) https://megadriver.org/logbooks (для того, де його взагалі знайти у себе в машині) br/>
2) https://megadriver.org/logbooks — більш докладна інструкція.
Що куплено (цікаві аналоги зовсім не від наших машин):
1 ) щітковий вузол (у зборі):MOBIS (KIA) 3616937300 — за фактомвиробництво VALEO з адекватним цінником! І в смітник ненадійні щіткиCargo! знову ж таки дешевше, ніж б'ється той же карго по замінникуоригіналу.
3) втулки стартера:CARGO 140731 - задня, передня - CARGO 140555.Тут як би варіантів на вибір немає.
Для ремонту — краще запастися ямою і другою людиною, яка хворіє завас з пивом, у мене це все, на жаль, не було. Знімаємоповітрозабірник

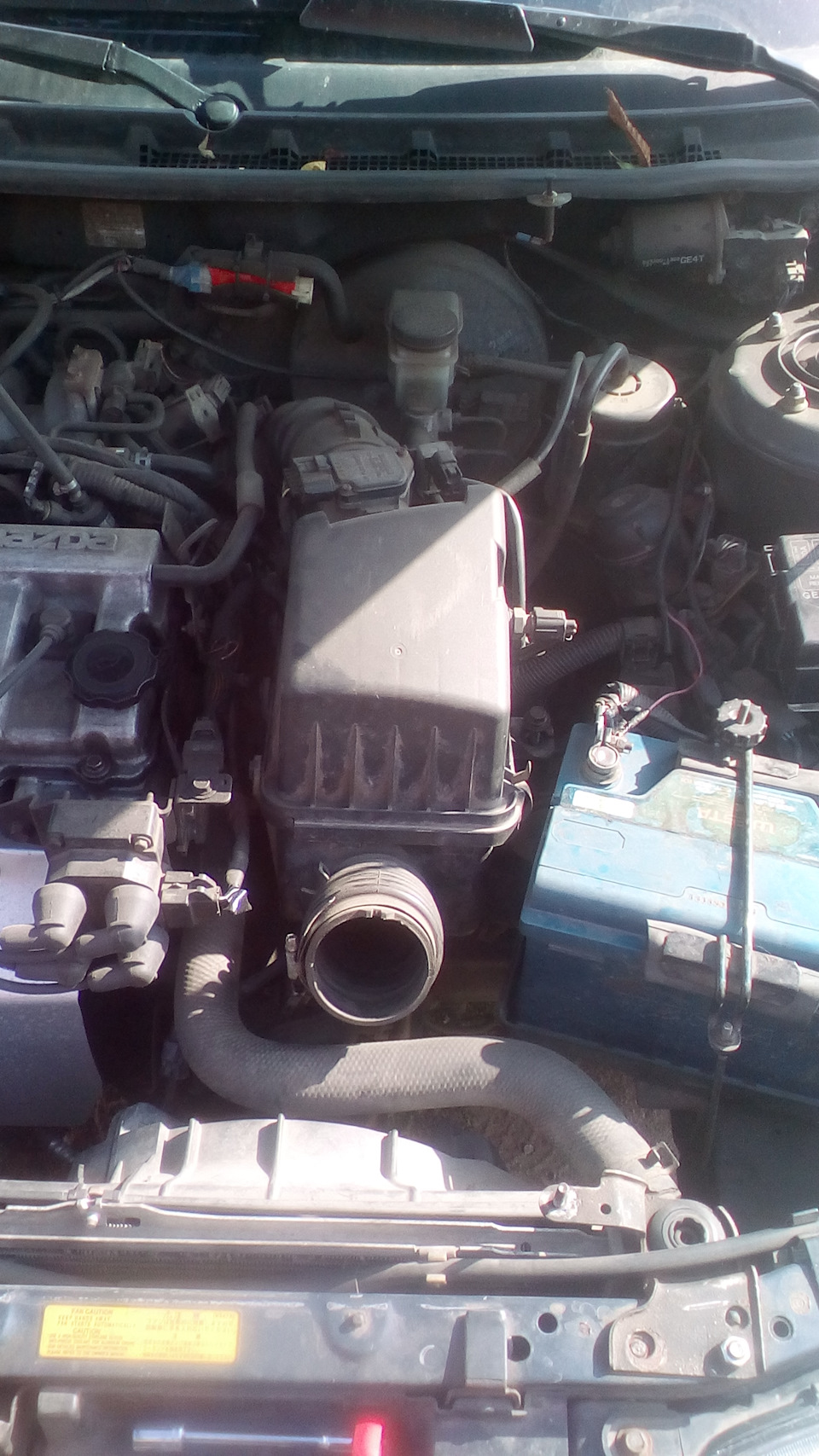

2. Знімаємо корпус фільтра і не забуваємо від'єднати всідатчики

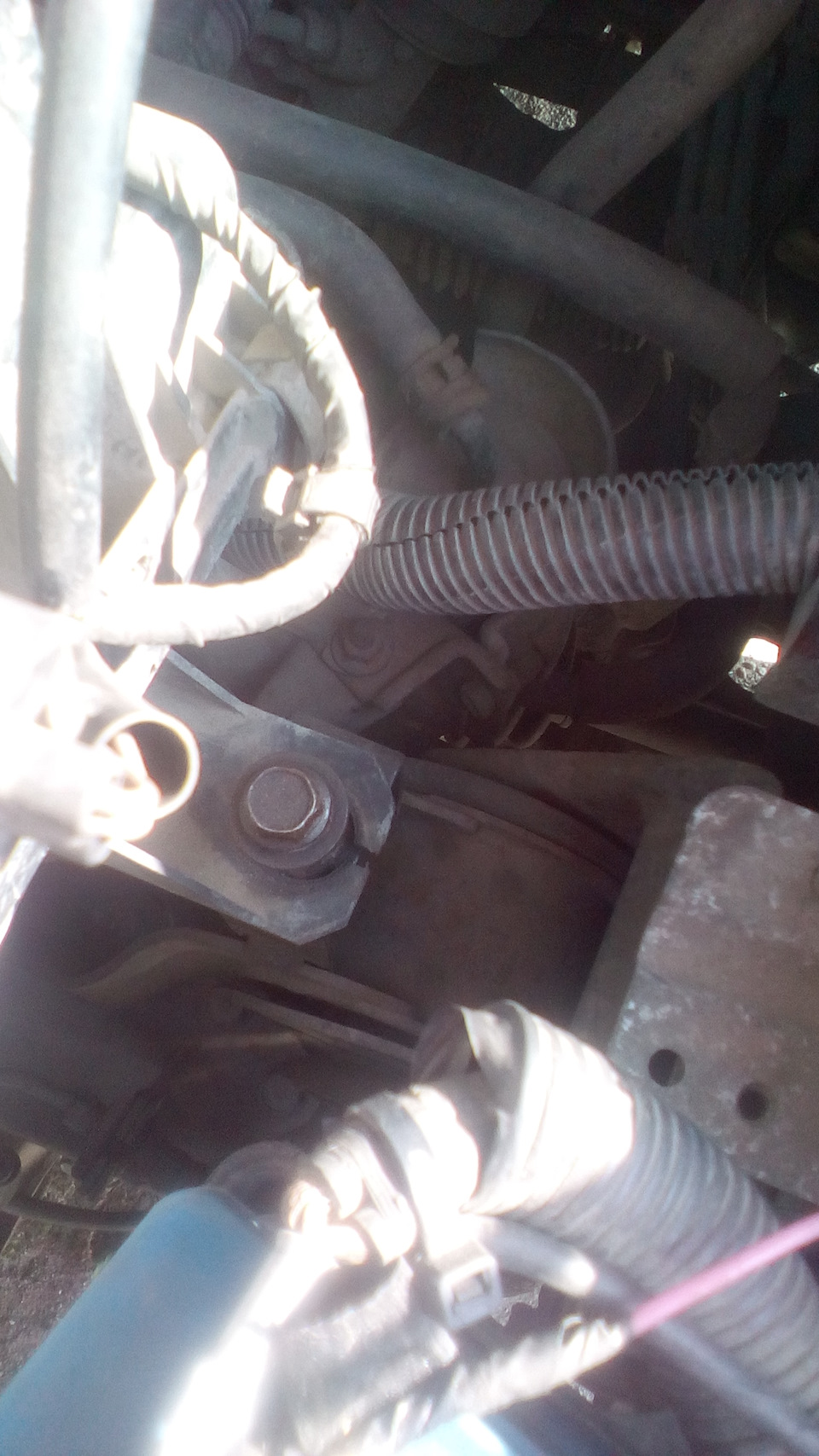

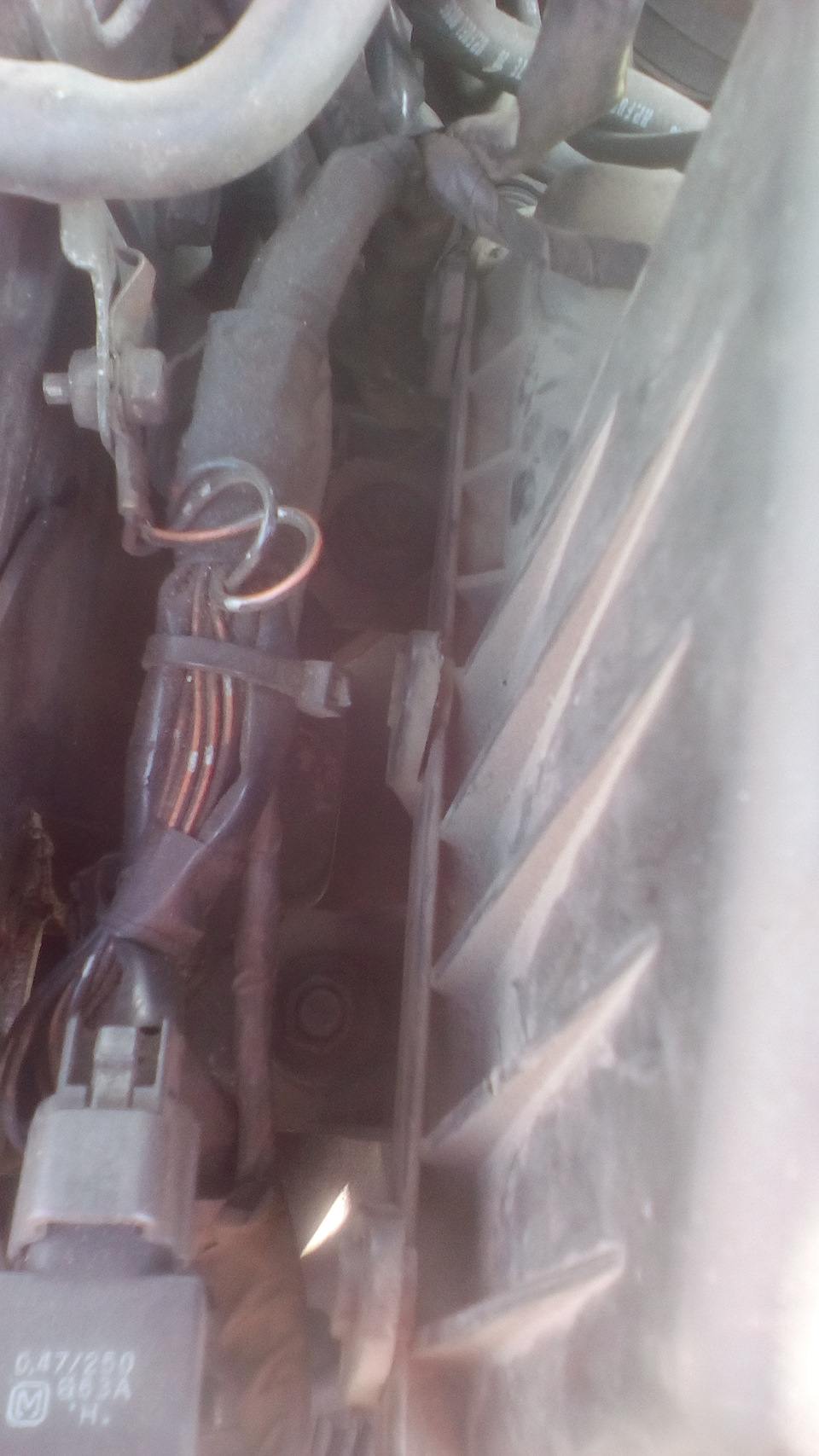

3. Відкручуємо 2 болти, що кріплять зверху стартер (дивимось записхруя за вище наведеними посиланнями).
4. Домкратимо будь-яку зі сторін авто (чим вище, тим краще).
5. НЕ ЗАБУДАЄМО ПРО БЕЗПЕКУ, ВАС ЧЕКАЮТЬ БУДИНКИ РІДНІ! Ставимострахувальні стійки + кидаємо колесо під машину
6. Ліземо під машину. Знімаємо розпірну планку між повітрянимколектором і корпусом (заважатиме витягнутий стартер)

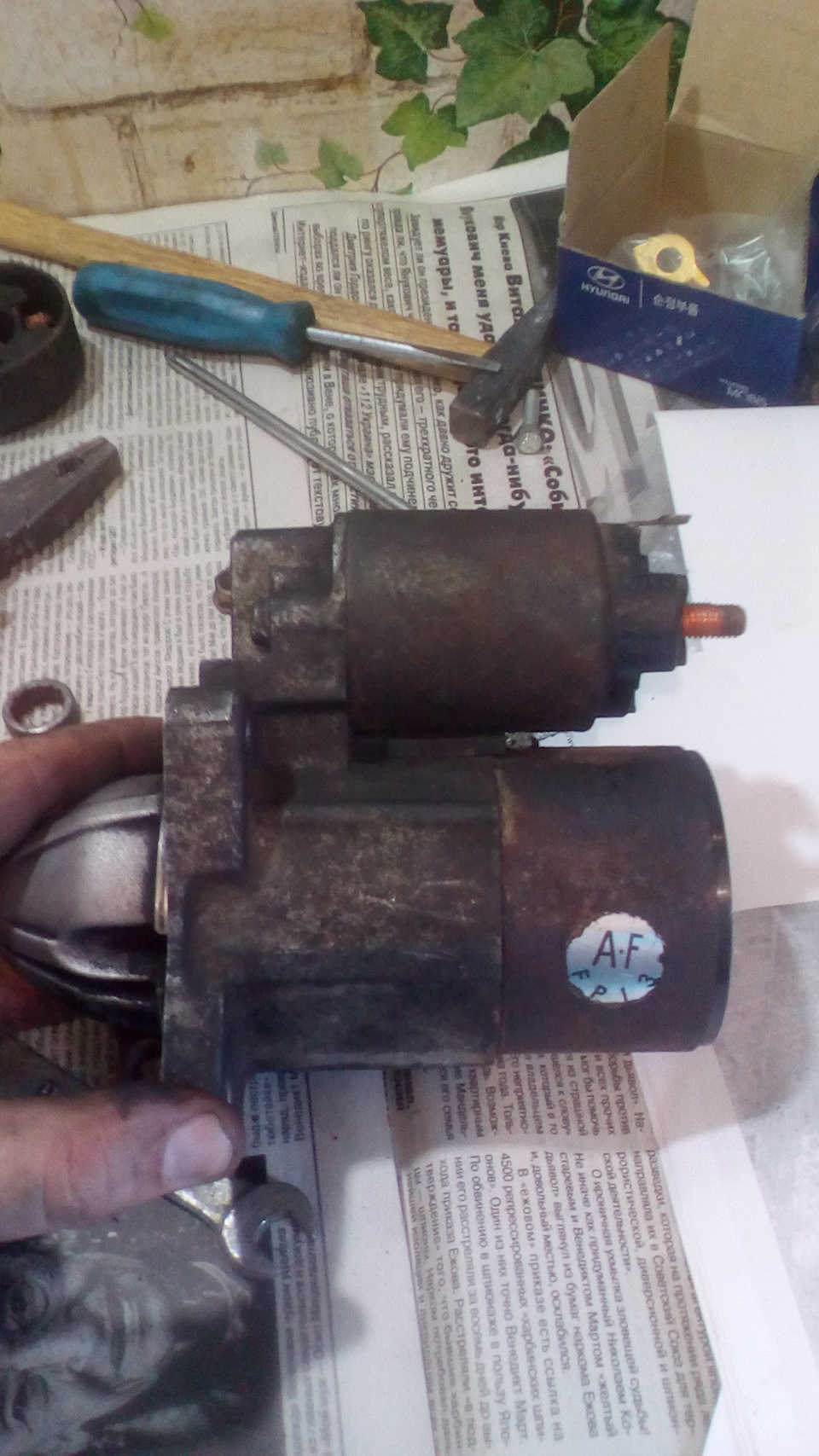

7. Викручуємо 3 болт і акуратно від'єднуємо дроти і витягаємо на цегрішне світло стартер. Походу його за 20 років і не ремонтували.Перед зняттям знизу вивчаємо з дружиною камасутру.
8. Ось тут почався і весь гемор…
8.1 одна шпилька підлоги добре, друга-при першому півоберті вонаобламалася… фак… Та ж проблема, що й у посиланні вище. Тількисторона інша. Вирішення проблеми - трохи нижче.
8.2. Як я не намагався, я не зміг викрутити 2 болти, що тримаютьвтягуюче! Ну нафіг ставити сюди болт під хрестоподібну викрутку? Рішення:беру свердло і дриль просто розсвердлюю капелюшки (різьблення - в самому бендиксі, в корпусі - просто дірки). Алепісля цього вам доведеться викинути.

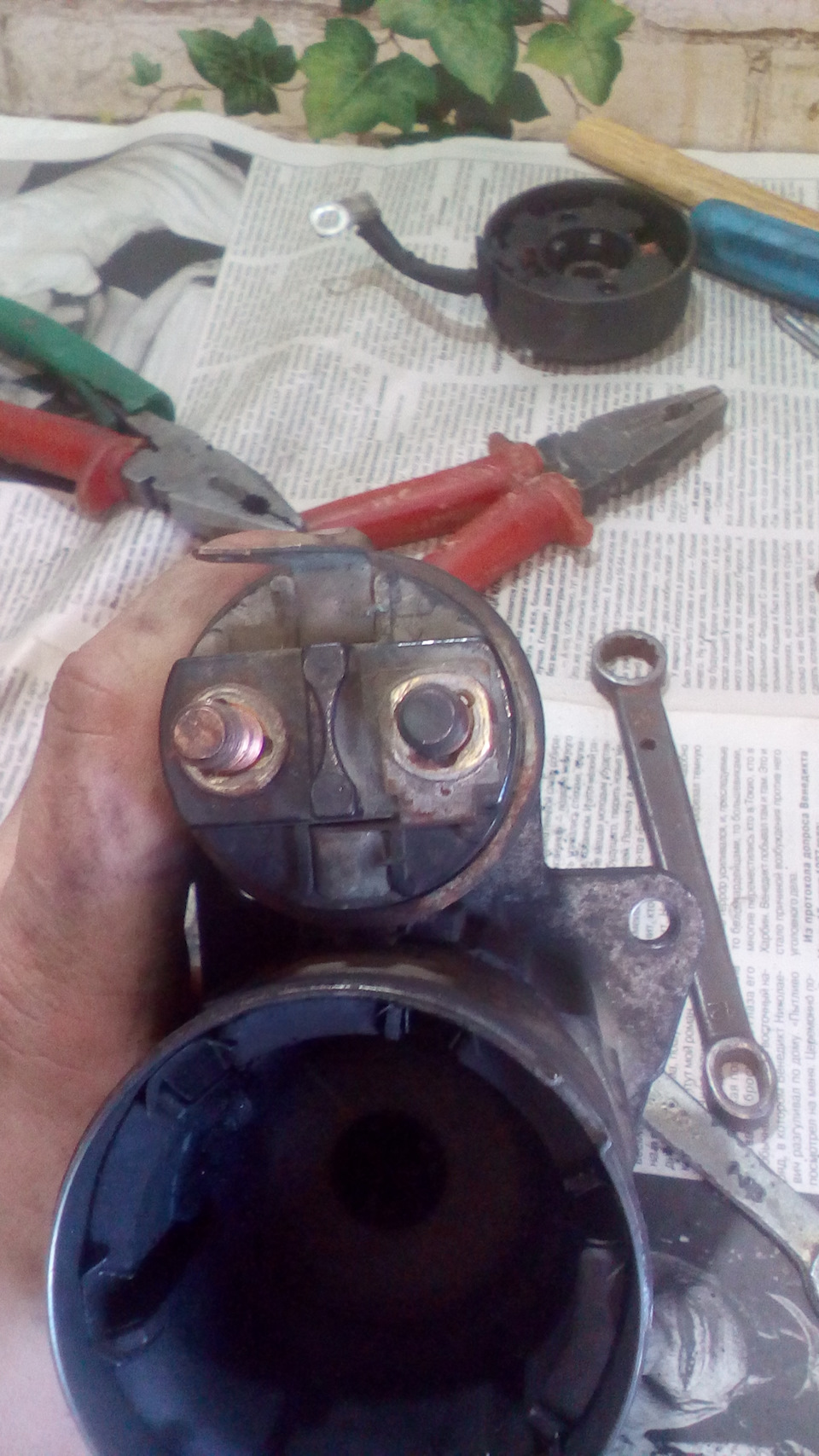

9. Розбираємо обережно весь корпус згідно з інструкцією. Проблемибули при від'єднанні електромотора від передньої кришкикорпусу:беріть кілька викруток і починайте їх вставляти в щілинурозштовхуючи 2 половинки. Не стукайте сильно! Там можуть луснутимагніти! Поступово корпус розпадеться на 2 частини, він простоприкипів.
Трохи фото. Що встиг сфоткати, бо час тикало
10. Викладаю фото, як має правильно стояти виделка:
11. Дісталися до передньої втулки — там ппц, вона розбита. Мічок на12 вкручуємо і втягуємо на себе втулку
12. Нову втулку впресовував звичайним дерев'яном і молотком, входить легко і досить щільно.
13. Шпилька мля... У мене обламалася шпилька, яка виходитьусередину коробки (особлива від автора на якого я посилався)
Розсвердлювання-я щось її розсвердлив, але свердло змістилося і врезультаті в передній кришці утворилася дірочка назовні... Спочаткуя зовсім засмутився, і почав думати вже про пошуки іншого стартера.Але тут мене осяяло:ніякого навантаження корпус тут не несе івиконує суто захисну функцію. Біжу в магазин і купую холоднезварювання, зачищаю абразивом та згадую уроки ліплення. Заліплюємодірку і починаємо далі робити перебірку.
14. Знаходимо шпильку діаметром м5 і довжиною не менше 150 мм.нарізаємо плашком різьблення. Шукаємо 2 гайки:одну самоконтрольну, другу - звичайну (ми ж пам'ятаємо, що у нас обламало ту шпильку, деБендікс входить в коробку і якщо болт розкрутитися - буде небажано...). Забігу вперед:при складанні та кріпленні передньої кришки (збоку бендикса яка) ми ставимо 2 гайки:спочатку звичайну накручуємо, а зверху - самоконтрагується і стягуємо їх. Кріплення дуже надійнеі врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"
11. Дісталися до передньої втулки — там ппц, вона розбита. Мічок на12 вкручуємо і втягуємо на себе втулку
12. Нову втулку впресовував звичайним дерев'яном і молотком, входить легко і досить щільно.
13. Шпилька мля... У мене обламалася шпилька, яка виходитьусередину коробки (особлива від автора на якого я посилався)
Розсвердлювання-я щось її розсвердлив, але свердло змістилося і врезультаті в передній кришці утворилася дірочка назовні... Спочаткуя зовсім засмутився, і почав думати вже про пошуки іншого стартера.Але тут мене осяяло:ніякого навантаження корпус тут не несе івиконує суто захисну функцію. Біжу в магазин і купую холоднезварювання, зачищаю абразивом та згадую уроки ліплення. Заліплюємодірку і починаємо далі робити перебірку.
14. Знаходимо шпильку діаметром м5 і довжиною не менше 150 мм.нарізаємо плашком різьблення. Шукаємо 2 гайки:одну самоконтрольну, другу - звичайну (ми ж пам'ятаємо, що у нас обламало ту шпильку, деБендікс входить в коробку і якщо болт розкрутитися - буде небажано...). Забігу вперед:при складанні та кріпленні передньої кришки (збоку бендикса яка) ми ставимо 2 гайки:спочатку звичайну накручуємо, а зверху - самоконтрагується і стягуємо їх. Кріплення дуже надійнеі врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:Запчастинина фото:3616937300
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"
11. Дісталися до передньої втулки — там ппц, вона розбита. Мічок на12 вкручуємо і втягуємо на себе втулку
12. Нову втулку впресовував звичайним дерев'яном і молотком, входить легко і досить щільно.
13. Шпилька мля... У мене обламалася шпилька, яка виходитьусередину коробки (особлива від автора на якого я посилався)
Розсвердлювання-я щось її розсвердлив, але свердло змістилося і врезультаті в передній кришці утворилася дірочка назовні... Спочаткуя зовсім засмутився, і почав думати вже про пошуки іншого стартера.Але тут мене осяяло:ніякого навантаження корпус тут не несе івиконує суто захисну функцію. Біжу в магазин і купую холоднезварювання, зачищаю абразивом та згадую уроки ліплення. Заліплюємодірку і починаємо далі робити перебірку.
14. Знаходимо шпильку діаметром м5 і довжиною не менше 150 мм.нарізаємо плашком різьблення. Шукаємо 2 гайки:одну самоконтрольну, другу - звичайну (ми ж пам'ятаємо, що у нас обламало ту шпильку, деБендікс входить в коробку і якщо болт розкрутитися - буде небажано...). Забігу вперед:при складанні та кріпленні передньої кришки (збоку бендикса яка) ми ставимо 2 гайки:спочатку звичайну накручуємо, а зверху - самоконтрагується і стягуємо їх. Кріплення дуже надійнеі врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:Запчастинина фото:3616937300
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"яка виходить усередину коробки (особлива від автора на якого япосилався)
Розсвердлювання-я то її розсвердлив, але свердло змістилося і врезультаті в передній кришці утворилася дірочка назовні… Спочатку язовсім засмутився, і почав думати вже про пошуки іншого стартера.Але тут мене осяяло:ніякого навантаження корпус тут не несе івиконує суто захисну функцію. Біжу в магазин і купую холоднезварювання, зачищаю абразивом та згадую уроки ліплення. Заліплюємодірку і починаємо далі робити перебірку.
14. Знаходимо шпильку діаметром м5 і довжиною не менше 150 мм.нарізаємо плашком різьблення. Шукаємо 2 гайки:одну самоконтрольну, другу - звичайну (ми ж пам'ятаємо, що у нас обламало ту шпильку, деБендікс входить в коробку і якщо болт розкрутитися - буде небажано...). Забігу вперед:при складанні та кріпленні передньої кришки (збоку бендикса яка) ми ставимо 2 гайки:спочатку звичайну накручуємо, а зверху - самоконтрагується і стягуємо їх. Кріплення дуже надійнеі врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:Запчастинина фото:3616937300
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"яка виходить усередину коробки (особлива від автора на якого япосилався)
Розсвердлювання-я то її розсвердлив, але свердло змістилося і врезультаті в передній кришці утворилася дірочка назовні… Спочатку язовсім засмутився, і почав думати вже про пошуки іншого стартера.Але тут мене осяяло:ніякого навантаження корпус тут не несе івиконує суто захисну функцію. Біжу в магазин і купую холоднезварювання, зачищаю абразивом та згадую уроки ліплення. Заліплюємодірку і починаємо далі робити перебірку.
14. Знаходимо шпильку діаметром м5 і довжиною не менше 150 мм.нарізаємо плашком різьблення. Шукаємо 2 гайки:одну самоконтрольну, другу - звичайну (ми ж пам'ятаємо, що у нас обламало ту шпильку, деБендікс входить в коробку і якщо болт розкрутитися - буде небажано...). Забігу вперед:при складанні та кріпленні передньої кришки (збоку бендикса яка) ми ставимо 2 гайки:спочатку звичайну накручуємо, а зверху - самоконтрагується і стягуємо їх. Кріплення дуже надійнеі врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:Запчастинина фото:3616937300
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"де бендікс входить у коробку і якщо болт розкрутитися буденебажано ...). Забігу вперед:при складанні та кріпленні передньоїкришки (з боку бендикса яка) ми ставимо 2 гайки:спочатку звичайнунакручуємо, а зверху - самоконтрагується і стягуємо їх. Кріпленнядуже надійне і врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:Запчастинина фото:3616937300
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"де бендікс входить у коробку і якщо болт розкрутитися буденебажано ...). Забігу вперед:при складанні та кріпленні передньоїкришки (з боку бендикса яка) ми ставимо 2 гайки:спочатку звичайнунакручуємо, а зверху - самоконтрагується і стягуємо їх. Кріпленнядуже надійне і врятли розкрутиться коли.
15. До цього часу зварювання вже добре схопилося (я пробувавпідколупати — хрін вам… і мене це ще більше втішило).
16. Все змащуємо (без фанатизму) і починаємо зворотнескладання.
17. При встановленні на місце втягуючого — не забуваємо, що штокмає зайти за вилку!
18. Установка щіток.
От фото щіткового вузла купленого мною виробництва валео:Запчастинина фото:3616937300
Не лякайтеся, що воно відрізняється зовні від встановленого у нас воригіналі.
Не забуваємо про хитрість:спочатку щітковий вузол надівається навал (що б розвести щітки) і тільки потім ми кріпимо його докришки.
19. Затягуємо шпильки:одну рідну ставимо. Другу — наскрізну
20 починаємо зворотне складання.
21 ах так… втягуюче стає трохи інакше, ніж рідне:
Зліва — рідне компонуваннястартера і втягуючого,
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
"
Дело — компонування при не рідному втягувальному
Ну і наостанок — замінив обірвану подушку коробки:
