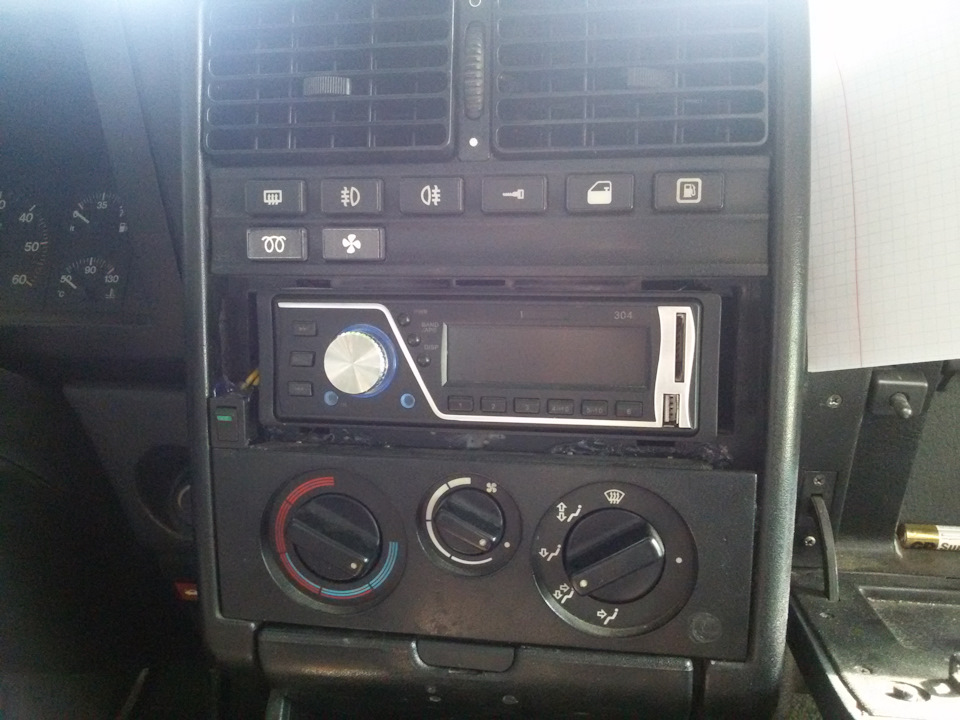

Вирішив нарешті зачепити тему автозвуку. В комплекті з машиноюмагнітоли не було і як тільки машина вже почала їздити я вмонтувавколись куплену китайську ось таку магнітолу.
Вона як і будь яка дешева магнітола мала недоліки:фонила, увиключеному стані споживала 200 мА тому живлення під'єднав черезкнопку, через це проявився ще один недолік відсутністьенергонезалежної пам'яті. Але що від неї можна вимагати за такігроші. Покатався з нею кілька місяців, мені це надоїло і вирішивзнайти щось інше. Серед асортименту не дорогих < 1000 грн менінічого не сподобалося, та й функцій у них тих, що мені потрібно небуло. Я оцінив свої можливості і вирішив зробити свою магнітолу.Всю начинку заказав з китаю, корпус взяв від старої ще касетноїмагнітоли, а передню панельку зробив сам.
В якості джерела звуку був вибраний модуль mp3 плеєра. Він володієтакими функціями:USB, SD, AUX, BT, Radio, керування пультом і наплаті є два контакти які дозволяють підключити зовнішні кнопки, асаме головне енергонезалежна пам'ять.

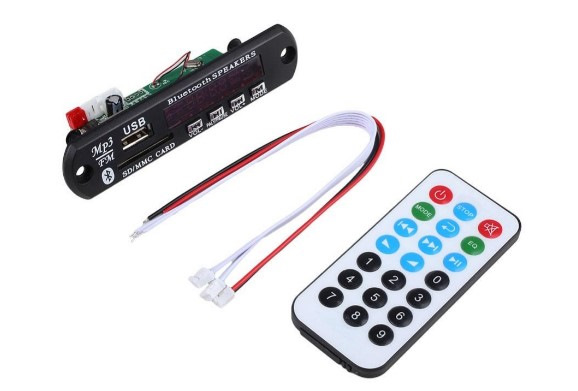

Ось такий модуль

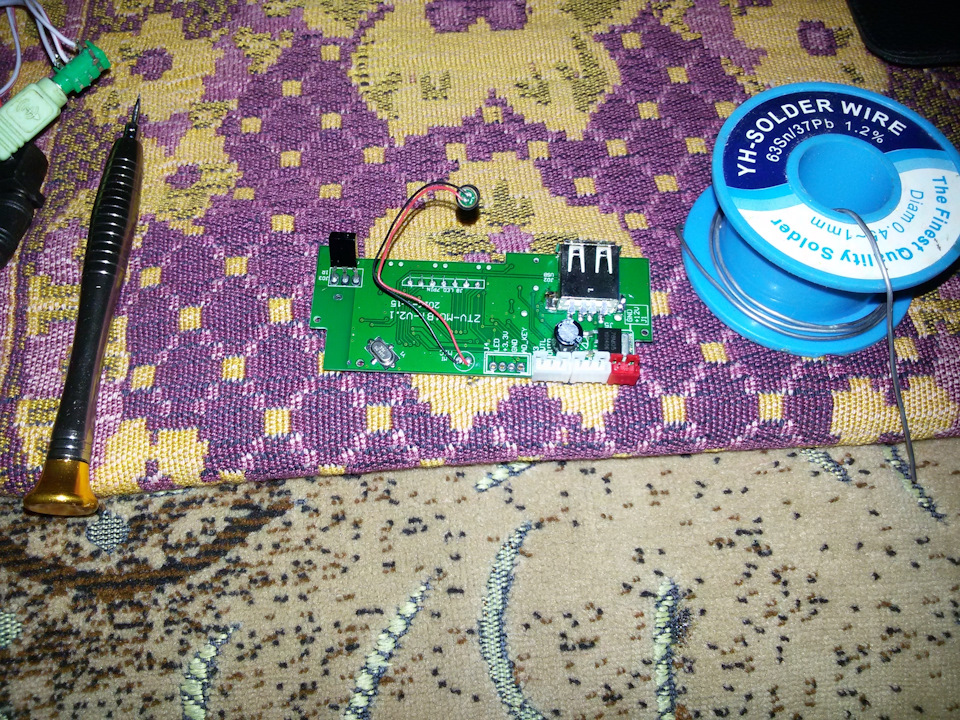

Тут вже частково роспаяний

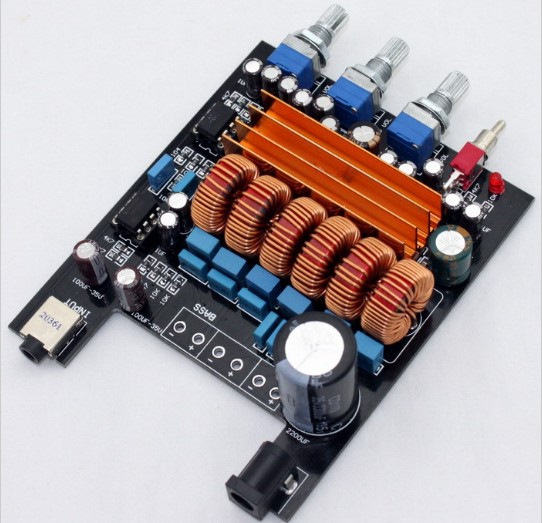

Підсилювач звуку D класу 2х50 Вт + 100 Вт, напруга живлення 24 В, тому до нього потрібен інвертор.

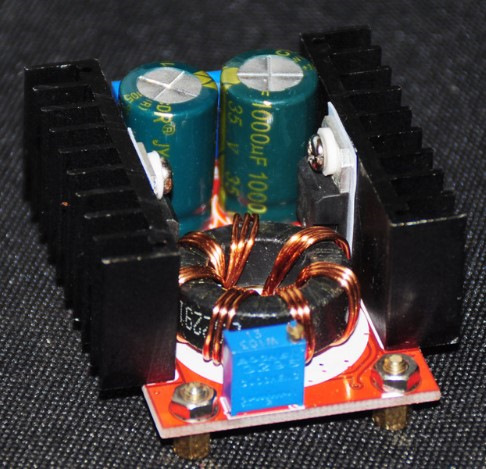

Інвертор на 6А
Крім цього був вмонтований понижаючий перетворювач, який живить USBвихід для зарядки телефона.
Панельку магнітоли зробив в стилі центральної панелі з кнопками.Монтаж робив на швидку руку, бо вже не міг чекати, катаюся з неювже пів року, результатом задоволений.
Кріплення для смартфона
Залишилося трохи підрізати панельку з боків і покрасити в чорниймат.
В принципі все, якщо є якісь запитання, пишіть.
