Вирішив зробити блокування стартера, яке є на кожній машині, алеконструктори, чомусь, полінувалися зробити таке блокування наЛаносі.

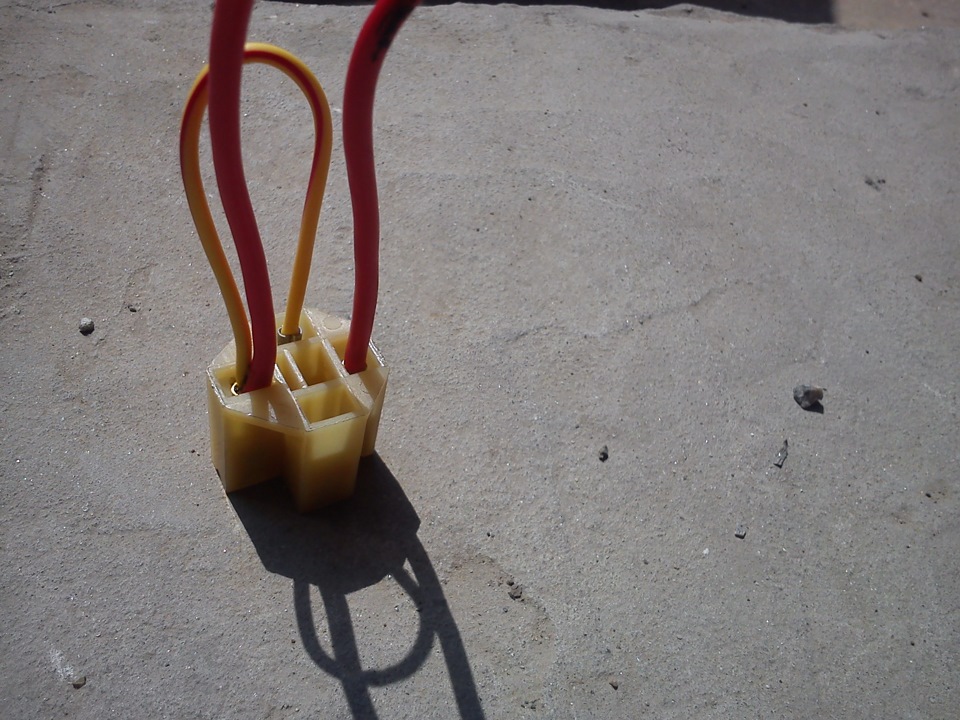

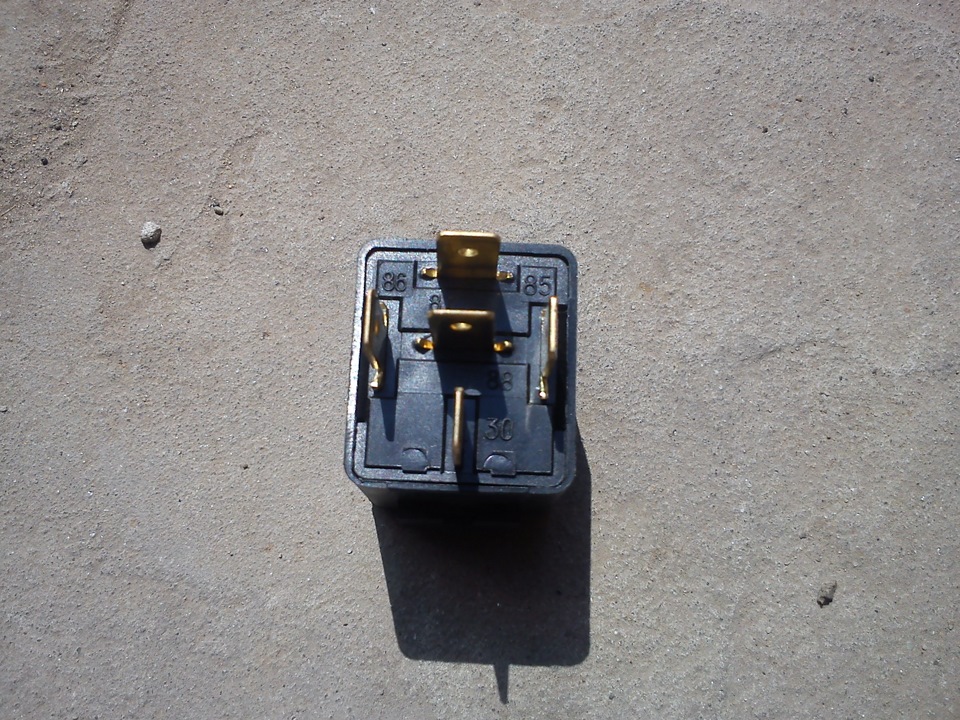

Нам знадобиться НР релле і у відповідь фішка

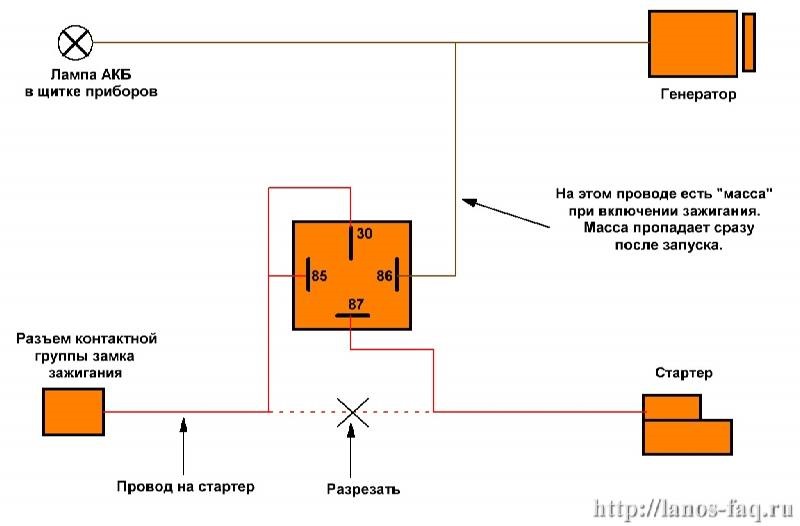

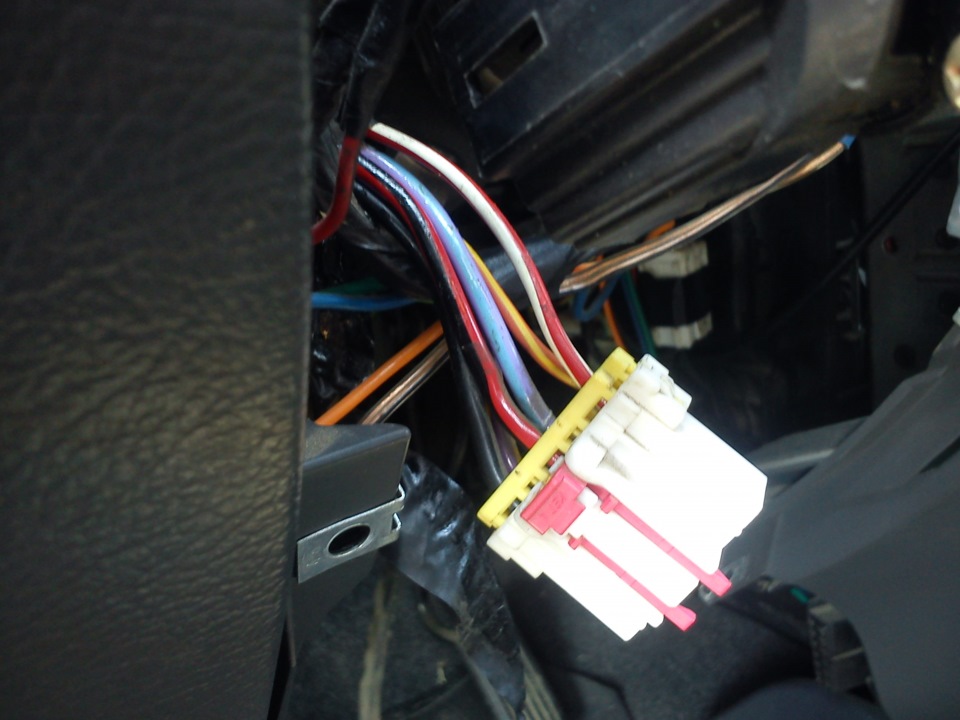

Все робиться ось за цією схемою:Знімаємо кожух кермової колонки, знаходимо фішку замку запалювання і Витягуємо її.

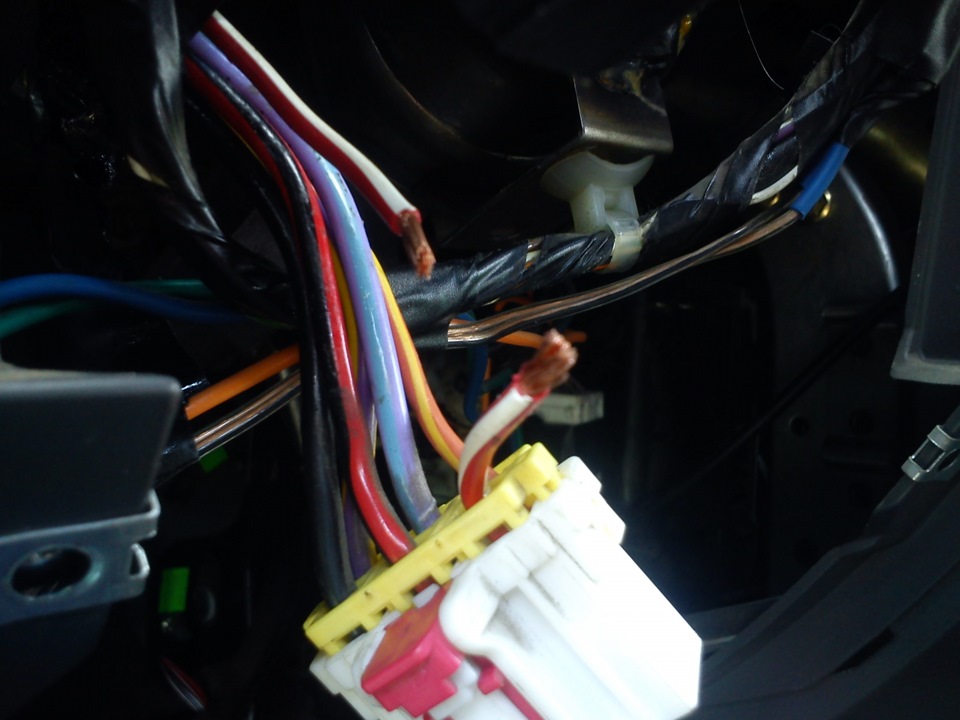

Нам потрібен крайній правий червоний\білий провід.Розрізаємо його.ж перерізу (краще пропаяти), ізолюємо і замотуємо назад ізолентоюДля управління релле плюс беремо від дроту стартера, а мінус відлампочки розрядки (четвертий провід ліворуч середнього роз'єму заприбиранням) )
стартер вже не перевіриться.
Відео роботи готового блокування:
PS Я заразом підключив провід від сигнашки до лампочки розрядки ітепер коли машина заведена, на брелоку ззаду машини блимаєдимок)))
Коментарі20
А намалюєш як поєднати цю функцію та блок стартера на охороні?
Схема така ж, тільки 85 клем реле пускає на канал сигналка, на якому пропадає живлення при постановці на охорону.
Ясно
підкажи пож. реле саме НР потрібно? в реле не особливо знаюся. чи можна якесь інше?
НР означає нормально розімкнене.
дякую, тепер більш зрозуміло.
Все доступно розписавши, красава! Собі теж буду робити!
Радий допомогти ))))
та у вухатому така фішка була, коли мій тато купив трійку був вражений відсутністю такої фічі я доопрацьовував так само. а в 12ці там і замок з блокуванням і реле стоїть. (механіка з часом розбовтується і можна, приклавшись, провернути ключ) щодо зав...
Найбільший прикол у мене в далекому 93 році був Запорожець тридцятка або ще вухастий. року десь 72 випуски. Так там із заводу була така фішка.
Відмінна доробка! треба взяти на замітку))
А головне - майже безкоштовна)))
Це точно)) сам пару разів при працюючому дв, стартер крутив))) Коли буду робити, звернуся за порадою))
Ок, звертайся ))).
о, це тема прикольна!
Дрібниця, а приємно )))
Потрібна штука! Молодцем!
Дякую!
хороша ідея! у мані до речі сигналка така сама!
Спочатку думав через сигналку зробити блокування, але мені не дуже сподобалася схема, вона реалізована через НЗ релле і після вимкнення запалювання, щоразу клацатиме релюха.
