А типовість поломки в ньому проста і банальна, але все попорядку.Фото де він встановлений і процес його зняття я не робив, так як чесно сказати зняти я сам не зміг. Щоб їх відкрутитипотрібен ще один ліктьовий суглоб крім існуючого)))) Тому щовивернути руку потрібно в трьох місцях))) Мені в цьому допомігфахівець на СТО.

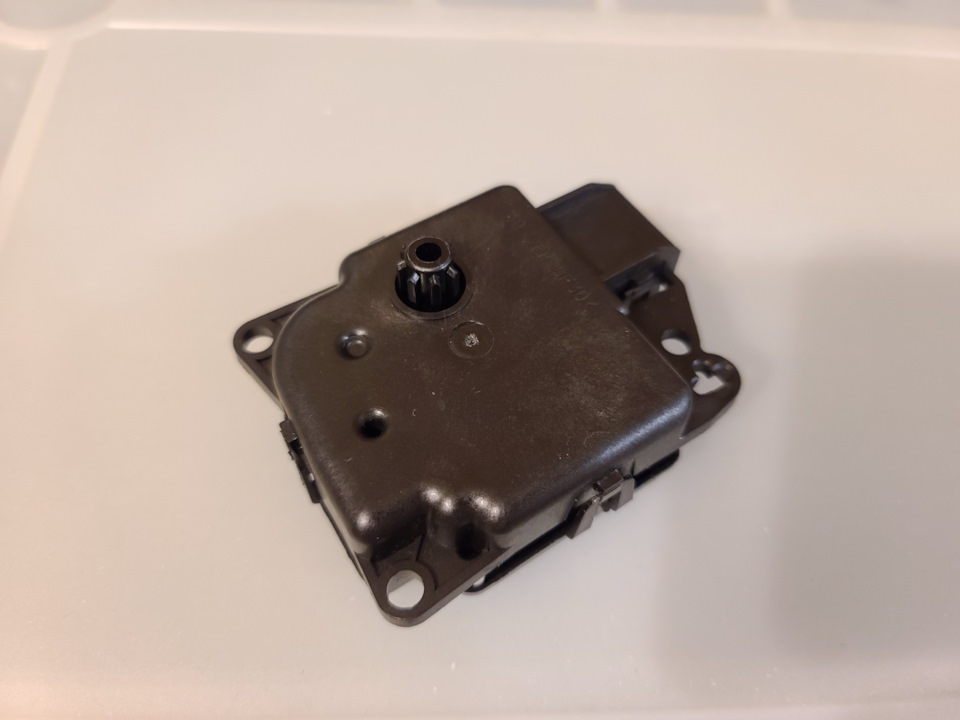

Ось так виглядає сам моторчик у зборі (ясний червоний що всерединісам мотор і шестерні)

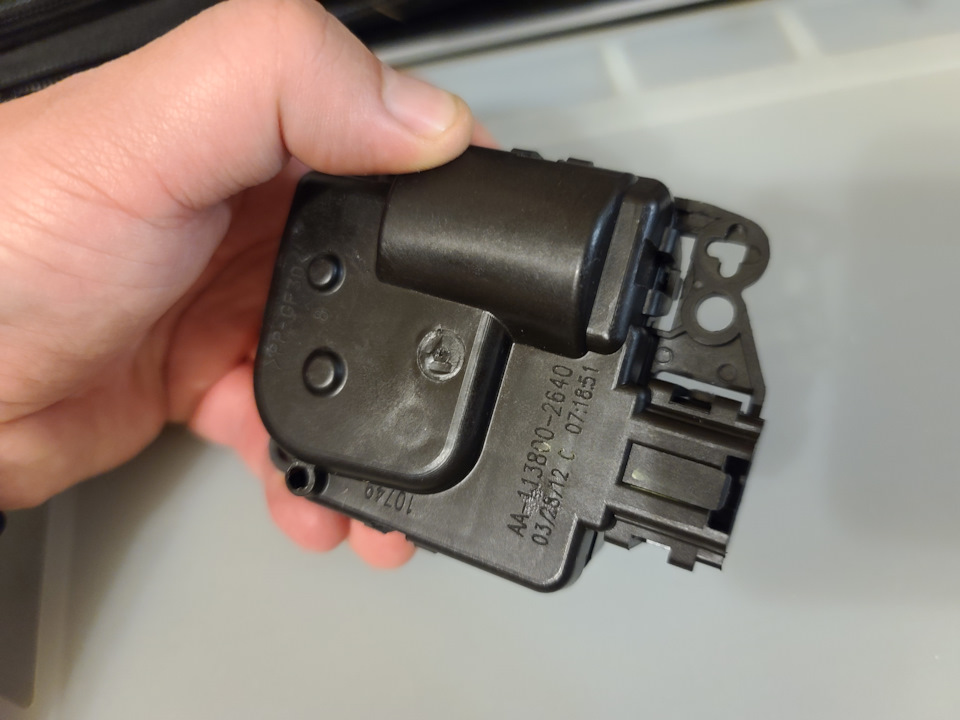

Ось такий вигляд з іншого боку

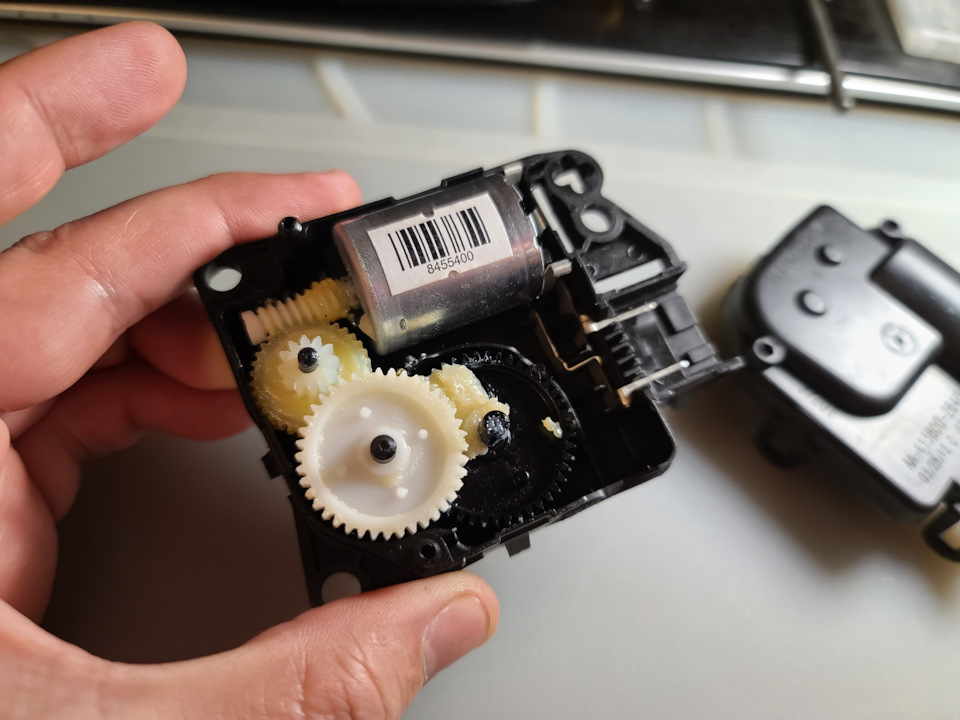

Розбирається він просто всього Відчепивши/розполовинивши двічастини корпусу, всередині нас чекає така картина:
Як і писав раннє -моторчик та пара трійка шестерень

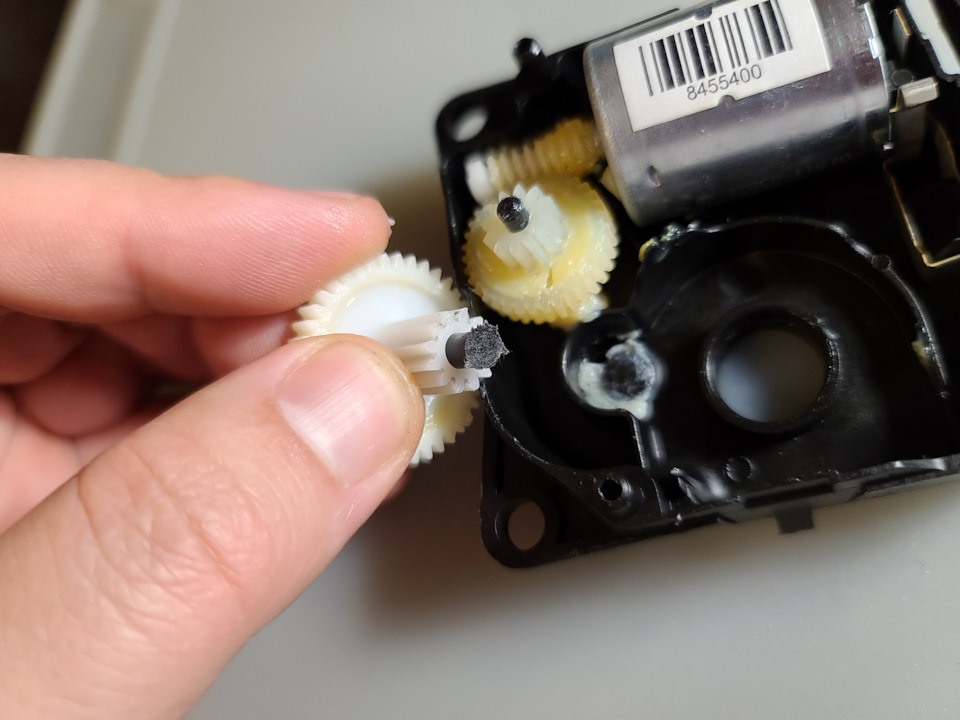

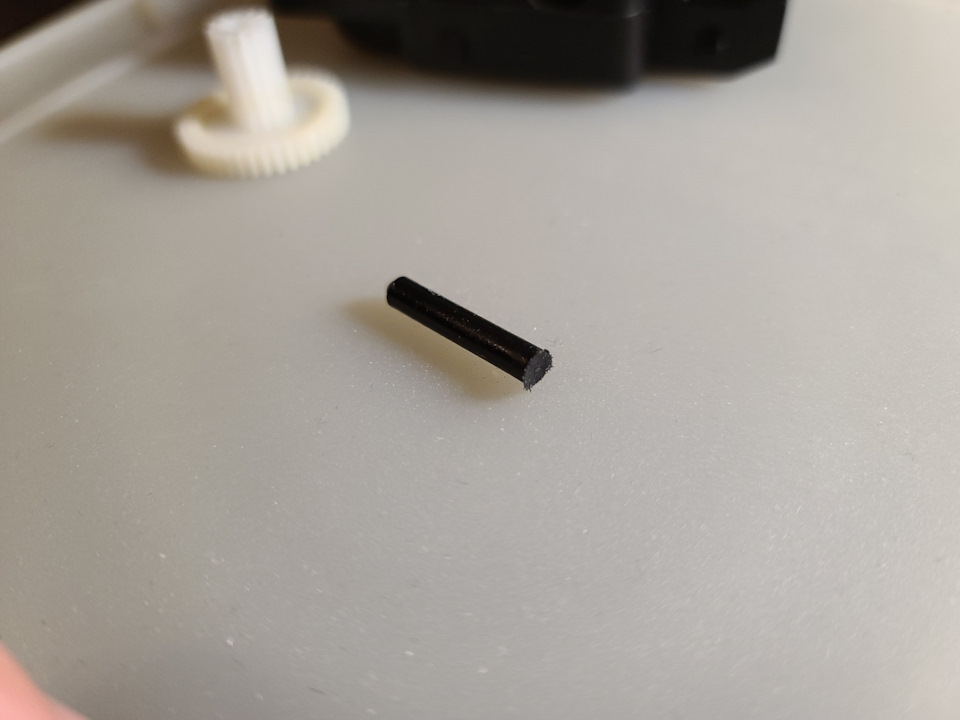

Візуально не відразу видно в чому проблема, але поторкавши пальцямишестерні, найбільша занадто хиталася. І взявши їїпальцями:Сподіваюся видно, що чорна оска цієї шестерні простовідірвана Сама вісь та її параметри:
Ось
Діаметр рівно 4мм
Довжина + - невелика похибка відірваної частини. Не суттєво.Збігавши на найближчий ринок де є метизи і подібного родукріплення. Знайшов дуже підходящу заміну за справжні копійки:Такі (незрозуміло від чого, або для чого) проставки, або стійки. Діаметряких і довжина ідеально підійшла. А ще у них на одному кінцірізьблення зовнішнє М2, 5. (так так, робота ювелірна майже)
На іншому різьблення внутрішнє:
Усередині М2.0 різьблення
У себе в засіках знайшов гвинтик і гайку з відповідними параметрами (теж були колись куплені на тому ж ринку):
Тепер комплект; )
По роботі все просто:свердлимо
Свердло 2, 5мм
З двох сторін, тобто дві ці половинки корпусу. Де саме свердлитизрозуміло тому, що місце де була оська з одного боку западинка зіншого боку виступ. Центрувати свердло досить легко.
Просвердливши з одного боку вставляємо нову вісь, і фіксуємо зовнігайкою:Ось уже на місці Збираємо все шестірні назад (не поплутавшимісцями само собою) і одягаємо другу половину корпусу. Зовні якоговставляємо гвинт і потрапляємо у внутрішнє різьблення новоїоськи.
Потрапити було непросто. Адже допусків на отвори я не давав. Люблюточність)))
нічого не стирчить, бо:з одного боку як писав раніше поглиблення (внього зайшла гайка впритул)
З іншого боку виступ розсвердлений під головки гвинта в потай.
Вигляд з боку гвинта
А це там де гайка)))
Усім удачі та бобра
… тобто добра; )
Якщо є питання пишіть.
