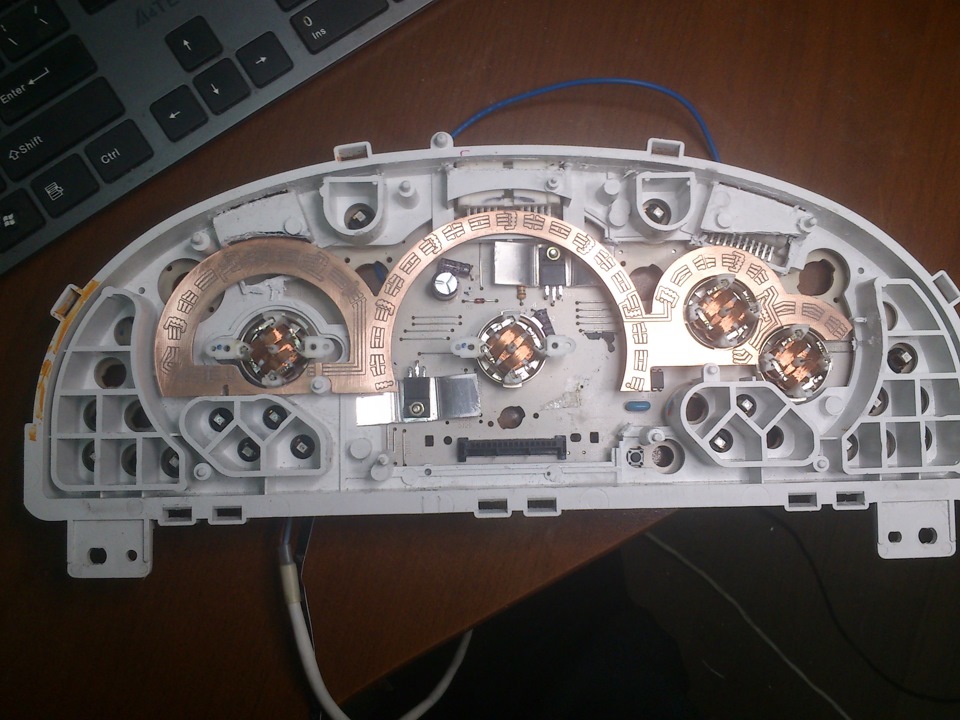

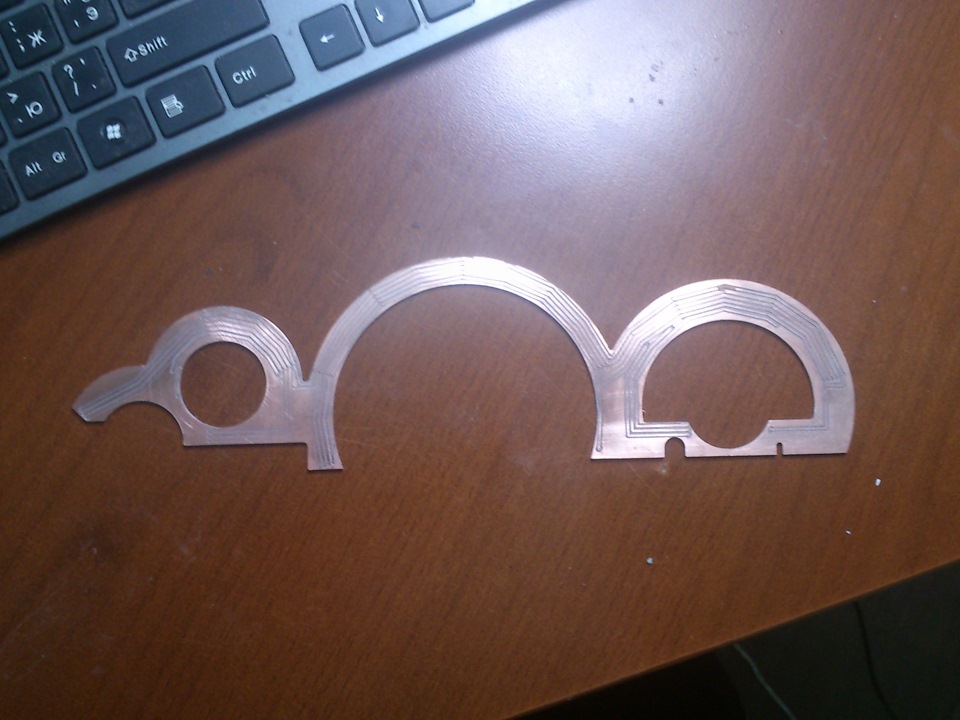

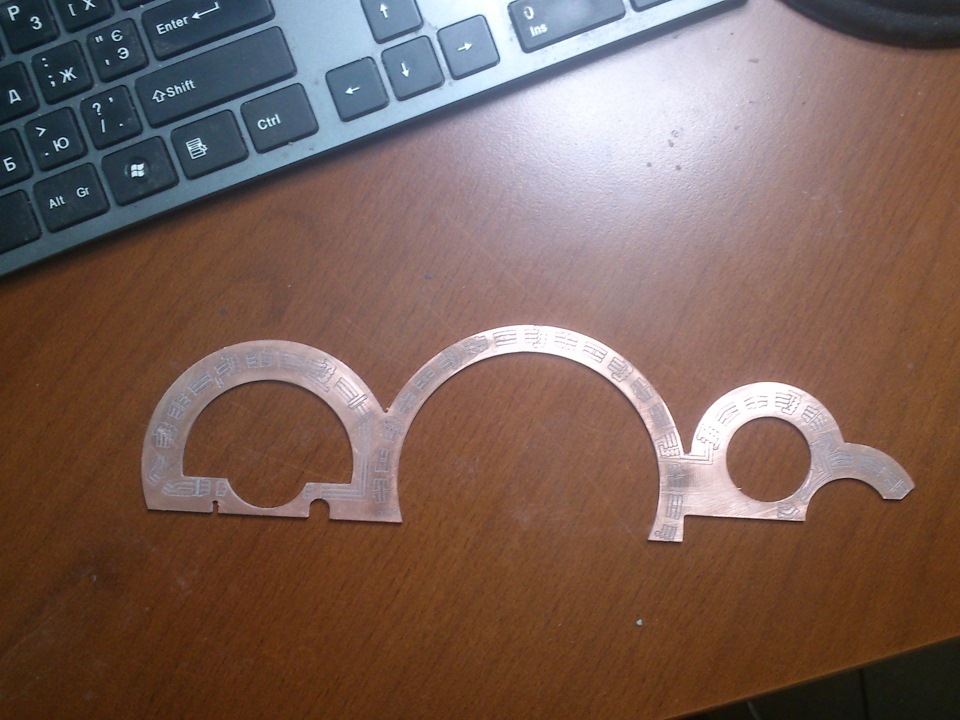

Всім привіт! Ось нарешті після довгого вивчення різновидівпересвіту я нарешті зробив свій вибір у конструкції плати. Вирішивна платі розмістити тільки світлодіоди підсвічування шкал. Прицьому є можливість розрізавши доріжки окремо виділити сегментиспідометра, тахометра, малих приладів.Плати двосторонні, щепорядно повозитися треба з перемичками.Та й світлодіоди ще неприйшли.Але в приборку плата стає непогано тільки роз'єм основнийтреба пластинкою діелектрика закрити.З платами стрілок точніше з їхкріпленням треба ще помудрити. Вирізав хустку ввічливого світла, дохустки плафона, шкода тільки не додумався їх об'єднати, а вдруге нехочеться вирізати.
І ще фотик у мене нікудишній у телефоні так що за якістьвибачте.
Коментарі8
До речі плата універсальна і якщо закоротити деякі доріжки, то можна і білі світики напаяти.
Проект просувається) Відмінна робота!
Дуже красиво!
Краса, як завжди )!
Методом ЛУТ я за таке й не взявся б. хіба що односторонку і кожен прилад окремо. А контур вирізати потім ту ще муку навіть із дрімолем.
Акуратність пов'язана з технологією виготовлення. У мене верстат Protomat C40. Я б вирізав не питання. Але 1. Ріжу на роботі в неробочий час (така плата десь близько години). 2. оліту не так багато залишилося, а він казенний. 3. Плата ще не перевірен...
На замовлення робиш?
Дуже акуратні плати, молодцем!
