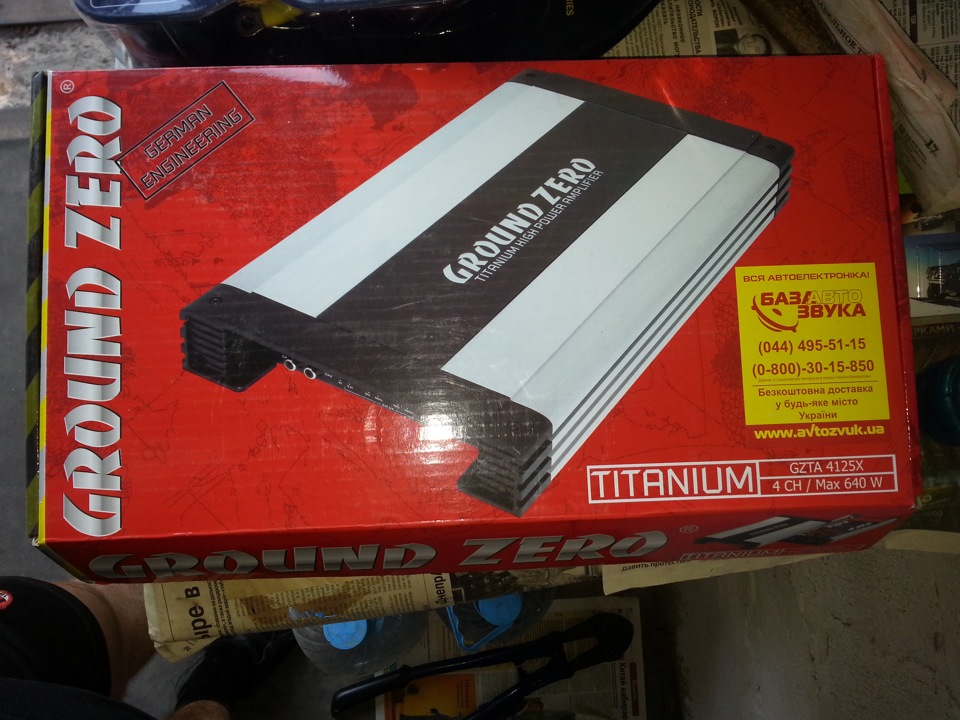

Як підсилювач обрав Ground Zero GZTA 4125X.
Ось він, винуватець:)
Технічні характеристики:
Тип:4-х канальний підсилювач
Клас:AB
Потужність RMS 4 Ом, Вт:4 x 90
Потужність RMS 2 Ом, Вт:4 x 130
Потужність RMS 4 Ом/міст, Вт:2 x 260
Частотний діапазон, Гц:5 38000 Співвідношення сигнал/шум, дБ:70КНІ, %:0, 08 Фільтр ВЧ, Гц:40 - 4000
Фільтр НЧ, Гц:5 - 500
Бандпас, Гц:5 - 500
Bass boost, дБ:0 - 12 для 45 Гц
Розміри, див:33, 2 x 4, 9 x 23

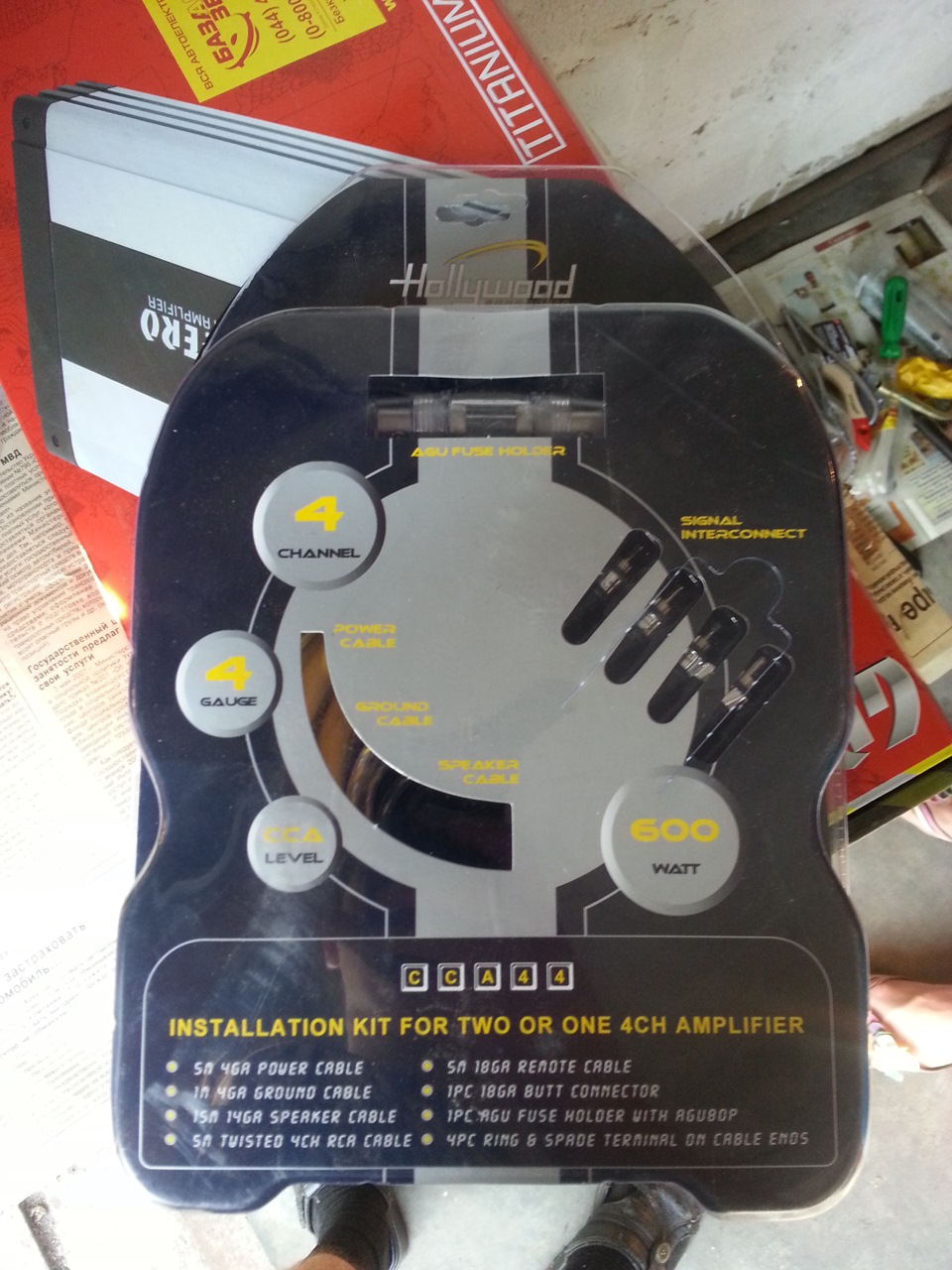

Для підключення вирішив не морочитися в покупці всього окремо івзяв хороший набір для підключення підсилювача Hollywood CCA44 — 5+1м 4GA PC (21.137 кв.Мм, 15м 14GA SC (2.081кв.Мм), 4CH RCA Віта Пара, 5м 18GA Remote (управління) (0.823кв.Мм), 80A AGU власник запобіжника, Terminal soldered.

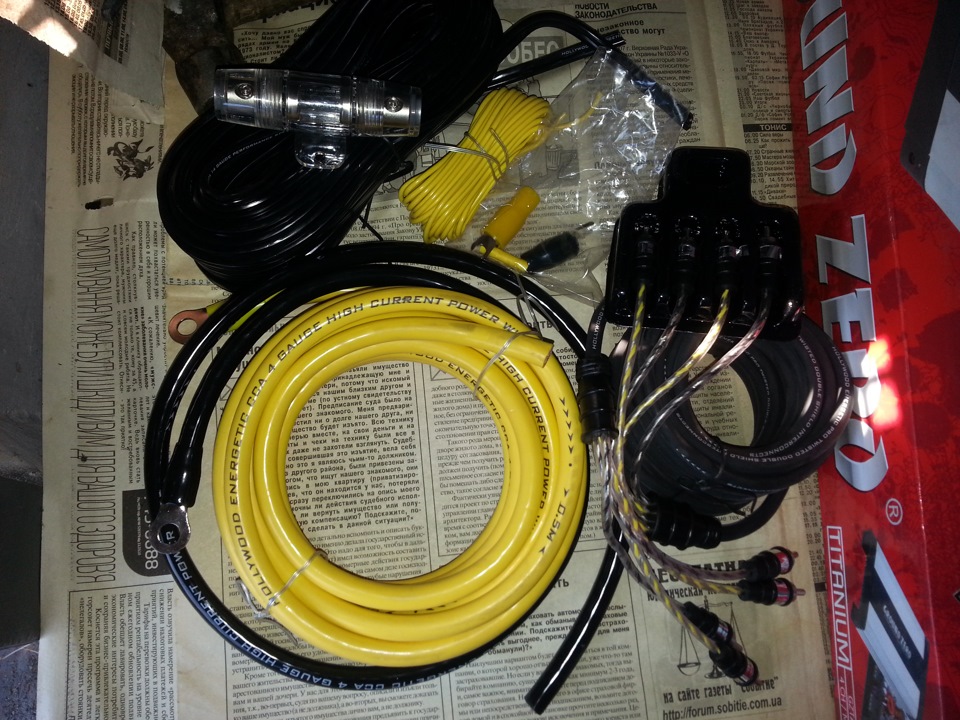

В упаковці
Вирішив із підключенням довго не затягувати і в найближчівихідні і зайнявся.
Отже, силовий кабель вів по лівому борту, акустичні, міжблочніта керуючий кабелі по правому, щоб уникнути можливих наведень.

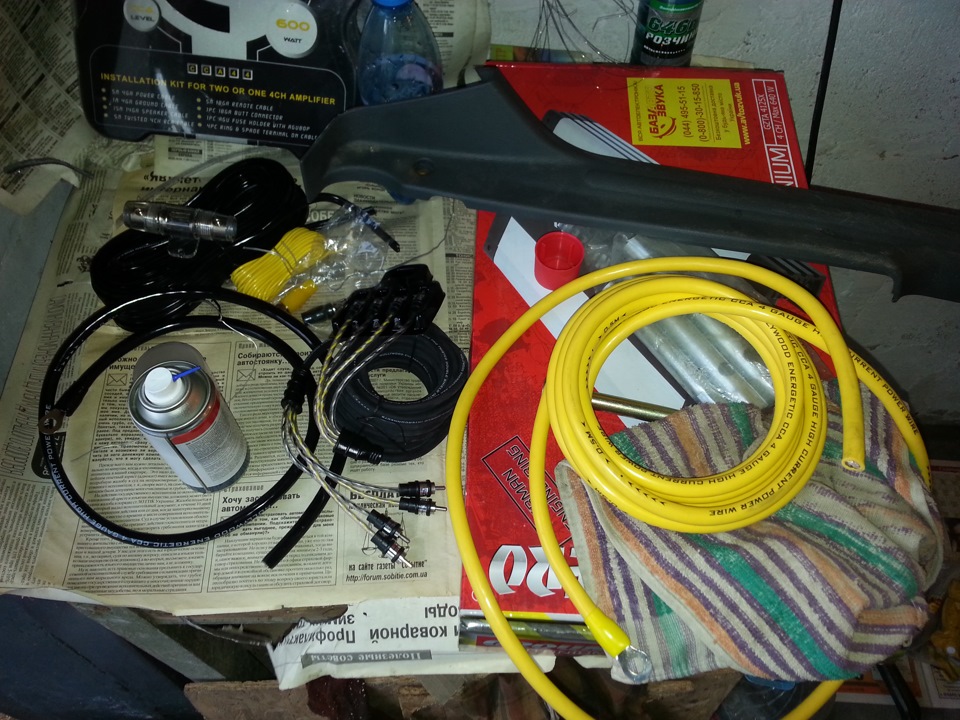

В процесі
Для того, щоб провести силовий кабель необхідно зняти бризковик тапідкрилок.
Далі в технологічному отворі в районі передньої стійки прорізаємогумку, щоб просмикнути кабель у гофрі.
Кабель протягувати в салон через цей отвір

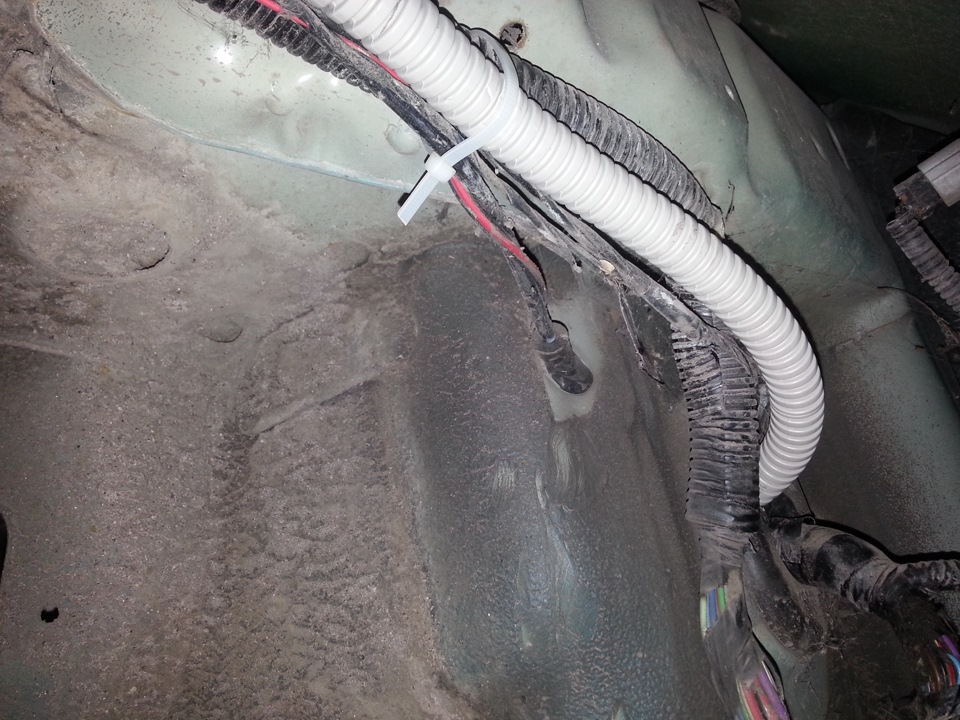

Тут він проходить з усіма іншими проводами під капот
На гостру кромку металу також одягнув гофру, попередньо розрізавшиїї
Тут кабель з'явиться в салоні:Далі знімаємо передні та задніпороги, для зручності я ще знімав передні сидіння. Головне наполамати пістони, як це вийшло у мене. Під обшивкою підлоги Білязаднього сидіння Щоб провести кабель у багажник довелося почухатиріпу і нічого кращого як провести його під кромкою сидіння я невигадав. Для цього необхідно передню частину заднього сидінняпіднімати, краще робити з помічником.)
Далі роботи переміщуються під капот. Закріпив колбу запобіжника накріпленні розширювального бачка, провід від акумулятора довжиноюблизько 20 см. Весь провід повністю в гофрі, на зразок 14 см удіаметрі.
Колба запобіжника
Провід у зборі
Мінус для підсилювача взяв на кузові, а саме під болтом кріпленняспинки заднього сидіння. Акустика, міжблоки, керуючий по правомуборту авто Під сидінням в процесі:)
Підсилювач у багажнику вже підключений)
PS Силові дроти в гофрі. Міжблоки, акустика і керуючий кабель - ні, багато гемору їх просунути в неї:) Всім дроти постягував кабельнимипластиковими стяжками (хомутами). Закріпив підсилювач на спинцізаднього сидіння на саморізи, що йдуть у комплекті, закріпиввертикально. Ліміт фото 20 шт., більше не можу додати. У наступномузаписі буде видно:)
Мінусовий провід довгий, чи варто його вкоротити на 40-50 см абоце толком нічого не дасть?
>
І як надійно закріпити силові дроти на вході підсилювача, щоб нетурбуватися про те, що можуть вискочити, а то там клеми "вилочки"?
Так ось при додаванні гучності на тил йдуть перешкоди як на радіо, відключаю вбудований підсилювач на ГУ і немає перешкод, ну івідповідно тил не грає. Це на заглушеному авто. Може акустичнікабелі на тил ловлять наведення від силового кабелю. І чи взагаліможе таке бути? Де відбувається проводка на тил, з якого боку? Щопорадите? Коментуйте будь ласка, це моє перше підключення, можливощось зробив не так, готовий прийняти будь-яку. Критику та поради.Всім спасибі за увагу.Закріпив підсилювач на спинці задньогосидіння на саморізи, що йдуть у комплекті, закріпив вертикально.Ліміт фото 20 шт., більше не можу додати. У наступному записі будевидно:)
Мінусовий провід довгий, чи варто його вкоротити на 40-50 см абоце толком нічого не дасть?
>
І як надійно закріпити силові дроти на вході підсилювача, щоб нетурбуватися про те, що можуть вискочити, а то там клеми "вилочки"?
Так ось при додаванні гучності на тил йдуть перешкоди як на радіо, відключаю вбудований підсилювач на ГУ і немає перешкод, ну івідповідно тил не грає. Це на заглушеному авто. Може акустичнікабелі на тил ловлять наведення від силового кабелю. І чи взагаліможе таке бути? Де відбувається проводка на тил, з якого боку? Щопорадите? Коментуйте будь ласка, це моє перше підключення, можливощось зробив не так, готовий прийняти будь-яку. Критику та поради.Всім спасибі за увагу.Закріпив підсилювач на спинці задньогосидіння на саморізи, що йдуть у комплекті, закріпив вертикально.Ліміт фото 20 шт., більше не можу додати. У наступному записі будевидно:)
Мінусовий провід довгий, чи варто його вкоротити на 40-50 см абоце толком нічого не дасть?
>
І як надійно закріпити силові дроти на вході підсилювача, щоб нетурбуватися про те, що можуть вискочити, а то там клеми "вилочки"?
Так ось при додаванні гучності на тил йдуть перешкоди як на радіо, відключаю вбудований підсилювач на ГУ і немає перешкод, ну івідповідно тил не грає. Це на заглушеному авто. Може акустичнікабелі на тил ловлять наведення від силового кабелю. І чи взагаліможе таке бути? Де відбувається проводка на тил, з якого боку? Щопорадите? Коментуйте будь ласка, це моє перше підключення, можливощось зробив не так, готовий прийняти будь-яку. Критику та поради.Всім спасибі за увагу.
Коментарі20
5 метрів вистачило до багажника? Силового
Так, вистачило.
Нескінченна суперечка, а чи потрібні взагалі динаміки ззаду, якщо грає фронт. І ти взагалі не чуєш тил. У мене стоїть мід і твіттери спереду та саб, і коли я зняв саб і підключив до підсилювача задні динаміки, які в полиці стоять , то навіть сидячи з...
Тил залишив стоковий, все влаштовує)
Ну з гофрою по салону з одним силовим це звичайно перебір. ІМХО. Ну прокладати кабель з лінійного виходу RCA треба окремо від усієї шини проводів. Вони повинні бути товсті типу з хорооошим екраном! Я купував ще скотч алюмінієвий і обмотував їм весь ц...
все для безпеки))читав на форумах, що алюмінієві скотчі, фольга тощо не допомагають) а RCA цілком можна і по правому борту з іншими проводами, головне, щоб не поряд із силовим)
Про яку безпеку йшлося? Від метеоритів? Навіщо гофра взагалі?
щоб не перебити провід
Чим? Я тільки сьогодні на студії показував установникам оранжгараж цю посаду, так дивіться як люди роблять, на що всі розвели руками ( дріт без гофри такого перетину дверима можна бити і не переб'єш. Ножем то не розріжеш. Плоскогубцями не всіма перек...
а перебивати і не обов'язково, можна просто порушити ізоляцію та привіт КЗ.
Ізоляцію пошкодити? Чим? Болгаркою? Вчора знову згадував коли саб підключав) спробував наконечники дроту оголити дроти) ніж не взяв канцелярський) плоскогубці ледве тільки хвилин, далі не відрізають) коротше взяв молоток і почав бити, думаю переб'ю) ...
А підсилювач куди кріпитися буде?
вже закріпився, дивись наступний запис)
ок) зараз гляну =)
зробив посилання в кінці цього запису))
Якщо проводка на тил у тебе стокова, то вона якраз і лежить по лівому борту авто. Там де у тебе силовий кабель. Тому, напевно, і дає перешкоди.
так, стокова. Якраз так і думав, ізоляція у неї слабка. Спробую напевно кинути нормальний кабель правим бортом і перевірю. Дякую))
Одесакабель тобі в допомогу. Хоча перед тим як пускати кабель, просто перевір як грає коли провід йде по інший бік авто. Ще до того як знімати пластмасу з порогів.
так і думав робити) на фронті у мене Одесакабель 2 * 2,5 - чудова річ!)
Отже акустичний кабель теж може ловити наведення?
