Підлога, підсилювачі, проводка. Частина 16.1.

Дана частина складова і буде описувати комплекс робіт з монтажупідлоги в багажнику, встановлення нових підсилювачів і трохи пропроводку.

Ну почнемо з того, що вдалося накопичити трохи вільних грошей... Упродажу були знайдені два підсилювачі HELIX C FOUR.Довго думати нестав, поїхав слухати, вийшло їх навіть порівняти з GZ SQ PURE.Післяпрослуховування відчуття залишилися подвійні:HELIX краще на ВЧ/СЧ, а GZ — на низах.Так як HELIX-и 4х канальні, новіший і більшесумарним номіналом, то вибір упав на них.
< /p>

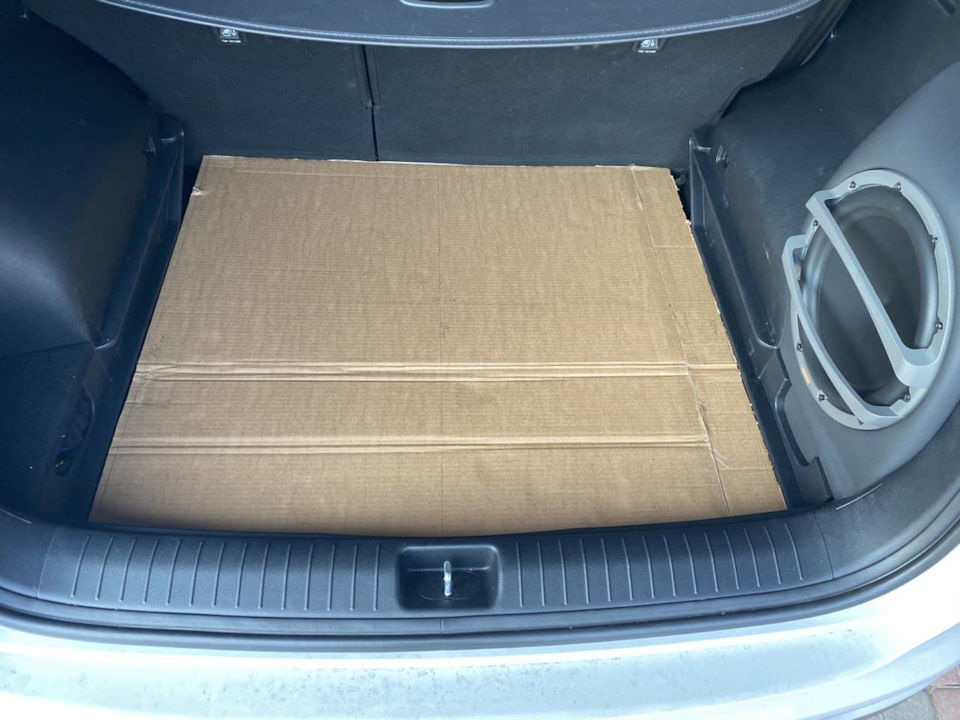

Трохи покопавшись у багажнику відразу стало ясно, що вони ніякне вписуються в поточну конфігурацію, потрібно кардинально щосьзмінювати.Підготував лекало з картону за розміром підлоги.

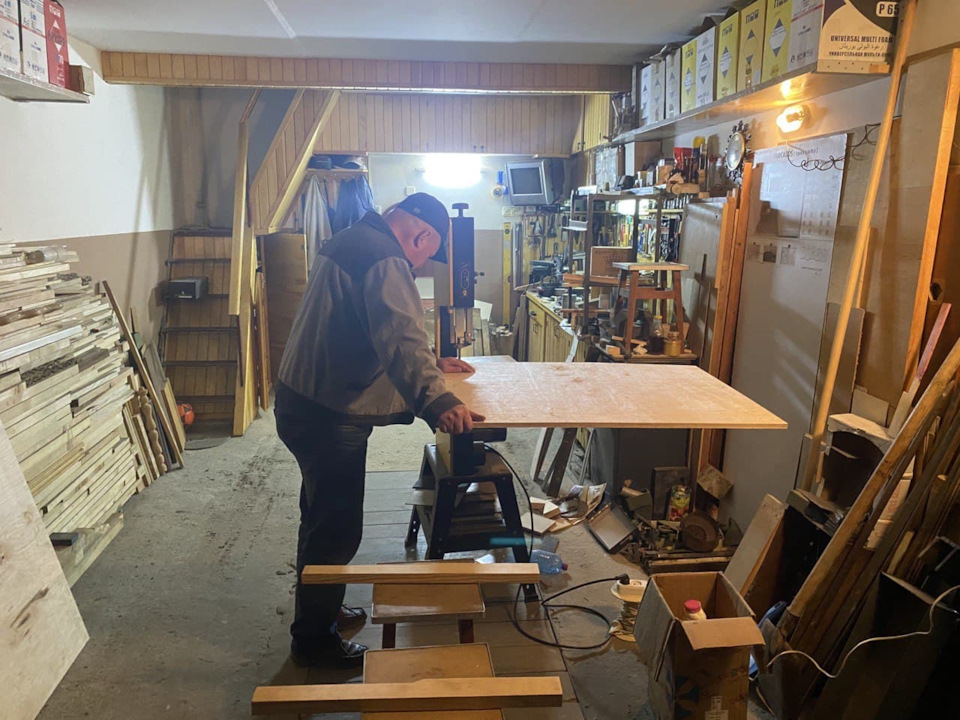

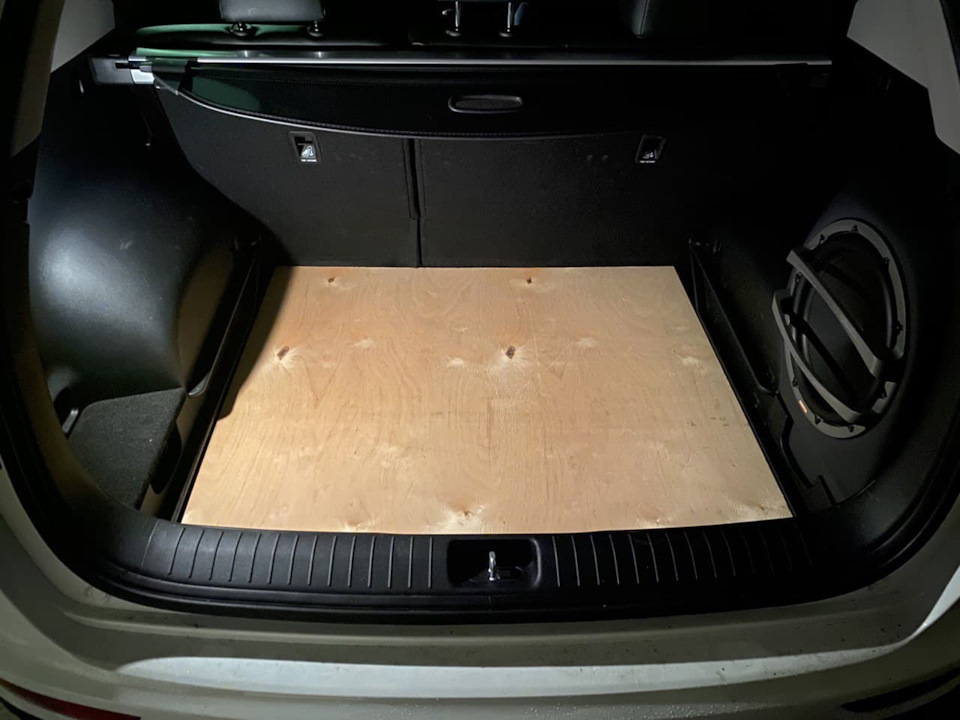

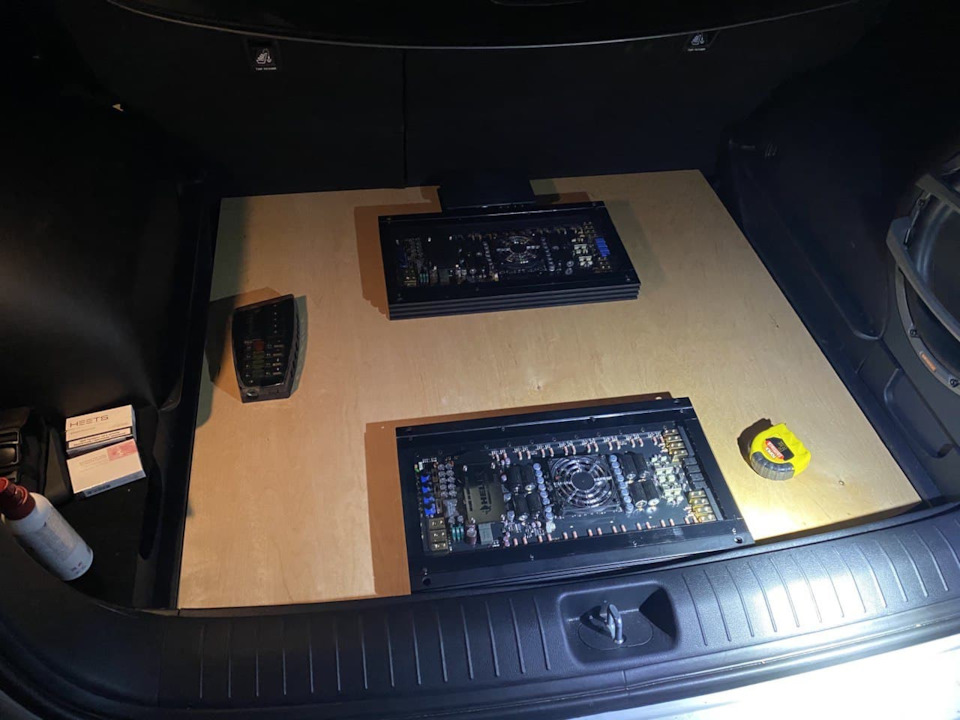

Після поїхав за фанерою, вирішив взяти 15 мм, за що потім іпоплатився.Фанеру мені порізали і вона відмінно зайняла своєзаконне місце.Пол (фанера) встановлена ​​на 5 см ніжках і будепритягнута до кузову болтом у рідне кріплення запаски. Сусід погаражу добродушно погодився допомогти. Потім приїхали підсилювачі, довго думав і малював. Завдання було розкласти все грамотно ікрасиво. Примірка і майбутній розкрий. Також вирішив одразу братимоноблок із цієї ж серії — HELIX C ONE. Після все одно підсилювачіпоздовжньо центрувати довелося. Деталі будуть в останніх частинахВлізе, не влізе? Начебто влізе… Моє компонування має на увазісилову протяжку по лівому борту, акустичну — по правому.Підсилювачі необхідно було підняти для того, щоб потім коректно підними укласти RCA.

Пилю майбутні ніжки з алюмінієвої трубки
Перша примірка
Закріпив на болт під

<
Паралельно демонтуємо стару систему та проводку, інвентаризуємо, відмиваємо клей із дротів від маделіна — те ще заняття…

Творчий хаос
Про всяк випадок, щоб нічого не переплутати
Відмиваю клей
Далі займемося проводкою. Була куплена обплетення "змія" різнихкольорів і розмірів - логічно проводи маркуватиму квітами щоб булозрозуміло хто є хто. Також взяв термоусадку, гільзи танаконечники.
Прибираємо дроти у змійку та перекладаємо.
Правий поріг — акустична проводка. У руці акустичні дроти правогоборту. Якось так, пороги не закривав. Докуплю акустичних проводів, буду ліву сторону тягнути. Заняття не складне і дуже заспокоюєнерви :-)
Трохи коротунів 4Ga Tchernov
Більше коротунів — робив години чотири
поки стягнув, але думаю кріплення запобіжника потрібно закріпитинадійніше. Начебто акуратно вийшло Початок паяти RCA, прибирати взмійку, планую їх змонтувати під підсилювачами. Виходить дужекрасиво, фото поки що немає. Даю схему.

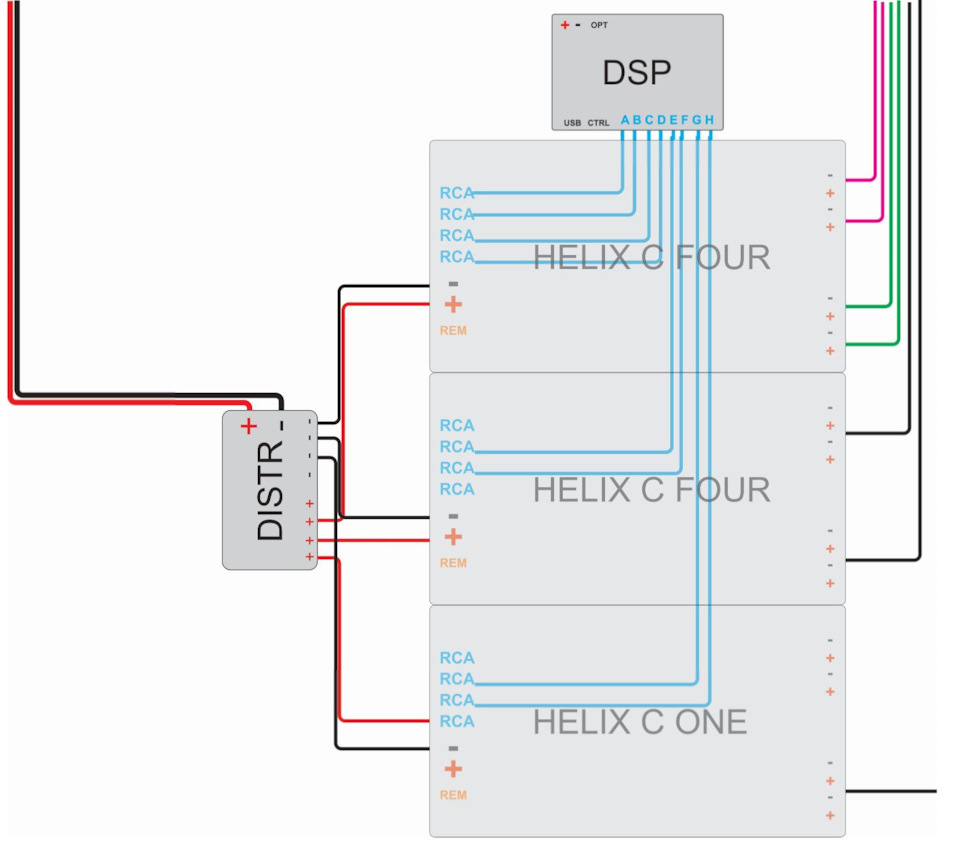

Схема RCA

За планом зверху поки буде укладена рідна підлога в ріднемісце.

< br> У наступній частині обтягуватимемо "перший поверх"ковроліном або чимось іншим, фінально монтуватимемо підсилювачі, силову проводку, RCA, доробимо акустичну проводку лівого борту.Спробую більше фото. PS. Ця частина не є посібником чи інструкцієюдо дії. Є косяки, які я виправлятиму. Вперше вирішив спробуватизробити щось власними зусиллями.

Можете знищувати! Дякую!
