Привіт, запис більше для себе. Щоб не забути.
Подвійний сигнал з перемикачем у кабіні. При відмові або на тихішийваріант.
< /p>

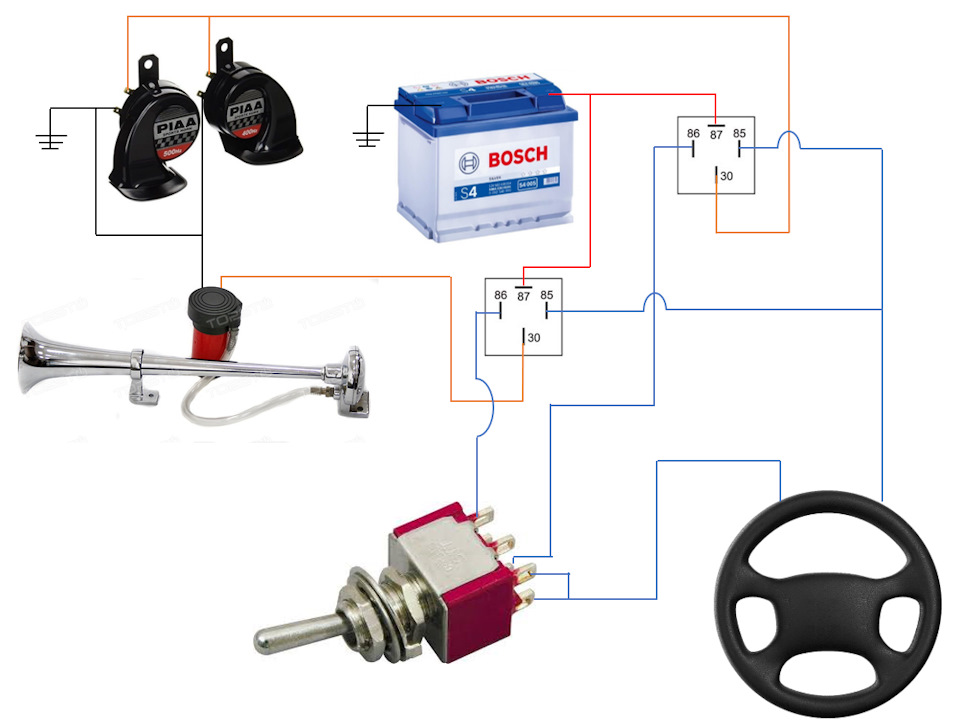

Схема.
Привіт, запис більше для себе. Щоб не забути.
Подвійний сигнал з перемикачем у кабіні. При відмові або на тихішийваріант.
< /p>
Схема.
Коментарі10
а де виловлювати в салоні плюс з кнопки керма?
Ви включаєте з-під капота фішки і з них керуєте.
Мене долає 2 питання Навіщо так мудохаться, якщо можна поставити окрему кнопку на дудку в затишному чи не дуже місці? І який пробіг на авто з такою заводською чистотою в підкапотці?
Час займе рівно стільки скільки окрему кнопку. У ситуації Ви будите тягнутися десь? А так все стандартно на кермі. Робив на випадок при проблемі з сигналом або переключити з гучного на тихий і на оборот. Пробіг постами раніше. Тримаю машину в чистоті.
Респектище за чистоту!
Ось на схемі незрозуміло проводочки навколо керма та перемикача.
1 і 4 в паралель? На мій 2 і 5. А з 3 і 4 або 1 і 6 знімати.
) схема це візуально зрозуміти що як, я ж не описував модель вимикача, ось мій вимикач
asenergi.com/catalog/tumblery/mt.html
Фішка по заводу це кермо, а перемикач 6 контактів. 2 крайніх паралельно 1 і 4 контакт і на 1 фішку від заводської (кермо), 2 фішка кермо ділимо на 1 реле і 2 реле 85 контакт різних сигналів, а з 6 контактного вимикача верхній ряд контакт 3 і нижній р...
