Всім привіт! Хочу вибачитися, що не повністю описаний процесвстановлення дзеркал у минулому записі, виправляю.

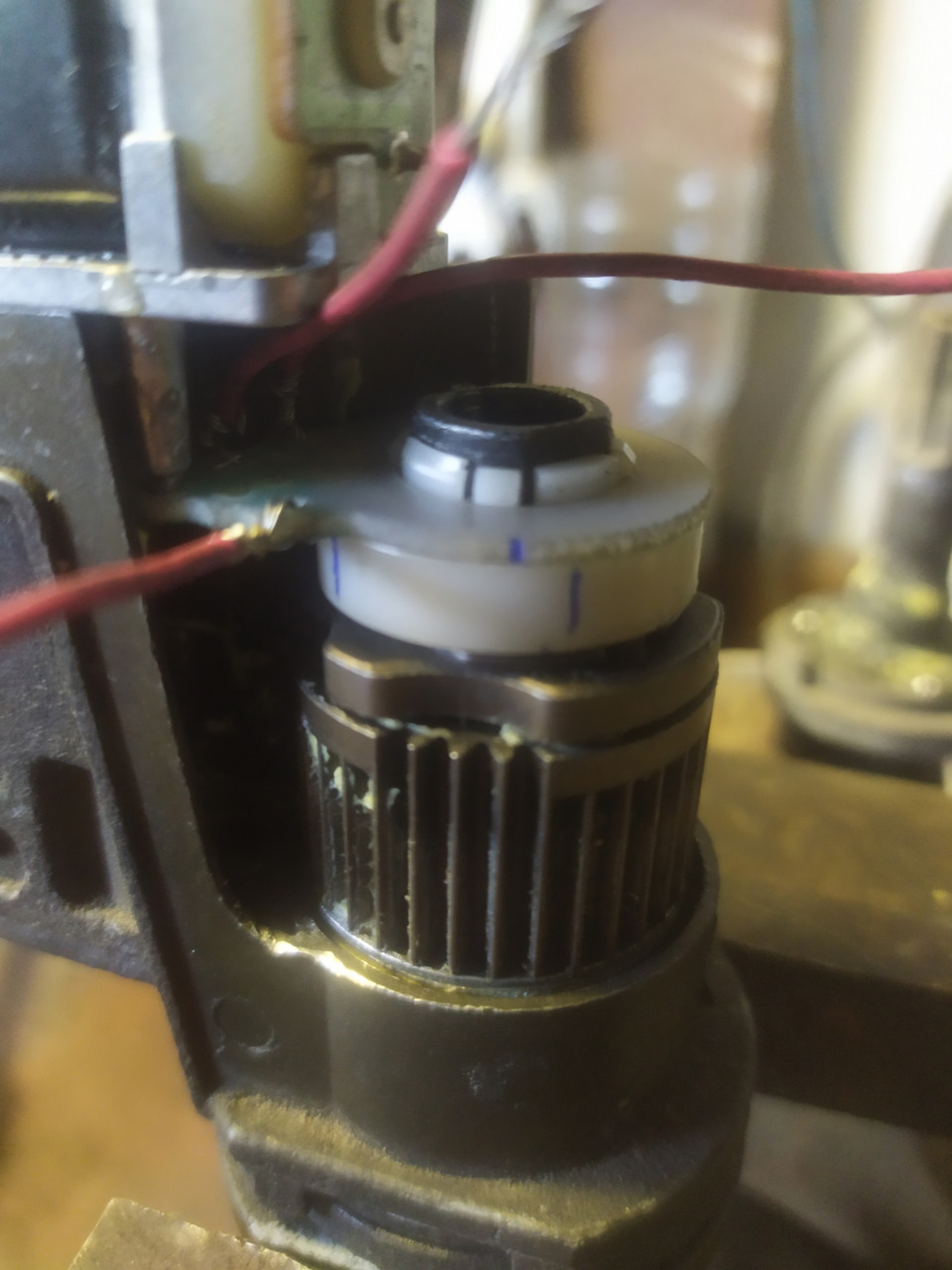

Після збирання та установки підключив, бжик-бжик, працює і язадоволений пішов у будинок святкувати успіх. На контактній групіставлю гелевою ручкою мітки, відкр. І закр.
Паз подряпав шилом, щоб чорнило пристало
знову міняю кільця і збираю назад
< /p>

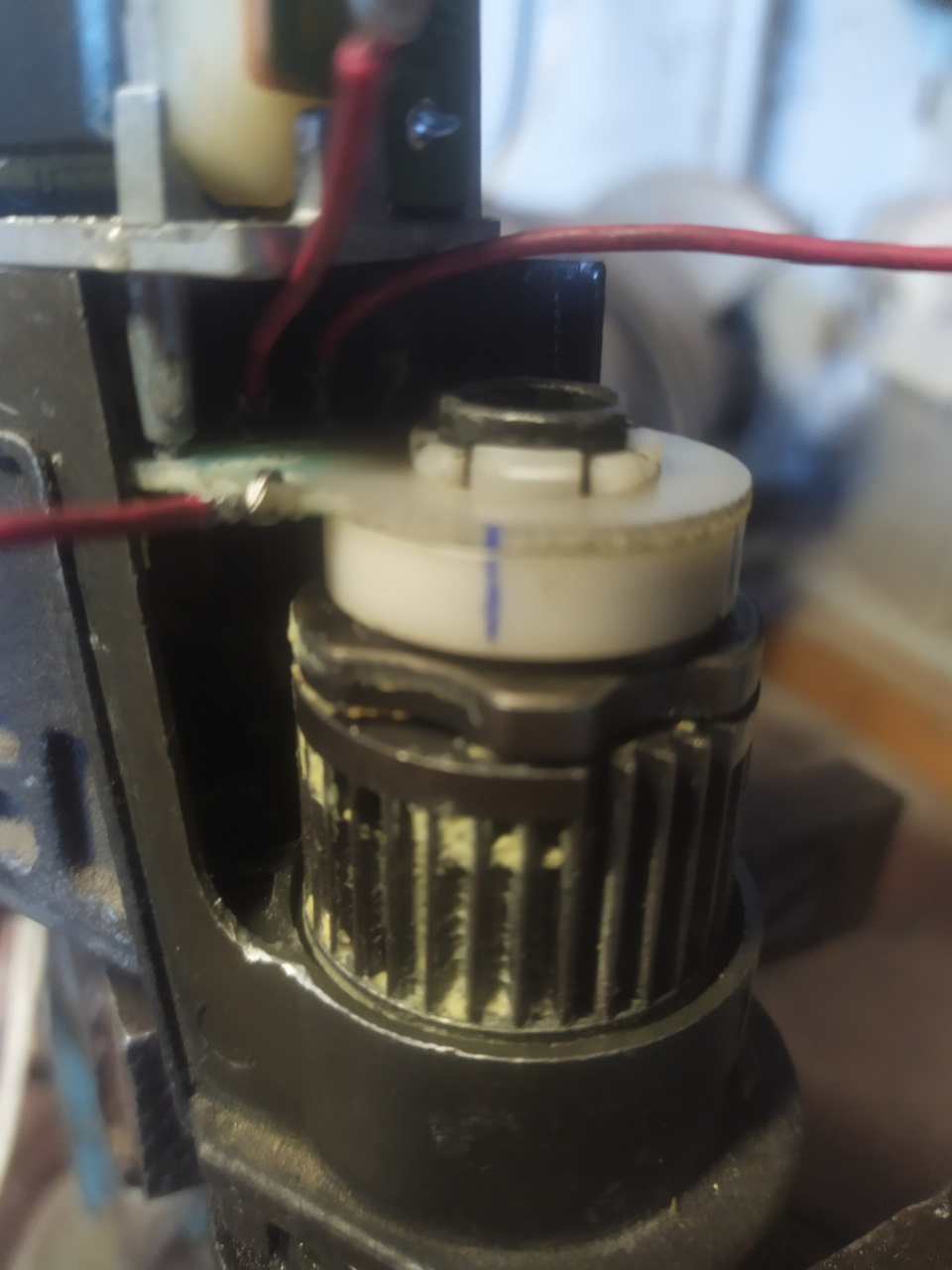

Мітка втекла
Знову Зняття та розбір контактів.Тестером знайшов точки контактів (замкнуто і розрив) і поставив нові мітки.

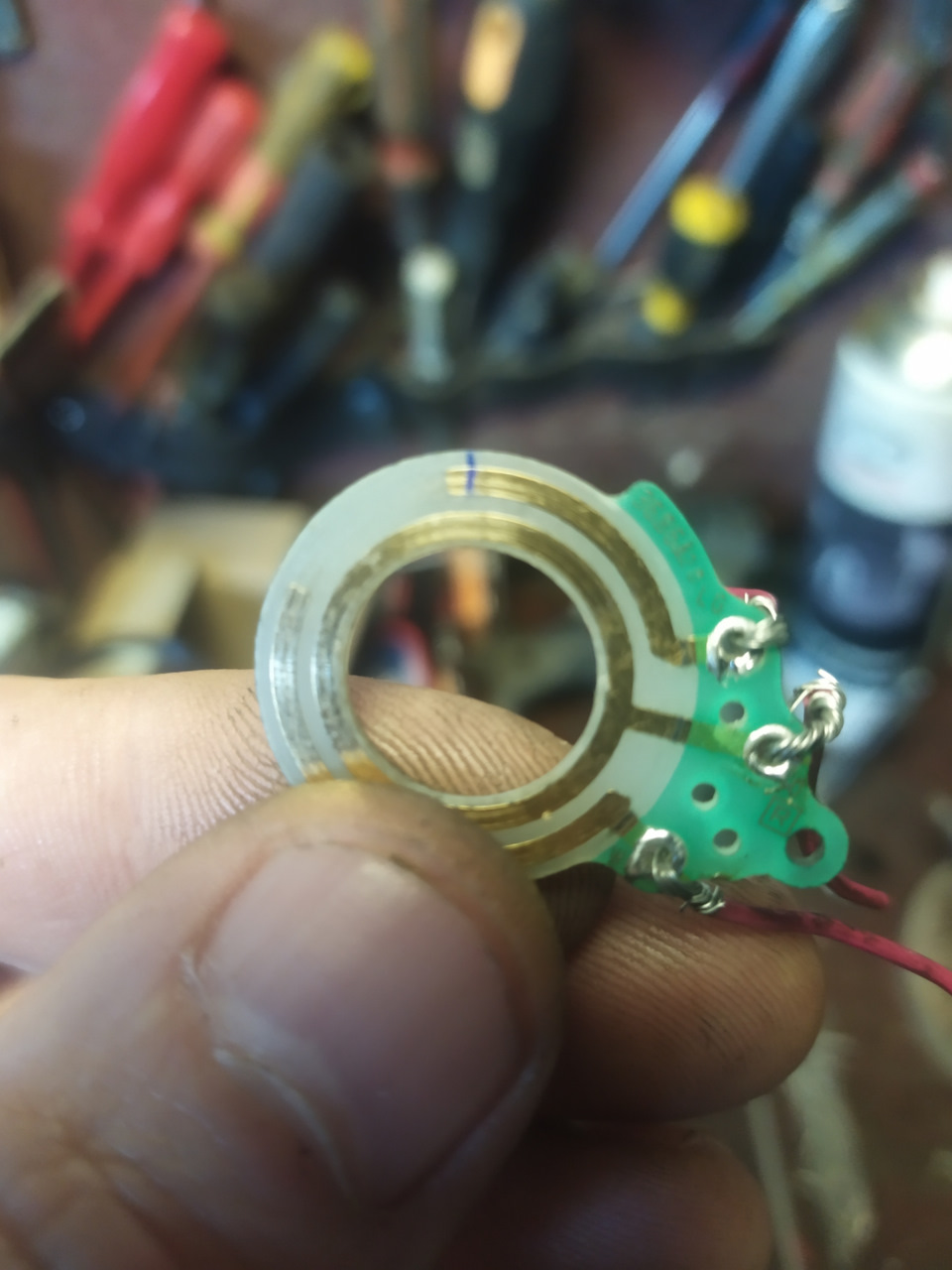

Дорожку треба підрізати
зібрав перевірив, мало підрізав.Розібрав, і ще 1мм доріжкивидалив.Вгадав! зібрав, працює, як годинник.

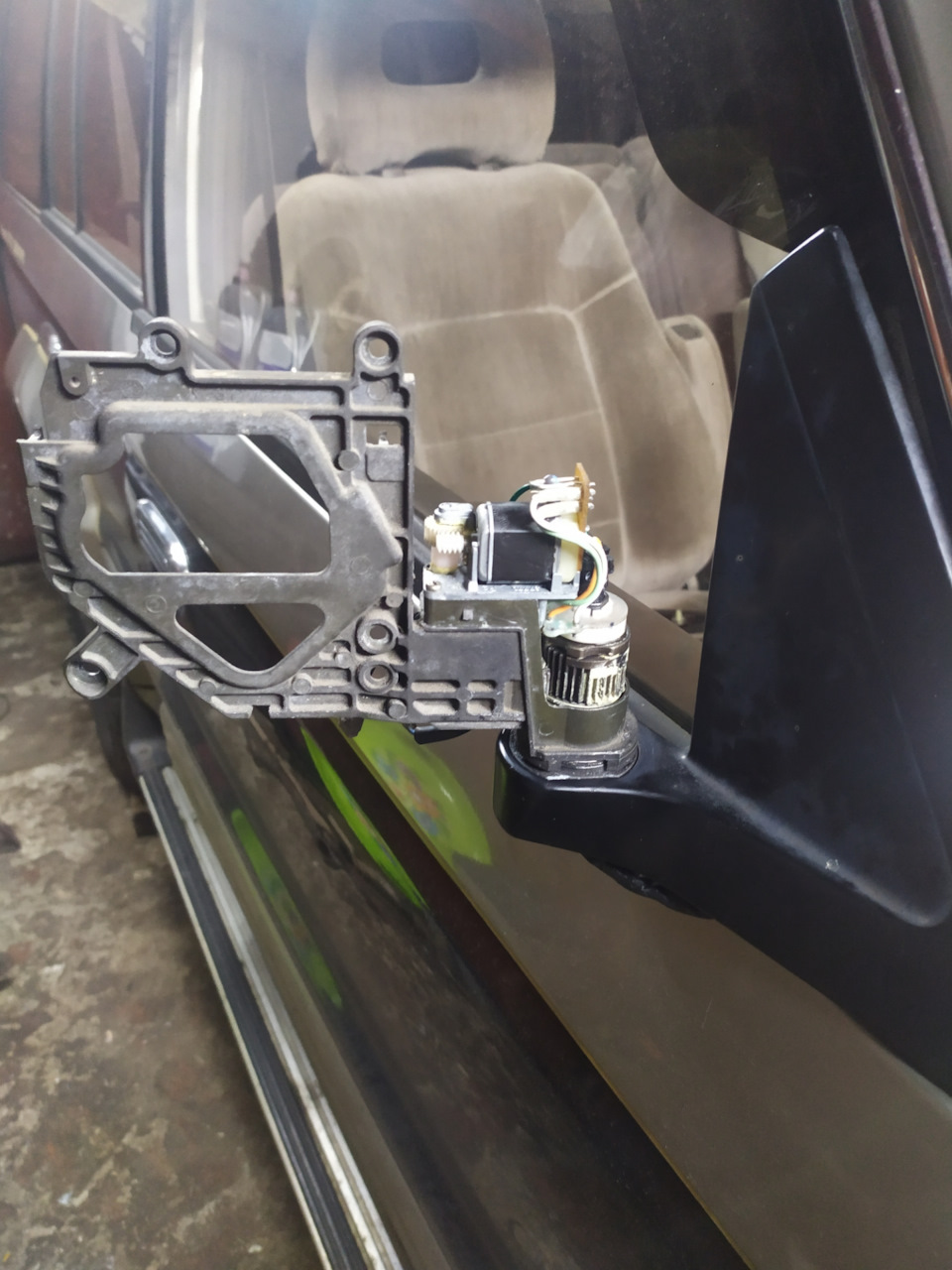

На своєму місці
Виправлення показали таку картину. Ризика, де має бити контакт, можна доточити доріжку, можна виготовити друковану. Плату, але япереніс контакт, за допомогою паяльника.
Знову ризику, куди треба поставити контакт
Робота тонка, але тим і цікавіше.
< /
Контакт переставлено

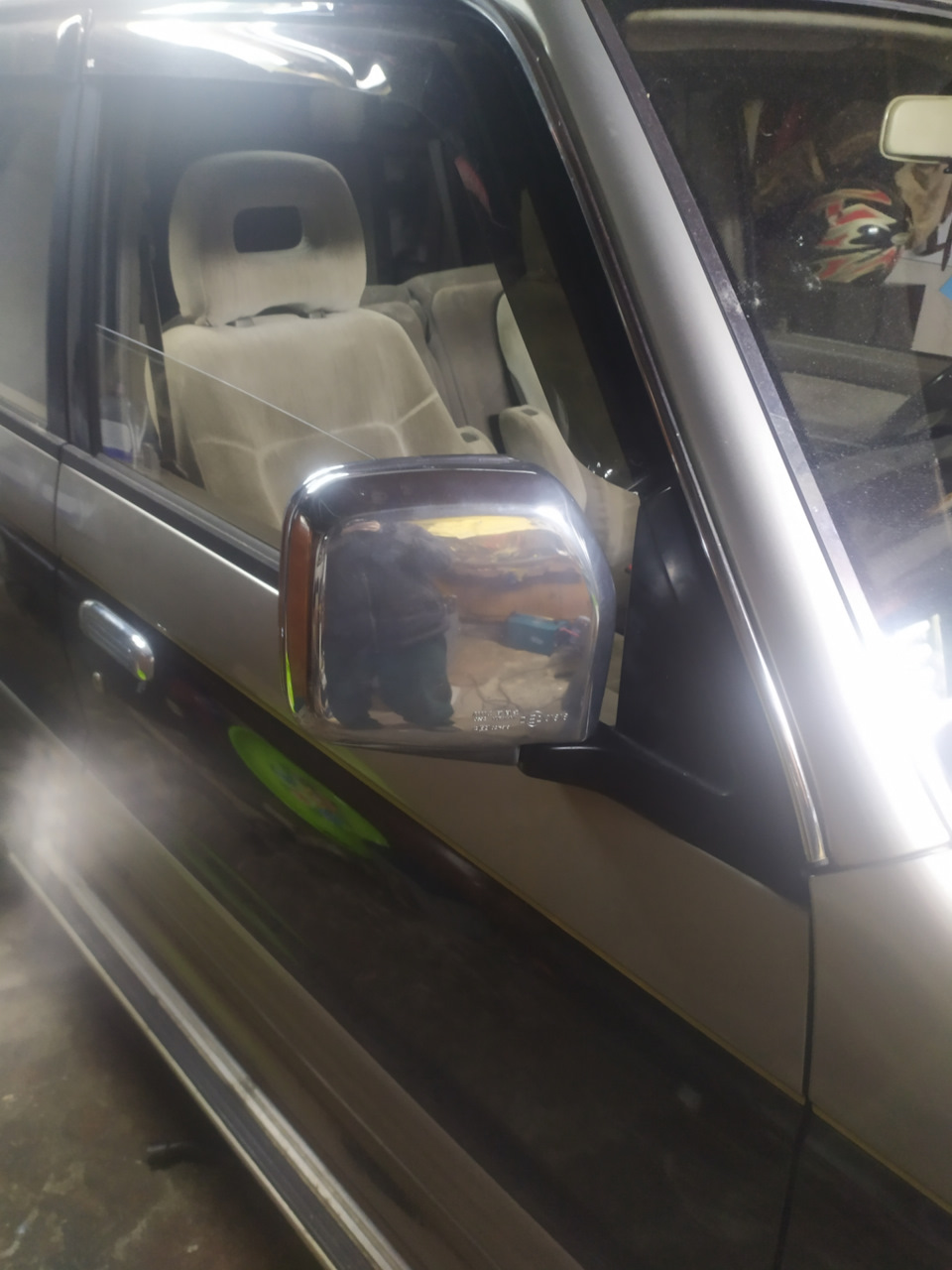

знову збірку. Не вгадав. Розбирання та на 0, 5мм. Підрізав доріжку, бо далеко переніс контакт. Знову збирання, і… Джек-пот! Працює, якна японці! Кому не потрібно складання з кнопки, не потрібна цястаття. За помилки в і вибачаюсь, немає в телефоні російськогоалфавіту, але я старався. Усім миру та добра!
