Підключення бортового комп'ютера

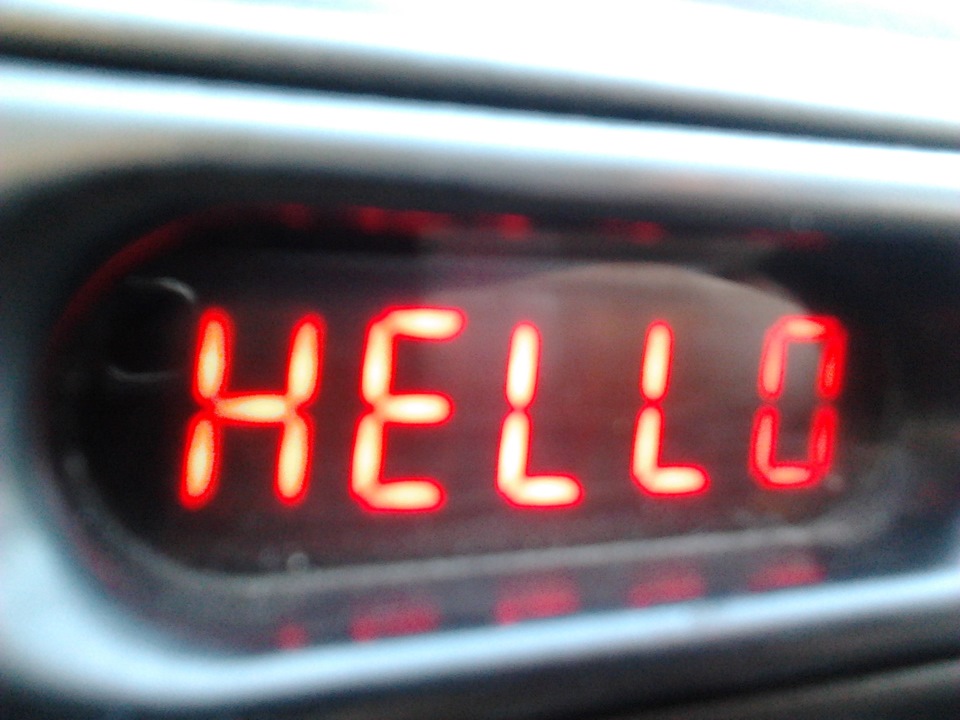

Вигляд девайсу
Як і обіцяв раніше — звіт про встановлення БК "каштан 2".

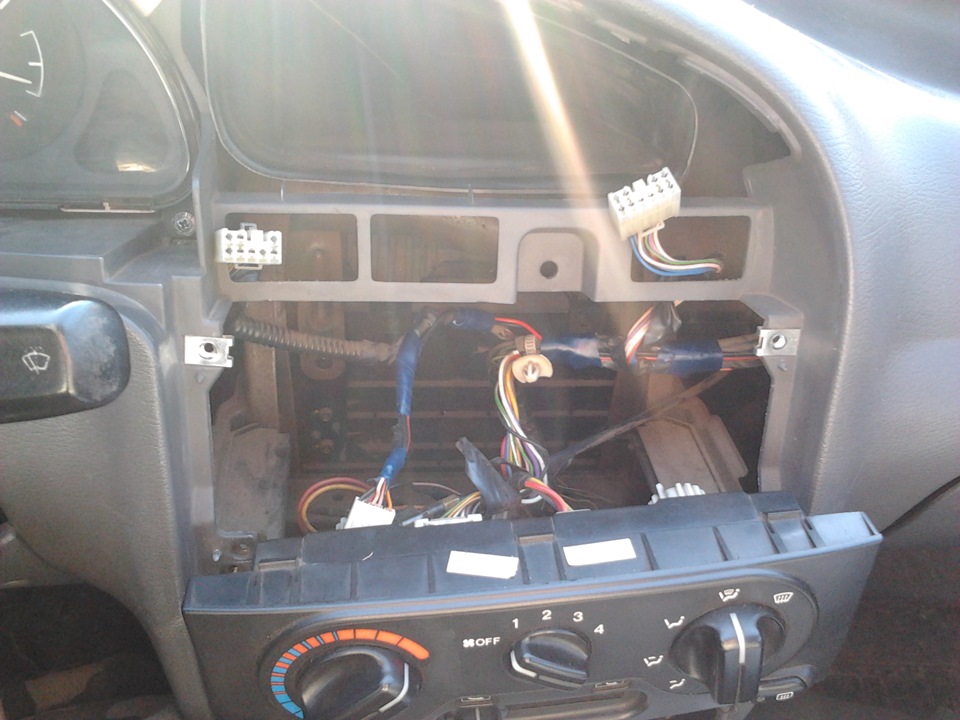

Для початку потрібно відкрутити годинник:відкручуємо магнітолу, блок печі… знімаємо накладку приладової панелі, з якої і скручуємогодинник =)

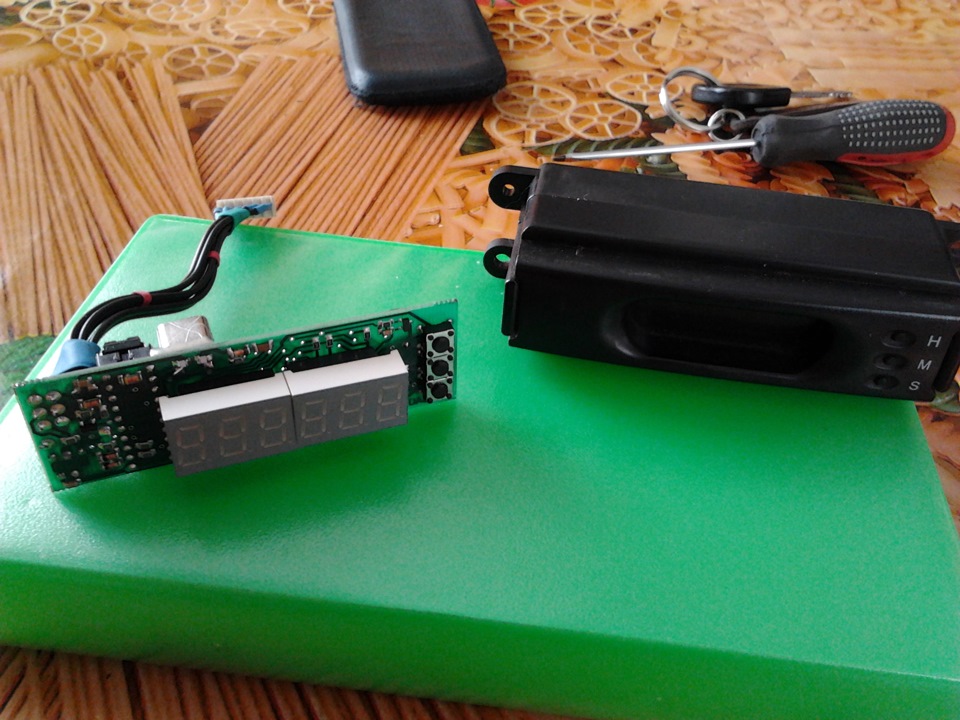

БК і годинник

Далі треба розібрати корпус годинника і видалити з ньогоелектроніку годинника
p align="justify"> Ось так виглядає електроніка годинника

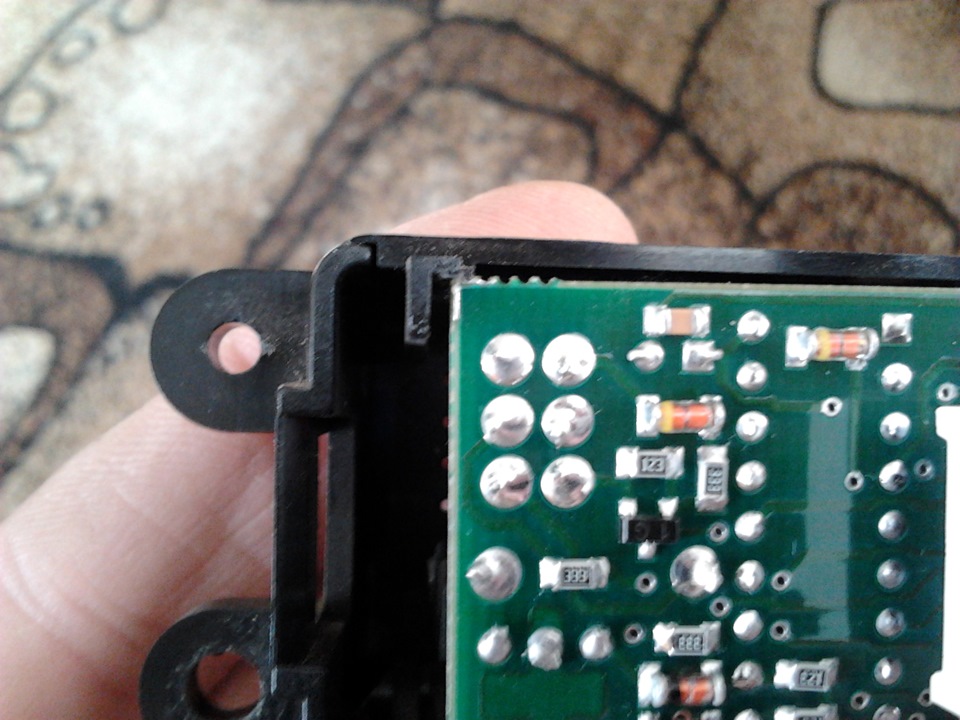

Вставляємо в корпус годинника електроніку БК.Але(! ) плата БКвиявляється на пару мм менше плати годинника.Так що за допомогоюсірників або інших підручних "підкладок" Плата ще й провертається в "площині кнопок", так що довелося підлагоджувати на кнопки шматочкиізоленти, щоб усі 3 рівномірно натискалися. Збираємо корпус докупи, перевіряємо натискання кнопок =) Далі треба зрізати фішкупідключення годинника і в певній послідовності через конектори (йдуть в комплекті) пересадити відрізані дроти в новий роз'єм дляБК (чорний, червоний, запалювання, габарити, земля, +12В)
. Фіксуємо ізолентою. 2 дроти з роз'єму (червоний і чорний)потрібно протягнути в ноги передньому пасажиру і підключитися тамна "датчик швидкості" та "форсунку".

Робочий процес

Підключаємо БК до роз'єму ... Запалення - працює =) Вкл габарити- пригасає =) Заводимося, дивимося як БК показує витрата ...тахометр =) Якщо все працює адекватно - можна збирати машину докупи і насолоджуватися "новим годинником". До речі, в комплекті єдисплей жовтуватого кольору, але його хрінуто видно на сонці.довелося подовбати. Тож у цьому моменті треба бути особливоуважним. Якщо кому потрібна буде розпинка — скину =)
