Вітаю всіх!
Бо збираюся ставити ГБО, закупився комплектуючими.
Став вивчати інтернет і тут на мене чекав "сюрприз".< br/>
Ніде у відкритому доступі немає електросхем на Кліо 3.
Тобто не можу знайти до яких дротів підключатися :)
Зокрема, потрібно підключити емулятор датчика рівня палива (газовийЕБУ Stag QNEXT Plus — там така можливість є.) Тягти провід черезвесь салон не дуже хочеться. Знаю, що можна знайти ці ж дроти біляприладки. Знає розпинування, або знає де взяти електросхеми —підкажіть, будь ласка.
Всім дякую за поради та відповіді! span> dobera80 Всезнайшов!

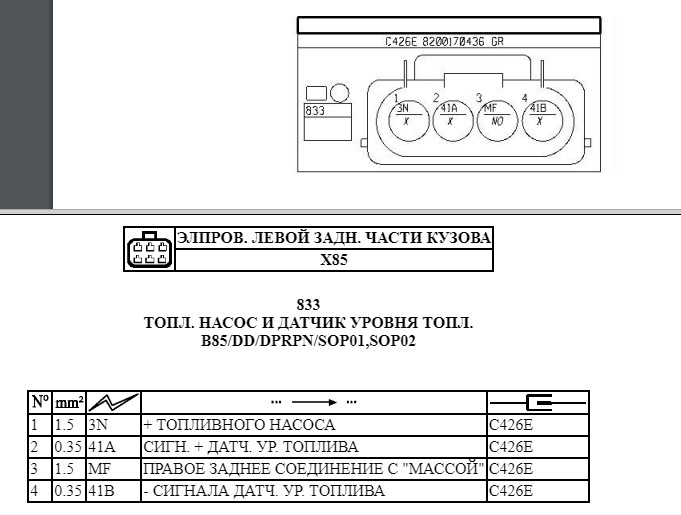

247 щиток приладів
833 топл насос і ДУТ
VE зелений
MA — коричневий
GR — сірий
2 — 15 сигнал (сірий 2 — зелений 15)
/>
4 - 2 мінус (коричневий)






Коментарі8
www.club-renault.ru/forum…%D0%B0%D0%BD%D0%B8%D1%8F/
Дякую! Завантажив! Тепер би розібратися ...
Думаю приладка працює по цифровій лінії і в розпинівці у неї особливо нічого немає. Крім живлення та підсвічування.
Знайшов за схемами. До неї приходить і плюс і мінус від ДУТ. А БК всередині приладки. Начебто так. Як насправді - перевірю при підключенні і напишу результат.
Думаю прямого зв'язку у приладки з датчиком палива немає. Напевно дроти з реостата йдуть в блок Електрик і під кермом який і звідти приладка по кан шині отримує інформацію про кількість палива.

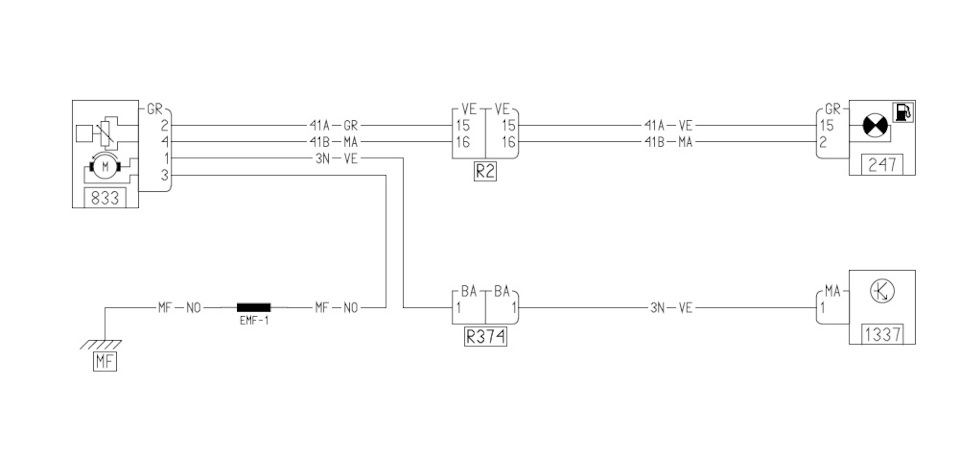

Прямий зв'язок є. Розібрався в схемах. Від модуля бензонасоса йдуть два дроти через одне з'єднання прямо до приладки.
247 щиток приладів833 топл насос і ДУТVE - зеленийMA - коричневийGR - сірий2 - 15 сигнал (сірий 2 - зелений 15)4 - 2 мінус (коричневий)
За схемою безпосередньо але тоді незрозуміло чому при заправці на запущеному двигуні бензин за стрілкою не додається до перезапуску.
