Не працює задній лівий склопідйомник при робочому задньому правому, перевірив роботу проводки від задніх дверей до R2, все дзвониться.Зняв лівий темик, підключив його на правий бік, мовчить. До речіробочий темик з правої сторони не хоче працювати на лівій.Моторперевірив, працює.Кнопки міняв місцями, не допомогло.На 3 і 4контактах темика харчування є, на 6 мінус теж присутній, на 1 і 2показання при натисканні кнопок змінюються, правда незнаю в якихдіаппазонах повинні змінюватися.
Крім якоїсь неврахованої мною проблеми з проводкою я так розуміюмертвий і блок темик, якщо він на протилежному боці працювати незахотів? Особливості в їх маркуванні? Так як на моєму маркуванні нерозібрати. ="https://ad-cd.net/NwAAAgDjreA-960.jpg"/>

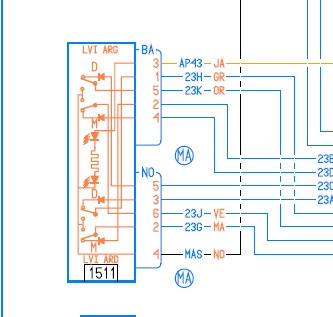

бо на кнопці два ряди по 5 контактів, підписані A і B, на схемі жBA і NO, що чому відповідає? Попутно може хто знає який правильнийномер обмежувача водійських дверей? У мене вже три номери записані804218874R, 8200538138, 8200704544, який правильний?
Коментарі11
JA - жовтий GR - сірий OR - помаранчевий VE - зелений MA - коричневий і т.д. )
На електросхемах позначення на роз'ємах ВА означає, що він білого кольору, а NO - чорного
У водійських дверях це один роз'єм, на схемі один з них схожий на сторону А, другий на сторону В. Ти загалом перемудрили французи і на схемах
ВА - base, база-основа-вихідна точка.т.е. закрите скло.NO normal open, відкриття. Судячи зі схеми це замикання на базу.
Ні
темік будь-який народ з кетая ставить
Та мені з розбирання передають, вже замовив, але боюся, щоб помилки не було. Вони ж для переднього і заднього скла, для лівого-правого за ідеєю різні повинні бути?
якщо тільки у зворотний бік працювати буде то треба буде мотор навколо осі прокрутити щоб палярність магнітів змінилася
А те, що скло переднє і заднє різної висоти, вважай різний хід мотора, не важливо?
Біля мотора за схемою стоїть захист який при зростанні навантаження просто відключає реле. Так що пробуй у будь-якому порядку, якщо не вгадаєш просто поміняєш місцями.
комусь малював давно як розпинений роз'єм на одному немає 1 на іншому немає 6
