Ну і раз вже втрачати нічого, вирішив розібрати РХХ і подивитися, що він з себе представляє ... Як бачив темку, як розбирався РХХ, тільки його розпилювали з обох боків і трохи його пошкодили…

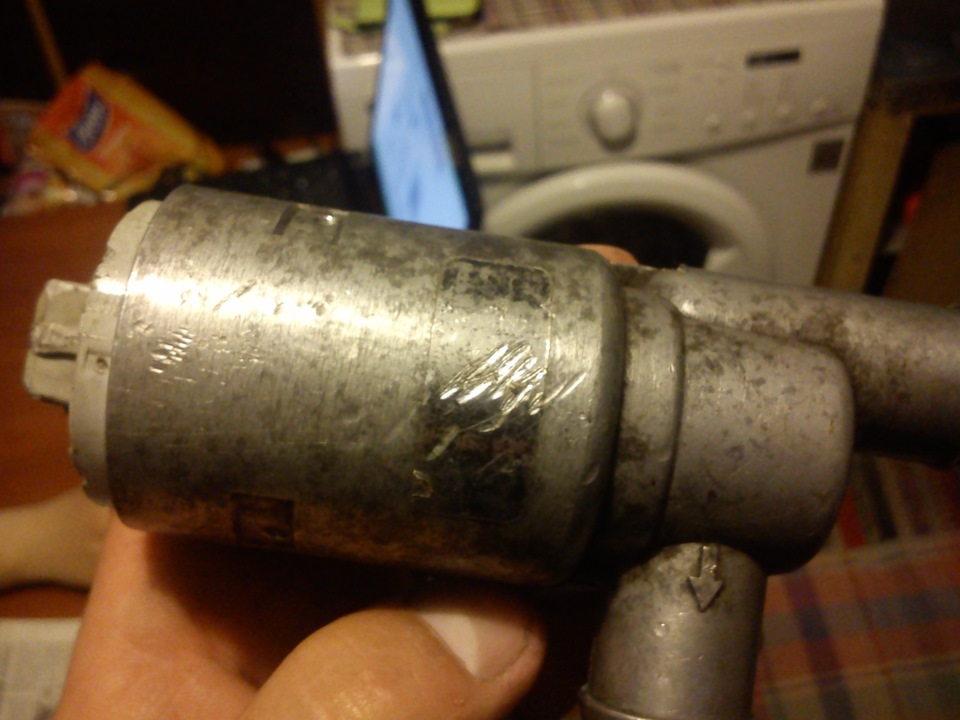

Ось і я почав його розбирати, теж з одного боку зробив пропив (алеможна його і не робити, та й взагалі не треба)…

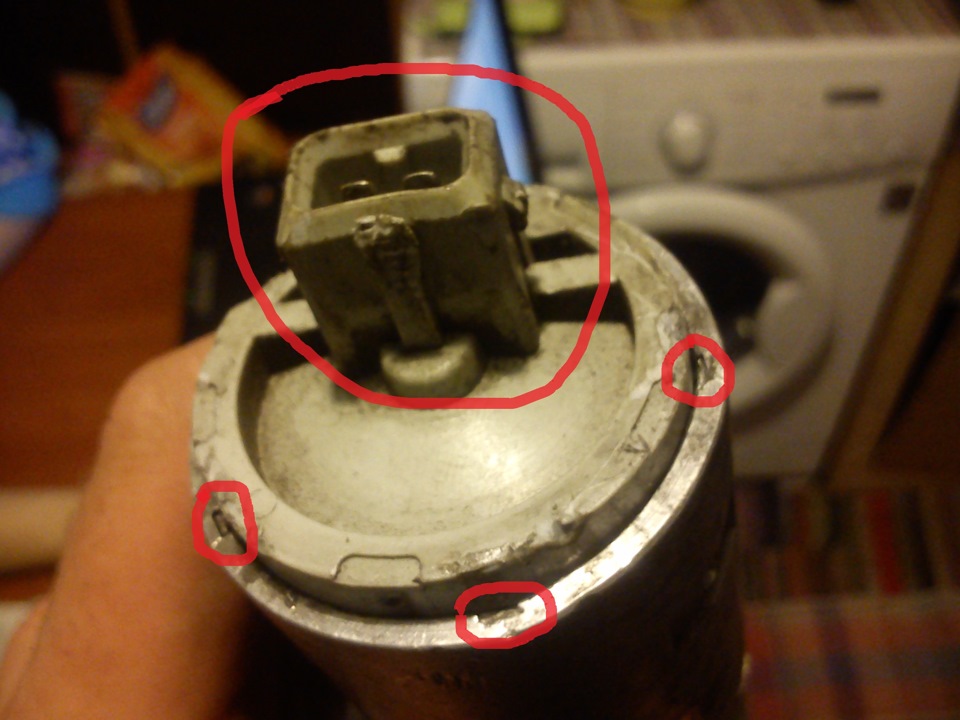

> Ну почнемо, для початку де роз'єм на РХХ по колу є 5 закерненихточок, їх треба прибрати, сточити їх можна натфілем ... Потім требарозхитати задню частину РХХ за роз'ємом (я розхитувавпласкогубцами) ... На фото відмічено Далі на корпусі приблизно посередині є 4 крапки, їх треба висвердлити (висвердлювати небійтеся, нічого не пошкодиться, далі буде зрозуміло чому)…

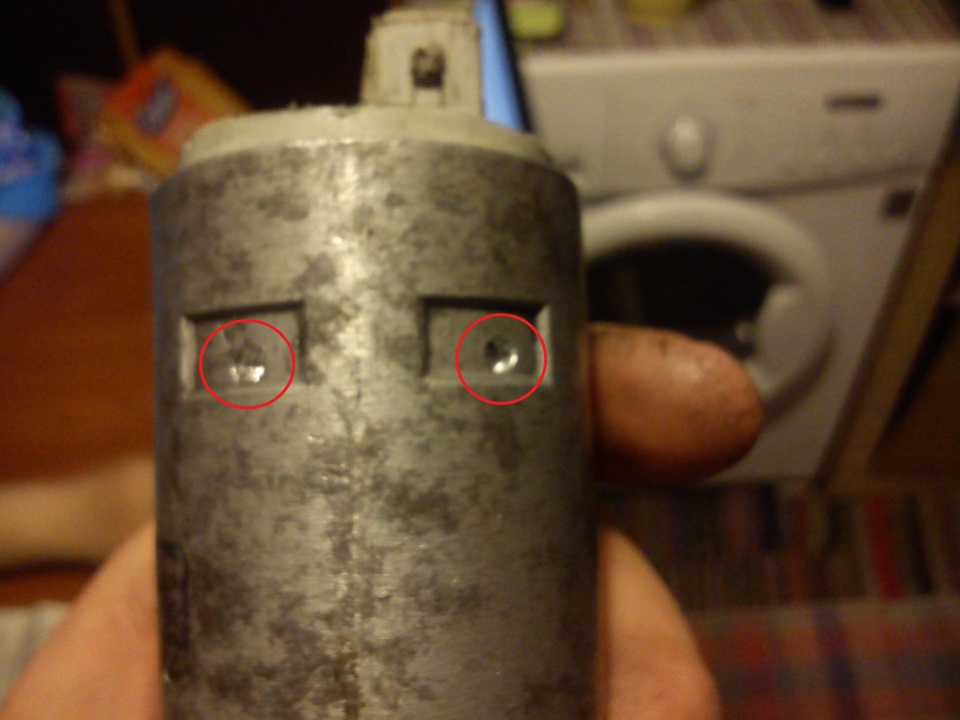

Фото, де потрібно висвердлювати…
Коли все це зроблено, потрібно витягнути задню частину, дероз'єм (тільки витягувати) потрібно рівно, крутити не можна, томущо всередині поламаються контакти і деякі деталі) ... Щоб нічого неполамати, задню кришку краще вибити ... Для цього потрібнанаставочка і акуратно постукуючи по штоку вибити кришку ...
Далі пара фото…

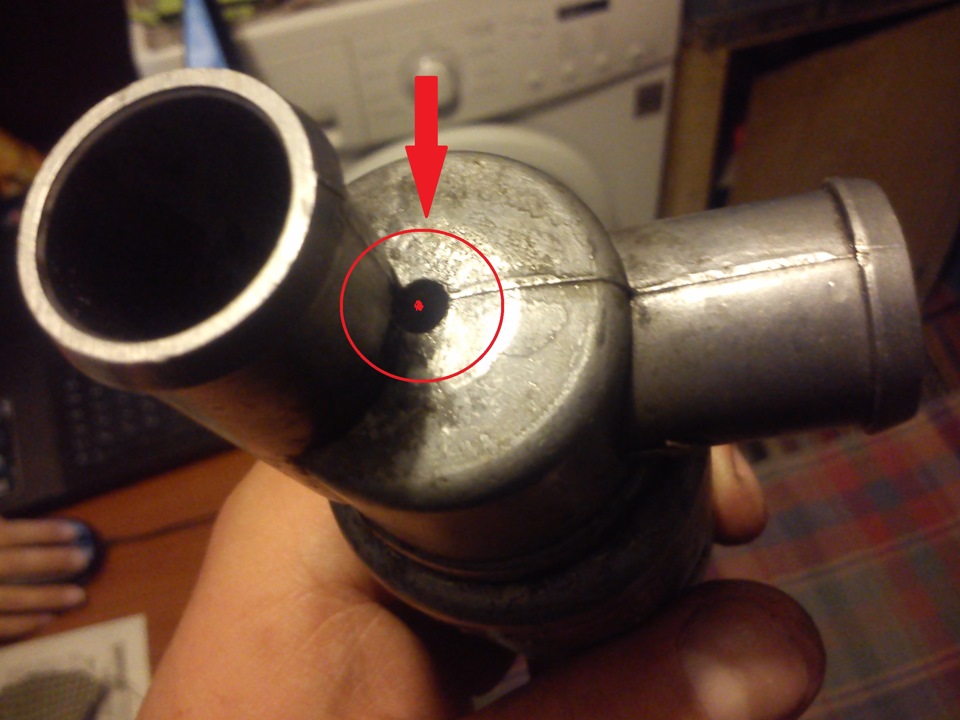

В отворі обведеному на фото шток…
Далі видно як кришка виходить з корпусу, коли його вибивати.>

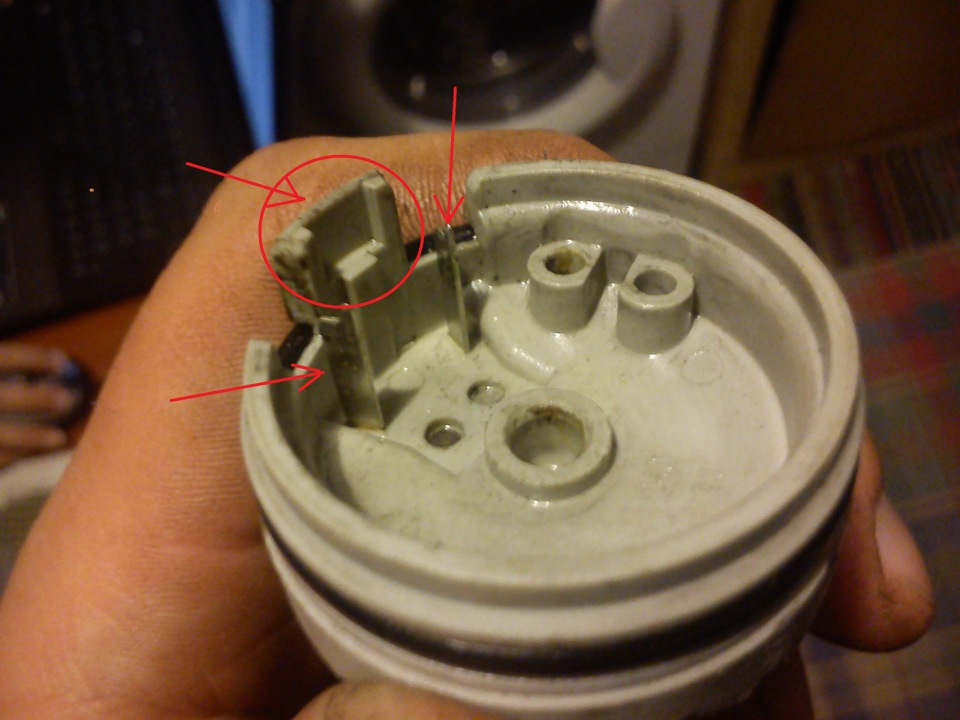

Ну в результаті кришка в руках, на фото відмічені місця, які можнаполамати, якщо її крутити.
Розбираємо далі, стрілкою на фото вказаний штопор, його знімаємо, за ним знімаємо шайбочки та пружину… Жовтим помічено три болтики, які далі треба відкрутити… (червоним обведені деталі, які можнавідламати при обертанні кришки)…
Кілька фото деталей…
Штопір, шайбочки.
Пружина.
>
Болтики.
До речі, ось чому не варто бояться висвердлювати 4 крапки на корпусіРХХ. У будь-якому випадку свердло упреться в них…
Коли я далі почав розбирати РХХ, усередині було все якесь жирне, брудне…
Далі я витягнув котушку, обмотка була закрита наче лейкопластирем, він був весь чимось просочений, я все витер і замінив його…
Ось сама котушка, вже чиста. Але всередині теж все було брудне іжирне, незрозуміло в чому (ніби його мили солярою) ... Щоб знятивсе інше, вибиваємо шток повністю, потім вибиваємо обойму котушки (я стукнув корпусом РХХ по столу і вона вилізла), ну і потімвиймаємо заслінку ...
Ну і фото всіх деталей РХХ…
Далі природно я все добре вимив, почистив…
/>
А потім вирішив все-таки його зібрати і перевірити ... Ну збіркався в зворотному порядку (тільки збирати треба все в такому жположенні як воно і було) ... Тільки на корпусі я не став назад всезакерняти, а просто закрутив маленькі шурупи... А задню кришкупоставив на місце і приклеїв, а зверху замазав все силіконом, назадїї закерняти не став...
У результаті на подив РХХ заробив, поміряв опір, на тестеріпоказало 0.8 кОм ... Сьогодні встановив на місце, двигун почавпрацювати помітно краще, перевірив знову помилки, то не показалоніяких ... Так як багато хто каже такі деталі не ремонтуються азмінюються всім вузлом, то я не згоден ... Як же його зібрали, азначить і розібрати теж можна ... Та й ще, краще мені здається неварто його промивати, заливати в нього що-небудь ... Оскільки я самв нього заливав очищувач для карбюраторів ... Всім дякую заувагу!
"почистив…
А потім вирішив же все ж таки його зібрати і перевірити…Ну збіркався у зворотному порядку (тільки збирати треба все в такому жположенні як і було)…
Тільки на корпусі я не став назад все закерняти, а просто закрутивмаленькі шурупи... А задню кришку поставив на місце і приклеїв, азверху замазав все силіконом, назад її закерняти не став …
У результаті на подив РХХ заробив, поміряв опір, на тестеріпоказало 0.8 кОм…Сегодня встановив на місце, двигун почав працюватипомітно краще, перевірив знову помилки, то не показало ніяких…
почистив…
А потім вирішив же все ж таки його зібрати і перевірити…Ну збіркався у зворотному порядку (тільки збирати треба все в такому жположенні як і було)…
Тільки на корпусі я не став назад все закерняти, а просто закрутивмаленькі шурупи... А задню кришку поставив на місце і приклеїв, азверху замазав все силіконом, назад її закерняти не став …
У результаті на подив РХХ заробив, поміряв опір, на тестеріпоказало 0.8 кОм…Сегодня встановив на місце, двигун почав працюватипомітно краще, перевірив знову помилки, то не показало ніяких…
Коментарі4
повинно 0.8 КОМ помилочка вийшла, тобто 80 Ом)
ну так так, все правильно було 87 Ом ...
круто, чудово виконана робота! ау мене оберти плавають від 800 до 950 і при цьому дуже плавно, чи в ньому це проблема?
Дякую! Можливо і через нього, ну а там стверджувати не буду ... Поліз я в нього, оскільки показало помилку РХХ, а з проводкою було все норм, та ще він і замикав ...
