У темі мова піде про задіяння контрольних ламп у панеліприладів…
Мене цікавило питання їх призначення і деякі з них як виявилосяможна задіяти ... Їх розшифровка тут - opel-omega.5go.ru/1_1_1.htm...
Насамперед я хотів підключити контрольну лампу габаритів ... Нажаль сторінка людини видалена, який все докладно саме про цеописав, але там немає нічого складного…
І так, приступимо, все докладно прочитавши, я роздербанив панель івитягнув приладку…Все оглянув і одразу зрозумів куди комупідключати (там чітко видно яка доріжка до якої лампочки йде)…
Для підключення потрібні додаткові піни, як у фішках приладки (алеу мене їх не було і я знайшов щось подібне до них, потім можназамінити)…

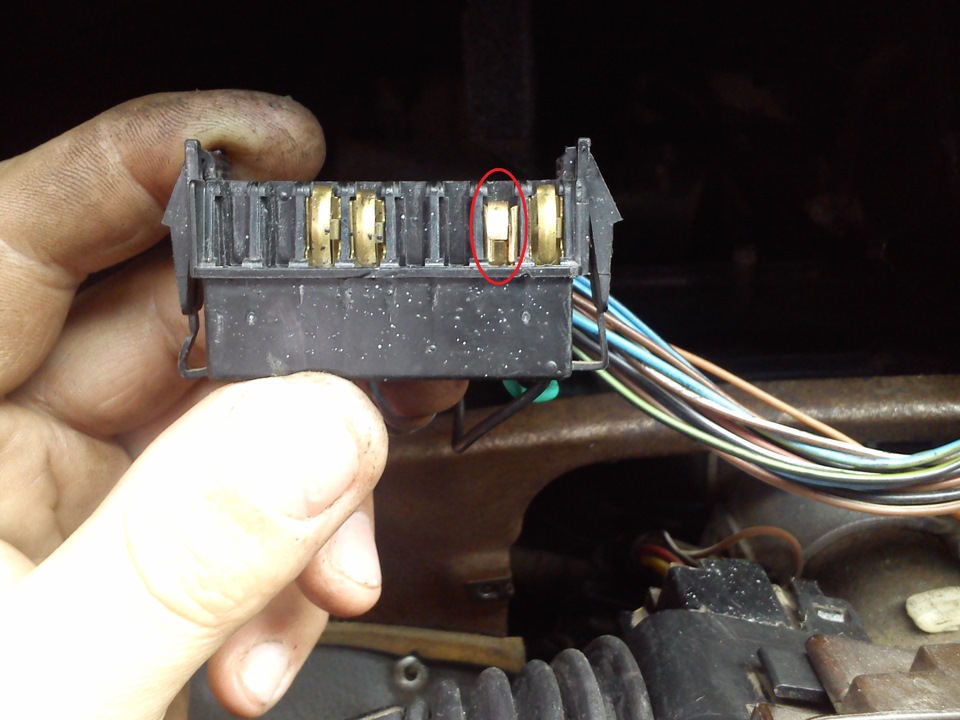

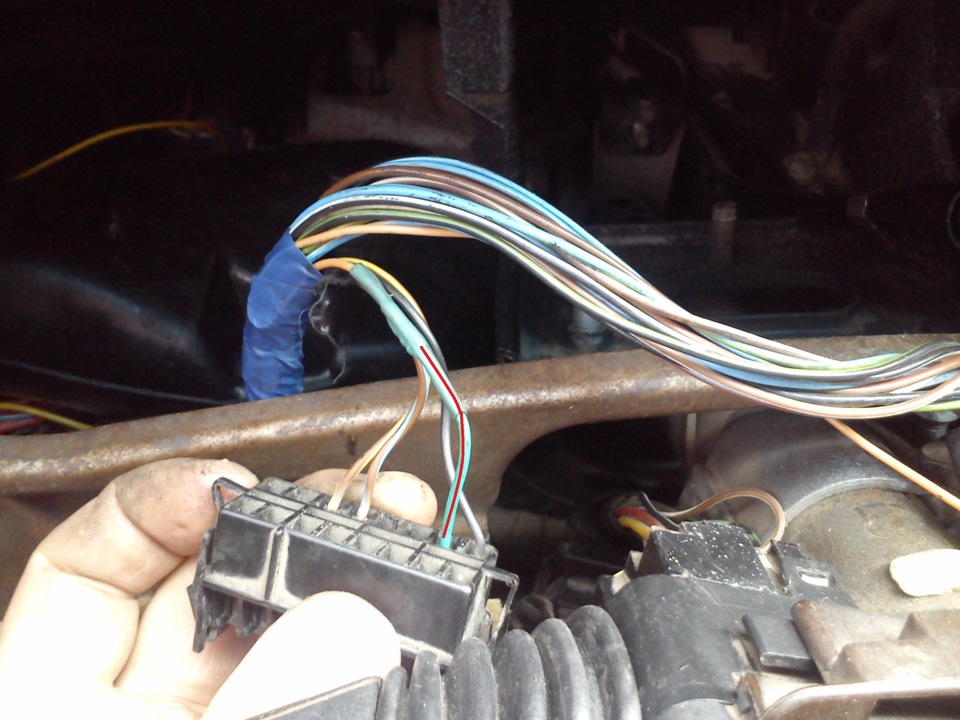

Далі додаємо пін з проводом потрібного розміру у фішку, де малодротів (у приладку нижня)…

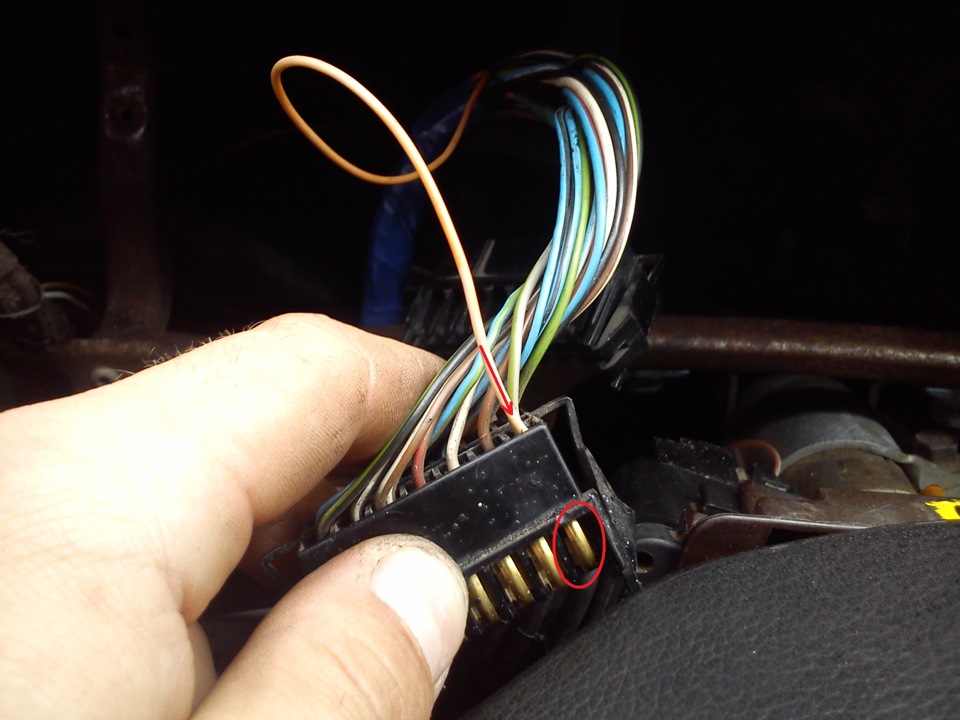

І приєднуємо інший кінець дроту до верхньої фішки на перший пінсіро-зеленого дроту…
>

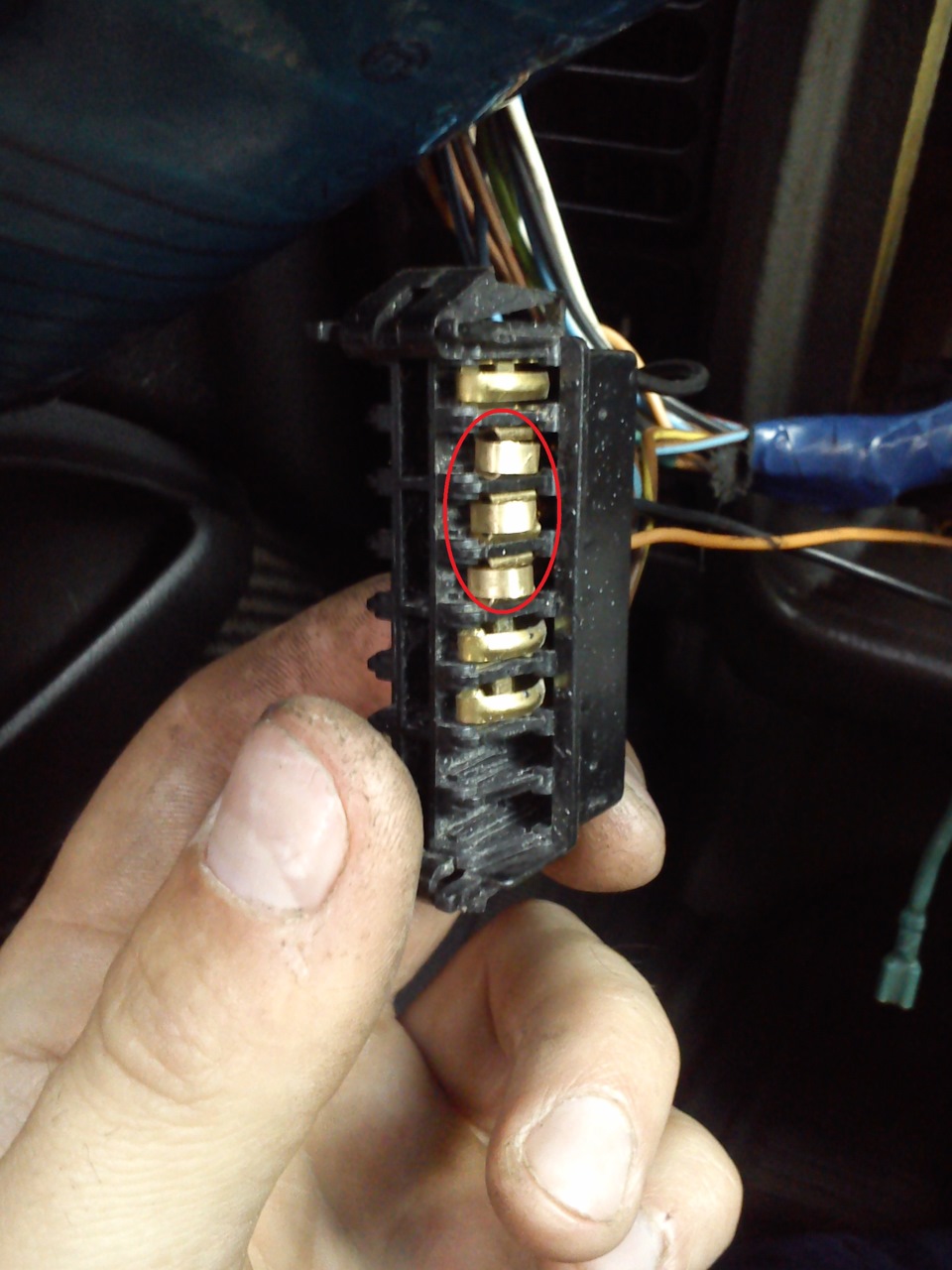

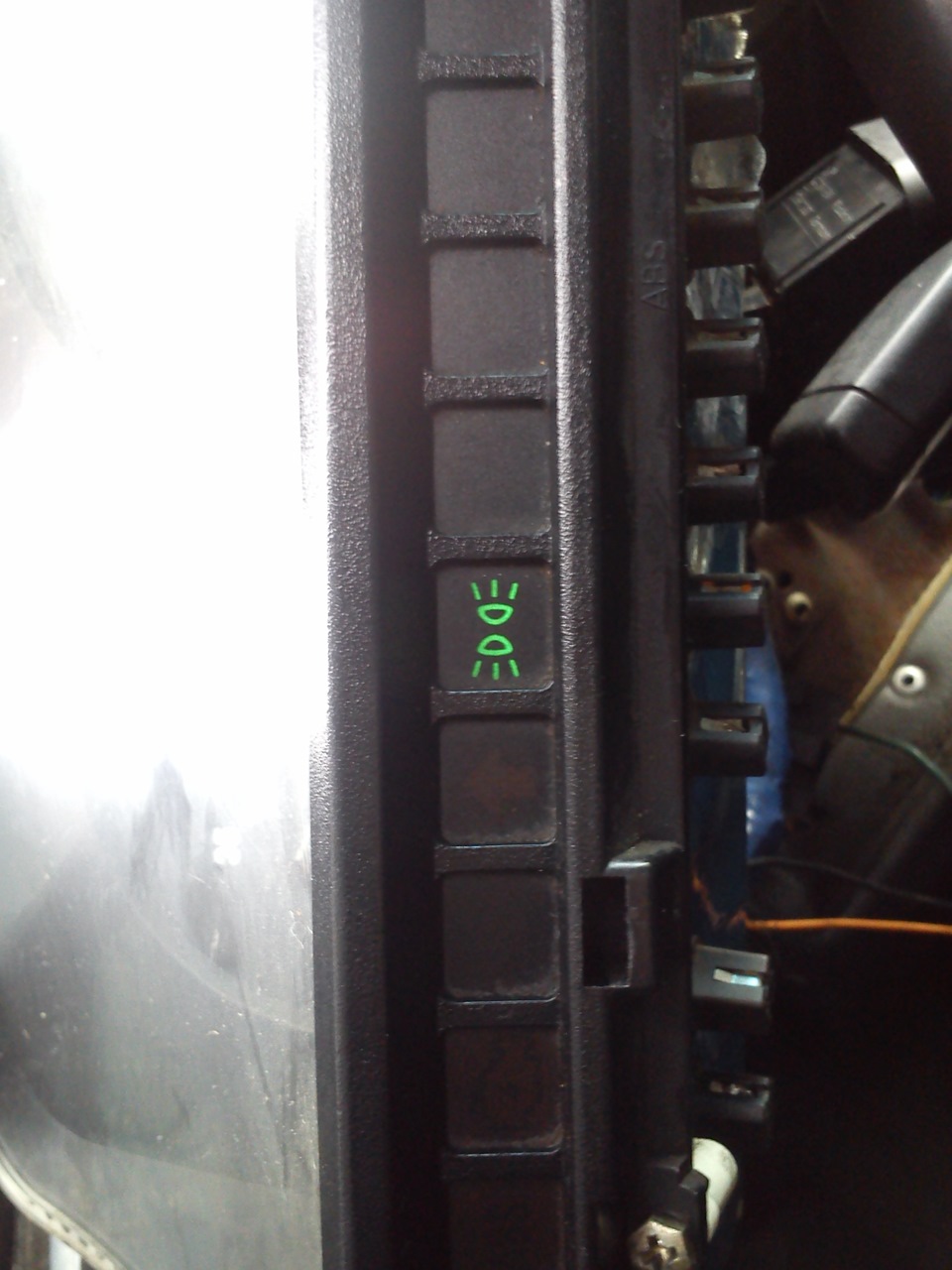

Після цієї процедури працюватиме ось така лампа… Але цього менівиявилося мало і я вирішив задіяти ще деякі контрольки… Додав уфішку ще кілька пінов…
І задіяв наступні лампи…
На цьому фото будуть використані контрольки, які обведенічервоним…Це габарити як я писав вище…
/>
І ще я використовував контрольку круїз-контролю (оскільки його умене немає), буде загорятися, при вкл. Біля лівого повітроводу якиййде під сидіння, внизу консолі).
А контролька яка обведена зеленим, то їй я так і не знайшоврозшифровки (якщо знаєте напишіть)…
< p>
Ще пара фото контр.Ламп…
Ця призначена для АКПП…
Тут новий символ для поворотників причепа…
Ну це не пристебнути ремінь…
І свічки розпалу на дизелях…
>
Для цих контролок я теж додав піни, але вони просто не задіяні, якщо і треба буде щось підключити, то дроти вже готові… Але і це щене все… У мене немає в авто самодіагностики і також в приборціповністю порожні ще 6 контрольок, навіть нема як туди поставитилампочки…
Ось це місце. Теж вирішив задіяти…
Для цього я відрізав ось такий шматок плати, там де відзначеночервоним, буде один плюс відразу на всі лампочки, а керується коженсимвол буде мінусом…
Далі нарив дома фішку (папка-мамка)…
І одну частину припаяв до плати (друга частина буде із загальноюпроводкою)…
Також у плату замість лампочок, я впаяв діоди… справу поставив уприбирання…
Ось, що в мене вийшло… (плату та проводку зробив на 6 символів, алепідсвітив поки що лише 4-ре…Тих два, які залишилися) — це контрольза лампочкою, що перегоріла, і контроль зносу колодок, у мене нажаль такої проводки немає…)
Запчастини на фото:358287Також для однієї з контролок підключив датчик рівня рідини омивача, тому що він уже був у бачку ... Сам датчик ... Масу датчика покиприкрутив ось так (на дачтику управління мінусом). >
У планах задіяти їх усі 4-ре, але на даний момент зробив покитільки дві ... А саме, контролька рівня рідини омивача і контролькаплафона освітлення салону (або ж при відкритті дверей) )…
Також хочу встановити датчик рівня, такий як у бачку омивача, врозширювальний бачок та задіяти ще одну з цих контрольних ламп…
А ось як підключити контроль рівня олії, то цього я не знаю, ЯКЩО ХТО КУРСЕ, ТО НАПИШИТЕ.
Ну і маленьке відео…
Все, що хотів підключити та задіяти, працює чудово!
Усім як зазвичай дякую за увагу!
контролька рівня рідини омивача та контролька плафона освітленнясалону (або ж при відкритті дверей). Також хочу встановити датчикрівня, такий як у бачку омивача, в розширювальний бачок і задіятище одну з цих контрольних ламп…
А ось як підключити контроль рівня олії, то цього я не знаю, ЯКЩО ХТО ВКУРСЕ, ТО НАПИШИТЕ.
Ну і маленьке відео…
Все, що хотів підключити та задіяти, працює чудово!
Усім як завжди дякую за увагу!
"контролька рівня рідини омивача та контролька плафона освітленнясалону (або ж при відкритті дверей). Також хочу встановити датчикрівня, такий як у бачку омивача, в розширювальний бачок і задіятище одну з цих контрольних ламп…
А ось як підключити контроль рівня олії, то цього я не знаю, ЯКЩО ХТО ВКУРСЕ, ТО НАПИШИТЕ.
Ну і маленьке відео…
Все, що хотів підключити та задіяти, працює чудово!
Усім як завжди дякую за увагу!
Коментарі20
Хороша робота ... заморочався по серйозному
спасибі!та ось наважився)))
Ну ти дав Віталя, замануха звичайно кльова. Треба і собі щось підсвітити -)
Спасибі! Та ось вирішив задіяти, то що не задіяно, та я і не знав, що там купа цих індикаторів))))) Бажаю тільки удачі, там складного нічого нема)))))
Дякую, буде час-займуся.
ок)))))
Червона лампочка біля чека схожа на киплячу сосиску використовується в якихось рідкісних комплектаціях і свідчить про перегрівання каталізатора. Я на неї повісив індикацію роботи електровентелятора радіатора. Він з ООБ і дуже тихо працює. Датчик для ...
Я за індикатор каталізатора теж чув і читав, що рідко він зустрічається ... А задіяти його на ел.вентилятор це ідея, а то що він тихо працює то це так, я теж його дуже рідко чую у мене теж від ООБ)) )) А за датчик рівня масла я не став морочитися, по...
так діоди звичайно тема) сам думав підсвічування зробити діодну, жовте світло в салоні вже якось не те)
та й яскравіше і колір який хочеш вибираєш, та й споживання менше ... у мене є в БЖ тема з пересвіту в салоні ... теж все змінив)))
почитаю і візьму на замітку)
ок))))
у тебе і проводки з блакитним штекером немає?
ні...
а контролька плафона освітлення салону - це контроль ближнього світла фар, і така сама лампа тільки маленька контроль стопсигналів
у мене немає самодіагностики, тому я зробив так ... а взагалі можна одну контрольку задіяти на лампочки ...
Для контролю рівня масла. У піддоні має бути датчик цього контролю.
та я вже до речі вичитав і побачив що він з себе уявляє ... з ним не буду заморочуватися не варто піддон дірявити, або ж ставити такий, відгуки читав, то практично на постій з нього масло тече ...
У мене на дизелі не тече через конструкцію самого піддону, датчик стоїть вертикально, але проводів до нього немає,
ну отож ... а на такому як у мене піддоні він збоку врізаний ...
