Підключення обігріву струминно віялових форсунок

І так у цьому пості буде про те, як я вирішив доопрацювати обігрівдо нових форсунок, із заводу у мене підігрів на форсунки не буввстановлений.

Тому вирішив шукати інформацію в інтернеті, як всю цю справупідключити по заводському (так би мовити як воно йде з заводу), іпаралельно почав цікавитися як підігрів форсунок працює, коливключається і чи вимикається взагалі, що хочу сказати відразу інфпро підключення форсунок на наші машини в інтернеті не знайшов.Атому як вони працюють думок і оповідань дуже багато, одні говорятьпостійно, другі що самі терморегулюють відключаються, треті що вонивключаються при температурі нижче +4 або при мінусі ... Взагалідумок багато. Після цього я вирішив зрозуміти які коні працюють насвоєму досвіді а саме форсунки VAG 4G8955987A
VAG 4G8955988A
Самі по собі форсунки не великі і елементи де встановлений підігрівтеж не великі тому що форсунки з термостатом нібито сам регулюють ямайже відразу це відкинув, але вирішив перевірити, для цього булавзята форсунка при кімнатній температурі +22 підключив її буквальнопісля 1 хвилини перевіривши пальцем я вже відчув як вона гріє, далітакож охолодив форсунку за допомогою холодильника до мінусовоїтемператури, і перевірив, гріла однаково. Скажу відразу колифорсунка холодна вона споживає більше потужності що б нагрітися, аколи нагріта то природно менше, але струм через неї проходитьпостійно і вона не вимикається навіть у +30
Далі я думав що оскільки Vag робить розумні і продумані речі, вонивирішили зробити включення підігріву форсунок дійсно при холоднійтемпературі, пошукавши схеми підключення в інтернеті закінчивсяпровалом, їх немає саме для СС, але на допомогу прийшоводноклубник, за що йому ДЯКУЄ, в Ельзі знайшов всю схемупідключення підігріву форсунок (схеми докладу внизу у фото), післяперегляду схем було виявлено що підігрів форсунок запивається ззапобіжника, і не як не регулюється, не за яким датчикомтемператури, тобто він працює постійно, за будь-якої погоди ітемператури, так що ось так ось! Ніякого чаклунства тут немає, привключенні запалювання починає працювати, і після вимкненнявідключається. Але оскільки зима у нас триває не так довго, близько3 місяців, я задумався про те, що який толк що вони будуть грітитеплу погоду, раз Ваг про це не подумав, я вирішив піти відсутністьпростим шляхом підключити все це через кнопку. > VAG 8E0973202 -2шт. Роз'єми контактів
2 житловий провід перетином 0.5 або 0.75
Кнопка Вкл/Вимк
Ізолента
Ніж
Паяльник

< Далі починаємо складання.
Протягуємо провід, в капоті підключаємо конектори, ізолюємо, виводимо провід з капота поряд з трубкою подачі омивайки так длянього якраз є місце, далі заводимо під жабо разом з трубкоюомивача, і можна ввести, кабель через моторний відсік або якщозняти жабо провести його і вивести до сторони де розташованийакумулятор, після чого знімаємо акумулятор, за акумуляторомрозташовані гумові ущільнювачі, місця входу кабелів в салон, черезних заводимо кабель в салон( під ноги водія).
Знімаємо пластикову заглушку над ногами водія, простягаємо кабель, мінусовий провід кидаємо на кузов, я кинув біля ручки відкриваннякапота.

Плюсовий Провід нам потрібно підключити на запобіжник SC1 (1запобіжник) блок запобіжників знаходиться зліва від керма, длязручного підключення, треба вийняти очечник і бічну заглушку підякою знаходяться запобіжники.

Додатково після запобіжника на + кабель я кинув кнопку, для тогощоб підігрів можна було включати і включати, так як на верх наторпед вносити не хотілося, я її компактно розмістив в очечнику, вона не псує очей і нікому не заважає./>
Якщо хочете чисто по заводу підключайте на 1 запобіжник на прямубез кнопки та форсунки будуть гріти завжди.

Ну а далі все у фото
< /p>

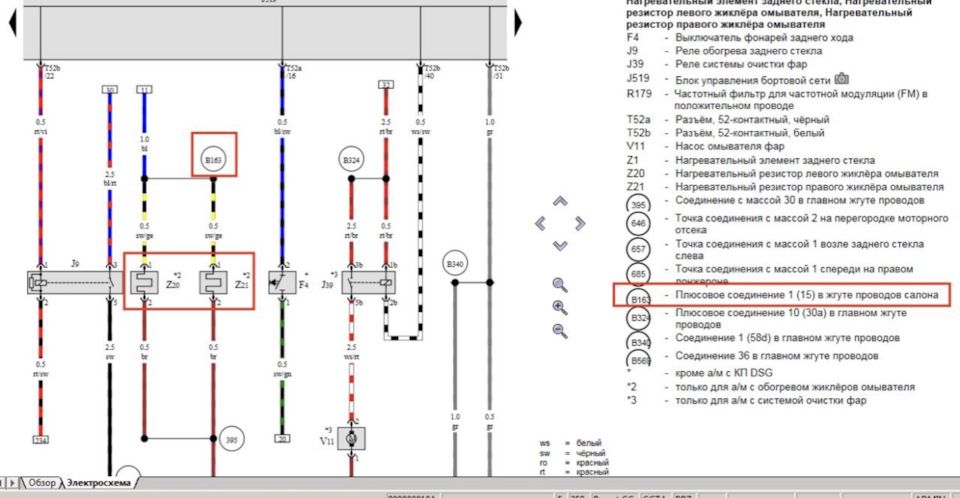

схем підключення обігріву форсунок на vw CC

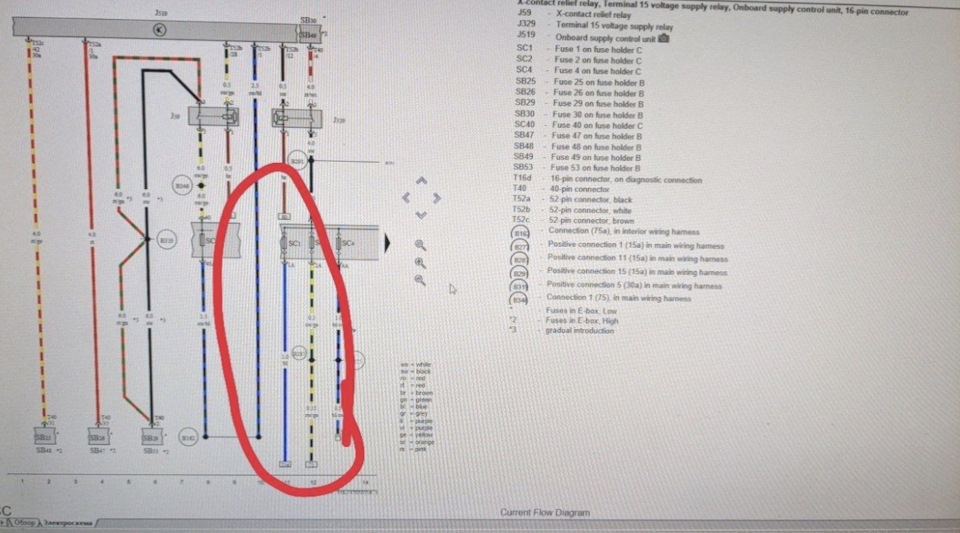

продовження схеми підключення (вихід на підключеннязапобіжника)

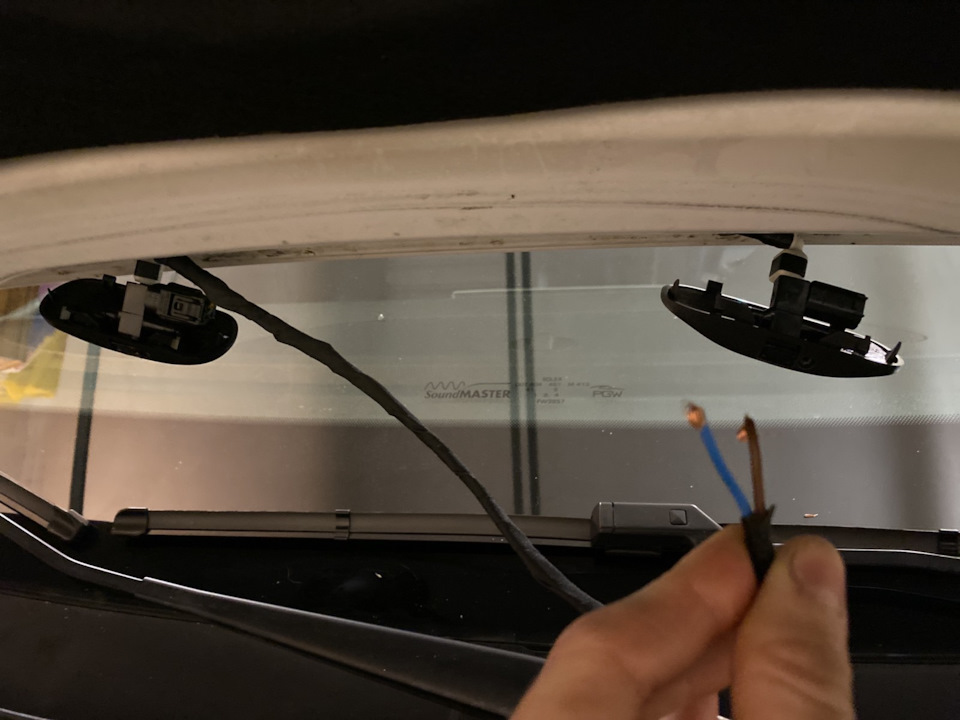

підключаємо провід до фішок

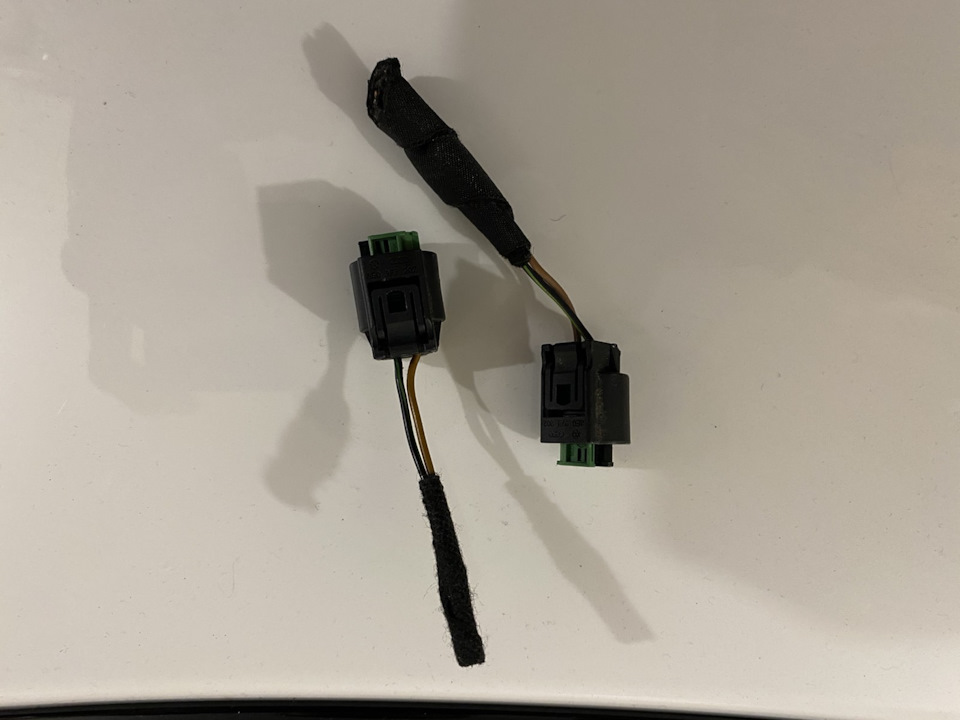

самі фішки

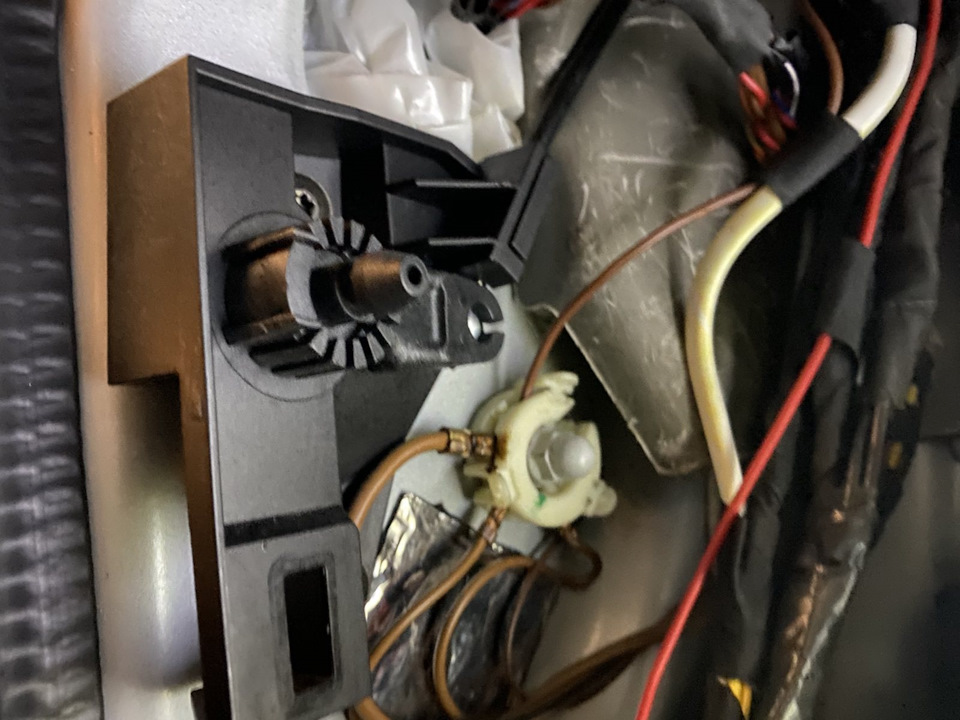

підключив коричневий провід на масу
плюс тягнемо з виходу 1 запобіжника (для цього треба розібратиззаду корпус у якому встановлені запобіжники той самий джгутпроводів від запобіжників, зсередини, знаходимо провід який входитьз 1 запобіжника у мене він синього кольору підключив червонийпровід, на дроті з права + з запобіжника, що зліва йде далі нафорсунки, сюди я буду ставити кнопку включення/вимкнення
Встановив кнопку в очечнику, все закривається і нічого не заважає, кнопка розташована зручно і не псує естетику авто
Готовий результат
