Ультразвукове очищення дзеркал від Корони до Марк 2 jzx90

Ось і реалізував чергову опцію в 90м кузові- ультразвукове очищеннядзеркал заднього виду з підігрівом.
Скажу так, що знайти оригінальну Марківську опцію було доситьпроблематично. Власне ця опція включає в собі:дзеркала з підігрівомі "віброю" (відрізняються від звичайних штатних 7-ми піновихроз'ємів дзеркал наявністю ще 4 проводів. Два з яких - це підігріві 2 йдуть на елементи ультразвукового очищення), пульт управліннядзеркалами в якому є додатково кнопка включення підігріву івіброочищення, і безпосередньо сам блок управління так званийmirror vibration control Ще років 5 тому на форумі турер промайнулиу продажу у Воронежі дзеркала з підігрівом, але поки я наважувавсяїх купувати продавець сказав, що вони з продажу зняті. Очі нічогоподібного не траплялося.У нас у місті я не бачив марковників зданим ніштяком, хоча мелькав у нас один 3-х літровий Марк у якомубув навіть телефон і думаю в ньому точно така штукенція була.Загалом цього року при черговому пошуку ніштяків завдяки моємуприятелеві з Іркутська я знайшов комплект дзеркал Toyota Corona. Тая знав, що така опція у 90-х роках ще ставилася і на Аристах таКраунах. Наважуюся брати цей комплект, хоча розумію, що це не ріднамарківська опція і, звичайно, можуть виникнути нюанси в установці.Але зворотної дороги немає і дзеркала у мене в руках.
Бо у мене машина 92 роки то одним із плюсів був той факт, що ріднідзеркала вже мали ніші під резонатори (такі чорні прямокутнібрусочки, які встановлюються між механізмом зміни нахилу дзеркалата механізмом складання), а також самі дзеркальні елементивиявилися ідентичними з марковськими. Це не могло не тішити)). Менітільки довелося поміняти місцями кріплення дзеркала і встановитинові дзеркальні елементи. Далі було необхідно замінити 7ми піновістарі роз'єми дзеркал на 11ти пінові, які йшли в машинах з віброю івивести додатково 4 дроти на кожне дзеркало, щоб підключити цюфункцію.
Вивчивши також схеми машин на яких ставилася вібра, прийшов Довисновку, що в тих роках Toyota особливо не морочилися і блокmirror vibration також взаємозамінний. На цьому етапі збігизакінчуються і далі довелося зайнятися саме колгоспом). Пультуправління Дзеркалами Корони відрізняється від марковського, хочаспочатку була думка впровадити коронівський. На драйві я вжезустрічав, що хлопцями ставили оригінальну опцію і я хотів все-такизробити цю опцію максимально наближену до оригіналу, тому шукаюдругий пульт керування дзеркалами з 90 марок і з нього впроваджуюкнопку для включення вібри. Як ви можете помітити, на рідномупульті, де стояла вібра, кнопки складання дзеркал і включенняпідігріву мають ідентичні розміри.Справа залишається за малим і язнаходжу копку включення вібри від 147 Арісти і з неї дістаюпрямокутне прозоре вічко для індикації включення вібри і впроваджуюу встановлену кнопку. Сам пульт управління дзеркалами на жаль невдалося зберегти саме із заводською фактурою і на даному етапі щене вирішив як краще вчинити. Поки що викладаю в чорновому варіанті.Всі косяки буду виправляти в процесі. Далі основна складність умене виникла саме з електричною частиною. Під вібри також ненадавалася можливим тому приймаю рішення максимально намагатисязробити підключення згідно зі штатною схемою із заходом у всіроз'єми. На потім залишив лише прокладку проводки у заторпеднійкосі і це приурочу до знімання торпеди. Загалом після реалізаціївсіх вищезгаданих дій мені вдалося запустити віброочищення. Принатисканні на кнопку віброочищення включається вібра приблизно на3-5 секунд і одночасно вмикається підігрів протягом 5 хвилин. Такожвикладаю деякі фотографії виконаної роботи.

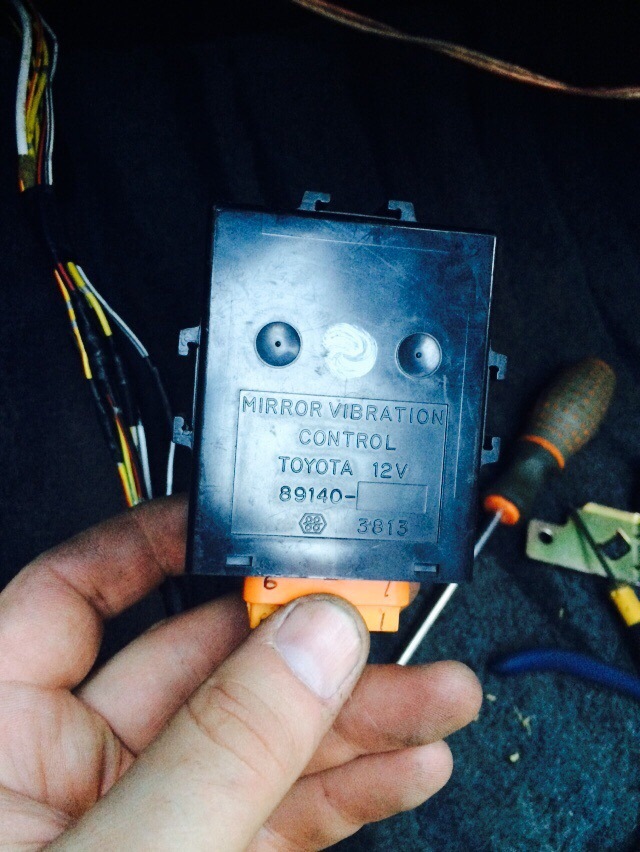

Mirror vibration control

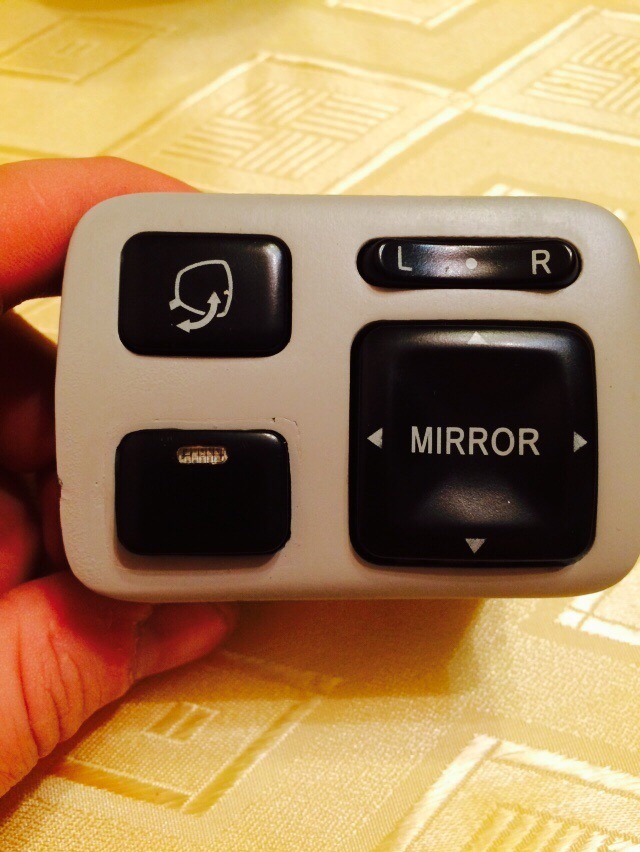

Пульт управління дзеркалами вже з впровадженою кнопкою

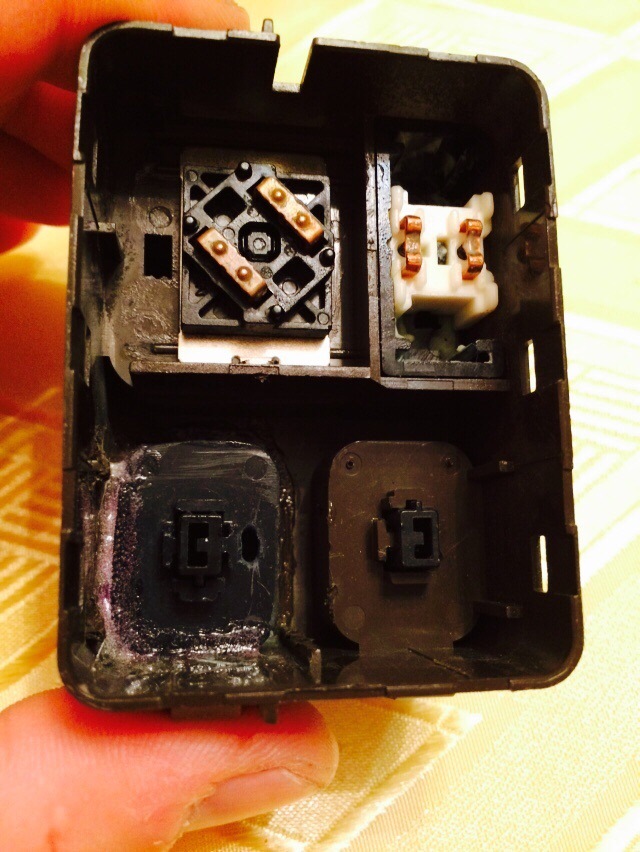

Вживлення копії вібри

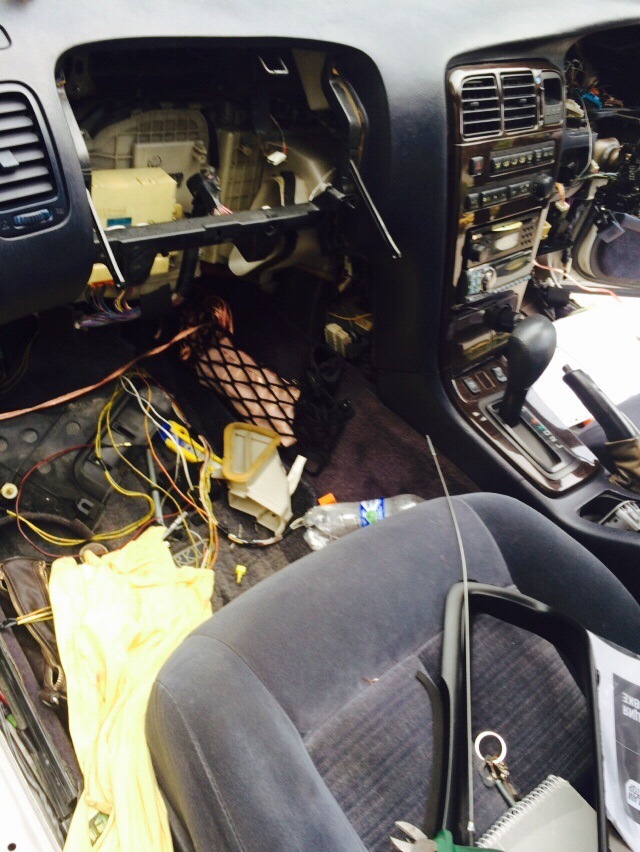

Трохи безладу в машині. Без нього нікуди)

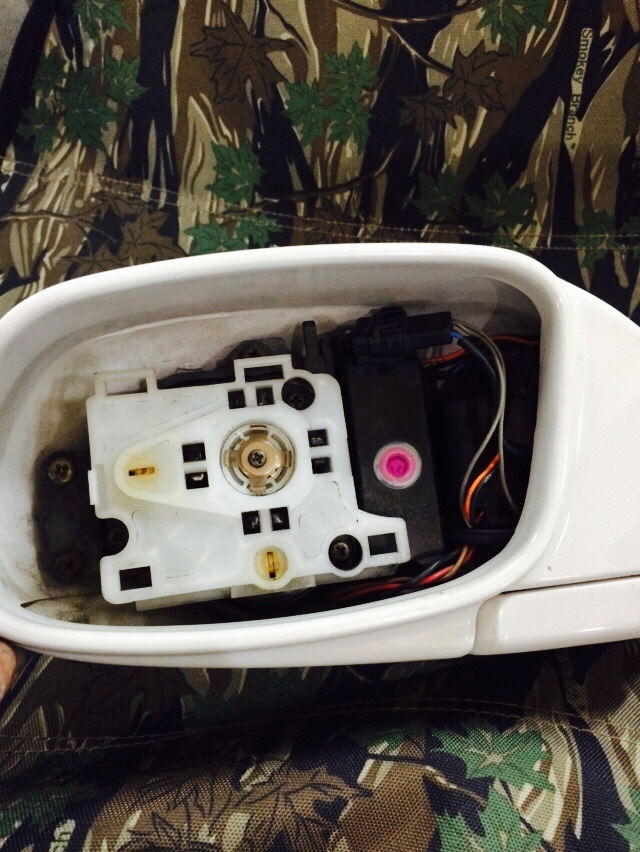

Так виглядає дзеркало з встановленим резонатором
Вигляд 11 пінового роз'єму
Так виглядає полотно з віброю та підігрівом

Оновлено 23/06/2017
< /p>
Не дивлячись на раніше виготовлену панель для віброочищення дзеркалвсе одно не залишала думка знайти рідний джойстик із заводськимикнопками. Успіх як завжди був на моїй стороні і чергова посилка зніштяками прийшла з коричневою панеллю. Так як салон вішки у мене всиніх тонах, то необхідно цю справу перефарбувати в колірторпедо.
Тепер можу сказати, що цим пунктом у мене питання закрито)
коричневому кольорі
З фарбування
Тепер у синьому кольорі
"при натисканні на кнопку віброочищення включається вібра приблизнона 3-5 секунд і одночасно вмикається підігрів протягом 5 хвилин.Також викладаю деякі фотографії виконаної роботи.
