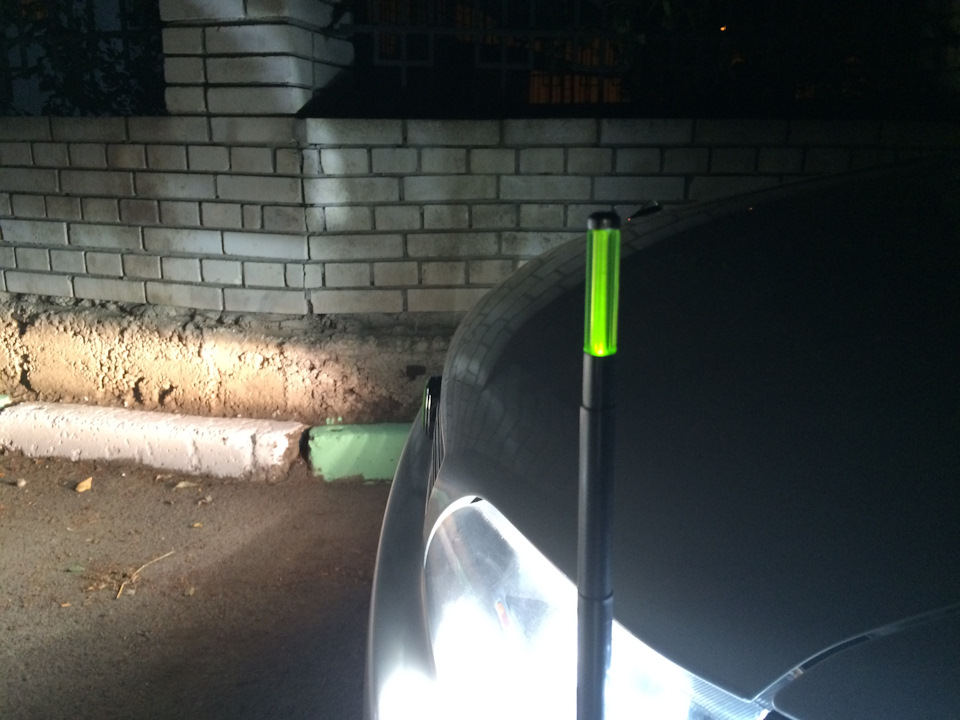

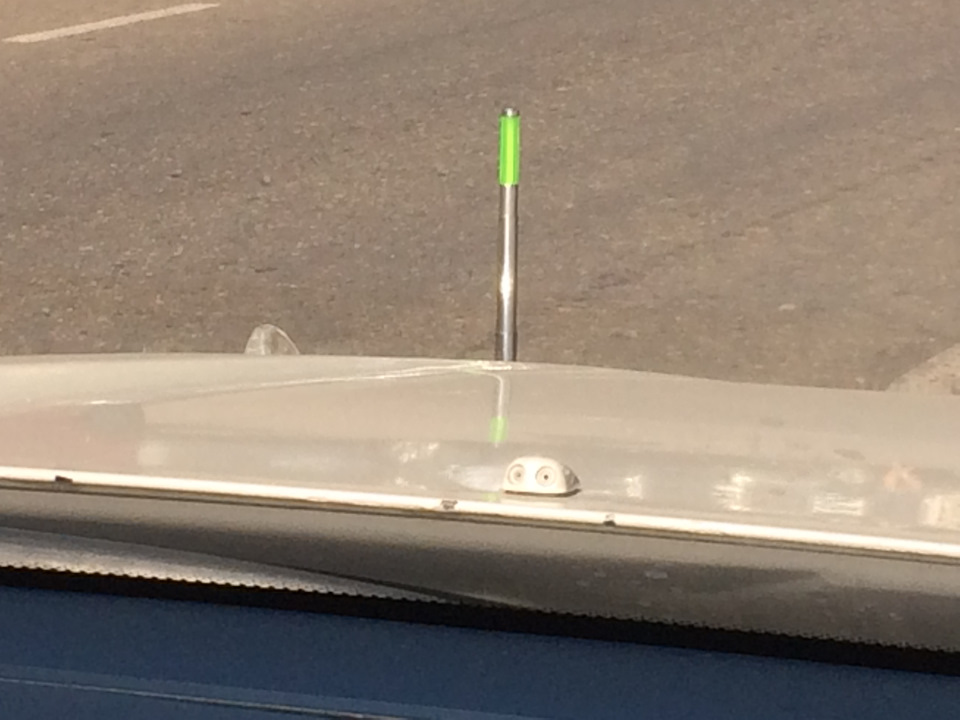

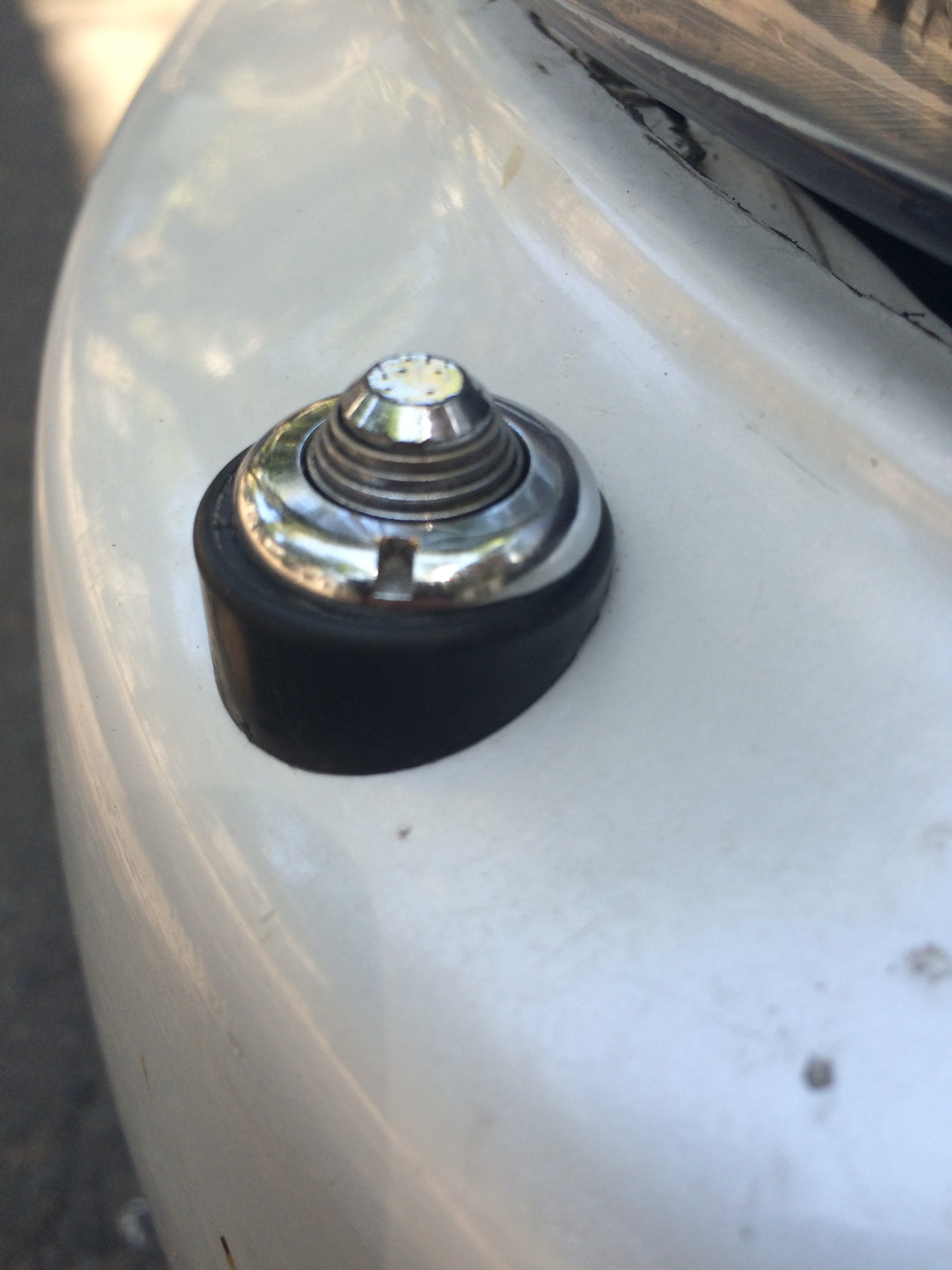

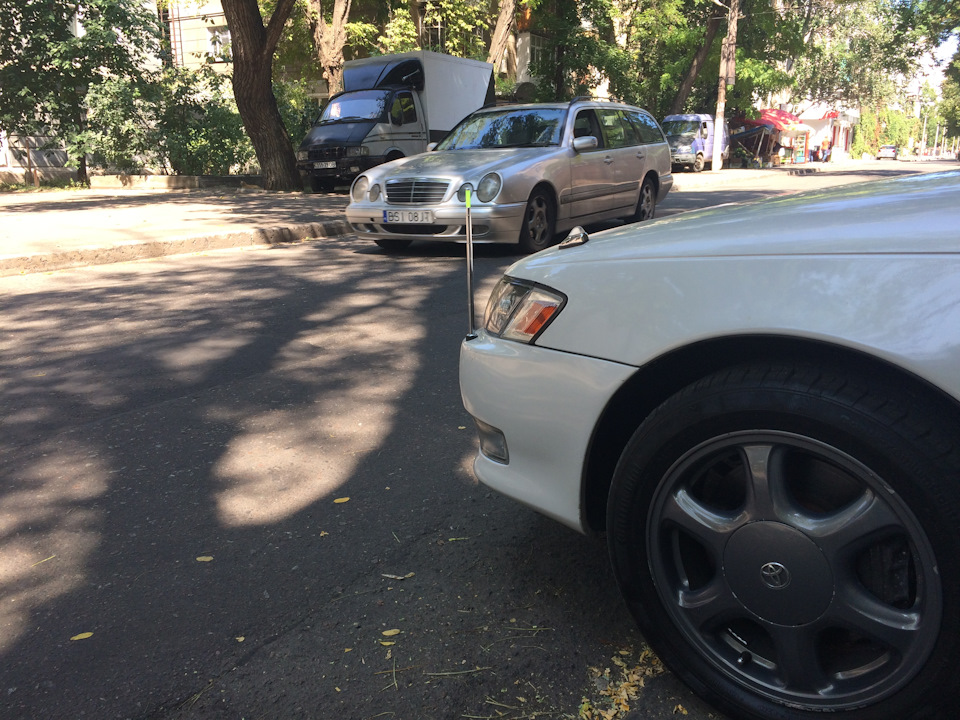

Готовий варіант на автомобілі У складеному стані Вигляд днем з місця водія Підсвічування антени в нічний час Я розумію, що цим аксесуаром вже нікого не здивуєш і багато хто невважає цю опцію такою вже необхідною, але я вважав, що цей девайсбуде приємним доповненням до списку заводських опцій в даномуавтомобілі, та й заразом розібрався з підключенням і кріпленням, так як ця антена була демонтована з сотого кузова і було простоцікаво. Побачити як це можна впровадити в 90м кузові. З підключенням в принципі все просто, але потрібно перекинути парупроводів місцями.Под капотом у лівому передньому крилі є сірийроз'єм (4 піна) для підключення додаткового обладнання.Тудибезпосередньо і підключається моторчик антени Також підключаємо 2дроти до габариту, щоб при включенні габаритних вогнів антена тежпідсвічувалася.В салоні в ногах у водія є 2 роз'єми.Один дляживлення блоку управління антен і другий вихід на саму антену.> Акуратно свердлимо отвір у бампері та закріплюємо саму антену вбампері, а також використовуючи кронштейн, сам привід антени длябільшої надійності прикручуємо до телевізора. Кілька фотографій як це все виглядає на машині.>
Я про розбірки і говорю. Зараз замовив антенку і кнопку. Блок окремо напевно потрібен? Де він перебувати (щоб розбирачів направити). До цього у мене антека не виїжджала
Слухай. Пишеш У ногах у водія 2 роз'єми Є фото? Там, походу, дофіга порожніх роз'ємів. І взагалі, судячи з схеми, є якийсь блок додаткового обладнання.
Привіт! Зараз не вдома і не зможу залізти в машину. Наскільки пам'ятаю, то антенні два роз'єми завжди були і вони мішалися в проводці. Ще білий був роз'єм телефону. На схемі як я розумію показаний не блок, а схема можливості підключення до обладнання...
Як вони виглядають? І роз'єм телефонуІ взагалі на цьому таємничому блоці 2 роз'єми повинні бути, судячи з схеми. 3 пін і 6 пін (B, C)А роз'єму телефону взагалі
У тебе конкретно В і С бовталися в ногах? Пишеш один роз'єм для живлення блоку управління антен, а другий вихід на саму антену Щось, дивлячись на схему, я ніфіга не побачив, що вони так задумані. Просто взяв ig з роз'єму В? А вихід з блоку управління...
У мене були обидва роз'єми. До них і підключав антену. Не плутатиму, але я десь бачив у книзі що їсть роз'єм для підключення телефону. Можливо він інтегрований в блоці де стоїть мультиплекс
Відмінний дивайс-помічник! передня є шукаю задню, проводка для задньої присутня )Спереду стоїть вже друга, першу зламав )та що на фото знята з розпилу.
Коментарі20
Привіт. Тепер у цей час думаю куди придатна річ(рідкість) Підкажи будь ласка по проводах, я купив блок від 100го а антена від 90го
Скажіть - блок управління окремо треба замовляти? Чи він за замовчуванням вже є?
Добрий день. Це опція, замовити навряд чи вдасться і шукати тільки на розбірках або може хтось продає на форумах
Я про розбірки і говорю. Зараз замовив антенку і кнопку. Блок окремо напевно потрібен? Де він перебувати (щоб розбирачів направити). До цього у мене антека не виїжджала
Слухай. Пишеш У ногах у водія 2 роз'єми Є фото? Там, походу, дофіга порожніх роз'ємів. І взагалі, судячи з схеми, є якийсь блок додаткового обладнання.
Привіт! Зараз не вдома і не зможу залізти в машину. Наскільки пам'ятаю, то антенні два роз'єми завжди були і вони мішалися в проводці. Ще білий був роз'єм телефону. На схемі як я розумію показаний не блок, а схема можливості підключення до обладнання...
Як вони виглядають? І роз'єм телефонуІ взагалі на цьому таємничому блоці 2 роз'єми повинні бути, судячи з схеми. 3 пін і 6 пін (B, C)А роз'єму телефону взагалі
Внизу схеми види роз'ємів показані. В і С це і є роз'єми. Телефон здається був на окремій схемі. Там теж вказано його роз'єм
У тебе конкретно В і С бовталися в ногах? Пишеш один роз'єм для живлення блоку управління антен, а другий вихід на саму антену Щось, дивлячись на схему, я ніфіга не побачив, що вони так задумані. Просто взяв ig з роз'єму В? А вихід з блоку управління...
У мене були обидва роз'єми. До них і підключав антену. Не плутатиму, але я десь бачив у книзі що їсть роз'єм для підключення телефону. Можливо він інтегрований в блоці де стоїть мультиплекс
У книзі немає. Телефон є, але намальовано схематично без роз'ємів та кольорів проводів
Привіт. Підкажи а куди роз'єм білих встромляються?
У мене їх не було, але дивись по проводах. 2 дроти від лампи заднього ходу і 2 дроти на індикаторний діод підключається на габарити
А в бампері є мітка зі зворотного боку де саме свердлити? Чи на око все робиться?
У мене мітки не було і особливо важко не розмітити на око
Привіт! Сама телескопія зі світлячком від 90того кузова?
Так, спочатку була від сотого, але потім знайшов рідне
Зрозумів, дякую
Відмінний дивайс-помічник! передня є шукаю задню, проводка для задньої присутня )Спереду стоїть вже друга, першу зламав )та що на фото знята з розпилу.
Класично звичайно. Але на мою думку на Вішці вона не виглядає))
