Заміна підсвічування шкали приладів Nissan Maxima QX А32

Як водиться «справа була ввечері, робити не було чого» :)
При покупці авто, приладка світилася синеньким але частково. Буливидно якісь не зрозумілі засвіти, затінення І ще періодичнопропадало підсвічування половини щитка.Причиною була діодналампочка.

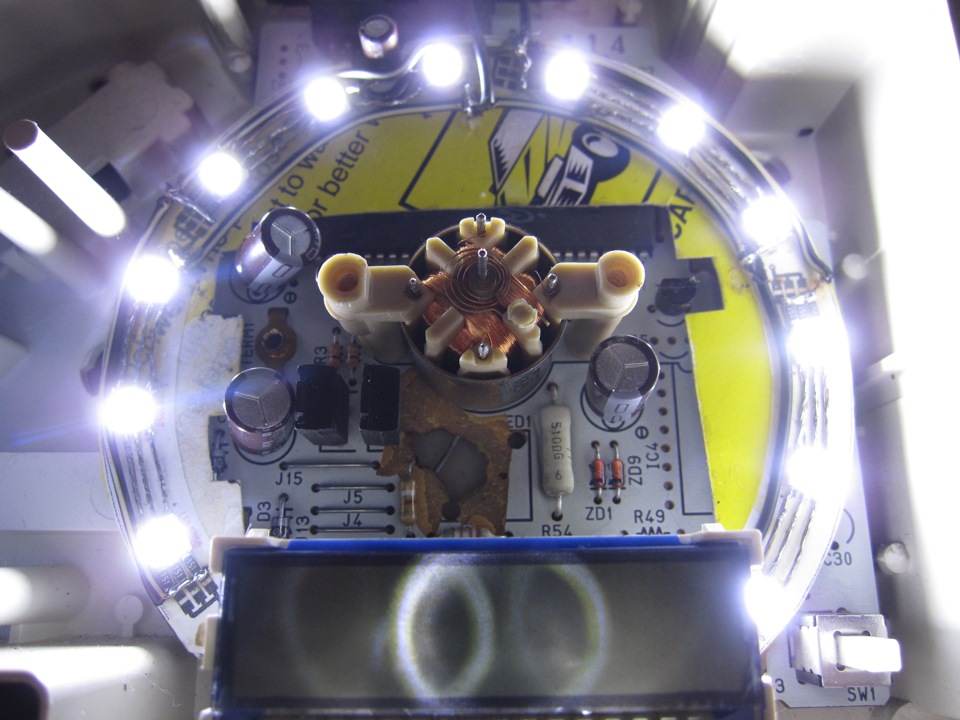

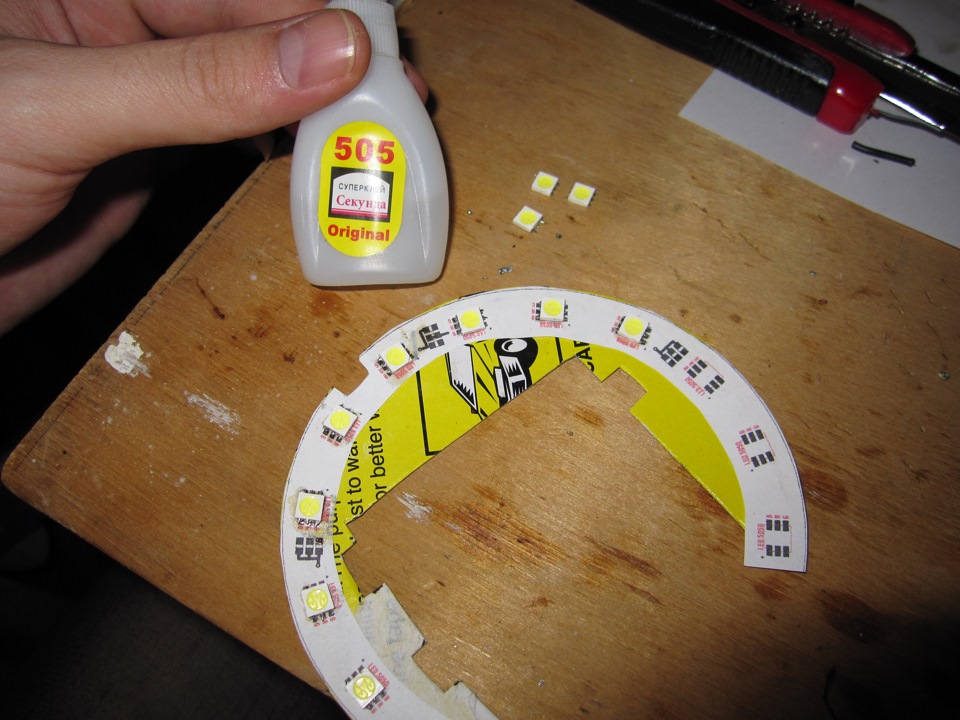

Так ось, до чого це я? проводочки, підключив до комп'ютерного блокуживлення і мені сподобався колір і світло.Майже як на моємуколишньому Т4.Потом вирішив зробити все по феншу.Розібрався впрограмі Sprint-Layout60.Намалював хустку.Підключення світлодіодіввибрав паралельне уклав у приладку, потім кілька разів підганяв, урезультаті був підібраний розмір плати, далі питання про те, якзробити плату. На тій самій картонці приклеїти світлодіоди. А щозаважає? Плата намальована, всі розміри збігаються. Бери та клейсвітики. Так я й вчинив. Приклеїв світики, проклав доріжки знепотрібного блоку живлення для блютуз гарнітури. Усю цю справупропаяв, і підключив. Після того, як я побачив результат. Почавдокладніше вивчати питання виготовлення друкованих плат. Буликуплені склооліт розміром А4, банка кристалів хлорного заліза.Зіткнувся з іншою проблемою. На чому роздрукувати плату? Для ЛУТпотрібен лазерний принтер а у мене струминник. Шукати та купуватище фоторезист, ультрафіолетову лампу бажання не було. Було бажаннязнайти когось, хто зміг би зробити плати. Вихід бал знайде. Дякуємобратові dymax939 благо живе не далеко 260 км. :) У нього я йроздрукував. Приїхав додому і почався цікавий процес ЛУТ :)Підготував оліт (прошкурив наждачкою 2500), знежирив і під праску.Під час друку в програмі встановив галочку «МАСКИ» і вийшло погано.Але після змивки паперу всі одвірки були виправлені за допомогоюзубочисток. Процес травлення – це особлива тема. Звичайно не длятих, хто щодня це робить. Особисто для мене цей процес став нетаким уже й легким. Т.К. Живу в квартирі, є маленька дитина тоцькувати на кухні або у ванній НЕ варіант. Єдине місце куди нідружина, ні дитина не заходять, це був балкон. Але на балконіхолодно і приготований розчин хлорного заліза (приготування розчинубезпосередньо не знайшов, і тому, робив на око, поки не вийшовкольором як на багатьох картинках і відео в інтернеті), швидкоохолонув. Як з'ясувалося, процес травлення відбувається затемператури розчину від +30. І помчала. Посуд із розчином поставиву тазик, у цей тазик почав наливати окріп. Процес пішов. Плативитравлені. Ніхто не пише як вирізати таке кільце. Я намагавсявирізати ножицями. Зовнішня частина ще нормально, а ось внутрішняПі…Ц. Довелося мудрувати.Насвердлив отворів за внутрішнім радіусомпотім кусачками вирізав, а потім дриль з насадкою з каменемшліфанув. Тепер настав час приступати до паяння. Але як же паяти цігадські SMD? ! На допомогу прийшов ЮТУБ. :). В одному відео, япобачив, диво пасту. Пішов наступного дня до магазину та придбавшприц із пастою. 50г. Вийшли у 84 грн. Прийшов додому, наніс пастуна плату, розклав діоди, резистори. Тут теж не обійшлося беззубочисток. Взяв праску, затиснув у тисочки нагрівачем догори.Приклав куточок плати для того, щоб подивитися як воно піде. А вонояк пішло :) Плата готова за хвилину. Усі діоди та резистори почалитанцювати по платі, вирівнюючись на доріжках. Практично всі діодистали на свої місця, хоча були місця, де контакти перемкнулися. Ітут нам на допомогу приходять ... ІІІІ ... Правильно ЗУБОЧИСТКИ.Торкаєшся в те місце де потрібно розірвати зв'язок припою і припійчерез поверхневий натяг, Я ТАК ДУМАЮ, розходиться, тим самимрозмикаючи контакти. У такий спосіб було зібрано всі шість плат.2-е на підсвічування шкал тахометра і спідометра по 14 і 15світиків відповідно і 4-е плати на підсвічування стрілок по 3діоди. Підсвічування довелося зробити через те, що стрілки булипофарбовані червоним лаком для нігтів. Відповідно світловоди длястрілок були підігнані надфілем по платі з діодами. При підключенніцього було виявлено один одвірок. Швидше за все резистори настрічці стоять не того номіналу, який потрібен з цього резистори ідіоди почали сильно грітися. А оскільки нам пожежа в машині непотрібна, купили стабілізатор за 34 грн. Після остаточногоскладання температура діодів та резисторів нормалізувалася.
Бюджет:
Світлодіоди — Подарунок на ДР
оліт А4 — 55 грн. Лист
Кристали хлорного заліза — 40грн. Банку 250 гр.
Стабілізатор — 34 грн.
Паяльна паста — 84 грн.
Підсумок:213 грн. + проїзд у магазин і назад :)
Машина то на стоянці живе з 05-11-2014 Чекає ГРМ, помпу, та чергина СТО.

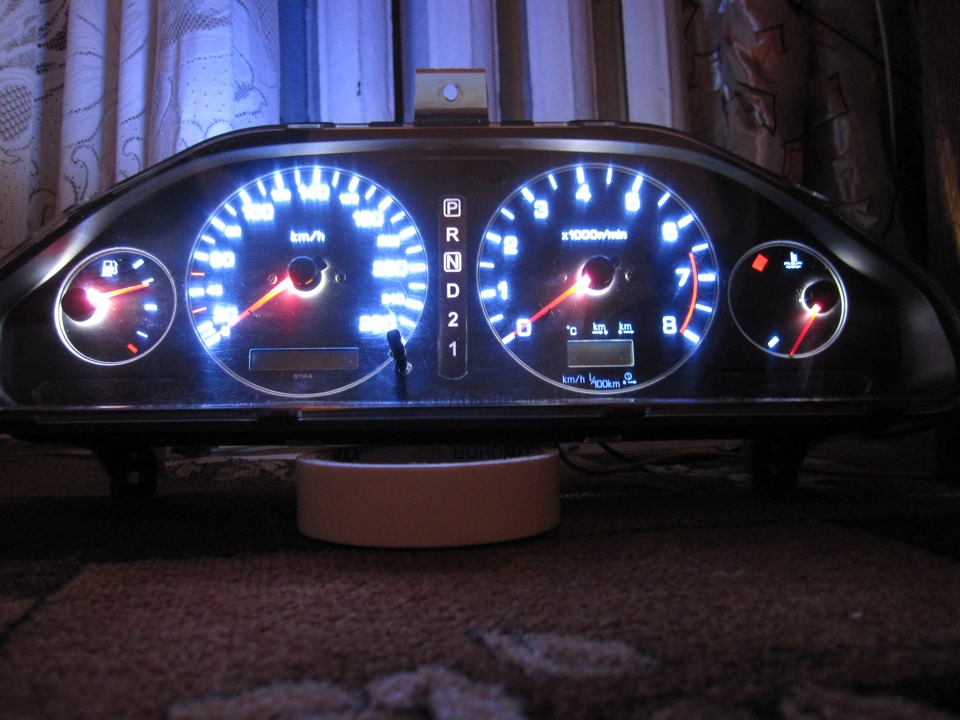

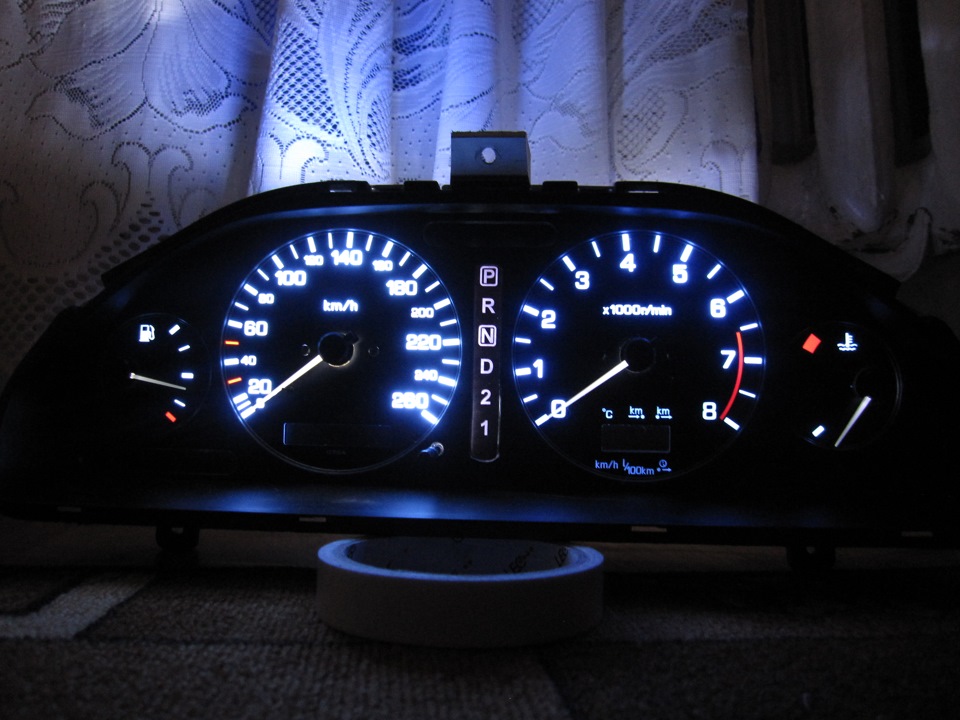

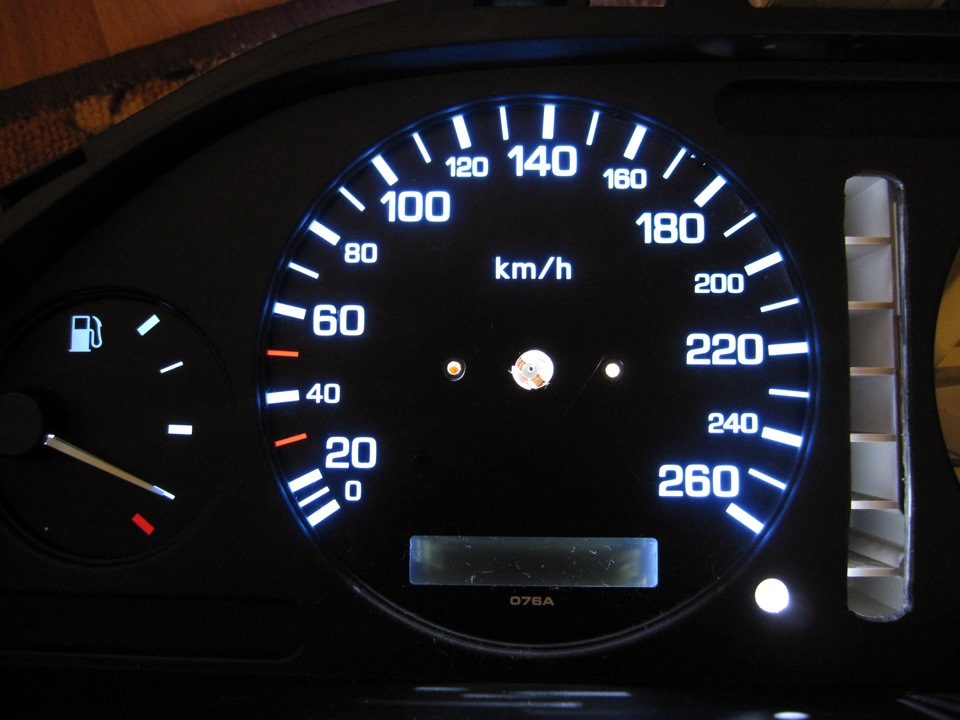

Далі фото.
А та ще. Дуже не зручно дивитися на важіль вибору передачі. Уприладку є все, що необхідно для усунення цього косяка. На фотовидно кінцевий результат. Але це окрема тема. Яка буде викладенапісля завершення.
PS:Можна було і не писати стільки у і забацати так як тут частороблять «інфи в НЕТЕ багато» і просто викласти готовий результат.Перерву багато сторінок докладного опису процесу не знайшов. Хтознає і вміє весь може здатися розповіддю першокласника, як зміг, так і пояснив. Може хтось почне й камінням закидати, але написанийбільше для тих, хто це робитиме в перші, як Я. Погано що на драйвіобмеження за кількістю фото, то був би докладніший звіт. Хоча можеокремо буде «ФОТО ЗВІТ».
Всім дякую.
Sprint-Layout60 Плати 5050 з підсвічуванням стрілок
І як і обіцяв приклади паяння за допомогою паяльної пасти
Частина 2. Запайка SMD світлодіодів PLCC 3528
паяльна паста (мікрозйомка) solder paste (macro)
