ЧАСТИНА I
Здрастуйте
Як і обіцяв — у цьому записі піде про ходові вогні.
На цю мислишку (про створення цих ходових вогнів) мене надихнуло -ангельські очі BMW і новий стиль AUDI, а як це реалізувати -надихнуло роботи simbablack hpmaxi

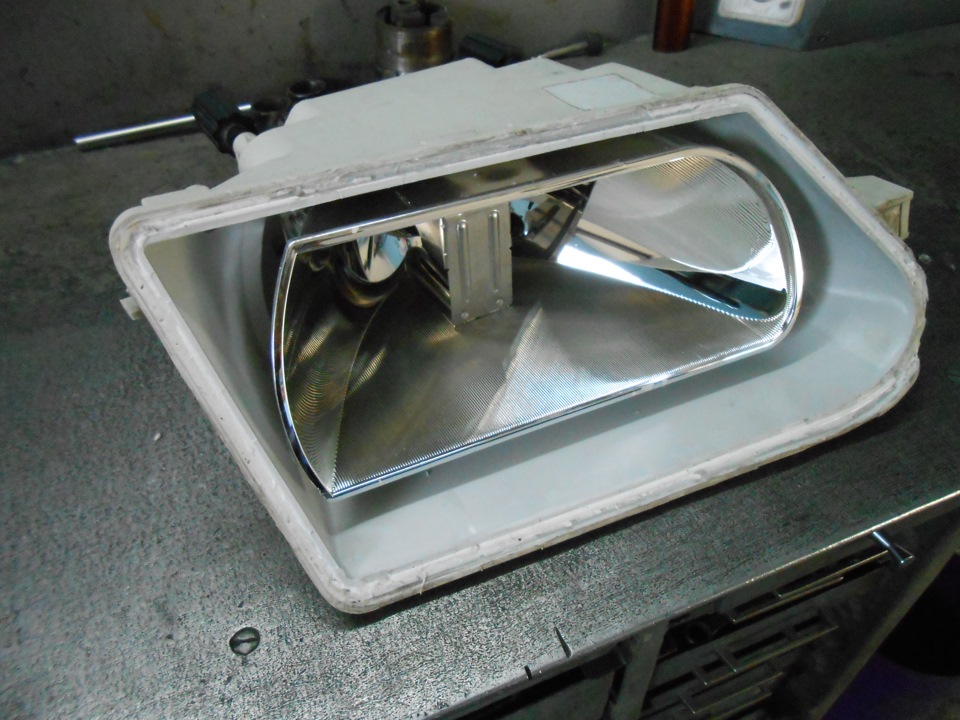

І Так почнемо:У руки потрапила піддослідна фара:Спочатку думав щозробити світлодіодну вставку по периметру відбивача, так що зняврозміри, тобто вирізав з картону

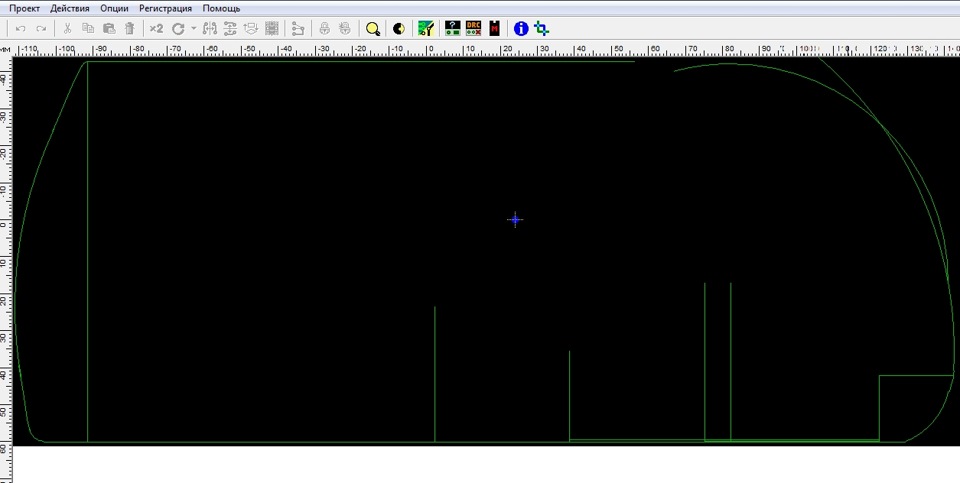

програма для креслення друкованих плат) креслити по периметрумалюнка, тому я пішов складним шляхом, розбити цю фігуру на простіформи, тобто на відрізки та дуги певного радіусу за допомогоюКОМПАС-3D V13 Запчастини на фото:861988
і тоді переносив за розмірами у програму Sprint Layout 6
Ось тут майже завершений контур:
Але я обміркував і вирішив, що не потрібно верхньої частини так яку мене капот так зрізаний, і буде занадто багато світлодіодів, вирішив зробити ось таку форму

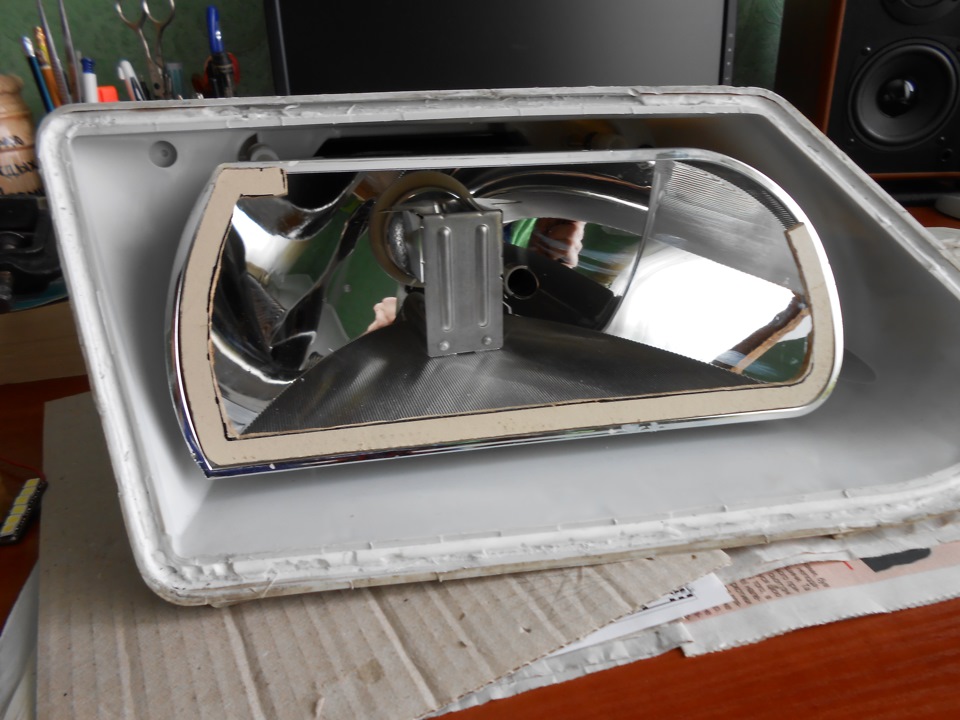

Це пробник — вирізаний із щільного картону

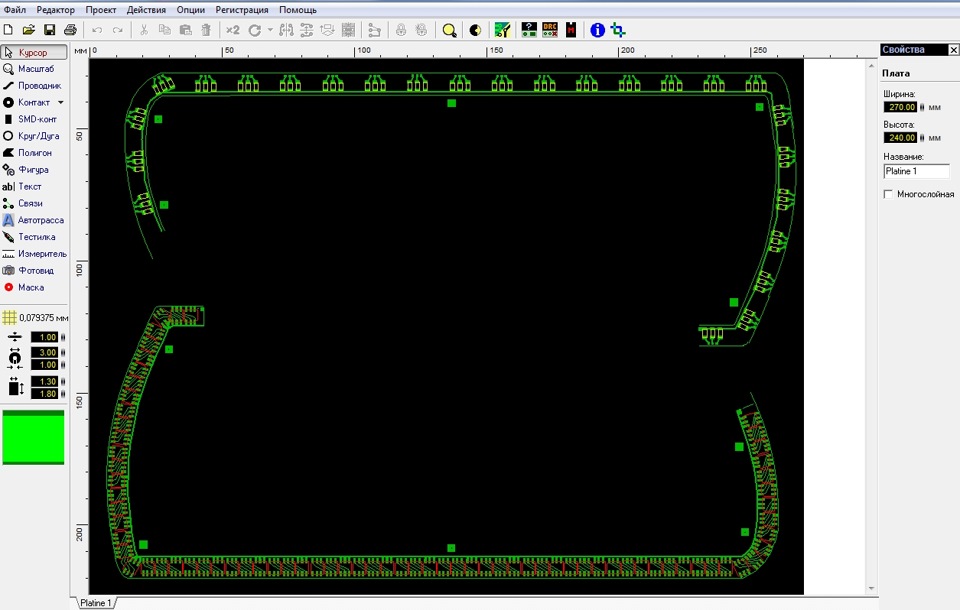

А це я вже накреслив малюнок майбутньої плати, це буде двосторонняплата — на лицьовій стороні будуть щільно розміщені світлодіоди, ана зворотній резистори, а це вийшло 75 світлодіодів розміром 5050трикристалових та 75 резисторів номіналом 150 Ом.

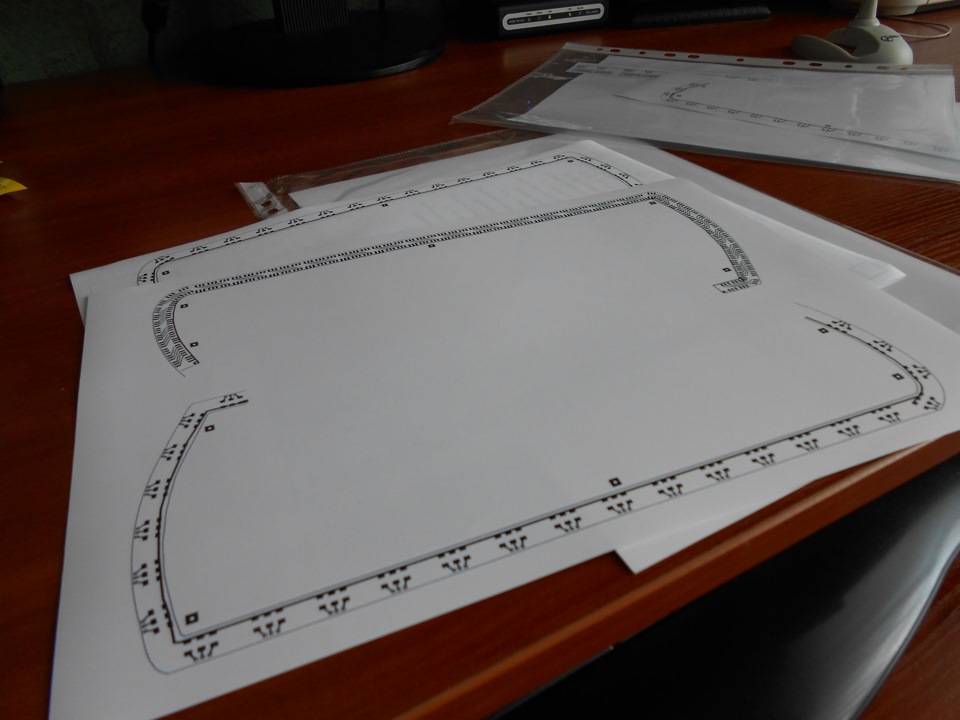

Це я вже роздрукував на фотопапері Lomond 120 г/м.Запчасти нафото:402021
> Купил у місцевому радіомагазині двосторонній склооліт товщиною1, 5 мм. І розміром 270 * 230 А це перенесення малюнка на оліт задопомогою праски (методом ЛУТ хто не знає).
Малюнок вийшов досить добре, дефекти підмалював маркером Вирізав поконтуру підручними інструментами:ножівка для металу, і обточував нанаждаку.
І кинув у хлорне залізо цькувати плату А це плата після лудіння Інайскладніший процес - це припаювання світлодіодів
І вже готова
І як світить, це підключено від 12V батарейки
< /p>
Але це я вже експериментував з розсіювачем але про це в наступномузаписі, тому що не вистачає для мене лише 20 фото в одномузаписі.
Коментарі20
мда складна справа
гемору скоко
Млинець, просто слів немає, скільки роботи і такої якісної! Молодець! Експериментуватимемо за твоїм прикладом)
Млинець молодець))) Сам все ні як не зроблю, дуже моторошна справа. Витримки не вистачає.
Прямо домашній тюнінг центр)
Оце так ..., здорово виходить!
Не залишилося схеми в Layout'і, якщо не шкода звичайно ж?
я теж був би дуже вдячний за схему))
ну що там зі схемою прийшла чи ні?!
а резистори ззаду ? не можу зрозуміти як у програмі окремо на задній бік робити?
світлодіоди зі стрічки випоювали?
а як перенести малюнок з компаса в layout, зберігши масштаб?
ніяк, я креслив у компасі щоб розбити на прості форми кола щось відрізки (простовив розміри і за тими розмірами креслив у layout)
я поки що не зовсім розібрався в layout, а там хіба можна малювати за розмірами як у компасі?
за розмірами можна, але компас тут не до чого
Дякую! Буду шукати таку функцію
ААААА, ще раз уважно подивився і все наздогнав))))
Круто все зробив. Скажи, у тебе виходить на кожен світлодіод резистор підключений?
Спасибі! підключив серіями по три, якщо один кристал перегорає, то світлодіод не гасне, а продовжують горіти ще два кристали.
все відмінно зробив)))а не залишилося обведеного відбивача на А4? а то я теж хочу поексперементувати, а розбирати фару і їздити невизначений час без неї не хочеться
